卧式离心泵施工及安装要点

卧式离心泵的安全操作规程卧式离心泵是一种常见的工业设备，广泛应用于农业、石油化工、能源、环保等领域。

为了确保离心泵的安全运行，下面是关于卧式离心泵的安全操作规程。

一、装卸与搬运1. 在装卸和搬运离心泵时，必须遵循安全操作规程，使用适当的起重设备和工具；2. 操作人员应接受专业培训，了解相关操作技巧和安全注意事项；3. 在装卸和搬运过程中，应确保离心泵处于稳定状态，防止发生意外事故。

二、安装1. 在安装离心泵之前，必须仔细检查设备和安装场地，确保符合安装要求；2. 确保离心泵的基础牢固、平整，并与对应的管道连接紧密；3. 安装过程中，应遵循安装图纸和设备制造商提供的安装指南，确保安装正确。

三、电气安全1. 离心泵的电气连接必须符合国家标准和相关规定；2. 确保电气设备完好无损，保护措施齐全，并按照规定进行定期检查和维护；3. 使用防爆电器箱和防爆电机，以确保电气安全。

四、启动与停机1. 在启动离心泵之前，应检查设备运行状态、润滑油位等指标，确保设备正常；2. 启动前应确保泵和管道内没有异物，且离心泵处于稳定状态；3. 在启动和停机过程中，应小心操作，确保设备安全运行。

五、设备维护1. 定期对离心泵进行巡检和维护，确保设备运行正常；2. 润滑部分必须定期添加适量的润滑油，保持摩擦表面的润滑状态；3. 定期清洗设备，确保设备表面清洁，防止腐蚀和积尘。

六、紧急情况处理1. 在发生紧急情况时，应立即停止设备运行，并采取紧急排除措施；2. 有关人员必须了解相关紧急处理程序，并进行相应的紧急培训；3. 紧急情况处理完毕后，必须进行事故原因分析和设备维修。

七、安全警示与标识1. 在离心泵设备周围设置明确的安全警示标识；2. 配备必要的安全装置，如压力表、液位监测仪等；3. 提供必要的防护措施，如护栏、防护网等。

以上是关于卧式离心泵的安全操作规程，包括装卸与搬运、安装、电气安全、启动与停机、设备维护、紧急情况处理以及安全警示与标识等内容。

ISW卧式管道离心泵使用指南ISW卧式管道离心泵安装注意事项：1.安装的基座表面必须平整、清洁并能承受相应的载荷;2.在需要固定的地方要使用地脚螺栓;3.对于垂直安装的管道离心泵，地脚螺栓必须有足够的强度;4.如果垂直安装管道离心泵，电机必须位于水泵上方;5.当固定在墙上时，要注意找正对中。

ISW卧式管道离心泵的起动、运转与停止1.泵起动前应将泵内灌满加足输送的液体，严禁无液起动。

2.关闭出口阀门，接通电源后马上检查泵的转向必须按泵的转向箭头一致，严禁逆向运转。

3.泵起动后达到正常转速时，再逐渐打开出口阀门，并调节到所需要的工况投入运行。

在吐出管路上的阀门关闭情况下，泵连续工作的时间不能超过3分钟。

4.停机时应先将出口的阀门关闭，然后再切断电源。

ISW卧式管道离心泵常见故障排除1. 泵的安装是否合理，对泵的正常运行与使用寿命有极其重要的影响，故安装和校正必须仔细进行。

2．对照安装尺寸预埋好底脚螺栓，做好混凝土基础工作。

3．待基础水泥凝固后，将泵安装基础上，应用水平仪检查泵和电机轴的水平情况，如不水平，应用垫铁调正直至水平，调妥后拧紧底脚螺母。

4．检查泵的转动部件是否有卡住擦碰现象,应严格检查泵轴与电机的同轴度,可用薄片调整使其同心,最后用手转动联轴器,转动轻松均匀无擦碰现象则为正常。

5．泵的吸入和吐出管路应有各自的支架，不允许管路的重量直接由泵来承受，以免把泵压坏。

6．泵的安装位置高于液面（在泵的吸程允许范围内）时，应在吸入管路端部安装上底阀，并在排出管路上设置灌液螺孔或阀门，供泵起动前灌液之用；泵的安装位置低于液面时，应在吸入管路上按装控制阀门和过滤装置，以防止杂物吸入泵内，过滤面积应大于管路面积的3-4倍。

7．扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀，以防止突然停机时的水锤破坏。

8．必须保证泵的安装高度符合泵的汽蚀余量，并考虑管路损失及介质温度。

ISW卧式管道离心泵维修与保养1．定期检查泵和电机，更换易损零件。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉离心泵厂家为大家讲解的内容是关于卧式单级双吸泵的安装说明，希望大家能够喜欢。

现在就请大家跟着小编一起来看看下面的内容吧。

一、卧式单级双吸离心泵的结构图：二、卧式单级双吸离心泵安装说明：1.检查转速卧式单级离心泵和电机应无损坏。

2.卧式单级双吸离心泵的安装高度，加上吸油管的水力损失及其速度能量，不得大于样品规定的允许吸油高度值。

基本尺寸应符合泵机的安装尺寸。

3.卧式单级双吸离心泵的安装顺序：用地脚螺栓将泵放置在混凝土基础上，通过调节两者之间的楔形垫来校正水平，然后正确地拧紧地脚螺栓以防止行走。

在地基和泵脚后方浇筑混凝土,混凝土干燥后，拧紧地脚螺栓并再次检查。

卧式单级双吸离心泵的水平度。

校正电机轴和泵轴的同心度。

将两轴成一条直线，两轴设备外圆上的同轴度公差为0. 1mm，在端面之间沿圆周的间隙不平整度的公差为0.3mm(在连接进，出口管并进行试运行后再次检查，仍然符合上述要求)。

检查电机方向和泵方向一致后，安装联轴器和连接销。

4.进水管和出水管应提供单独的支撑，而不是由泵体支撑。

5.泵与管道之间的连接台应确保良好的气密性，尤其是进水管道必须严格防漏并安装不应有空气存储的可能性。

6.如果将卧式单级双吸离心泵安装在进水位以上，则为了启动灌溉泵，通常可以安装底阀。

也可以使用真空引水方法。

7.在通常需要水泵和出水管线之后，需要闸阀和止回阀(扬程小于20米)，止回阀安装在闸阀的后面。

上述安装方法是指不带通用底座的卧式单G双吸离心泵机组。

安装具有公共底座的离心泵，并通过调节底座和混凝土基础之间的楔形垫片来调节设备的水平。

然后在两者之间倒入混凝土。

安装要求，和不配备公共底座的机组一样。

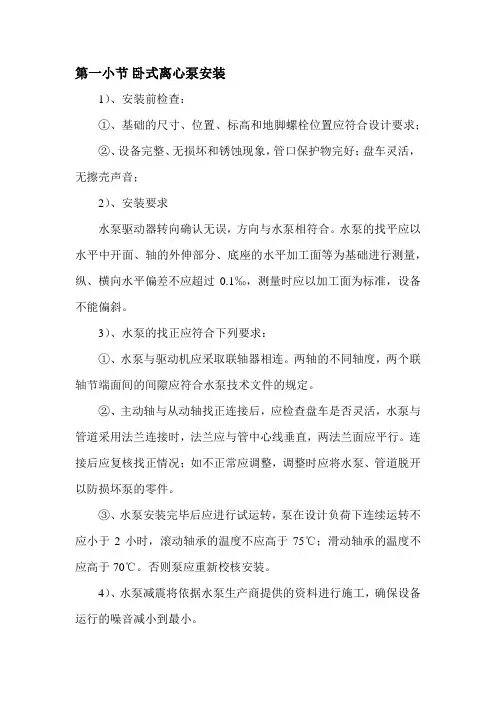

第一小节卧式离心泵安装
1）、安装前检查：
①、基础的尺寸、位置、标高和地脚螺栓位置应符合设计要求；
②、设备完整、无损坏和锈蚀现象，管口保护物完好；盘车灵活，无擦壳声音；
2）、安装要求
水泵驱动器转向确认无误，方向与水泵相符合。

水泵的找平应以水平中开面、轴的外伸部分、底座的水平加工面等为基础进行测量，纵、横向水平偏差不应超过0.1‰，测量时应以加工面为标准，设备不能偏斜。

3）、水泵的找正应符合下列要求：
①、水泵与驱动机应采取联轴器相连。

两轴的不同轴度，两个联轴节端面间的间隙应符合水泵技术文件的规定。

②、主动轴与从动轴找正连接后，应检查盘车是否灵活，水泵与管道采用法兰连接时，法兰应与管中心线垂直，两法兰面应平行。

连接后应复核找正情况；如不正常应调整，调整时应将水泵、管道脱开以防损坏泵的零件。

③、水泵安装完毕后应进行试运转，泵在设计负荷下连续运转不应小于2小时，滚动轴承的温度不应高于75℃；滑动轴承的温度不应高于70℃。

否则泵应重新校核安装。

4）、水泵减震将依据水泵生产商提供的资料进行施工，确保设备运行的噪音减小到最小。

5）、在灌浆前及灌浆与支承移去后均应向业主提交泵的正确位置，标高及垂直度的测定证明。

6）、在灌浆养护及地脚螺栓旋紧之后，应检查泵的垂直度和水平度。

当旋转总成在现场安装到泵壳内后，将检查垂直度及同轴度。

离心泵的正确安装使用和维护方法离心泵是广泛应用于工业、建筑、农业等领域的一种常用泵类。

正确的安装、使用和维护对于离心泵的性能和寿命有着重要的影响。

本文将详细介绍离心泵的正确安装、使用和维护方法。

一、离心泵的安装方法：1.安装场地的选择：选择一个平坦、室内通风良好的场地，保证离心泵的运行安全和正常。

2.泵房的布置：泵房应具备良好的环境，通风良好，地面一般要进行防水处理，墙面要进行防霉处理。

辅助设备如电机、配电柜等应与泵放在同一泵房内。

3.泵的基础：泵的基础应根据泵的型号、重量和运行条件进行设计和施工，确保泵的安全运行和稳定性。

4.泵的安装：根据泵的重量和型号，使用专业吊装设备将泵放置在基础上。

在安装过程中，需注意离心泵与进出口管道连接处的对接情况，防止因连接不密而出现泄漏。

5.驱动设备的安装：离心泵通常由电机带动，电机的选型应根据离心泵的工作条件来选择。

电机固定后，连接电机与泵的轴线，再通过联轴器进行连接。

6.配管安装：根据离心泵进出口规格进行配管，尽量采用直线布置，减少弯头的使用，以保证流体的流通畅通。

7.电气设备的安装：完成驱动设备的安装后，进行电气设备的安装和接线，合理分配电气负荷，确保泵的正常运行。

二、离心泵的使用方法：1.启动前的检查：在启动离心泵之前，应先检查泵、电机和管路是否正常，并确保泵内的介质和泵腔无杂质。

2.启动前的预热：离心泵在低温环境中运行前，需进行预热处理，提高泵内液体的温度。

3.启动和停止：在启动离心泵之前，应先打开进口阀门，并快速启动。

停止运行时，先关闭出口阀门，然后再关闭进口阀门，最后关闭电源。

4.运行过程中的监测：定期监测泵的运行状况，如转速、温度、压力等，同时留意异响或振动等异常情况，及时采取相应的措施。

5.运行环境的控制：保持运行环境的清洁和通风良好，以减少因进气污染或液体杂质引起的故障。

三、离心泵的维护方法：1.泵的润滑：根据设备厂家的要求，定期对泵的轴承和密封等部件进行润滑，保持泵的正常运转。

卧式离心泵安装施工方案1. 引言卧式离心泵是一种常用的工业设备，用于输送液体。

该文档提供了卧式离心泵的安装施工方案，以确保安装过程正确、高效、安全。

2. 前期准备工作在开始安装卧式离心泵之前，需要进行以下准备工作：•确定安装位置：选择一个平稳的地面位置，确保离心泵可以稳定运行。

位置应远离易燃、易爆等危险物质。

必要时，可以建造一个特定的设备基础。

•检查设备：检查离心泵的外观和内部部件，确保设备完好无损，密封良好。

•准备安装工具：准备所需的安装工具，例如扳手、螺丝刀、螺栓等。

3. 安装步骤步骤一：准备接口1.确保离心泵的进出口接口已经准备就绪，并移除任何防护盖板。

2.清洁接口：使用软布清洁接口，确保其表面干净，无异物。

步骤二：定位泵体1.使用起重设备将离心泵移至安装位置。

确保设备平稳放置，不得倾斜或摇动。

2.使用水平仪检查离心泵的水平度，并根据需要进行调整。

步骤三：连接管路1.使用密封垫片将离心泵的进出口与管路连接。

确保连接牢固，不存在泄漏。

2.使用扳手或螺栓将接口处的螺栓拧紧，确保密封。

步骤四：调整对中度1.使用水平仪检查离心泵轴线与连接管路轴线的对中度。

如果不对中，可以使用调整螺栓或垫片进行调整。

2.调整对中度后，再次检查泵体的水平度，确保完美水平。

步骤五：连接电源1.根据离心泵的电源需求，连接正确的电源线路。

确保符合相关安全标准，并遵守电气安装规范。

2.连接电源时，确保正确接地，以防止触电危险。

步骤六：试运行和调试1.在所有安装步骤完成后，进行试运行。

首先，检查电机方向是否正确，确认旋转方向与标识一致。

2.打开离心泵的启动开关，观察泵的运行情况。

确保泵的运行平稳，无异常噪音或振动。

3.检查泵的进出口压力，确保工作在设计范围内。

如有异常，应及时调整。

4. 安全注意事项•在安装过程中，确保离心泵和相关设备处于停止状态，且断开电源。

•使用合适的个人防护设备，包括手套、安全眼镜或面具等。

•严禁在离心泵运行时进行任何安装或维修操作。

离心泵施工方案1. 引言离心泵是一种常用的工程设备，广泛应用于各个行业中。

其作用是通过旋转叶轮的离心力将液体输送到较高的地方。

本文将针对离心泵的施工方案进行详细介绍，包括施工准备、安装要点、测试与调试等内容。

2. 施工准备离心泵的施工前需要进行一些准备工作，以确保施工顺利进行。

具体准备工作包括：•安全措施：施工前需要制定安全措施，确保施工人员的安全。

包括佩戴安全帽、防护眼镜等个人防护措施，以及设置警示标志、安全防护网等工地防护措施。

•施工材料准备：准备好所需的施工材料，包括离心泵本体、管道接口、阀门等附件。

•施工设备准备：准备好所需的施工设备，如吊车、起重机等。

确保设备完好并能正常使用。

•施工人员培训：对施工人员进行必要的培训，使其了解离心泵的基本原理、操作及施工要点。

3. 安装要点离心泵的安装要点主要包括以下几个方面：3.1 选址选取合适的位置安装离心泵是施工的第一步。

选址要考虑以下因素：•地基承载力：地基承载力要足够，能够承受离心泵及其附件的重量。

•空间要求：离心泵的安装位置要满足空间要求，便于施工操作和维护。

•排水要求：选址要考虑排水问题，尽量避免选在低洼或易积水的地方。

3.2 基础建设离心泵安装前需要进行基础建设工作，包括：•地基处理：根据选址情况进行地基处理，确保地基的稳定和承载力。

•基础施工：根据离心泵的重量和尺寸，进行基础的施工，如浇筑混凝土基础或安装钢构支架等。

3.3 泵身安装离心泵的安装主要包括以下步骤：1.将离心泵本体放置在预留的基座上，根据实际情况选择合适的安装方式，如法兰连接或螺栓连接。

2.使用水平仪进行水平校正，确保泵体垂直于地面，并且与管道对齐。

3.确保安装良好后，根据要求进行紧固，不要过紧，以避免变形或破坏。

3.4 管路连接离心泵的管路连接需按照以下步骤进行：1.清洁管道内部，确保没有杂物或污垢。

2.根据离心泵的进出口尺寸，选择相应的管道接口和阀门等附件。

3.进行管道的连接，注意控制连接力度，避免损坏管道或泵体。

安装离心泵注意事项1.预备工作：在安装离心泵之前，需要对施工现场进行清理，确保没有杂物和障碍物，以确保安装过程顺利进行。

此外，还需要检查泵和配件是否完整，并准备好所需的工具和材料。

2.安装位置：选择离心泵的适当位置是非常重要的。

在安装之前，需要根据实际需要确定泵的位置，并确保其能够有足够的空间进行安装和维修。

离心泵还应位于地面或地板上，并确保存在适当的支撑结构，以防止泵在运行时产生震动。

3.管道连接：在安装离心泵时，需要正确连接所有的管道和配件。

这包括将泵进口和出口与供水和排水管道连接起来，并确保所有连接处都紧固牢固，以防止泄漏。

在连接过程中，还需要考虑到泵的使用情况，根据需要进行合适的进气、排气和排水设施的设置。

4.泵和电机的安装：在安装离心泵时，需要将泵与电机正确地连接在一起。

泵和电机之间的连接通常使用法兰连接或联轴器连接。

无论使用哪种连接方式，都需要确保连接牢固、紧固，并进行必要的调整和校准。

5.货物搬运：离心泵是一种重型设备，安装时需要注意搬运。

操作人员需要使用适当的搬运设备，如吊车、叉车等，以确保泵能够安全地从一个位置移动到另一个位置。

此外，还需要使用适当的保护措施，如软垫等，以防止泵受到损坏。

6.环境条件：在安装离心泵时，需要考虑其所在的环境条件。

这包括噪音、震动、温度和湿度等因素。

根据不同的环境条件，可能需要采取一些额外的措施，如隔音、减震、加热或防潮等，以确保泵能够在良好的工作状态下运行。

7.测试和调试：在安装离心泵之后，需要对其进行测试和调试。

这包括检查泵的旋转方向、检测泵的启动和停止是否正常、检查是否存在泄漏等。

必要时，还需要对管道系统进行压力测试和流量测试，以确保泵的正常运行。

8.维护和保养：在安装离心泵之后，还需要进行定期的维护和保养工作。

这包括清洁泵和管道系统、检查泵的运行状态、紧固连接处、更换磨损的零件等。

只有在进行适当的维护和保养工作后，离心泵才能够长时间、安全地运行。

离心泵安装方法和注意事项离心泵安装方法，离心泵安装注意事项一、离心泵安装注意事项关键安装技术管道离心泵的安装技术关键在于确定离心泵安装高度即吸程。

这个高度是指水源水面到离心泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20℃情况下，进行试验而测定得的。

它并没有考虑吸水管道配套以后的水流状况。

而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。

水泵安装高度不能超过计算值，否则，离心泵将会抽不上水来。

另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用zui短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。

应当指出，管道离心泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20℃，则计算值要进行修正。

即不同海拔高程处的大气压力和高于20℃水温时的饱和蒸汽压力。

但是，水温为20℃以下时，饱和蒸汽压力可忽略不计。

从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏离心泵进水口处的真空度，使离心泵出水量减少，严重时甚至抽不上水来。

因此，要认真地做好管道的接口工作，保证管道连接的施工质量。

二、安装高度Hg计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的zui大真空度，而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

1、输送清水，但操作条件与实验条件不同，可依下式换算Hs1=Hs+Ha-10.33-Hυ-0.242输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：*步依上式将由泵样本中查出的Hs1;第二步依下式将Hs1换算成H?s2、汽蚀余量Δh对于油泵型号，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

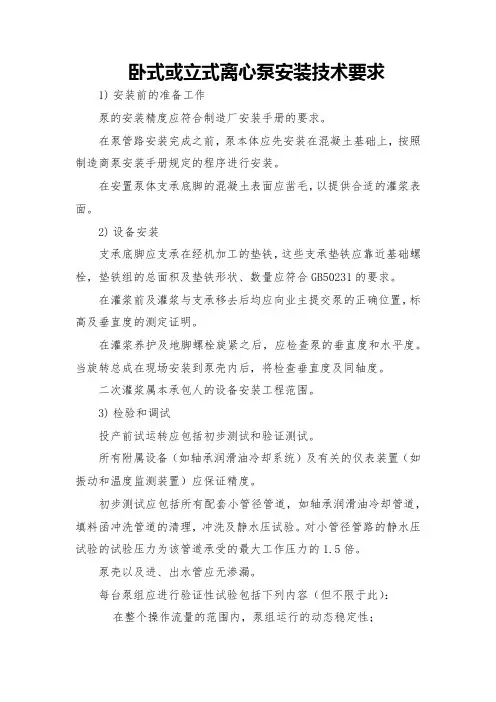

卧式或立式离心泵安装技术要求
1)安装前的准备工作
泵的安装精度应符合制造厂安装手册的要求。

在泵管路安装完成之前，泵本体应先安装在混凝土基础上，按照制造商泵安装手册规定的程序进行安装。

在安置泵体支承底脚的混凝土表面应凿毛，以提供合适的灌浆表面。

2)设备安装
支承底脚应支承在经机加工的垫铁，这些支承垫铁应靠近基础螺栓，垫铁组的总面积及垫铁形状、数量应符合GB50231的要求。

在灌浆前及灌浆与支承移去后均应向业主提交泵的正确位置，标高及垂直度的测定证明。

在灌浆养护及地脚螺栓旋紧之后，应检查泵的垂直度和水平度。

当旋转总成在现场安装到泵壳内后，将检查垂直度及同轴度。

二次灌浆属本承包人的设备安装工程范围。

3)检验和调试
投产前试运转应包括初步测试和验证测试。

所有附属设备（如轴承润滑油冷却系统）及有关的仪表装置（如振动和温度监测装置）应保证精度。

初步测试应包括所有配套小管径管道，如轴承润滑油冷却管道，填料函冲洗管道的清理，冲洗及静水压试验。

对小管径管路的静水压试验的试验压力为该管道承受的最大工作压力的1.5倍。

泵壳以及进、出水管应无渗漏。

每台泵组应进行验证性试验包括下列内容（但不限于此）：在整个操作流量的范围内，泵组运行的动态稳定性；
振动测试，以证明符合规定的振动烈度极限；
由于倒流而引起的泵组逆转（在条件许可情况下）；
当泵组全转速运行时，断电及紧急停机的模拟试验；
泵组进行性能试验，测得的性能资料应包括H－Q曲线，输入
功率，泵组效率曲线和转速；
泵的进、出口法兰及总、出水总管压力测量，以便对泵送系统的性能作出评价。

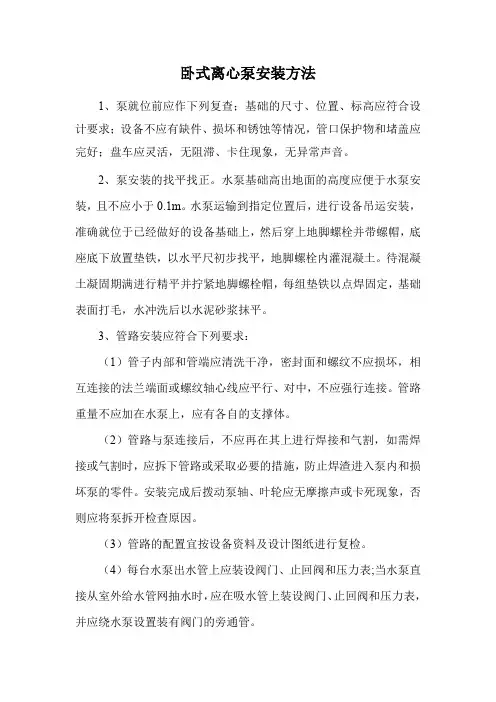

卧式离心泵安装方法
1、泵就位前应作下列复查；基础的尺寸、位置、标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；盘车应灵活，无阻滞、卡住现象，无异常声音。

2、泵安装的找平找正。

水泵基础高出地面的高度应便于水泵安装，且不应小于0.1m。

水泵运输到指定位置后，进行设备吊运安装，准确就位于已经做好的设备基础上，然后穿上地脚螺栓并带螺帽，底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混凝土。

待混凝土凝固期满进行精平并拧紧地脚螺栓帽，每组垫铁以点焊固定，基础表面打毛，水冲洗后以水泥砂浆抹平。

3、管路安装应符合下列要求：
（1）管子内部和管端应清洗干净，密封面和螺纹不应损坏，相互连接的法兰端面或螺纹轴心线应平行、对中，不应强行连接。

管路重量不应加在水泵上，应有各自的支撑体。

（2）管路与泵连接后，不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件。

安装完成后拨动泵轴、叶轮应无摩擦声或卡死现象，否则应将泵拆开检查原因。

（3）管路的配置宜按设备资料及设计图纸进行复检。

（4）每台水泵出水管上应装设阀门、止回阀和压力表;当水泵直接从室外给水管网抽水时，应在吸水管上装设阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。

离心泵安装指南介绍离心泵是一种常用的流体输送设备，广泛应用于工业领域。

正确安装离心泵对于保障其正常运行和延长使用寿命非常重要。

本安装指南将详细介绍离心泵的安装步骤和注意事项。

步骤一：位置确定1. 确定离心泵的安装位置，应考虑以下因素：- 泵的操作和维护是否方便。

- 泵的噪音和振动对周围环境和设备的影响。

- 泵的进出口管道布局是否合理。

2. 确保所选择的位置满足以上要求，并具备足够的空间安装和维修离心泵。

步骤二：基础准备1. 准备合适的基础，确保其承受离心泵的重量和振动。

2. 基础应平整、坚固，并符合相关的建筑和安全规范。

3. 在基础上设置好固定螺栓，用于固定离心泵的底座。

步骤三：管道连接1. 根据离心泵的进出口口径和类型，选择合适的管道和接头。

2. 确保管道和接头的质量和尺寸符合设计要求，并使用合适的密封材料。

3. 注意管道的安装方向和坡度，确保流体能够顺利流动而不产生积气或积液。

步骤四：电气连接1. 根据离心泵的电动机要求，进行合适的电气连接。

2. 选择合适的电缆和电缆保护设施，确保电气连接可靠且安全。

3. 注意电气连接的绝缘和防护措施，防止电流泄露和触电事故。

步骤五：试运行和调试1. 在进行试运行之前，检查所有设备和连接是否正常。

2. 充分清洗离心泵和管道，确保无杂质和堵塞。

3. 连接电源并进行试运行，检查泵的运行状态和参数是否正常。

4. 如有异常情况或问题，及时停机检修，确保安全和可靠性。

注意事项- 在安装过程中，严禁将离心泵和进口口径封堵，以防止损坏泵和管道。

- 安装结束后，及时清理施工现场，处理废弃材料和污水。

- 如果需要，定期进行离心泵的维护保养，以延长其使用寿命和维持良好的工作性能。

以上是离心泵的安装指南，希望能对您有所帮助。

如果在安装过程中遇到任何问题，请及时咨询专业人士。

（一）离心式泵体安装1.安装前的准备（1）泵同管路系统连接前，必须将管路的铁锈、焊渣等污染物清除干净，以免泵运行时损坏叶轮，如管路中存在上述污物无法清洗时，必须在泵的进液口法兰上夹装相应滤网，使泵试运行到适当的时候，把滤网拆下再投入生产。

（2）检查底板尺寸。

（3）安装前土建必须交付设备基础浇筑的相关资料，包括基础的外形尺寸，基础的标高、相对位置尺寸、中心线等以及基础的质量报告，并在现场标注中心线及标高。

2.安装与校正（1）安装前施工人员必须做好设备基础进行核实工作，包括基础的标高、水平、螺栓孔的深度、相对位置及中心线等，要准备好充足的垫铁。

（2）将泵底座放在平整的基础上，并且用螺栓将其固定在泵座上，然后将泵座用螺栓拧紧。

（3）将泵和电机放在泵座上，并且用螺栓将其初步固定在泵座上，然后调整泵轴同电机轴的同轴度保证为0.1mm，再将螺栓拧紧。

（4）泵同管路系统连接前，必须检查接口处法兰间的错位程度，使其错位不大于5mm。

（5）泵进出口管路重量不得有泵承受，以免将泵压坏。

3.设备的维护与故障处理1）定期（操作工每次现场巡检）应检查泵的出口压力、电流、轴承温升及振动情况，按时填写运转记录和设备巡查记录。

2）定期（操作工每次现场巡检）应检查冷却水的温度及水量，并做好记录。

3）定期（操作工每次现场巡检）应检查油杯内是否充满润滑油，并按设备润滑要求做好润滑油的添加或更换工作。

4）停用泵八小时内必须盘车3～5圈，并做好记录。

5）检查设备、工艺管线的静、动密封点有无泄漏现象。

6）定期（操作工每次现场巡检）应检查主机运转是否平稳，有无异常声响，各部连接螺栓与地脚螺栓有无松动现象，作好设备日常检查维修记录。

7)及时处理发现的各种设备缺陷并做好记录，处理不了的及时报告。

8)每班做好设备的清洁工作。

离心水泵安装施工作业指导书离心水泵是一种常见的水泵类型，广泛应用于水泵站、工业生产、建筑工地等领域。

正确的安装施工对于水泵的正常运行和使用寿命非常重要。

下面给出离心水泵安装施工的作业指导书，供参考。

一、安全注意事项1.施工前，必须对施工现场进行安全检查，确保没有火源、易燃物等危险物品。

施工人员必须佩戴安全帽、防护眼镜、耳塞等防护用品。

2.在安装离心水泵之前，必须确保供电线路已经切断，防止触电事故的发生。

3.在离心水泵安装过程中，应注意重物的操作，避免工具和配件掉落，造成人员伤害。

4.离心水泵的各个部件和配件使用过程中，必须经过严格检查和合格测试，确保各项指标符合要求。

二、离心水泵安装前的准备工作1.查看离心水泵产品检验报告，确认产品型号、规格和技术指标，根据实际情况选择合适的安装位置。

2.对安装基础进行检查和准备，确保基础平整、牢固。

根据水泵的尺寸和重量，选择合适的基础尺寸和材料，以确保水泵的稳定性和运行效果。

3.检查接地线的安装情况，确保接地良好，防止静电和漏电事故的发生。

4.准备好所需的工具和配件，例如扳手、螺丝刀、胶水、垫片等，以备安装使用。

三、离心水泵的安装步骤1.确定水泵安装位置，在基础上标出水泵的中心线，根据水泵的尺寸和基础情况，进行合适的基础开孔和固定螺栓的安装。

2.将水泵放置在基础上，根据螺栓孔位置，用扳手将螺栓拧紧。

注意螺栓要均匀、稳固，确保水泵的平稳安装。

3.连接进出口管道。

根据设计图纸和现场情况，将进水管和出水管连接到水泵的进出口处。

注意管道连接口要密封可靠，防止漏水和松动现象。

4.接通电源。

确认供电线路已经接好并接地，然后将电源线连接到水泵的电机上，注意电源线要正确接线，避免短路和火灾的发生。

5.检查并调试。

将水泵启动，观察水泵的运行状态和压力，并调试水泵的进出水量。

确保水泵正常运行，没有异常声音和泄露现象。

6.进行安全检查。

对已安装的水泵进行全面检查，包括电气部分、管道连接、基础固定等，确保安全可靠。

D型卧式多级离心泵安装使用说明D型卧式多级离心泵是一种高效、节能的水泵设备，广泛应用于工业领域的供水、消防、冷却循环等工艺系统中。

为了保证其正常运行和延长使用寿命，正确的安装和使用非常重要。

以下是D型卧式多级离心泵的安装使用说明。

一、安装前准备1.确保安装地点坚实平整，并符合泵的重量和尺寸要求。

2.泵和管道连接前，应清理泵和管道内部的异物，以确保泵的正常通畅。

3.泵安装之前，要检查各个部件的包装是否完好，零部件是否齐全。

二、安装步骤1.首先将泵轴与电机轴对准，使用合适的联轴器进行连接。

安装时，注意保持泵和电机轴的同心度。

2.安装垫片和上下两侧的法兰，紧固螺栓，并按照扭矩要求进行拧紧。

3.通过连接法兰将泵与管道连接起来。

连接时，要确保连接紧密，无泄漏，并使用密封胶封闭接口处。

4.安装好泵后，进行初次调整。

调整泵的位置，使其与管道之间的弹性支撑件正常工作。

5.调整泵的进口和出口阀门，确保阀门处于开启状态，并且管道畅通，无阻塞。

三、使用注意事项1.在首次启动之前，要检查泵是否与电机正常连接，电源是否符合要求，并确保泵轴能自由旋转，无卡阻现象。

2.启动泵之前，应将泵内充满水，排除空气。

启动时，应逐步打开进口和出口阀门，确保无水锤现象。

3.启动后，要及时观察泵的运行情况，检查泵体是否有异常振动、噪音等现象，并在正常工作条件下根据需要调整进口和出口阀门的开度。

4.泵在运行过程中，要确保供水介质干净，不得含有固体颗粒和纤维等杂质，以防止堵塞泵的进出口和叶轮。

5.定期检查和维护泵的润滑情况，确保泵轴承和机械密封的正常运行。

如果发现异常情况，应及时更换和修理。

四、停机与保养1.停机前，首先关闭进口和出口阀门，使泵没有负载运行一段时间，保证供水介质完全排空，然后再切断电源。

2.定期清洗泵的内部和外部，并检查各个紧固螺栓是否松动，有无漏水、漏油等情况。

3.定期检查泵的轴承、机械密封等易损件的磨损情况，并根据需要进行更换。

安装离心泵和启动注意事项离心泵是一种常见的工业设备，广泛应用于各个领域，如供水、排水、农业灌溉、工业循环等。

本文将介绍离心泵的安装和启动注意事项，以帮助您正确操作和使用离心泵。

一、安装离心泵的注意事项1. 安装位置选择：离心泵应安装在干燥、通风良好的室内，远离腐蚀性气体和振动源。

安装地面应平整坚固，以确保离心泵的稳定性。

2. 泵体固定：离心泵的底座应与地面牢固连接，以防止泵在运行时出现晃动或倾斜。

在固定底座时，应使用螺栓将其固定在地面上。

3. 连接管道：在安装离心泵之前，应先将进出口管道连接好。

连接时要确保管道与泵的进出口口径匹配，并使用密封垫圈或密封胶进行密封，以防止泄漏。

4. 泵与电机连接：离心泵通常需要与电机配合使用。

在安装时，应根据泵和电机的型号和规格，正确连接泵轴与电机轴，并确保连接牢固。

5. 检查泵轴和轴承：在安装离心泵之前，应检查泵轴和轴承的状态。

如果发现异常，如轴弯曲、轴承磨损等问题，应及时更换或修复，以确保泵的正常运行。

二、启动离心泵的注意事项1. 检查电源：在启动离心泵之前，应先检查电源是否正常，并确保电压和频率与离心泵的额定电压和频率一致。

2. 开启进水阀：在启动离心泵之前，应先打开进水阀，以确保泵在启动后能够正常吸入水。

3. 排气：在启动离心泵之前，应先排除泵内的空气，以防止空气阻塞泵的进水口。

可通过开启泵和出水阀，将空气排出。

4. 启动电机：在确认以上步骤完成后，可以启动电机，使离心泵开始运行。

启动后要观察泵的运行情况，确保泵正常工作。

5. 监测参数：在离心泵运行过程中，应时刻监测泵的运行参数，如进出口压力、流量等。

如果发现异常，应及时停机检查，并采取相应的措施进行处理。

6. 关闭离心泵：当不再需要使用离心泵时，应先关闭电机，再关闭进水阀和出水阀，将泵停机。

停机后，应定期检查泵的状态，进行维护和保养。

总结：安装离心泵和启动注意事项是使用离心泵的关键步骤，正确的安装和启动操作可以有效保证离心泵的正常运行和使用寿命。

离心泵施工方案1. 引言离心泵是一种常见的工业泵类，广泛应用于各个行业。

在离心泵的施工过程中，需要注意一系列的步骤和技术要点，以确保泵的正常运行和安装质量。

本文将介绍离心泵施工的方案和注意事项。

2. 施工前准备在进行离心泵安装施工之前，需要进行一系列的准备工作，包括但不限于以下方面：2.1 工程准备•绘制泵房的平面布置和设备安装图纸，明确泵房的结构布局和设备安置位置。

•准备好所需的工具和设备，包括吊装设备、焊接设备等。

•做好工程进度计划，明确施工的时间节点和工作任务。

2.2 材料准备•准备好所需的离心泵和配件，包括进口管道、出口管道、法兰等。

•根据具体需要，选择适合的泵体材质和叶轮材质，以及其他相关配件。

2.3 人员组织•组织专业的施工人员，包括泵站工程师、电气工程师、设备安装工等。

•分配人员的具体职责，确保施工过程中各个环节的顺利进行。

3. 施工流程3.1 泵房基础施工离心泵的施工一般从泵房的基础开始，包括以下步骤：•清理基础区域，确保基础表面平坦、干净。

•根据泵房设计要求，在基础上进行标线和放线。

•进行基础的浇筑和抹灰，确保基础的强度和平整度。

3.2 泵房管道安装泵房管道安装是离心泵施工的重要环节，需要注意以下事项：•根据管道设计图纸，确定进口管道和出口管道的位置和尺寸。

•安装进口管道和出口管道，并进行焊接和固定，确保管道的牢固和无泄漏。

•安装法兰，并进行严密的密封，以保证管道连接处不会出现泄漏。

3.3 泵体安装与对中•根据泵体的尺寸和重量，采用吊装设备将泵体安装到相应的位置。

•做好泵体的对中调整，确保泵体与进口管道和出口管道的对接牢固和密封。

3.4 电气设备安装•根据电气设计图纸，安装电气设备，包括电动机、控制柜等。

•进行电气设备的连接和接线，确保电气系统正常运行。

4. 施工验收离心泵施工完成后，需要进行施工验收，以确保泵的正常运行和安装质量。

4.1 执行相关检查•检查管道连接处，确保无泄漏现象。

卧式离心泵安装方法1.安装场地准备首先，需要选择一个水平平整的安装场地，避免泵运行时发生震动。

场地上不应有杂物，以便提供泵的通风和维护空间。

同时，需要确保泵的吸入口与供液源之间的管道不会出现空气袭入的情况，防止气蚀现象。

2.泵的基础制作根据离心泵的尺寸和重量，制作合适的基础来支撑泵体。

基础应使用混凝土浇筑，并且需要足够的强度来支撑泵体的重量和运行时的振动。

基础的平整度要求高，以便确保泵体的水平安装。

3.安装管道在泵的吸入和出口端安装管道连接。

在安装前，应清洗管道内部，确保无杂物。

使用合适的联接件将管道连接到泵体上，确保联接密封良好，无泄漏。

注意管道连接的方向，确保泵的运行方向与系统要求相符。

4.安装电机通过联轴器或联轴节将电机连接到泵的传动轴上。

在安装电机前，需要检查电机的适应性和运行参数，确保电机与泵的匹配。

电机的固定方式有螺栓固定和压盖固定两种，根据具体情况选择合适的方式，并确保电机安装牢固，不会发生移动。

5.安装辅助设备根据具体的工作需求，安装相应的辅助设备，如阀门、流量计、压力表等。

这些设备的安装位置和联接方式都需要按照相应的设计和使用要求进行。

6.接地和绝缘在安装过程中，需要将泵、电机和管道系统进行接地和绝缘处理。

接地可以有效地防止静电和漏电，确保设备的安全运行。

7.检查和测试在安装完成后，需要对泵和管道系统进行检查和测试。

检查泵的各个部位是否安装牢固，管道系统是否连接紧密，联接是否密封良好。

然后进行试运行，检查泵的运行情况，验证其性能是否符合要求。

总结：卧式离心泵的正确安装对于保证其正常运行和延长使用寿命非常重要。

在安装过程中应注意选择合适的场地，并进行基础制作、管道安装、电机连接、安装辅助设备、接地和绝缘等工作。

最后进行检查和测试，确保泵的安装质量和性能符合要求。

只有正确安装的离心泵才能发挥其最大的效能，满足用户的需求。

离心泵安装施工方案一、前期准备工作1.1了解施工现场情况：包括施工区域的地形、环境、管道走向等，以便确定离心泵的安装位置和方向。

1.2预先采购和准备好所需的施工材料和设备：包括离心泵、管道、支架、膨胀节、阀门、法兰等。

1.3制定详细的施工计划和施工方案：根据项目需要确定施工进度、施工队伍及工作任务分配等。

1.4安全措施的准备：包括安全警示标识、防护设备、消防设施等。

二、设备安装2.1瑕疵检测：在进行设备安装之前，进行瑕疵检测，确保设备的完好无损。

2.2安装基础处理：根据设备的重量和负荷情况，在施工区域内进行基础加固和处理。

2.3安装泵体：根据设计要求，将离心泵的泵体放置在预先准备好的基础上，通过膨胀螺栓进行固定。

2.4安装法兰和联轴器：根据设计要求，将泵体上的法兰与管道上的法兰连接，使用联轴器将泵的电机与泵体连接。

2.5安装支架：根据泵的重量和负荷要求，在泵体下方设置支架，通过螺栓进行固定。

2.6安装电气控制系统：将离心泵的电源线与电控柜进行连接，并根据设计要求设置运行参数。

三、管道连接3.1管道测量和切割：根据现场的情况和管道设计图纸，进行管道的测量和切割。

3.2管道翻新和修整：对已有的管道进行修整和翻新，确保管道的质量和使用寿命。

3.3安装阀门和膨胀节：根据设计要求，在管道上安装阀门和膨胀节，以保证离心泵的正常运行和管道的安全。

3.4管道连接：将泵体上的法兰与管道上的法兰连接，使用密封垫进行密封。

四、调试和试运行4.1检查设备安装质量和管道连接质量：对设备和管道进行全面的检查，确保安装质量和密封效果。

4.2调试设备参数：根据设计要求和运行条件，调整离心泵的参数，确保设备的性能和效率。

4.3试运行：进行设备的试运行，观察设备的运行情况和性能表现，确保设备运行正常。

4.4完善技术资料：对设备和管道进行详细的检验和试运行记录，完善技术资料，为设备的长期运行提供依据。

五、安全措施5.1设置警示标识：在施工区域内设置安全警示标识，提醒施工人员和其他人员注意安全。

卧式多级离心泵正确安装顺序掌握正确的安装顺序，才能更好的运用卧式多级离心泵，而且我们都知道卧式多级离心泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

因此了解下卧式多级离心泵正确的安装顺序是非常有必要的。

卧式多级离心泵安装顺序：（1）机组运到现场,附带底座者已装好电动机,找平底座时可不必卸下水泵和电机。

（2）将底座放在地基上,在地脚螺钉附近垫楔形垫铁,将底座垫高20~40毫米,准备找平后填充水泥浆之用。

（3）用水平仪检查底座的水平度,找平后扳紧地脚螺母用水泥浆填充底座,待水泥干涸后应再次检查水平度。

（4）当机组功率较大时,为了方便运输可能会将泵、电机及底座分开包装,这时即需要用户自行安装,校正水泵机组,其方法如洗：a.将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除净,并把水泵和电机放到底座上。

b.调整泵轴水平,找平后适当上紧螺母,以防走动.c.吊起电机,使泵联轴器和电机联轴器配合,放下电机到底做上相应位置；d.调整两联轴器间隙为5mm左右,并校正电机轴与泵轴的轴心线是否重合,其方法是将平尺放在联轴器上,两联轴器外圆与平尺相平,若不重合,应调整电机或泵的相对位置,或垫以薄片来调整；e.为了检查安装的精度,要在联轴器圆周上几个不同位置上用塞尺测量两联轴器平面的间隙,联轴器平面一周上最大和最小间隙差数不得越过0.3毫米．两端中心线上下或左右的差数不得越过0.1毫米。

（5）当机组不带底座时,则需在基础上直接安装,其方法与4相似,但应更加注意校正。

以上就是卧式多级离心泵正确的安装顺序，希望能够引起你们足够的重视，这样后续才能更好的运用卧式多级离心泵。

果，离心水泵在实际使用中降低能耗是一项系统的工作，应该从多方面入手，使得水泵能运行在高效工况点附近，就能完全降低水泵能耗，达到节能的目的。
