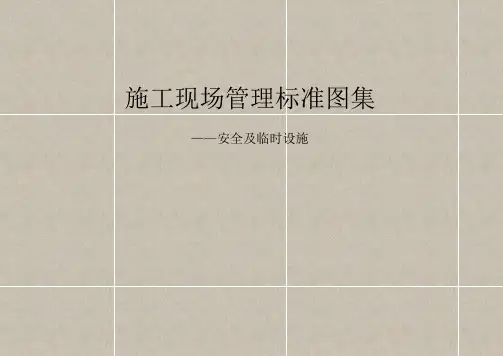

施工现场管理标准图集——安全及临时设施二○一一年六月前言为持续提高中建安装工程项目管理水平，促进项目管理的科学化、规范化和制度化，规范施工现场的管理行为，实现项目施工标准化，以展示企业形象，彰显中建安装品牌，特制定中建工业设备安装有限公司《施工现场管理标准图集（安全及临时设施）》，以下简称《图集》。
《图集》编制原则：依据国家相关法律法规、标准规范，结合公司各项制度及现场实际情况，以简明扼要、突出重点、彰显中建安装品牌为原则，以通俗易懂、方便实用为出发点，力求统一性和可操作性。
《图集》内容范围：共分为两篇，第一篇施工现场临时设施管理标准、第二篇施工现场安全防护管理标准。
《图集》表述形式：采用图文结合的形式，详细描述了施工现场生产、生活等临时设施，施工现场安全标牌、标志、标语，各种安全防护，消防安全，施工机具，文明施工，个人劳动防护等现场标准化要求。

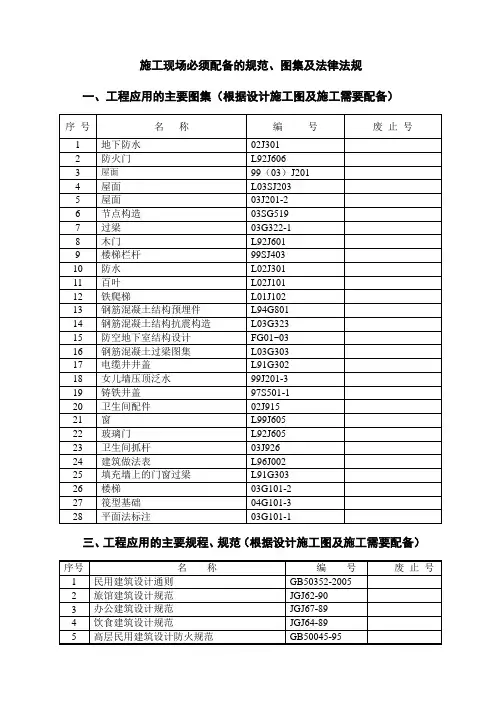

《手册》编制依据：《中华人民共和国安全生产法》《危险性较大的分部分项工程安全管理办法》建筑［2009］87 号《建筑起重机械安全监督管理规定》建设部166 号令《建筑施工特种作业人员管理规定》建质［2008］75 号《建筑施工个人劳动防护用品使用管理暂行规定》建质［2007］255 号《建筑施工安全检查标准》JGJ 59-99《施工现场临时用电安全技术规范》JGJ 46-20051《建筑施工高处作业安全技术规范》JGJ 80-91《龙门架及井字架物料提升机安全技术规范》JGJ 88-92《施工现场机械设备检查技术规程》JGJ 160-2008《建筑机械使用安全技术规程》JGJ 33-2001《建筑施工扣件式脚手架安全技术规程》JGJ 130-2001《建筑施工门式钢管脚手架安全技术规范》JGJ 128-2000《建筑施工工具式脚手架安全技术规范》JGJ202-2010《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004中国建筑股份有限公司《项目管理手册》中国建筑股份有限公司《安全生产管理条例》中国建筑股份有限公司《安全生产管理手册》《中建安装企业形象项目视觉识别规范》本手册适用于公司所涉及的各类工业、民用安装项目及房屋建筑项目等。
建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架内平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑周边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。
建筑施工现场安全文明施工标准图集
目录
1、木工棚、钢筋棚做法示意图13、电梯井防护图
2、合灰机、搅拌机防护棚做法示意图14、脚手架搭设安全色踢脚板做法
3、安全通道示意图（多层24m以下）15、脚手架平网设置
4、安全通道示意图（高层24m以上）16、脚手架外排阳角处做法示意图
5、配电箱防雨棚做法示意图Ⅰ17、型钢悬挑双斜支撑系统示意图
6、配电箱防雨棚做法示意图Ⅱ18、落地式接料平台
7、总分箱护栏及地面硬化图19、悬挑式钢平台
8、总分箱护栏及硬化地面尺寸图20、接料平台防护门正立面图
9、楼梯、楼层和阳台临边防护示意图21、接料平台防护门侧面图
10、屋面和楼层临边防护图22、接料平台平面图
11、基坑边防护栏杆示意图23、限重牌示意图
12、洞口防护图24、轮子锯钢丝网防护板示意图。

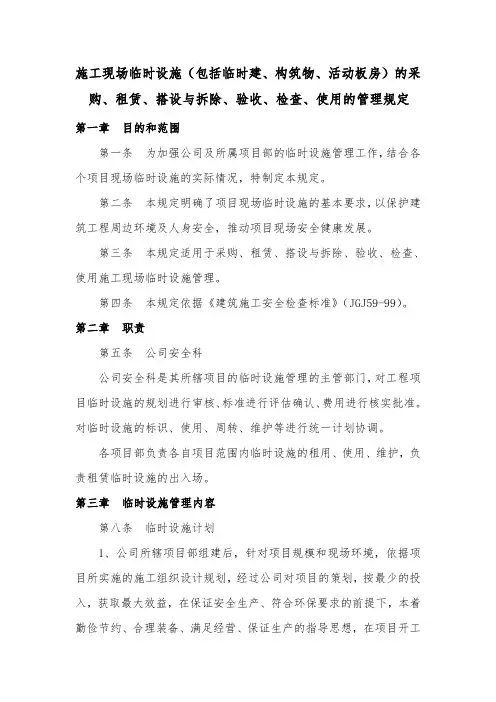

施工现场临时设施（包括临时建、构筑物、活动板房）的采购、租赁、搭设与拆除、验收、检查、使用的管理规定第一章目的和范围第一条为加强公司及所属项目部的临时设施管理工作，结合各个项目现场临时设施的实际情况，特制定本规定。
第二条本规定明确了项目现场临时设施的基本要求，以保护建筑工程周边环境及人身安全，推动项目现场安全健康发展。
第三条本规定适用于采购、租赁、搭设与拆除、验收、检查、使用施工现场临时设施管理。
第四条本规定依据《建筑施工安全检查标准》（JGJ59-99）。
第二章职责第五条公司安全科公司安全科是其所辖项目的临时设施管理的主管部门，对工程项目临时设施的规划进行审核、标准进行评估确认、费用进行核实批准。
对临时设施的标识、使用、周转、维护等进行统一计划协调。
各项目部负责各自项目范围内临时设施的租用、使用、维护，负责租赁临时设施的出入场。
第三章临时设施管理内容第八条临时设施计划1、公司所辖项目部组建后，针对项目规模和现场环境，依据项目所实施的施工组织设计规划，经过公司对项目的策划，按最少的投入，获取最大效益，在保证安全生产、符合环保要求的前提下，本着勤俭节约、合理装备、满足经营、保证生产的指导思想，在项目开工前，项目部按照公司策划并按公司标准图集自行采购、租赁临时设施。
2、项目部临时设施规划按以下原则进行：（1）有效利用场地的使用空间，遵循公司标准化图集的要求，对施工机械、生产生活临建、材料堆场等进行最优化的布置，满足安全生产、文明施工、方便生活和环境保护的要求。
（2）科学规划现场施工道路和出入口，以利于车辆、机械设备的进出场和物资的运输，并尽可能的减少对周边环境的影响。
（3）对施工区域和周边的各种公用设施、树木等加以保护。
（4）临建围墙、临建大门、临时道路、临时加工场地、临时供水设施尽量采用现场施工材料。
（5）临时供电设施（临时电缆、临时配电箱）按照《施工现场临时用电安全技术规范》JGJ46-2005和《临时用电方案》布置。
术语临建用房在施工现场建造的，为建设工程施工服务的各种非永久性建筑物，包括办公室、宿舍、厨房操作间、食堂、锅炉房、发电机房、变配电房、库房等。
临时设施在施工现场建造的，为建设工程服务的各种非永久性设施，包括围墙、大门、临时道路、材料堆积场及其加工场、贮水池及临时给排水、供电、供热管线等。
临时消防设施设置在建设工程施工现场，用于扑救施工现场火灾、引导施工人员安全疏散等的各类消防设施，包括灭火器、临时消防给水系统、消防应急照明、疏散指示标识、临时疏散通道等。
临时疏散通道施工现场发生火灾或意外事件时，供人员安全撤离危险区域，并到达安全地点或安全地带所经路径。
注：1 临时用房、临时设施的防火间距应按临时用房外墙外边线或堆场、作业场、作业棚边线间的最小距离计算，当临时用房有突出可燃构件时，应从其突出可燃构建的边缘算起；2 两栋临时用房相邻较高一面的外墙为防火墙时，防火间距不限；3 本表未规定的，可按同等火灾危险性的临时用房、临时设施的防火间距确定。
三、办公用房、宿舍的防火设计应符合下列规定：1.建筑构件的燃烧性能等级为A 级。
当采用金属夹芯板材时，其芯材的燃烧性能等级应为A 级。
2.层数不应超过3 层，每层的建筑面积不应大于300 ㎡；3.层数为3 层或每层建筑面积大于200 ㎡时，应设置至少2 部疏散楼梯，房间疏散门至疏散电梯的最大距离不应大于25m。
4.单面布置用房时，疏散走道的净宽度不应小于1.0m；双面布置用房时，疏散走道的净宽度不应小于1.5m。
5.疏散楼梯的净宽度不应小于疏散走道的净宽度。
6.宿舍房间的建筑面积不应大于30 ㎡，其他房间的建筑面积不宜大于100 ㎡。
7.房间内任一点至最近疏散门的距离不应大于15m，房门净宽不应小于0.8m，房间建筑面积超过50 ㎡时，房门净宽不应小于1.2m；8.隔墙应从楼地面基层隔断至顶板基层地面。
四、发电机房、变配电房、厨房操作间、锅炉房、可燃材料库房及易燃易爆危险品库房的防火设计应符合下列规定；1 建筑构件的燃烧性能等级为A 级。
前言一、 本图集为中建八局大连公司临时设施设计图集，并编制遵循简单、实用、节约、便于回收利用的原则。
二、本图集中所涉及的用砖应尽量采用施工现场拆迁下来的旧砖，砌筑时应砌筑空斗墙，粘结材料采用低号混合砂浆或者优质黄泥，其原则是拆除后砖可回收利用；在施工过程中当工人撤场或者其他情况下 该临时设施不再使用时应立即拆除，将拆下来的砖等可回收材料运到新工地重复利用或用于外围工程 的台阶、路边等的砌筑使用。
编制依据本图集是根据本公司各项目实践经验总结进行编制的。
适用范围及图集内容1、本图集适用于中建八局大连公司所有新开项目的临时设施。
可供设计与施工选用。
2、本图集内容有：大门、围墙、宿舍、厕所、办公室楼梯栏杆等。
大门电动门平面图平面图放大图1-11大门8米平开门11-2平面图大门8米平开门11-3正立面图剖面基础埋件焊接立体图基础预埋件平面图侧立面图柱头连接构造说明:1、柱下基础砼等级为、混凝土墩尺寸为:12001200750。
2、柱及外包角钢选用角钢，缀条一律用0角钢切斜角焊接。
3、柱头连接构造采用角钢钻孔直径为10的螺栓连接，现场连接。
4、其余格构柱及横梁均采用焊接，基础角钢与柱子外包角钢采用搭接焊，搭 接长度为200。
DALIAN围墙砖砌式围墙22-1围墙彩钢板式围墙22-2立面图立柱角钢螺帽螺杆斜拉角钢板连接处节点做法说明：围挡所用彩钢板长为800，高为2000。
其背棱为 L40*3角钢，如图所示。
每两块彩钢板的连接通 过其边缘竖向角钢打孔用M10的螺栓连接。
办公室二层办公室133-1245911办公室二层办公室133-2连接方法示意图其上预先钻好螺栓孔，孔洞位置详见图示。
预留螺栓孔（ 100505）楼梯与平台连接处做法说明：10号槽钢理论重量为10.007Kg/m，L505角钢理论重量为3.77Kg/m,2.5厚花纹钢板理论重量为21.6Kg/m，槽钢重量为:(4.7152+0.9)10.007=103.37Kg,踏步板重：6.550.821.6=113.2Kg,L505角钢重：3.770.9=3.39Kg,楼梯总重约220Kg。
施工现场临时设施通用标准
1、办公及宿舍用房采用不燃或阻燃型夹芯彩钢板（燃烧性能达到《建筑材
料及制品燃烧性能分级》GB 8624—2006 中A—C 级标
准要求）。
2、根据现场条件，办公及宿舍用房可选用拆装式活动房、拼板式组合房或箱式组合房；食堂、餐厅、浴室、工人厕所等生活设施可采用砖砌。
拆装式活动房
拼板式组合房
箱式组合房
3、施工区域应与办公、生活区应划分清晰，施工现场以及场内预制加工场、仓库必须采取封闭围挡，高度不低于1.8 米（见第八章第一节）；办公区域与生活区域应分隔搭建。
4、现场施工区域应划分属地管理责任区，设置责任区图牌。
5、临时设
施搭建、配备必
须有经审核、审
批的临时设施
方案，方案应
包括临时办公、
生活用房，生产、
生活临时水电，
现场生产设施
搭建及办公营
具、器材配备等
内容。
6、本图集所列的办公、生
活、生产用板房、设施，仅明确
式样及形式，施工现场所涉及
的C I 标准色（C100M30）、标准字、
标准比例、CI 物品摆放位置等
八大项24 小项内容严格按照公
司《企业形象项目视觉识别规
范》执行。
责任区域划分牌。
