采暖系统图画法

  • 格式：doc
  • 大小：82.00 KB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

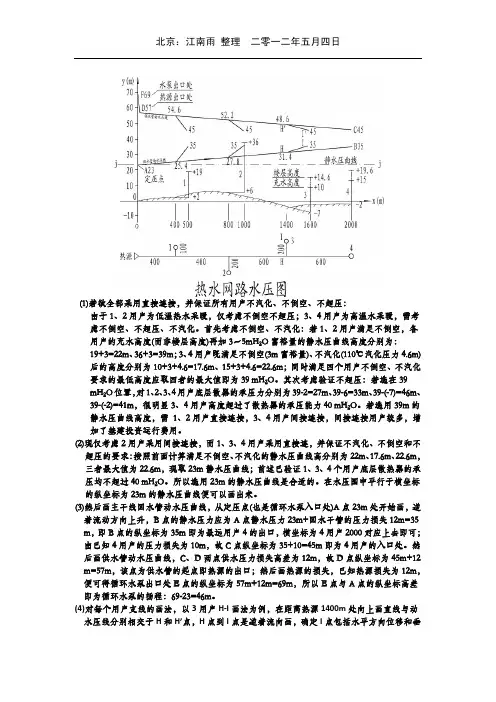

热水采暖系统水压图的画法、使用方法等

热水采暖系统水压图的画法、使用方法等

(1)若欲全部采用直接连接，并保证所有用户不汽化、不倒空、不超压：由于1、2用户为低温热水采暖，仅考虑不倒空不超压；3、4用户为高温水采暖，需考虑不倒空、不超压、不汽化。

首先考虑不倒空、不汽化：若1、2用户满足不倒空，各用户的充水高度(而非楼层高度)再加3～5mH2O富裕量的静水压曲线高度分别为：19+3=22m、36+3=39m；3、4用户既满足不倒空(3m富裕量)、不汽化(110℃汽化压力4.6m)后的高度分别为10+3+4.6=17.6m、15+3+4.6=22.6m；同时满足四个用户不倒空、不汽化要求的最低高度应取四者的最大值即为39 mH2O。

其次考虑验证不超压：若选在39 mH2O位置，对1、2、3、4用户底层散器的承压力分别为39-2=27m、39-6=33m、39-(-7)=46m、39-(-2)=41m，很明显3、4用户高度超过了散热器的承压能力40 mH2O。

若选用39m的静水压曲线高度，需 1、2用户直接连接，3、4用户间接连接，间接连接用户较多，增加了基建投资运行费用。

(2)现仅考虑2用户采用间接连接，而1、3、4用户采用直接连，并保证不汽化、不倒空和不 超压的要求：按照前面计算满足不倒空、不汽化的静水压曲线高分别为22m、17.6m、22.6m，三者最大值为22.6m，现取23m静水压曲线；前述己验证1、3、4个用户底层散热器的承 压均不超过40 mH2O。

所以选用23m的静水压曲线是合适的。

在水压图中平行于横坐标 的纵坐标为23m的静水压曲线便可以画出来。

(3)然后画主干线回水管动水压曲线，从定压点(也是循环水泵入口处)A点23m处开始画，逆着流动方向上升，B点的静水压力应为A点静水压力23m+回水干管的压力损失12m=35 m，即B点的纵坐标为35m即为最远用户4的出口，横坐标为4用户2000对应上去即可；由己知4用户的压力损失为10m，故C点纵坐标为35+10=45m即为4用户的入口处。

第5讲--采暖工程图画法

第5讲--采暖工程图画法

5.3 采暖例图 采暖平面图 采暖系统图
绘图标准 采暖工程制图基本规定 采暖平图 采暖系统图
5.1 绘图标准 1.《暖通空调制图标准》（GB/T 50114-2001） 《暖通空调制图标准》 ） 2.《供热工程制图标准》（CJJ/T 78-1997） 《供热工程制图标准》 ）
5.2 采暖工程制图基本规定
1. 采暖管道用粗实线绘制，散热设备用中粗线绘制，建筑 采暖管道用粗实线绘制，散热设备用中粗线绘制， 轮廓线用细实线绘制； 轮廓线用细实线绘制； 2. 管道的始端和末端应标注管中心标高 3. 散热器宜标注底标高 4. 水平干管的坡度应标注在管道的上方。 水平干管的坡度应标注在管道的上方。 5. 钢管管径用DN标注，塑料管管径用Φ标注 钢管管径用DN标注， 标注 6. 立管应统一编号，用直径8-10mm的中粗实线圆或细实线 立管应统一编号，用直径8 10mm的中粗实线圆或细实线 圆内写上编号。 圆，圆内写上编号。 7. 管线交叉处需要断开。 管线交叉处需要断开。

建筑物平面图及户内供暖系统cad操作步骤

建筑物平面图及户内供暖系统cad操作步骤

建筑平面图及户内供暖系统绘制步骤说明书班级：建环0901学号：090310120姓名：尚军建筑物平面及户内供热系统绘制步骤1.设定制图范围并显示全图范围：启动CAD，单击：菜单/文件/单击对话框中的“打开文件”右侧的下拉菜单，选择“无样板公制”单击“确定”。

设置界限。

命令：菜单/格式/图形界限（limits）/enter/输入（500,500）/enter.命令：菜单/视图/缩放（zoom）/全部（all）。

2.绘制A3图框：2.1.绘制图框外框。

命令: _rectang/命令栏出现提示：“指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]”在绘图范围任意位置单击鼠标左键/命令栏出现提示“指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:”键入“（@420,297）/enter.2.2.绘制图框内框。

命令: _rectang/命令栏出现提示“指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]”按住shift键单击鼠标右键，选择“自”/提示：“_from ”单击矩形外框左下角角点/“<偏移>”/输入（@25,5）/enter/命令栏提示：“指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]”按住shift 键单击鼠标右键，选择“自”/提示：“_from 基点”单击矩形框右上角角点/“ <偏移>”输入（ @-5,-5）/enter.2.3.修改线宽。

更改内边框的线宽为1.00mm。

2.4.保存文件。

命令: _qsave/保存文件至指定路径。

2.5.关闭图框文件。

3.标题栏绘制：3.1.绘制标题栏外框。

命令: _rectang/命令栏出现提示：“指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]”在绘图范围任意位置单击鼠标左键/命令栏出现提示：“指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]”输入（ @240,40）/enter.3.2. 分解标题栏矩形。

采暖施工图绘制.pptx

采暖施工图绘制.pptx
道标高、坡度、散热器数量等，通过系统图可了 解供暖系统的全貌。其绘制比例应与平面图一致。 3.采暖详图 平面图和系统图中表示不清、又无法用文字说明 的地方，可用详图表示。如引入口位置、管沟断 面、保温结构等，如选用的是国家标准图集，可 给出标准图号，不出详图。详图常用比例是1： 10～1：50。
国家共享型教学资源库
4.2.2 建筑采暖工程施工图的绘制 1.采暖平面图 建筑采暖平面图是最基本的施工图纸，其
主要的作用是确定给水排水管道及设备的 平面位置，为设备、管道安装定位。
国家共享型教学资源库
采暖平面图中应突出管线和设备，即用粗 线表示管线，其余均为细线。平面图的比 例一般与建筑图一致，常用的比例尺为 1;100。采暖平面图应表达如下内容: 房间 名称、散热器位置与数量；引入口位置、 入口管径；干、立、支管平面位置、走向、 坡度、管径、立管编号；补偿器位置、固 定支架位置；阀门与排气装置位பைடு நூலகம்。
国家共享型教学资源库
表4.3 主要设备材料表
国家共享型教学资源库
2.采暖平面图 表示建筑物各层供暖管道与设备的平面布置。 3.采暖系统图 系统图又称轴测图，是供暖系统立体形象的整体
图形，表明系统的组成及设备、管道、附件等的 空间关系。 4.采暖详图 表示供暖系统节点与设备的详细构造与安装尺寸 的要求。
国家共享型教学资源库
国家共享型教学资源库
国家共享型教学资源库
国家共享型教学资源库
情境四 设备施工图的绘制与识读
建筑采暖施工图绘制
国家共享型教学资源库
4.2.1 基础知识学习 建筑采暖施工图按设计任务要求，应包括
平面布置图(总平面图、建筑平面 图)、系统图、施工详图(大样图)、设计施
工说明及主要设备材料表等，与建筑给排 水施工图非常相似。

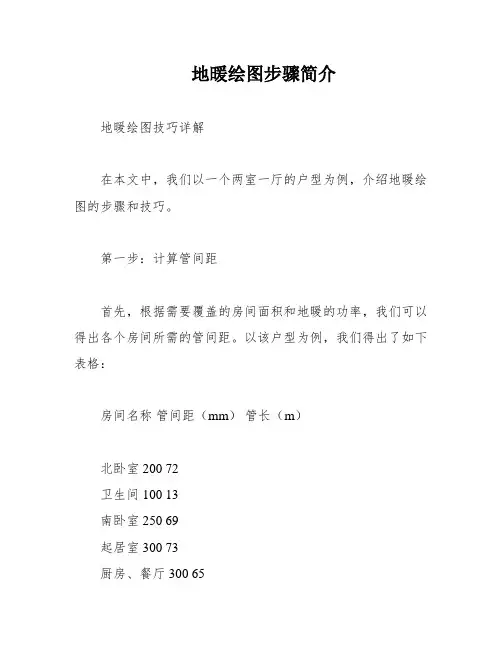

地暖绘图步骤简介

地暖绘图步骤简介

地暖绘图步骤简介
地暖绘图技巧详解
在本文中，我们以一个两室一厅的户型为例，介绍地暖绘图的步骤和技巧。

第一步：计算管间距
首先，根据需要覆盖的房间面积和地暖的功率，我们可以得出各个房间所需的管间距。

以该户型为例，我们得出了如下表格：
房间名称管间距（mm）管长（m）
北卧室 200 72
卫生间 100 13
南卧室 250 69
起居室 300 73
厨房、餐厅 300 65
第二步：绘制盘管图
根据上一步计算出的管间距，我们可以开始绘制各个房间的盘管图，并测量出每个房间所需的管长。

以该户型为例，我们得出了如下表格：
房间名称管长（m）
北卧室 28.8
卫生间 1.3
南卧室 27.6
起居室 24.3
厨房、餐厅 20
计算所有管长的总和为292米。

根据环路不宜超过120米的原则，我们确定该户型所需的环路数为3，每个环路的长度在97米左右。

第三步：调整盘管图
观察盘管图后，我们发现北卧室、南卧室和起居室的管长均小于97米，可以将它们作为三个环路的主体，不需要进行
调整。

由于集、分水器位于厨房，我们将餐厅分成三部分，并分别分配给三个环路。

最终，我们得出了如下调整后的盘管图：。

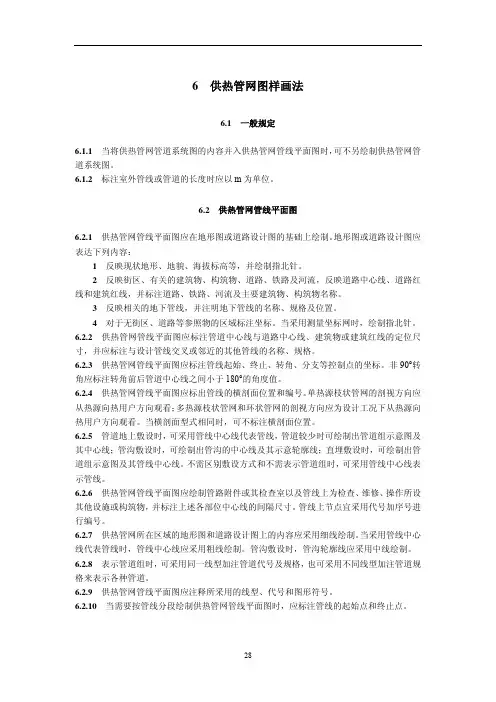

供热工程制图标准-管网节选

供热工程制图标准-管网节选

6 供热管网图样画法6.1 一般规定6.1.1 当将供热管网管道系统图的内容并入供热管网管线平面图时，可不另绘制供热管网管道系统图。

6.1.2标注室外管线或管道的长度时应以m为单位。

6.2 供热管网管线平面图6.2.1 供热管网管线平面图应在地形图或道路设计图的基础上绘制。

地形图或道路设计图应表达下列内容：1反映现状地形、地貌、海拔标高等，并绘制指北针。

2反映街区、有关的建筑物、构筑物、道路、铁路及河流，反映道路中心线、道路红线和建筑红线，并标注道路、铁路、河流及主要建筑物、构筑物名称。

3反映相关的地下管线，并注明地下管线的名称、规格及位置。

4对于无街区、道路等参照物的区域标注坐标。

当采用测量坐标网时，绘制指北针。

6.2.2供热管网管线平面图应标注管道中心线与道路中心线、建筑物或建筑红线的定位尺寸，并应标注与设计管线交叉或邻近的其他管线的名称、规格。

6.2.3 供热管网管线平面图应标注管线起始、终止、转角、分支等控制点的坐标。

非90°转角应标注转角前后管道中心线之间小于180°的角度值。

6.2.4 供热管网管线平面图应标出管线的横剖面位置和编号。

单热源枝状管网的剖视方向应从热源向热用户方向观看；多热源枝状管网和环状管网的剖视方向应为设计工况下从热源向热用户方向观看。

当横剖面型式相同时，可不标注横剖面位置。

6.2.5 管道地上敷设时，可采用管线中心线代表管线，管道较少时可绘制出管道组示意图及其中心线；管沟敷设时，可绘制出管沟的中心线及其示意轮廓线；直埋敷设时，可绘制出管道组示意图及其管线中心线。

不需区别敷设方式和不需表示管道组时，可采用管线中心线表示管线。

6.2.6 供热管网管线平面图应绘制管路附件或其检查室以及管线上为检查、维修、操作所设其他设施或构筑物，并标注上述各部位中心线的间隔尺寸。

管线上节点宜采用代号加序号进行编号。

6.2.7 供热管网所在区域的地形图和道路设计图上的内容应采用细线绘制。

采暖系统施工图详解

采暖系统施工图详解
采暖系统的设计和施工说明一般包括以下内 容： （1）建筑物的采暖面积、热源的种类、热媒 参数、系统总热负荷。
（2） 采用散热器的型号及安装方式、系统形式。
（3） 在安装和调整运转时应遵循的标准和规范。 （4） 在施工图上无法表达的内容，如管道保温、 油漆等。 （5） 管道连接方式，所采用的管道材料。 （6） 在施工图上未作表示的管道附件安装情况， 如在散热器支管与立管上是否安装阀门等。
2、平面图
表示建筑物各层采暖管道与设备的平面布置，比例 一般与建筑平面图的比例相同。
(1)采暖施工平面图与建筑施工平面图的相 同之处
它们都注明了指北针、轴线编号、房间主要尺寸， 并标明了各房间分布、门窗和楼梯间位置等。
(2)采暖施工平面图的不同之处
1)楼层平面图(即中间层平面图） 立管的位置及编号 。 散热器的位置及每组散热器的片数，散热器的 安装与立、支管的连接方式。
方形补偿器
集气罐
采暖顶层平面图
在顶层平面图中，供水总立管设在（ ⑦ ）轴线附近，与L15立 管连接的供水干管管径分别为（ DN32）和（ DN25）,集气罐位 于（ ⑥ ）轴线两侧。
在底层平面图中，供热引入管设在靠近（ ①或A ）轴线附近， -0.70 DN70 标高为（ )m,管径为（ ），回水总管的管径为 （ DN50），与L13立管连接的回水干管管径分别为（ DN25）和 （ DN32）, 供水立管共有（ 15 ）根,L10立管连接的散热器片 数为（ 5 ）。
采暖施工图常用图例
散热器 供水干管 回水干管 供水立管
固定支架
地沟
采暖底层平面图
在底层平面图中，供热引入管设在靠近（ ⑥）轴线附近，管径 为（ DN50），回水总管的管径为（ DN50），与L14立管连接的 回水干管管径分别为（ DN25）和（ DN20）, 供水立管共有（15 ） 根,L12立管连接的散热器片数为（ 12 ）。

第十四讲供暖系统识图

第十四讲供暖系统识图
第十四讲供暖系统识图
3）底层平面图：除了有标准层平面图相同的内容外，还应表 明与引入口的位置、供、回管的走向、位置及采用的标准 图号（或详图号），回水干管的位置，室内管沟（包括过 门地沟）的位置及主要尺寸，活动盖板和管道支架的设置 位置。
平面图常用的比例有1∶50，1∶100，1∶200等。
（2）轴测图，又称系统图：是表示采暖系统的空间布置情况、 散热器与管道空间连接形式，设备、管道附件等空间关系 的立体图。标有立管编号、管道标高、各管段管径、水平 干管的坡度、散热器的片数（长度）及集气罐、膨胀水箱、 阀件的位置、型号规格等。可了解采暖系统的全貌。比例 与平面图相同。
注在管道上方，斜管道应标注在管道斜上方，竖管道应标 注在管道左侧。当管道规格无法按上述位置标注时，可另 找适当位置标注，但应用引出线示意。同一种管径的管道 较多时，可不在图上标注，但需用文字说明。
第5节 采暖系统施工图
图5 管径标注法
d.管道施工图中注有详细的尺寸，以此作为安装制作的主要 依据。尺寸符号由尺寸界线、尺寸线、箭头和尺寸数字组 成。一般以“mm”为单位，当取其它单位时必须加以注明。
如果有些尺寸线在施工图中注明的不完整，施工、预算时 可根据比例，用比例尺量出。
水节支点管 符c、号.立、管管详、图道干等管要的顺由序大坡到到出小度口、。由用粗到单细认面真识箭读。头表示，坡度符号用“i”表示。箭头指 向低处，箭尾指向高处。 采暖管道系统图通常45°正斜面轴测投影法绘制，布图方法应与平面图一致，并采用与之对应的平面图相同的比例绘制。
（4）设计、施工说明：说明设计图纸无法表示的问题，如热源情况、采暖设计热负荷、设计意图及系统型式、进出口压力差，散热器 的种类、型式及安装要求，管道的敷设方式、防腐保温、水压试验要求，施工中需要参照的有关专业施工图号或采用的标准图号等。

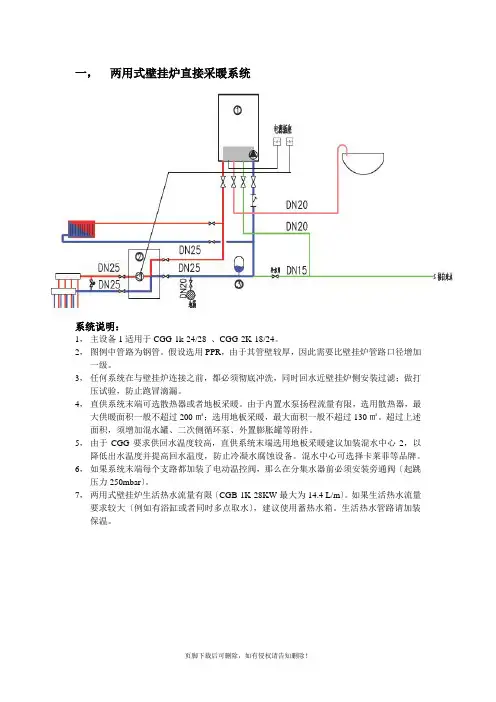

地暖系统图

地暖系统图

一，两用式壁挂炉直接采暖系统系统说明：1，主设备1适用于CGG-1k-24/28 、CGG-2K-18/24。

2，图例中管路为钢管。

假设选用PPR，由于其管壁较厚，因此需要比壁挂炉管路口径增加一级。

3，任何系统在与壁挂炉连接之前，都必须彻底冲洗，同时回水近壁挂炉侧安装过滤；做打压试验，防止跑冒滴漏。

4，直供系统末端可选散热器或者地板采暖。

由于内置水泵扬程流量有限，选用散热器，最大供暖面积一般不超过200㎡；选用地板采暖，最大面积一般不超过130㎡。

超过上述面积，须增加混水罐、二次侧循环泵、外置膨胀罐等附件。

5，由于CGG要求供回水温度较高，直供系统末端选用地板采暖建议加装混水中心2，以降低出水温度并提高回水温度，防止冷凝水腐蚀设备。

混水中心可选择卡莱菲等品牌。

6，如果系统末端每个支路都加装了电动温控阀，那么在分集水器前必须安装旁通阀〔起跳压力250mbar〕。

7，两用式壁挂炉生活热水流量有限〔CGB-1K-28KW最大为14.4 L/m〕。

如果生活热水流量要求较大〔例如有浴缸或者同时多点取水〕，建议使用蓄热水箱。

生活热水管路请加装保温。

二，CGG-1K带水箱，直接采暖系统系统说明：1，主设备1适用于CGG-1k-24/282，图例中管路材质为钢管。

假设选用PPR，由于其管壁较厚，因此需要比壁挂炉管路口径增加一级。

3，任何系统在与壁挂炉连接之前，都必须彻底冲洗，同时回水近壁挂炉侧安装过滤；做打压试验，防止跑冒滴漏。

4，直供系统末端可选散热器或者地板采暖。

由于内置水泵扬程流量有限，选用散热器，最大供暖面积一般不超过200㎡；选用地板采暖，最大面积一般不超过130㎡。

超过上述面积，须增加混水罐、二次侧循环泵、外置膨胀罐等附件。

5，由于CGG要求供回水温度较高，直供系统末端选用地板采暖建议加装混水中心2，以降低出水温度并提高回水温度，防止冷凝水腐蚀设备。

6，如果系统末端每个支路都加装了电动温控阀，那么在分集水器前必须安装起跳压力为250mbar的旁通阀。

第七节建筑采暖施工图

第七节建筑采暖施工图
DN32以上为焊接； （4) 散热器选用铸铁四柱813型，每组散热器设手
动放气阀；
第七节建筑采暖施工图
二、采暖施工图
（5) 集气罐采用《采暖通风国家标准图集》N103中 Ⅰ型卧式集气阀；
（6) 明装管道和散热器等设备，附件及支架等刷红 丹防锈漆两遍，银粉两遍；
（7) 室内地沟断面尺寸为500 mm×500 mm，地沟 内管道刷防锈漆两遍，50 mm厚岩棉保温，外缠玻璃纤 维布；
第七节建筑采暖施工图
二、 采暖施工图
（8） 主要设备或管件（如支架、补偿器、膨胀水箱、 集气罐等）在平面上的位置。
（9） 用细虚线画出的采暖地沟、过门地沟的位置。
第七节建筑采暖施工图
二、 采暖施工图
•图1 平面图中散热器与管道连接
第七节建筑采暖施工图
二、采暖施工图
•图2 详图索引号
第七节建筑采暖施工图
演讲完毕，谢谢听讲!
再见，see you again
2020/12/6
第七节建筑采暖施工图
第七节建筑采暖施工图
二、 采暖施工图
（7） 按规定对系统图进行编号，并标注散热器的 数量。柱型、圆翼型散热器的数量应注在散热器内，如 图3所示；光管式、串片式散热器的规格及数量应注在散 热器的上方，如图4所示。
（8） 采暖系统编号、入口编号由系统代号和顺序号 组成。室内采暖系统代号“N”，其画法如图5所示，其 中图(b)为系统分支画法。
第七节建筑采暖施工图
2.3.3 室内供暖施工图的识读
第七节建筑采暖施工图
2.3.3 室内供暖施工图的识读
第七节建筑采暖施工图
2.3.3 室内供暖施工图的识读
第七节建筑采暖施工图
室内供暖施工图的识读

采暖系统与识图

采暖系统与识图

7 7
热水辐射供暖系统 ：
供暖系统以低温热水(≤60℃）为加热 热媒，以塑料盘管作为加热管，预埋 在地面混凝土层中并将其加热，向外 辐射热量的采暖方式称为低温热水地 面辐射采暖。此时，建筑物部分围护 结构与散热设备合二为一。
8 8
*辐射供暖系统 ：
供暖系统的热媒 (蒸汽、热水、热空气、 燃气或电热 )，通过散热设备的壁面， 主要以辐射方式向房间传热。 散热设备可采用在建筑物的顶棚、墙 面或者地板内埋设管道、风道与加热 电缆的方式；也可采用在建筑物内悬 挂金属辐射板的方式。
19 19
热水供暖系统分类：
298
实际工程应用中，上述各种连接方式可有不同组合，见下图 示:
ห้องสมุดไป่ตู้
20 20
热水供暖系统分类：
298
实际工程应用中，上述各种连接方式可有不同组合，见下图示:
由于同程式系统中每环路路程一致，系统易平衡; 同时双管系统可保证每组散热器进出口水温相同，因 此布置采暖系统时，尽量采用双管同程式。此系统不 足在于比较浪费管材，需要多一段同程管道。
热水采暖系统的热能利用率高，输送时无效热 损失较小，散热设备不易腐蚀，使用周期长，且散 热设备表面温度低，符合卫生要求；系统操作方便， 运行安全，易于实现供水温度的集中调节，系统蓄 热能力高，散热均匀，适于远距离输送。
从卫生条件和节能等考虑，民用建筑应采 用热水作为热媒。热水供暖系统也用在生产厂 房及辅助建筑物中。 11
9 9
*热风供暖系统 ：
通过散热设备向房间输送比室内温度 高的空气，直接向房间供热。利用热 空气向房间供热的系统，称为热风供 暖系统。 热风供暖系统既可以采用集中送风的 方式，也可以利用暖风机加热室内再 循环空气的方式以及风机盘管的方式 向房间供热。

采暖系统原理图

采暖系统原理图

采暖系统原理图
热水供暖系统分类：
按系统循环动力的不同，可分为重力(自然)循环系统和机械循环系统。

按供、回水方式的不同，可分为单管系统和双管系统。

按系统管道敷设方式的不同，可分为垂直式和水平式系统。

按热媒温度的不同，可分为低温水供暖系统和高温水供暖系统。

低温水与高温水：在我国习惯认为水温低于100℃的热水为低温水，水温超过100℃的热水称为高温水
室内热水供暖系统大多采用低温水作为热媒。

设计供回水温度采用95℃/70℃。

高温水供暖系统一般在生产厂房中应用。

设计供回水温度大多采用120~130℃/70~80℃。

热水采暖系统
采暖系统常用的热媒有水、蒸汽、空气。

以热水作为热媒的采暖系统称为热水采暖系统。

热水采暖系统的热能利用率高，输送时无效热损失较小，散热设备不易腐蚀，使用周期长，且散热设备表面温度低，符合卫生要求;系统操作方便，运行安全，易于实现供水温度的集中调节，系统蓄热能力高，散热均匀，适于远距离输送。

系统中的水在锅炉中被加热到所需要的温度，并用循环水泵作动力使水沿供水管流入各用户，散热后回水沿水管返回锅炉，水不断地在系统中循环流动。

系统在运行过程中的漏水量或被用户消耗的水量由补给水泵把经水处理装置处理后的水从回水管补充到系统内，补水量的多少可通过压力调节阀控制。

膨胀水箱设在系统最高处，用以接纳水因受热后膨胀的体积。

《建筑设备工程CAD制图与识图》04--采暖工程

《建筑设备工程CAD制图与识图》04--采暖工程
38
4) 点按Select Filter栏左上角的实体类型下拉列表框，选择Circle Radius, 此时下拉列表框下边的X:行的下拉列表框和编辑框变黑，表示此时可 用，点按下拉列表框，将 = 改为 > ,再在编辑框内键入50，然后点按 Add to List按钮。 5) 点按Apply按钮，退出对话框，要求用户选择目标，这时用户可以 综合使用点选、Window方式和Crossing方式进行选择，不符合条件的 实体将会被系统自动滤掉。 用户如果用空回车响应Select objects，系统仍提示Select objects，但 这时已退出过滤选择方式，用户可以用常规方法选择目标，若要再次 使用过滤器，需重新键入’Filter。
暖通-注释
M-ANTO
注释
34
4.3 采暖系统CAD制图
4.3.1 图层设置 在前述图层设置的基础上，还可以细分，比如供水管可 以分为供水立管、供水支管、供水设备、供水标注等。 供水立管的中英文图层名分别为“暖通—采暖—供水— 立管”、“M-HOTW-SUPP-VPIP”。
35
4.3.2 相同内容的绘制
19
(2) 画法 1) 采暖系统轴测图应以轴测投影法绘制，并宜采用正等轴测 或正面斜二测投影法。 2) 采暖系统轴测图宜用单线绘制。。 3) 系统轴测图宜采用与相对应的平面图相同的比例绘制。 4) 需要限定高度的管道，应标注相对标高。
20
5) 散热器画法，其规格、数量应按下列规定标注： ① 柱式、圆翼形式散热器的数量，应注在散热器内（图4-3 a）。 ② 光管式、串片式散热器的规格、数量，应注在散热器的上方（图4-3 b）。
所述的制图方法和原则也适用于空调水系统，尤其是竖向分层式 风机盘管水系统。

别墅供暖系统施工图绘制

别墅供暖系统施工图绘制
项目一 别墅供暖系统设计
锅
炉
与 供
1.6别墅供暖系统施工图绘制
热
工
程
设
计
一、绘图的基本知识
1、一般规定
（1）图线
锅 1）图线的基本宽度b和线宽组，应根据图样的比例、类
炉
别及使用方式确定；
与 2）基本宽度b宜选用0.18,0.35,0.5,0.7,1.0mm；
供 3）图样中仅使用两种线宽的情况，线宽组宜为b和0.
与 3）散热器宜按图5.5.3—a、b的画法绘制，其规格、数量
供
应按下列规定标注：
热 ①柱式圆翼形式散热器的数量
工 应注在散热器内（图5.5.3—a）。 程
设
计
一、绘图的基本知识
2、图样画法
（6）系统图
锅 炉
3）散热器宜按图5.5.3—a、b的画法绘制，其规格、数量 应按下列规定标注：
与 ②光管式、串片式散热器的规格、数量应注在散热器的上
明”的形式在图纸右下方、标题栏的上方书写，并用
热
“1, 2, 3......”进行编号。
工 程
6）一张图幅内绘制平、剖面等多种图样时，宜按平面图
设
、剖面图、安装详图，从上至下、从左至右的顺序排列
计
;当一张图幅绘有多层平面图时，宜按建筑层次由低至
高，由下至上顺序排列。
一、绘图的基本知识
2、图样画法
（1）一般规定
热
25b,三种线宽的线宽组宜为b,0. 50和0. 25b。如表
工
2.1.3所示
程
设
计
一、绘图的基本知识
1、一般规定
（1）图线
锅 4）在同一张图纸内，
炉 与
各不同线宽组的细线 ，可统一采用最小线 宽组的细线；

采暖系统图画法

采暖系统图画法

经过利康和崂山体育馆两个工程的锻炼，自我感觉在采暖系统上已经有了初步的认识，和独立达成系统图的能力。

一、画系统图第一你的平面图是正确的平面图（图1）中图 1平面图管径、管线遮挡、编号等都正确的状况下，能够用天正软件自动生成系统图。

而后为了出图清楚，能够将 45 度倾斜的管线间距拉大，一般为 200（图 2）即可。

图2 系统图二、有了骨架，剩下的就是往管线上搭东西。

第一是暖气片。

暖气片的朝向依据平面图中一一对应来画即可。

注意上供上回（图3、图 4）和下供下回（图 5、图 6）等不同供回水方式中管线连结散热器的不同画法。

图 3 上供上回平面图图 4 上供上回系统图图 5 下供下回平面图图 6 下供下回系统图画完暖气片的地点，不要忘掉标明暖气片数（图 7、图 8）。

图 7 暖气片数平面图画法图 8 系统图中暖气片数画法三、其次就是管径的标明（图9、图 10）。

图 9-1 平面图中管径标明图 10-1 系统图中管径标明图 9-2 平面图中管径标明图 10-2 系统图中管径标明图 9-3 平面图中管径标明图 10-3 系统图中管径标明图 9-4 平面图中管径标明图 10-4 系统图中管径标明四、接下来就是坡度的标明，水汽同向 i=0.003，水汽逆向 i=0.005，但是在图中其实不需要标出详细的数字。

只要标出所坡的方向就够了。

平面图中和系统图中的画法也是不同样的（图 11、图 12）。

图 11 平面图中坡度画法图 12 系统图中坡度画法尽量是 45 度倾斜而且箭头在同一条45 度直线上。

五、自动排气阀有了坡度自然要有排气阀，需要有引出标明注明排气阀的型号。

在平面图中不漂亮出自动排气阀的作用，但在系统图中了如指掌，能够直观看出系统的最高点。

此外，假如出现如图 15 的状况，立管底部需要加泄水丝堵。

画法以下列图所示。

图 13 平面图中排气阀画法图 14 系统图中排气阀画法图 15 系统图中坡度特别状况六、固定支架一般打在靠梁或柱的地方。

1-1-3-2绘制供暖系统施工图的方法(精)

1-1-3-2绘制供暖系统施工图的方法(精)

实训练习：
1.绘制机械循环上供下回单管顺流式热水供暖系统供暖施工图训练
某学校二层教学楼的建筑平面图，该建筑物层高3.9m。

采用机械循环上供下回单管顺流式系统，供水温度95℃，回水温度70℃。

锅炉房建在该建筑物的北向。

试绘制该建筑物的供暖系统一层、二层平面布置图和供暖系统图，平面图和系统图均采用1：100的比例。

2.绘制机械循环上供下回单管顺流式热水供暖系统供暖施工图训练
某二层厂房的建筑平面图，该建筑物层高3.9m。

采用机械循环热水供暖系统，供水温度95℃，回水温度70℃。

锅炉房建在该建筑物的南向。

试绘制该建筑物的供暖系统一层、二层平面布置图和供暖系统图，平面图和系统图均采用1：100的比例。

3.
某小区三层民用住宅的建筑平面图，该建筑物层高3.0m。

采用机械循环热水供暖系统，供水温度95℃，回水温度70℃。

锅炉房建在该建筑物的北向。

试绘制该建筑物的供暖系统一层、二层、三层平面布置图和供暖系统图，平面图和系统图均采用1：100的比例。

采暖工程CAD构造图纸

采暖工程CAD构造图纸
宿舍主卧室书房起居室起居室卧室卧室卧室厨房储藏间餐厅车库工人房内庭院内庭院内庭院内庭院内庭院影壁监控厨房卧室卧室卧室餐厅宿舍主卧室书房%%p0.000-0.390卧室-0.130-0.520-0.650-0.260-0.130-0.260-0.520女主人卧室起居室厨房储藏间餐厅车库会议室工人房更衣室更衣室男主人卧室储藏内庭院内庭院影壁内庭院内庭院内庭院卧室书房卧室卧室卧室卧室暖施 4三号院暖气干管平面%%p0.000-0.390-0.130-0.130-0.130-0.520-0.650-0.260-0.130-0.130-0.260-0.520-0.390-0.390-0.600-0.150淋浴更衣淋浴机房游泳池台球房棋牌室KTV乒乓球监控主卧室内庭院卧室卧室储藏间内庭院工人房卫生间卫生间卫生间内庭院卫生间女主人卧室内庭院卧室卧室卫生间卫生间厨房餐厅车库更衣暖施 3二号院暖气干管平面暖施 2一号院暖气干管平面门厅-0.260-0.520-0.650-0.260-0.520-0.520-0.130-0.130-0.390-0.3901号院2号院3号院-0.450-0.1501号院2号院3号院1号院2号院3号院DN32 -0.30DN32 -0.30DN40DN40DN32 -0.30DN32 -0.30DN32 -0.45DN32 -0.45DN50 -0.57DN50 -0.75DN80 -1.20DN80 -1.20DN32 -0.45DN32 -0.45DN32DN32DN50DN50DN20 -0.50DN20 -0.50DN32 -0.58DN32 -0.58DN25 -0.60DN25 -0.60DN25 -0.80DN25 -0.80DN32DN32DN32DN32DN50 -1.50DN50 -1.50DN32 -0.45DN32 -0.45DN25DN25DN50DN50D
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

通过利康和崂山体育馆两个工程的锻炼，自我感觉在采暖系统上已经有了初步的认识，和独立完成系统图的能力。

一、画系统图首先你的平面图是正确的平面图（图1）中
图1平面图
管径、管线遮挡、编号等都正确的情况下，可以用天正软件自动生成系统图。

然后为了出图清晰，可以将45度倾斜的管线间距拉大，一般为200（图2）即可。

图2 系统图
二、有了骨架，剩下的就是往管线上搭东西。

首先是暖气片。

暖气片的朝向根据平面图中一一对应来画即可。

注意上供上回（图3、图4）和下供下回（图5、图6）等不同供回水方式中管线连接散热器的不同画法。

图3上供上回平面图
图4 上供上回系统图
图5下供下回平面图
图6下供下回系统图
画完暖气片的位置，不要忘记标注暖气片数（图7、图8）。

图7暖气片数平面图画法
图8系统图中暖气片数画法三、其次就是管径的标注（图9、图10）。

图9-1平面图中管径标注
图10-1系统图中管径标注
图9-2平面图中管径标注图10-2系统图中管径标注图9-3平面图中管径标注图10-3系统图中管径标注图9-4平面图中管径标注
图10-4系统图中管径标注
四、接下来就是坡度的标注，水汽同向i=0.003，水汽逆向i=0.005，可是在图中并不需要标出具体的数字。

只需标出所坡的方向就够了。

平面图中和系统图中的画法也是不一样的（图11、图12）。

图11平面图中坡度画法
图12系统图中坡度画法
尽量是45度倾斜并且箭头在同一条45度直线上。

五、自动排气阀
有了坡度自然要有排气阀，需要有引出标注标明排气阀的型号。

在平面图中不好看出自动排气阀的作用，但在系统图中一目了然，可以直观看出系统的最高点。

另外，如果出现如图15的情况，立管底部需要加泄水丝堵。

画法如下图所示。

图13平面图中排气阀画法
图14系统图中排气阀画法
图15系统图中坡度特殊情况
六、固定支架一般打在靠梁或柱的地方。

穿防火墙处必须要打固定支架。

图16平面图中固定支架打法
图17系统图中固定支架打法
七、系统中各立管的编号
采用大写英文字母ABCD编号即可。

编号放在立管旁边（图15）。

图18系统图中立管编号
八、系统图中还需要有阐明采暖管道是从哪接入还有排气阀的型号标注也需要引出标注。

距基线0.1.
图19引出标注
总之，系统图大概需要注意这些地方，如果对自己要求严格可以考虑将标注的尺寸标准化。
