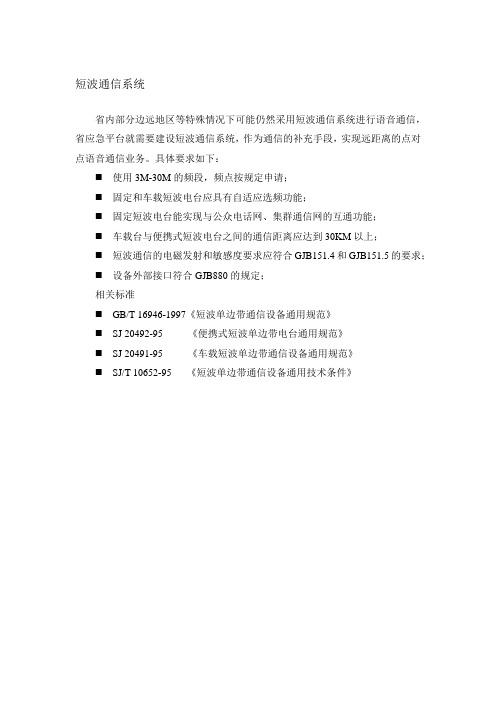

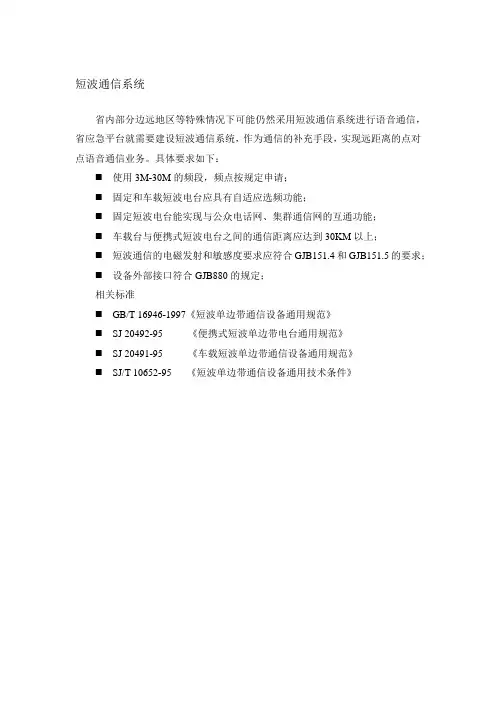

一、短波通信概述 (1)二、短波通信的优势 (2)三、短波通信的一般原理 (2)3.1.无线电波传播 (2)3.2 电离层的作用 (4)3.3 短波频率范围 (4)3.4 短波传播途径 (4)四、单边带概念 (5)4.1 单边带的定义 (5)4.2 单边带的优点 (5)五、优化短波通信的方法 (6)5.1 正确选用工作频率 (6)5.2计算机测频 (7)5.3 正确选择和架设天线地线 (7)六、短波电台天线知识 (7)6.1了解天线的基本工作原理 (7)6.2正确选择电台天线 (8)6.3正确处理天线价格与质量的关系 (8)6.4常用的天线 (9)6.4.1用于全方位通信的三角组合型全向全角天线 (9)6.4.2兼顾全向和定向两种用途的高增益三线式天线 (9)七、工程施工要点 (10)7.1正确架设天线和连接馈线 (10)7.2电台和天线的匹配 (10)7.3正确埋设接地体和连接地线 (11)7.4选用先进优质的电台和电源 (11)八、短波电台的应用 (12)9.1 近距离盲区及解决方法 (13)小知识： (14)一、衡量天线性能因素 (14)二、几种常用的短波天线 (15)一、短波通信概述短波通信是利用波长为100-10米(3-30兆赫兹)的电磁波进行的无线电通信，也称高频通信，主要靠天波传播，可经电离层一次或数次反射，最远可传至上万公里，如按气候、电离层的电子密度和高度的日变化，以及通信距离等因素选择合适的频率，就可用较小功率进行远距离通信。
但是由于电离层的高度和密度容易受昼夜、季节、气候等因素的影响，所以短波通信的稳定性较差，噪声较大。
目前，它广泛应用于电报、电话、低速传真通信和广播等方面。
由于采用大气空间及电离层为传输媒介无需投资，仅需配置短波收发信机和天线、馈线系统即可组成短波通信系统。
该系统通信设备较简单，机动性大，因此，可用于电话、电报、传真和广播等业务，特别适合应急通信和抗灾通信。
短波通信载频低，可用频带窄，容量不大，并且稳定性较差，所以较少用于民用通信。
但近几年，随着新技术的发展，利用计算机进行自动测量传播参数和自动选择最佳通信频率的高频自适应通信，不但使电报电话短波通信可随时保持畅通，而且还可以进行数据速率达4800比特/秒的低速数据通信。
二、短波通信的优势尽管当前新型无线电通信系统不断涌现，短波这一古老和传统的通信方式仍然受到全世界普遍重视，不仅没有被淘太，还在快速发展。
其原因主要有三：1、短波是唯一不受网络枢钮和有源中继体制约的远程通信手段，一但发生战争或灾害，各种通信网络都可能受到破坏，卫星也可能受到攻击。
无论哪种通信方式，其抗毁能力和自主通信能力与短波无可相比；2、在山区、戈壁、海洋等地区，超短波覆盖不到，主要依靠短波；3、与卫星通信相比，短波通信不用支付话费，运行成本低。
三、短波通信的一般原理3.1.无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。
无线电波一般指波长由100,000米到0.75毫米的电磁波。
根据电磁波传播的特性，又分为超长波、长波、中波、短波、超短波等若干波段，其中：超长波的波长为100,000米~10,000米，频率3~30千赫；长波的波长为10,000米~1,000米，频率30~300千赫；中波的波长为1,000米~100米，频率300千赫~1.6兆赫；短波的波长为100米~10米，频率为1.6~30兆赫；超短波的波长为10米~1毫米，频率为30~300,000兆赫（注：波长在1米以下的超短波又称为微波）。
频率与波长的关系为：频率=光速／波长。
常见的传播方式有：●地波（地表面波）传播沿大地与空气的分界面传播的电波叫地表面波，简称地波。
其传播途径主要取决于地面的电特性。
地波在传播过程中，由于能量逐渐被大地吸收，很快减弱（波长越短，减弱越快），因而传播距离不远。
但地波不受气候影响，可靠性高。
超长波、长波、中波无线电信号，都是利用地波传播的。
短波近距离通信也利用地波传播。
●直射波传播直射波又称为空间波，是由发射点从空间直线传播到接收点的无线电波。
直射波传播距离一般限于视距范围。
在传播过程中，它的强度衰减较慢，超短波和微波通信就是利用直射波传播的。
在地面进行直射波通信，其接收点的场强由两路组成：一路由发射天线直达接收天线，另一路由地面反射后到达接收天线，如果天线高度和方向架设不当，容易造成相互干扰（例如电视的重影）。
限制直射波通信距离的因素主要是地球表面弧度和山地、楼房等障碍物，因此超短波和微波天线要求尽量高架。
●天波传播天波是由天线向高空辐射的电磁波遇到大气电离层折射后返回地面的无线电波。
电离层只对短波波段的电磁波产生反射作用，因此天波传播主要用于短波远距离通信。
散射传播散射传播是由天线辐射出去的电磁波投射到低空大气层或电离层中不均匀介质时产生散射，其中一部份到达接收点。
散射传播距离远，但是效率低，不易操作，使用并不广泛。
3.2 电离层的作用电离层对短波通信起着主要作用，因此是我们研究的重点。
电离层是指从距地面大约60公里到2000公里处于电离状态的高空大气层。
上疏下密的高空大气层，在太阳紫外线、太阳日冕的软X射线和太阳表面喷出的微粒流作用下，大气气体分子或原子中的电子分裂出来，形成离子和自由电子，这个过程叫电离。
产生电离的大气层称为电离层。
电离层分为D、E、F1、F2四层。
D层高度60~90公里，白天可反射2~9MHz的频率。
E层高度85~150公里，这一层对短波的反射作用较小。
F层对短波的反射作用最大，分为F1和F2两层。
F1层高度150~200公里，只在日间起作用，F2层高度大于200公里，是F层的主体，日间夜间都支持短波传播。
电离层的浓度对工作频率的影响很大，浓度高时反射的频率高，浓度低时反射的频率低。
电离的浓度以单位体积的自由电子数（即电密度）来表示。
电离层的高度和浓度随地区、季节、时间、太阳黑子活动等因素的变化而变化，这决定了短波通信的频率也必须随之改变。
3.3 短波频率范围电离层最高可反射40MHz的频率，最低可反射1.5MHz的频率。
根据这一特性，短波工作频段被确定为1.6MHz - 30MHz。
3.4 短波传播途径短波的基本传播途径有两个：一个是地波，一个是天波。
地波沿地球表面传播，其传播距离取决于地表介质特性。
海面介质的电导特性对于电波传播最为有利，短波地波信号可以沿海面传播1000公里左右；陆地表面介质电导特性差，对电波衰耗大，而且不同的陆地表面介质对电波的衰耗程度不一样（潮湿土壤地面衰耗小，干燥沙石地面衰耗大）。
短波信号沿地面最多只能传播几十公里。
地波传播不需要经常改变工作频率，但要考虑障碍物的阻挡，这与天波传播是不同的。
短波的主要传播途径是天波。
短波信号由天线发出后，经电离层反射回地面，又由地面反射回电离层，可以反射多次，因而传播距离很远（几百至上万公里），而且不受地面障碍物阻挡。
但天波是很不稳定的。
在天波传播过程中，路径衰耗、时间延迟、大气噪声、多径效应、电离层衰落等因素，都会造成信号的弱化和畸变，影响短波通信的效果。
四、单边带概念在无线电通信中，传送信息的载体是特定频率的载波（也称为主频）。
那么信息又是如何放到载波上的呢？这就引出了“调制”的概念。
调制就是将信息的动态波形通过一定形式加到载波上发送出去，接收台收到被调制的载频信后，再还原信息。
调制分为幅度调制（简称“调幅”）、频率调制（简称“调频”）、相位调制（简称“调相”）三种。
中波、短波一般采用调幅方式，超短波一般采用调频方式。
根据国际协议，短波通信必须使用单边带调幅方式（SSB），只有短波广播节目可以使用双边带调幅方式（AM）。
因此，国内外使用的短波电台都是单边带电台。
4.1 单边带的定义调幅信号的频谱是由中央载频和上下两个边带组成的。
将载频和其中一个边带加以抑制，剩下的一个边带就成为单边带信号。
如果用一个边带再加上部份载频或全部载频，就成为兼容式调幅信号。
下面用图示的方法说明单边带信号是怎样产生的。
4.2 单边带的优点单边带的优点是：●提高了频谱利用率，减少信道拥挤；●节省发射功率约四分之三；●减少信道互扰；●抗选择性衰落能力强。
一部100W单边带电台的实际通话效果，相当于过去1000W以上双边带电台。
五、优化短波通信的方法由于短波传输存在固有弱点，短波信号的质量不如超短波。
不过我们可以通过一些途径改善短波信号质量，使其尽可能接近超短波。
改善短波信号质量的三大要素是：正确选用工作频率；正确选择和架设天地线；选用先进优质的电台和电源等设备。
5.1 正确选用工作频率短波频率和超短波频率的使用性质完全不同。
超短波属于视距通信，距离短，可以固定使用频段内的任何频点；而短波频率则受到电离层变化、通信距离和方向、海拔高度、天线类型等多种因素的影响和限制。
用同一套电台和天线，选用不同频率，通信效果可能差异很大。
对于有经验的短波工作者来说，选频并不困难，其中有明显的规律性可循。
一般来说：日频高于夜频（相差约一半）；远距离频率高于近距离；夏季频率高于冬季；南方地区使用频率高于北方；等等。
另外，在东西方向进行远距离通信时，因为受地球自转影响，最好采用异频收发才能取得良好通信效果。
如果所用的工作频率不能顺畅通信时，可按照以下经验变换频率：（1）接近日出时，若夜频通信效果不好，可改用较高的频率；（2）接近日落时，若日频通信效果不好，可改用较低的频率；（3）在日落时，信号先逐渐增强，而后突然中断，可改用较低频率；（4）工作中如信号逐渐衰弱，以致消失，可提高工作频率；（5）遇到磁暴时，可选用比平常低一些的频率。
5.2计算机测频利用计算机测频软件预测可用频率对短波通信很有帮助，是国外经常采用的先进技术手段。
计算机测频系统能够根据太阳黑子活动规律等因素，结合不同地区的历史数据，预测两点之间在未来一段时期每天各时节的可用频段，具有较高参考价值。
美国、欧盟、澳大利亚政府的计算机测频系统数据比较准确，它们通过分布在全球的监测点采集和跟踪各种环境参数的变化提供频率依据。
其中澳大利亚的ASPAS系统面向全世界提供测频服务，安装和服务费用不高，很有使用价值。
5.3 正确选择和架设天线地线天线和地线是很多短波用户容易忽视的问题。
当通信质量不好时，很多人习惯于从电台上找原因，而实际上信号不良常常源自天线或地线。
短波和超短波使用的天线是完全不同的。
超短波通信因为使用频率高，波长短，天线可以做得很小，通常为直立鞭状天线。
而短波通信因使用的频率较低，天线必须做得足够大才能有效工作。
简单的规律是：天线的长度达到所使用频率的1/2波长时，天线的效率最高。
六、短波电台天线知识6.1了解天线的基本工作原理短波天线分地波天线和天波天线两大类。
