一、CORS站点的选址要求
1、Cors站需要24小时连续不断地进行卫星数据的采集，因此，对于周围的环境有一定的要求，CORS站选址应符合下列规定：（1）站址应选在基础坚实稳定，易于长期保存；
（2）站址周围应便于安置接收设备和方便作业，视野开阔；
（3）站址与周围电视台等大功率无线电发射源的距离应大于200米，与高压输电线的距离应大于100米；
（4）站址附近不应有大型建筑物、玻璃幕墙及大面积水域等强烈干扰接收机接收卫星信号的物体等。

北方信息控制公司，拟建的Cors站点的周围环境符合以上要求。

拟建的Cors站点的四周环境图
2、考虑到cors站的长期稳定的运行和沉降的因素，因此cors站
的点位选取在符合选点基本要求的基础上，对于建设屋顶型的cors站，应选在建筑物的承重横梁上。

拟建的Cors站点位置的承重梁位置
二、Cors站的建设尺寸
三、观测墩土建情况
(1)、楼面的承重柱上用水钻至少钻3-4个深6~8cm、间距约为16cm 的矩形排列的钻孔。

（图A）
(2)、在四个钻孔中植入直径为20mm的螺纹钢筋（长度视观测墩
设计高度定），作为观测墩支柱的主筋；主筋上每隔15cm捆扎一个钢筋直径为8mm的钢筋
圈形成钢笼；再捆扎相应的基座钢笼。

（图B、C）
图A 图B
图C 图D
(3)、将直径为300mm的无缝不锈钢管套在主支柱钢笼外，保证观测墩的外观美观。

（图D）
(4)、保证观测墩的坚固牢靠，建成后的外观如图E。

图E。

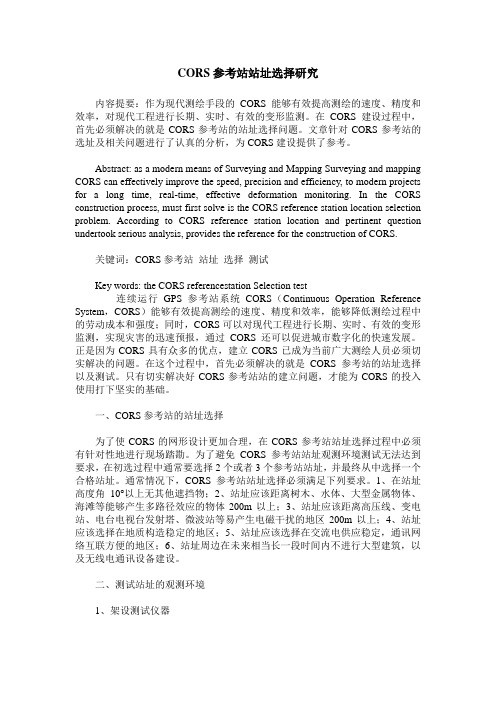

CORS参考站站址选择研究内容提要：作为现代测绘手段的CORS能够有效提高测绘的速度、精度和效率，对现代工程进行长期、实时、有效的变形监测。

在CORS建设过程中，首先必须解决的就是CORS参考站的站址选择问题。

文章针对CORS参考站的选址及相关问题进行了认真的分析，为CORS建设提供了参考。

Abstract: as a modern means of Surveying and Mapping Surveying and mapping CORS can effectively improve the speed, precision and efficiency, to modern projects for a long time, real-time, effective deformation monitoring. In the CORS construction process, must first solve is the CORS reference station location selection problem. According to CORS reference station location and pertinent question undertook serious analysis, provides the reference for the construction of CORS.关键词：CORS参考站站址选择测试Key words: the CORS referencestation Selection test连续运行GPS参考站系统CORS（Continuous Operation Reference System，CORS）能够有效提高测绘的速度、精度和效率，能够降低测绘过程中的劳动成本和强度；同时，CORS可以对现代工程进行长期、实时、有效的变形监测，实现灾害的迅速预报，通过CORS还可以促进城市数字化的快速发展。

C O R S站建设方案华测 The latest revision on November 22, 2020迁安市GPS连续运行参考站方案书上海华测导航技术有限公司中国上海目录前言连续运行参考站系统（Continuous Operational Reference System，简称CORS系统）是现代GNSS发展热点之一。

CORS系统将网络化概念引入到了大地测量应用中，该系统的建立不仅为测绘行业带来深刻的变革，而且也将为现代网络社会中的空间信息服务带来新的思维和模式。

CORS是由卫星定位接收机（含天线）、计算机、气象设备、通讯设备及电源设备、观测墩等构成的观测系统。

它长期连续跟踪观测卫星信号，通过数据通讯网络定时、实时或按数据中心的要求将观测数据传输到数据中心。

它可独立或组网提供实时、快速或事后的数据服务。

而按照服务响应时间区分，CORS 系统可分为静态、准动态和实时动态三种类型。

静态或准动态的CORS系统主要采用事后或准动态的精密处理技术，实时动态CORS系统主要采用实时相位差分技术（Real Time Kinematic，RTK），近年则以网络RTK技术为主要发展方向；实际上，实时动态CORS系统包含了静态或准动态的CORS系统的全部功能。

迁安市连续运行参考站系统（Qian An Continuous Operational System，以下简称QA-CORS）由参考站、数据通信、系统控制中心、用户数据中心、用户子系统五个子系统组成，各子系统通过计算机网络互联。

系统的数据服务分为两种方式：第一是通过拨号服务器以无线数据通信方式向用户提供实时精密定位服务；第二是通过Internet网络向用户提供精密事后处理的数据服务。

与常规RTK定位技术相比，QA-CORS技术的电离层、对流层等改正考虑较好，定位可靠性和精度较高，作用范围较大，同时最大程度上保护了用户的设备投入。

CORS技术是GNSS测量技术发展中革命性的突破，其意义不亚于由平板测量到数字化测量或常规控制测量到GNSS测量的技术革命。

目录一选点 (1)二测试 (2)2.1 NovAtel CDU软件的设置 (2)2.2 QC软件的安装与应用 (4)三基站建设 (7)3.1观测墩的建设 (7)3.2机房的建设 (9)3.3混凝土施工要求 (10)四网络连接与服务器设置 (12)4.1 网络连接方式 (12)4.2硬件的连接 (13)4.3服务器的设置 (13)4.4设置路由器 (15)五软件设置 (18)5.1 EagleBase介绍 (18)5.2 Eagleserver界面介绍 (24)一选点CORS基准站选址设计是CORS整体技术设计的一项重要内容，关系到整个CORS 系统是否能良好运行。

CORS基准站选址设计原则如下：1 根据以下原则进行初步选址:①远离周边的高大建筑、树、水体、海滩和易积水地带,其距离不小于200 m；②应有10°以上的地平高度角卫星通视条件；③远离电磁干扰区(微波站、无线电发射台、高压线穿越地带等)和雷击区,其距离不小于200 m；④避开铁路、公路等易产生振动的地点；⑤基准站应避开地质构造不稳定区域:断层破碎带,易于发生滑坡、沉陷等局部变形的地点(如采矿区、油气开采区、地下水漏斗沉降区等) ,易受水淹或地下水位变化较大的地点；⑥便于接入公共通信网络；⑦具有稳定、安全可靠的交流电电源；2 在初选的站址上，按以下原则进行站址的最终确定：①在初选站点位置进行踏勘,确认站址处的承重能力，最终站址应设立在承重力柱或承重墙之上；②在该站址上架设大地型扼流圈天线,并与CORS主机相连,使用NovAtel CDU软件进行多路径效应和信噪比分析；③实地进行观测,以30s采样间隔记录设计运行时间段内的卫星信号观测数据,分析观测卫星星历文件，如果出现卫星颗数少或星历文件毛刺多，则需要变更站址。

站址的好坏关系到整个CORS系统的运行情况，请各同事严格按照以上原则进行站址的选择。

二测试2.1 NovAtel CDU软件的设置1 在“CORS安装文件”目录下点击，进行NovAtel CDU软件的安装。

迁安市GPS连续运行参考站方案书上海华测导航技术有限公司中国上海目录第一章迁安市CORS连续运行参考站 (5)1.1 概况 (5)1.2 CORS的建设过程 (7)第二章QA-CORS系统的整体概述 (8)2.1系统组成 (8)2.2技术依据 (8)2.3工程目标 (10)2.4系统工程内容 (10)2.5系统所具备的功能 (10)2.6系统技术指标 (11)2.7系统组成结构图 (11)2.8 QA-CORS系统工作原理 (12)第三章各子系统定义 (13)3.1参考站准站子系统 (13)3.1.1参考站数据结构 (13)3.1.2参考站建设 (15)3.2数据通信子系统 (44)3.2.1数据通讯技术要求 (44)3.2.2通信协议 (44)3.2.3通讯网络 (45)3.3控制中心子系统 (45)3.4用户数据中心子系统 (46)3.4.1数据中心服务器各软件系统 (46)3.5用户子系统 (49)第四章关键技术 (51)4.1参考站高稳定性高精度定位技术及相应动态坐标框架的建立 (51)4.2快速和动态GPS定位技术 (51)4.3地震与工程形变高精度监测技术 (51)4.4坐标系转换与高程系统转换技术 (52)4.5系统运行完备性分析与可靠安全性监测技术 (52)4.6多功能数据格式产生、分流、处理和服务网络管理技术 (52)4.7系统可靠性及安全正常运行的技术 (52)4.8为实现一台GPS接收机进行多参考站网络RTK实时定位的通信技术。

(53)第五章QA-CORS应用范围 (53)5.1应用类型 (53)5.1.1测绘类应用 (54)5.1.2高精密测量 (54)5.1.3控制测量 (54)5.1.4大比例尺测图 (55)5.1.5施工放样 (56)5.1.6 GIS 数据采集 (56)5.2非测绘类应用 (58)5.2.1应用于交通 (58)5.2.2应用于农业 (58)5.2.3应用于救援 (58)5.2.4应用于授时校频 (58)第六章系统运行后维护及管理 (59)6.1系统建成后的管理模式 (59)6.2系统运转维持费 (59)6.3商业性服务 (59)第七章结论 (60)附件一：参考站基本配置清单 (61)前言连续运行参考站系统（Continuous Operational Reference System，简称CORS系统）是现代GNSS发展热点之一。

厦门CORS RTK高程精度控制方法CORS RTK（Continuous Operating Reference Station Real-Time Kinematic）是一种采用全球定位系统（GPS）技术的高精度测量方法。

该方法通过在厦门地区的固定参考站点上设置GPS接收器，可提供实时的高精度定位服务。

这种方法在测量、工程建设和地理信息系统等领域中得到了广泛应用。

1. 参考站点的选择：在进行高程精度控制时，需要选择准确、稳定的参考站点。

参考站点应尽可能远离遮挡物，避免信号干扰。

在厦门地区，可以选择一些较高且视野开阔的地点，如高楼顶部、山顶等。

2. 基线长度的控制：基线长度是指参考站点与测量点之间的距离。

较长的基线长度有助于提高测量的精度，但同时也会增加信号传输的延迟。

在控制基线长度时，需要在保证精度的前提下尽量缩短基线长度，以确保实时性和稳定性。

3. 信号接收设置：接收器的信号接收设置对高程精度的控制至关重要。

在厦门CORS RTK中，应选择合适的信号接收频段，以获得最佳的高程测量结果。

还需要根据实际情况调整信号接收机的工作频率、增益等参数，以确保信号的稳定性和可靠性。

4. 数据处理和纠正：CORS RTK在测量过程中会产生原始数据，需要进行数据处理和纠正，以获得精确的高程测量结果。

数据处理包括数据格式转换、数据滤波和数据平差等过程。

纠正则包括钟差、大气延迟和多路径干扰等误差的校正。

5. 可视化和报告：高程测量结果可以通过可视化和报告方式进行呈现。

可以使用地理信息系统（GIS）软件进行数据可视化，以便更直观地展示测量结果。

还可以生成高程精度报告，对测量结果进行评估和分析。

厦门CORS RTK高程精度控制方法通过合理的参考站点选择、基线长度控制、信号接收设置、数据处理和纠正以及可视化和报告等手段，可以提供高精度的高程测量结果。

还需要在实际测量中结合地形、气候和设备等因素进行综合考虑和调整，以确保测量的精度和可靠性。

基站观测墩的选址：现场选点原则：1．参考站的位置要尽量选在有效半径能覆盖测区范围内的点上。

2．参考站之间作用距离一般在25Km~60Km。

低纬度、电离层活跃、高差较大的地方作用距离短些；3．天线上空视野开阔、无遮挡；4．周围无大面积水域或者玻璃墙，减弱多路经效应影响；5．周围无大功率发射塔或者其他电磁波干扰源；6．可靠的市电、网络通讯系统。

7．有一定的安全保证、防止盗窃及破坏。

8．交通便利、首选国土、气象、地震部门。

选点环境测试：选中参考站点后还需要对该点进行连续24小时静态GNSS数据观测采集，采样间隔设置为1秒一次，高度截止角设为0-10度，连续观测24小时静态（至少要也要观测白天工作时间范围内的12小时），最好选用诺瓦泰版的RTK 主机来采集静态GNSS数据。

把采集完GNSS数据从主机导入到电脑里，然后用TEQC软件对GNSS静态数据进行数据分析TEQC具体使用说明请参考《TEQC使用说明书》。

如果参考站采用GPRS通讯方式连接服务器的那还要同时也要进行网络测试，看看GPRS网络是否稳定可靠。

用建站的GNSS主机设基站GPRS发查分看看有没有掉线情况。

基准站建设：1.按尺寸定制好钢筋骨架和水泥柱的不锈钢剥皮筒，还有观测墩四方底座（先用大理石粘贴好四方框，上盖开好柱孔）。

左下图是五金加工店定制的钢筋骨架，右下图是模板模具已经安装好，不锈钢皮筒也套好了，只需要把混凝土浇灌进去就可以了，如果模板模具改为做好的大理石框架那就底座一次成型不用后期在拆板贴大理石板了，这样更加坚固快捷。

2.建设参考站墩步骤：A．选好位置：建墩位置找到楼顶称重柱的的正上方，这样保证观测墩稳定坚固。

B．抛开楼顶地面表层的建承重柱的钢筋，将做好的钢筋骨架和称重柱的钢筋焊接起来，（如条件无法达到，就在不影响防水前提只抛开表层，然后将钢筋骨架放在上面，用电钻钻几个孔，打上膨胀螺栓在地面上，在把膨胀螺丝和钢筋固件接在一起，这样钢架就牢牢抓在里楼顶了）。

目录一选点 (1)二测试 (1)2.1 NovAtel CDU软件的设置 (1)2.2 QC软件的安装与应用 (4)三基站建设 (5)3.1观测墩的建设 (6)3.2机房的建设 (8)3.3混凝土施工要求 (9)四网络连接与服务器设置 (10)4.1 网络连接方式 (10)4.2硬件的连接 (11)4.3服务器的设置 (12)4.4设置路由器 (13)五软件设置 (16)5.1 EagleBase介绍 (16)5.2 Eagleserver界面介绍 (23)一选点CORS基准站选址设计是CORS整体技术设计的一项重要内容，关系到整个CORS 系统是否能良好运行。

CORS基准站选址设计原则如下：1 根据以下原则进行初步选址:①远离周边的高大建筑、树、水体、海滩和易积水地带,其距离不小于200 m；②应有10°以上的地平高度角卫星通视条件；③远离电磁干扰区(微波站、无线电发射台、高压线穿越地带等)和雷击区,其距离不小于200 m；④避开铁路、公路等易产生振动的地点；⑤基准站应避开地质构造不稳定区域:断层破碎带,易于发生滑坡、沉陷等局部变形的地点(如采矿区、油气开采区、地下水漏斗沉降区等) ,易受水淹或地下水位变化较大的地点；⑥便于接入公共通信网络；⑦具有稳定、安全可靠的交流电电源；2 在初选的站址上，按以下原则进行站址的最终确定：①在初选站点位置进行踏勘,确认站址处的承重能力，最终站址应设立在承重力柱或承重墙之上；②在该站址上架设大地型扼流圈天线,并与CORS主机相连,使用NovAtel CDU软件进行多路径效应和信噪比分析；③实地进行观测,以30s采样间隔记录设计运行时间段内的卫星信号观测数据,分析观测卫星星历文件，如果出现卫星颗数少或星历文件毛刺多，则需要变更站址。

站址的好坏关系到整个CORS系统的运行情况，请各同事严格按照以上原则进行站址的选择。

二测试2.1 NovAtel CDU软件的设置1 在“CORS安装文件”目录下点击，进行NovAtel CDU软件的安装。
