技术贴：锐志原车功放的接口接线明细，附送mark接线定义锐志原车功放的接口接线明细：图中将每一个接线都做了编号1、前右高音+2、前右高音-3、前左高音+4、前左高音-5、前右门音箱+6、前右门音箱-7、前左门音箱+8、前左门音箱-9、GND10、GND11、后右门音箱+12、后右门音箱-13、后左门音箱+14、后左门音箱-15、中置+16、中置-17、低音+18、低音-19、电源+20、电源+21、同轴控制线（同Mark功放27）22、机头控制线（同Mark功放28）此接口刚刚整理出来，还没有实践。

实践之后回来确认。

[每日热点]:老款捷达再次改款车价最高下调1.5万元回复本帖举报评分Topnanji ngwu wei2楼发表于10-03-14 10:23Mark Levince 凌志Rx350功放接线定义：(戒外出就餐喝酒)支柱会员财产 288 帖子 266 注册 10-02-2 8 来自江苏|南京状态离线个人主页|资料|相册发短消息|加为好友1、后右门高音+2、后右门高音-3、后左门高音+4、后左门高音-5、前右门高音+6、前右门高音-7、前左门高音+8、前左门高音-9、前右门音箱+10、前右门音箱-11、前左门音箱+12、前左门音箱-13、中置+14、中置-15、后左门音箱+16、后左门音箱-17、后右门音箱+18、后右门音箱-19、低音炮+20、低音炮-21、GND22、GND23、？24、？25、电源+26、？27、同轴控制线（同松下功放21）28、机头控制线（同松下功放22）。

功放接线示意图下面主要对DVD—功放—音响接线和使用进行一个常识性的讲解，以便大家对功放有一个比较概括的认识。

下面以大坦克功放为例说明进行说明。

功放前面板功放后面板功放前面板的旋钮（从左至右）有输入信号选择控制，低音炮音量控制，混响深度调节，麦克风高音调节，麦克风低音调节，麦克风音量控制，整机电源开关，麦克风输入插座1，麦克风输入插座2，环绕声音量控制，中置声道音量控制，主声道低音控制，主声道高音控制，主声道左右平衡控制，主声道音量控制，等响选择或桥接选择开关。

首先，我们先进行接线，将DVD(音源)，功放，音响，之间相连，在连接之前我们注意！要将功放前面板的旋钮依次调到最低音量，也就是全部向左拧。

接线篇接线方式分为，模拟信号（2声道）输出和5.1声道输出喇叭线音频线5.1声道输出接线两种线材，音频线和喇叭线，音频线用于连接DVD（音源）与功放，喇叭线用于连接功放与音响这种是家庭影院较多使用的方式，先把DVD与您的电视相连接：电视与DVD的连接，只需一根音频线，一端插在电视后边的黄色插口（标识大多为：视频音频输入），另一端插在DVD后面板的黄色插口（标识为：TV OUT）再将DVD与功放相连，音频线的一段有两个颜色的接头（红白），先将音频线一端插在DVD的后接口面板上DVD后面板输出接口处共有6个接口，依次是FRONT LR -------------------------(前置主音箱接口)REAR LR----------------------------（环绕接口）CENTER----------------------------（中置接口）SUBWOOFER---------------------（低音炮接口）5.1声道接线，需要将音频线依次插入这三组接口，音频线的另一端我们也要插入对应功放的三组接口内（DVD）FRONT L 连接（功放）FRO白色接口（DVD）FRONT R 连接（功放）FRO红色接口（DVD）REAR L 连接（功放）SURR白色接口（DVD）REAR R 连接（功放）SURR红色接口（DVD）CENTER连接（功放）CEN接口（DVD）SUBWOOFER 连接（功放）S-WOOFER接口如果都依次对应插完，那就已经成功将DVD与功放连接上了。

车载功放功能连接⽅式及调试说明车载功放功能连接⽅式及调试说明汽车⾳响都是想尽量少占⽤车内空间,所以我们在安装器材时尽量简洁.功放可以根据实际情况，考虑安装到座椅下⾯，或者是后排座椅后⾯，或者是吊装在后隔板上⾯。

功放安装要注意接线正确、安装牢固、⾛线美观、⽅便调试、注意通风散热这⼏个⽅⾯的因素。

⼀般来说，车载功放的难点并不在安装，⽽在调试。

要学会调试功放，⾸先得明⽩功放上⾯⼀些调试旋钮、开关的作⽤，由于车载功放的标识⼀般都为英⽂，给国内的朋友带来了⼀定的困难。

各接⼝功能介绍：1、Ground ：接地端，连接车体（搭铁）。

2、Remote ：遥控开机控制线，与主机遥控开机线相连。

3、Battery ：电源正极，接12V电池正极。

4 、Fuses ：电源保险丝。

5、Speaker terminal ：喇叭线接线端⼦。

调试端：6、Signal inputs ：⾳频输⼊RCA插座，与前级信号源连接。

7、Swi tC h for high-level and low-level input signal ：⾼电平（喇叭线）/低电平（前置放⼤器）输⼊选择开关。

8、Level control ：输⼊信号灵敏度控制器。

调整此旋钮使前级⾳源与功放匹配得更好，保证功放输出最⼤不失真的信号，以获得最佳的⾳质。

9、Bass boost level control ：低⾳加强器，以45HZ为中⼼频率，进⾏0~18DB加强调。

以增加超重低⾳的量感。

顺时针旋转此旋钮时增⼤，逆时针时减⼩。

推动低⾳的声道如果要使⽤此功能，增强功能⼀般不要超3DB。

不过提醒各位，慎⽤此功能。

因为如果盲⽬地加⼤低⾳，会使低⾳严重失真，变得混浊不堪，严重时可能烧喇叭。

低⾳增强：10、high pass control ：⾼通分频点调整旋钮。

可调范围15~4kHz。

⾼通15－4K：11、control for HP/Full range and LP/BP ：全通、低通/带通、⾼通滤波器选择开关。

歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出别克君威引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光(4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号(8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号(19 =深蓝色=方向盘音响控制20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用本田1：MAIN GND主机电源地2：.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源。

一文看懂汽车音响分频器接线方法图解分频器原理从电路结构来看，分频器本质上是由电容器和电感线圈构成的LC 滤波网络，高音通道是高通滤波器，它只让高频信号通过而阻止低频信号；低音通道正好相反，它只让低音通过而阻止高频信号；中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率可以通过，高频成份和低频成份都将被阻止。

在实际的分频器中，有时为了平衡高、低音单元之间的灵敏度差异，还要加入衰减电阻；另外，有些分频器中还加入了由电阻、电容构成的阻抗补偿网络，其目的是使音箱的阻抗曲线心理平坦一些，以便于功放驱动。

位于功率放大器之后，设置在音箱内，通过LC滤波网络，将功率放大器输出的功率音频信号分为低音，中音和高音，分别送至各自扬声器。

连接简单，使用方便，但消耗功率，出现音频谷点，产生交叉失真，它的参数与扬声器阻抗有的直接关系，而扬声器的阻抗又是频率的函数，与标称值偏离较大，因此误差也较大，不利于调整。

将音频弱信号进行分频的设备，位于功率放大器前，分频后再用各自独立的功率放大器，把每一个音频频段信号给予放大，然后分别送到相应的扬声器单元。

因电流较小故可用较小功率的电子有源滤波器实现，调整较容易，减少功率损耗，及扬声器单元之间的干扰。

使得信号损失小，音质好。

但此方式每路要用独立的功率放大器，成本高，电路结构复杂，运用于专业扩声系统。

分频器技术参数第一个，就是分频器的分频点，这个应该不用多说。

第二个，就是所谓分频器的“路”，也就是分频器可以将输入的原始信号分成几个不同频段的信号，我们通常说的二分频、三分频，就是分频器的“路”。

第三个，就是分频器的“阶”，也称“类”。

一个无源分频器，本质上就是几个高通和低通滤波电路的复合体，而这些滤波电路的数量，就是上面所说的“路”。

但是在每一个滤波电路中，还有更精细的设计，换句话说，在每一个滤波电路中，都可以分别经过多次滤波，这个滤波的次数，就是分频器的“阶”。

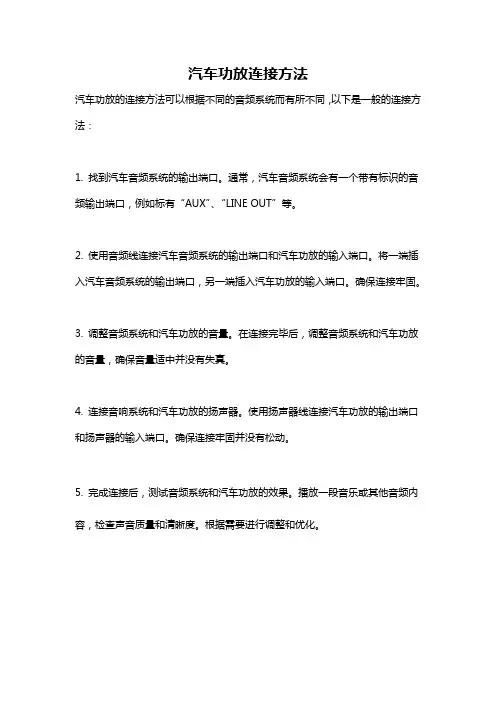

汽车功放连接方法
汽车功放的连接方法可以根据不同的音频系统而有所不同，以下是一般的连接方法：
1. 找到汽车音频系统的输出端口。

通常，汽车音频系统会有一个带有标识的音频输出端口，例如标有“AUX”、“LINE OUT”等。

2. 使用音频线连接汽车音频系统的输出端口和汽车功放的输入端口。

将一端插入汽车音频系统的输出端口，另一端插入汽车功放的输入端口。

确保连接牢固。

3. 调整音频系统和汽车功放的音量。

在连接完毕后，调整音频系统和汽车功放的音量，确保音量适中并没有失真。

4. 连接音响系统和汽车功放的扬声器。

使用扬声器线连接汽车功放的输出端口和扬声器的输入端口。

确保连接牢固并没有松动。

5. 完成连接后，测试音频系统和汽车功放的效果。

播放一段音乐或其他音频内容，检查声音质量和清晰度。

根据需要进行调整和优化。

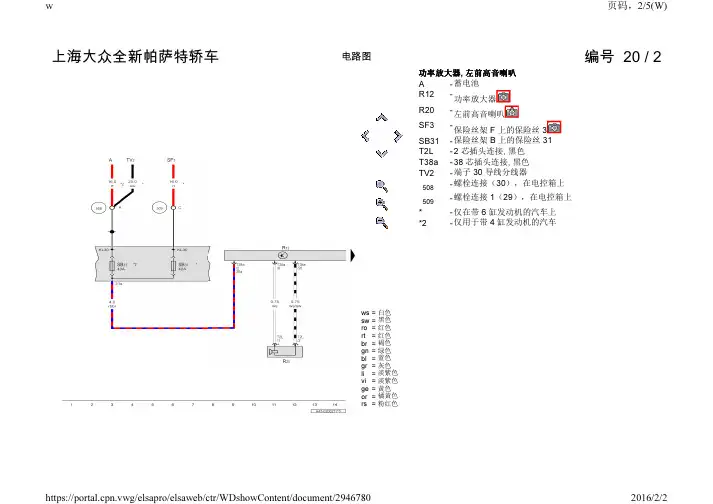

汽车音响接线图展示1分享作者：阳光总照着我已被分享6次复制链接1.2002奥迪A4拆开法.接线图2.本田2.4CD接口图1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源3.别克君威 引脚=颜色= 功能1 =橙色= 音响蓄电池电源2 =黄色= 音响点火电源3 =灰色=背景调光( 2.5L GS3.0)4 =灰色=背景调光( GS+)5 =浅绿色=驻车档信号( GS+)6 ——未使用7 =深绿色= 电话来电静音信号( 3.0L)8 =褐色= 左前扬声器信号+9 =棕色= 左后扬声器信号+10 =深蓝色= 右后扬声器信号+11 =浅绿色= 右前扬声器信号+12 =深绿色= 右前扬声器信号-13 =黑色= 音响接地14 ——未使用15 ——未使用16 ——未使用17 =深绿色= 天线放大器电源18 =浅绿色=后座音响控制信号( 3.0L)19 =深蓝色=方向盘音响控制(3.0L)20 ——未使用21 =灰色= 左前扬声器信号-22 =黄色= 左后扬声器信号-23 =浅蓝色= 右后扬声器信号-24 ——未使用4.丰田海蛳5.歌乐CD接口歌乐碟箱接口资料Clarion、ADDZEST 13针的圆形端子接口资料：此主题相关图片如下：脚位-----功能1-----SI/SO通迅数据输入/输出2-----SCK通迅时钟3-----RELAY CONTROL+继电器控制4-----SRQ通迅请求5-----REMOTE POWER 主机输出控制外部C-BUS的+B电源6-----ACCS SIGNAL-GND 外部输入信号地7-----ACCS SIGNAL-IN LEFT 外部左声道输入8-----ACCS SIGNAL-IN RIGHT 外部右声道输入9-----REMOTE IN 外部控制信号输入10-----+B电源11-----ACCS-CONTROL12-----GND电源地13-----REMOTE OUT控制信号输出6.凌志ES3007.中道CD接口中道Nakamichi碟箱控制接口资料MD-45Z (MD主机)MF-41 (4碟CD碟箱)此主题相关图片如下：引脚----- 功能1----- ACC Control2----- BATT +12V3----- Digital GND4----- DSPSEL5----- Signal R6----- CD-Reset7----- Analog GND8----- Mute CD9----- Signal L10----- TXD11----- RXD12----- SCLK OUT13----- SCLK-IN8.丰田系列丰田大霸王9.福特系列：10。

汽车音响改装功放控制线接线说明汽车音响改装时，主机没有功放控制线，并且主机有RCA输出，无需加高转低时，功放控制线接在哪里？自动天线控制，一般都是尾线的蓝色带0.5A保险的那根线如果还不能确定，功放控制线就直接接到主机的ACC控制线（红色）上，这样车钥匙打在ACC位置时主机待机，功放开启，取下钥匙时主机和功放同时断电追问"一般都是尾线的蓝色带0.5A保险的那根线" 这话看不懂。

请问，重放音乐时，天线不一定会升起啊，迷惑中。

ACC是主机的电源线吧，长时间对功放的控制线圈通电有烧毁的可能吗？回答自动天线控制端是主机自带的功能，有的机器叫做车小灯控制线，一般就是蓝色那根，有的机器这根线带有保险，有的可能没有，只要打开主机电源，这根线就会有电，用来做控制用，你可以用万用表量一下ACC是点火钥匙控制，跟主机后面尾线的红色线是连通的，这根线的电是受车钥匙控制的，车钥匙插进去后转到ACC位置，就有电了，一般是主机尾线的红色线功放上一般有三根线，一根是地线，一根是电源线，一根是控制线，控制线就是控制功放部供电的，控制线有电了，功放部的电源就会接通，控制线不会吃多大电流的，一般也就2、30个毫安功放接线时，地线搭铁或者接到主机尾线的黑色线上，电源接到电瓶的正极或者接到主机尾线的黄色线上，控制线接主机尾线的蓝色线或者是红色线都是可以的追问受益匪浅。

最后一个问题，车小灯控制线也是蓝色的吗？这根线起什么作用的？不会是小灯检测线吧，那根线是接示宽灯的，只有晚上行车才起作用，是开启主机按键灯和降低屏幕亮度的吧。

回答关于车小灯控制线的问题，好像我回答的也有些问题车小灯控制线有的机器是有车上的控制线来控制音响主机面板上的灯的，也就是说，晚上打开车上仪表台的照明灯时，音响面板上的灯也自动跟着亮起，有的厂家的机器是没有这个功能，但也叫车小灯控制，其实就是那根蓝色的线，是当音响主机打开时，这根蓝色的线就会有电，大约是12V，这根线的作用一般就是用来控制外接设备的，比如外加功放什么的至于自动天线控制，一般就是音响主机尾线的那根蓝色线，是在主机打开时，转换到收音机状态时这根线才有电，用于驱动车上自动天线的控制线，但现在很多厂家的主机其实就是一开机，不管在DVD状态下还是收音状态下，这根线就会有电至于车小灯的控制线，目前国产机很多都取消了这个功能，自动天线控制线也很少有，很多人或者是部分工程人员都是没有严格区分，混着叫的不管是我说的车小灯控制线，还是自动天线控制线，其实我说的都是同一根线，就是蓝色的那根，你只要找到一开主机这根线就有电这根线就对了追问“至于车小灯的控制线，目前国产机很多都取消了这个功能，自动天线控制线也很少有”——那么，碰到没有蓝色线的话，就接ACC了？我听说过，有源高转低是两部分组成的，一部分是音频转换器，一部分是延时器，也就是控制功放的控制器，那么，能不能在有RCA输出的情况下，只加延时器来控制功放？市面上有单独的延时器产品吗？真是麻烦您了。
