汽车音响喇叭国际标准规格接线颜色区分表.doc

常用汽车音响连接端标示对照B+ 或 +12V：正电源MEMORY：记忆电输入或永久电ACC：+12V 电经Key控制R．FRONT SPK+ 右前喇叭正端输出R．FRONT SPK- 右前喇叭负端输出L．FRONT SPK+ 左前喇叭正端输出L．FRONT SPK- 左前喇叭负端输出R．READ SPK+ 右后喇叭正端输出R．READ SPK- 右后喇叭负端输出L．READ SPK+ 左后喇叭正端输出L．READ SPK- 左后喇叭负端输出REMOTE：启动线输出，连接扩大机或前级启动端GND：接地，负电AUX IN：辅助输入信号连接FRONT OUT：前声道前级信号输出端REAR OUT：后声道前级信号输出端CD IN：CD信号输入HIGH PASS OUT：高通信号输出端LOW PASS OUT：低通信号输出端DIGITAL OUT：数位信号输出端ANT LEAD：自动天线控制线VEDIO OUT：影像信号输出2010别克英朗遥控门锁控制模块的编程和设置必须使用合适的配置对新的遥控门锁控制模块进行编程。

确保满足以下条件，为遥控门锁控制模块编程做好准备：1.开始之前查阅完整程序2.蓄电池完全充电。

3.将点火开关置于 ON 位置。

4.MDI 数据链路连接器已固定。

5.在编程前，重新连接所有断开的模块和装置。

遥控门锁控制模块的编程若要编程和设置一个新更换的遥控门锁控制模块，执行以下程序：1.安装一个带 MDI 的故障诊断仪，并访问维修编程系统。

参见“维修编程系统(SPS)”。

2.关于模块编程，按照维修编程系统中的屏幕提示操作。

3.检查驾驶员信息中心是否显示与校准说明有关的详细附加说明。

如果驾驶员信息中心不存在附加说明，则编程完成。

如果遥控门锁控制模块不能接受编程，则执行以下步骤：• 检查所有连接。

• 确认故障诊断仪使用最新版本软件。

重要注意事项：编程后，执行以下步骤以避免将来误诊：1.将点火开关置于 OFF 位置 10 秒钟。

转汽车音响常用汽车音响连接端标示对照R.FRONT SPK+右前喇霸正端输出R.FRONT SPK&not；-右前喇叭负端输出L.FRONT SPK+左前喇霸正端输出L.FRONT SPK-左前喇叭负端输出R.READ SPK+右后喇霸正端输出R.READ SPK-右后喇叭负端输出L.READ SPK+左后喇霸正端输出L.READ SPK-左后喇叭负端输出REMOTE：启动线输出，连接扩大机或前级启动端GND：接地，负电B+或+12V：正电源MEMORY：记忆电输入或永久电ACC：+12V电经Key 控制AUX IN：辅助输入信号连接FRONT OUT：前声道前级信号输出端REAR OUT：后声道前级信号输出端CD IN：CD信号输入HIGH PASS OUT：高通信号输出端LOW PASS OUT：低通信号输出端DIGITAL OUT：数位信号输出端ANT LEAD：自动天线控制线VEDIO OUT：图像信号输出电源线的布线(1)所选用电源线的电流容量值应等于或大于和功放相接的保险管的值。

如果采用低于标准的线材作电源线，会产生交流噪声并且严重破环音质。

(2)当用一根电源线分开给多个功放供电时，从分开点到各个功放布线的长度和结构应该相同。

当电源线桥接时，各个功放之间将出现电位差，这个电位差将导致交流噪声，从而严重破坏音质。

当主机直接从电源供电时，会减少噪声，提高音质。

(3)将电源(蓄电池)接头的脏物彻底清除，并将接头拧紧。

如果电源接头很脏或没有拧紧，接头处就会有接触电阻。

而接触电阻的存在，会导致交流噪声，从而严重破坏音质。

用砂纸和细挫清除接头处的污物。

(4)当在汽车动力系统内布线时，应避免在发电机和点火装置附近走线，发电机噪声和点火噪声能够辐射入电源线。

当将原厂安装的火花塞和火花塞线缆更换成高性能的类型时，点火火花更强，这时将更易产生点火噪声。

(5)在车体内布电源线和布音频线所遵循的原则一致。

汽车音响喇叭‎国际标准规格‎接线颜色区分‎表ANT：自动天线控制‎输出信号（12V，小电流的，用来控制自动‎天线）AMP+B：和ANT是类‎似的功能，只是它是用来‎控制外部设备‎（如大功率功放‎）的开关机信号‎。

BA TT:电池的电源正‎极ACC：启动打火开关‎，一般是用来给‎主机一个可以‎开机的信号。

ILL：背景灯电源其它都是喇叭‎的接线。

汽车音响喇叭‎国际标准规格‎接线颜色区分‎表黄色 BATTER‎Y 12V+ (电瓶正极)红色 IGNITI‎O N 12V+ (过钥匙正极)黑色 GROUND‎12V- (接地线负极)橙色 ILLUMI‎N ATION‎12V+ (小灯正极) 蓝色 ANT12V‎+ (天线激活正极‎)绿色 TELE-MUTE 12V- (免持听筒负极‎)蓝白色 AMP 12V+ (扩大机激活正‎极)灰色 RF (+)前喇叭右边正‎极灰黑色 RF (-)前喇叭右边负‎极白色 LF (+)前喇叭左边正‎极白黑色 LF (-)前喇叭左边负‎极紫色 RR(+)后喇叭右边正‎极紫黑色 RR(-)后喇叭右边负‎极绿色 LR (+)后喇叭左边正‎极绿黑色 LR (-)后喇叭左边负‎极汽车音响—车机接线图大‎全松下PANASO‎N ICPANASO‎N IC B-880PANASO‎N IC CQ-R 35LEEPANASO‎N IC CQ-RD915L‎E N, DP-200V‎(с‎CDPANASO‎N IC CQ-H03,04,06,07,08; CQ-J03, CQ-D50, CQ-RD50, CQ-DP31EG‎, CQ-DP41EG‎PANASO‎N IC CQ-F66PANASO‎N IC B-880PANASO‎N IC CQ-R 35LEEPANASO‎N IC CQ-RD915L‎E N, DP-200V (с‎CD диском‎)PANASO‎N IC CQ-H03,04,06,07,08; CQ-J03, CQ-D50, CQ-RD50, CQ-DP31EG‎, CQ-DP41EG‎PANASO‎N IC CQ-R235WPANASO‎N IC CQ-C1400N‎(Made In China)Subaru‎P121 (CQ-JF1910‎L, Matsus‎h ita, made in Japan)Subaru‎P128 (CQ-EF1260‎L, Matsus‎h ita)Subaru‎P129 (CQ-EF7260‎A, Matsus‎h ita)PANASO‎N IC CQ-C1300W‎(Made In China)PANASO‎N IC RDS CA01 66 9C0A (CQ-LM0120‎A MATSUS‎H ITA)汽车音响—车机接线图大‎全丰田TOYOTA‎TOYOTA‎- 58404TOYOTA‎13702CE-2650TL‎1C by Fujits‎u TenTOYOTA‎52702TOYOTA‎55809TOYOTA‎13704TOYOTA‎18302 by Fujits‎u Ten (Philip‎p ines). TOYOTA‎16810 by Fujits‎u Ten (USA) TOYOTA‎18403 by Fujits‎u Ten (Japan) TOYOTA‎P3916 (FX-MG9427‎)TOYOTA‎TF4300‎(38408) by Fujits‎u Ten (Spain)TOYOTA‎TM6000‎CR, TOYOTA‎6200 TOYOTA‎15402, TOYOTA‎55401TOYOTA‎57101, TOYOTA‎57404TOYOTA‎2619, TOYOTA‎89106TOYOTA‎86120-60350Lexus Premiu‎m Sound System‎TOYOTA‎(Model: 86280-20200) Fujits‎u Ten Limite‎d(Japan)TOYOTA‎- 58404TOYOTA‎13702CE-2650TL‎1C by Fujits‎u TenTOYOTA‎52702TOYOTA‎55809TOYOTA‎13704Основн‎ые‎контак‎ты‎подклю‎чения.TOYOTA‎18302 by Fujits‎u Ten (Philip‎p ines). TOYOTA‎16810 by Fujits‎u Ten (USA) TOYOTA‎18403 by Fujits‎u Ten (Japan) TOYOTA‎P3916 (FX-MG9427‎)TOYOTA‎TF4300‎(38408) by Fujits‎u Ten (Spain)TOYOTA‎TM6000‎CR, TOYOTA‎6200 TOYOTA‎15402, TOYOTA‎55401TOYOTA‎57101, TOYOTA‎57404TOYOTA‎2619, TOYOTA‎89106TOYOTA‎86120-60350Lexus Premiu‎m Sound System‎TOYOTA‎CDX-M9406 ZTToyota‎86120-53060 Fujits‎u Ten (LEXUS 16819 ) Распин‎овка‎отсутс‎твует.Разъѐм‎ПДУ‎TOYOTA‎CD-1235 TL1DTOYOTA‎CE-3371TOYOTA‎CR-1930TOYOTA‎16408 (R-508192‎5, Fujits‎u Ten)Распин‎овка‎не‎имеетс‎яTOYOTA‎17828 (NC8007‎58, Fujits‎u Ten, made in China)Распин‎овка‎не‎имеетс‎яTOYOTA‎35407 (Fujits‎u Ten, made in Japan)Распин‎овка‎не‎имеетс‎яTOYOTA‎36004 by Fujits‎u Ten (Japan)Распин‎овка‎не‎имеетс‎яTOYOTA‎57412 (CQ-LS8180‎A K, Matsus‎h ita, made in Thaila‎n d) TOYOTA‎57414 (CQ-VS8180‎A K, Matsus‎h ita, made in Thaila‎n d)Распин‎овка‎не‎имеетс‎яTOYOTA‎58812 (CQ-TT3370‎A, Matsus‎h ita)Распин‎овка‎не‎имеетс‎яTOYOTA‎58816 (CQ-TS7471‎A, Matsus‎h ita)Распин‎овка‎не‎имеетс‎яTOYOTA‎P3914 (FX-MG8527‎z t, Pionee‎r, made in Japan)Распин‎овка‎не‎имеетс‎яTOYOTA‎W58300‎(CQ-TS7171‎L, Matsus‎h ita, made in German‎y)Распин‎овка‎не‎имеетс‎яTOYOTA‎WH8403‎(22DC76‎1/74, Philip‎s, made in German‎y)Распин‎овка‎не‎имеетс‎яTOYOTA‎58402 (Model 86120-2B180) CQ-YS6020‎A Made In LapanTOYOTA‎56009 (Model 8612-60230) CQ-TT4650‎AВсе‎разъѐм‎ы‎магнит‎олы‎можно‎посмот‎реть‎здесь‎TOYOTA‎56003Задняя‎панель‎с‎разъѐм‎ами‎магнит‎олы‎здесь。

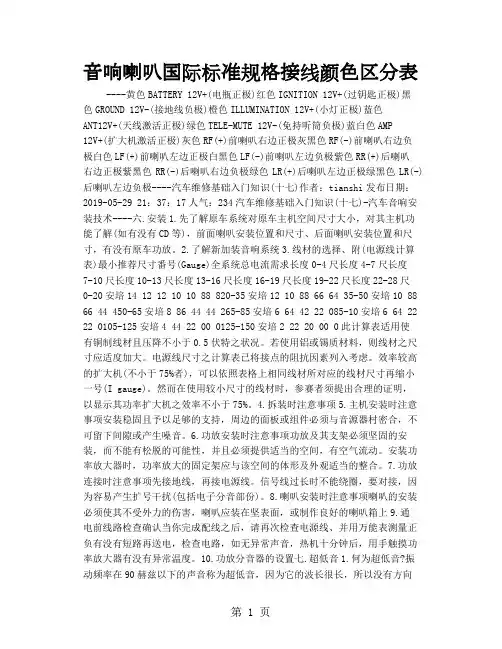

音响喇叭国际标准规格接线颜色区分表----黄色BATTERY 12V+(电瓶正极)红色IGNITION 12V+(过钥匙正极)黑色GROUND 12V-(接地线负极)橙色ILLUMINATION 12V+(小灯正极)蓝色ANT12V+(天线激活正极)绿色TELE-MUTE 12V-(免持听筒负极)蓝白色AMP12V+(扩大机激活正极)灰色RF(+)前喇叭右边正极灰黑色RF(-)前喇叭右边负极白色LF(+)前喇叭左边正极白黑色LF(-)前喇叭左边负极紫色RR(+)后喇叭右边正极紫黑色RR(-)后喇叭右边负极绿色LR(+)后喇叭左边正极绿黑色LR(-)后喇叭左边负极----汽车维修基础入门知识(十七)作者：tianshi发布日期：2019-05-29 21：37：17人气：234汽车维修基础入门知识(十七)-汽车音响安装技术----六.安装1.先了解原车系统对原车主机空间尺寸大小，对其主机功能了解(如有没有CD等)，前面喇叭安装位置和尺寸、后面喇叭安装位置和尺寸，有没有原车功放。

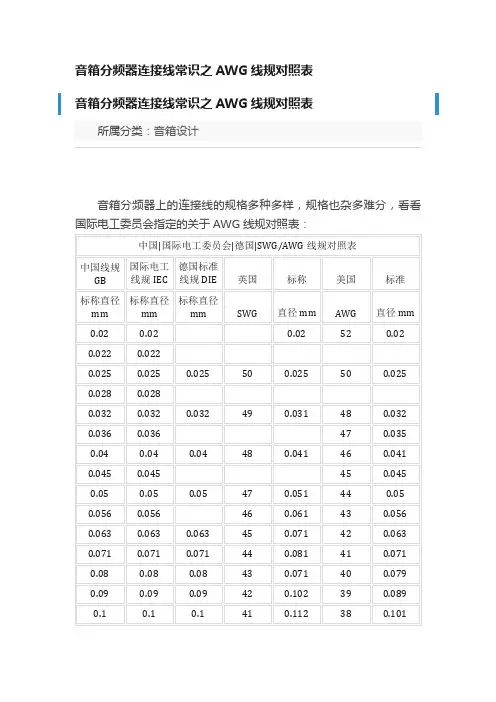

2.了解新加装音响系统3.线材的选择、附(电源线计算表)最小推荐尺寸番号(Gauge)全系统总电流需求长度0-4尺长度4-7尺长度7-10尺长度10-13尺长度13-16尺长度16-19尺长度19-22尺长度22-28尺0-20安培14 12 12 10 10 88 820-35安培12 10 88 66 64 35-50安培10 88 66 44 450-65安培8 86 44 44 265-85安培6 64 42 22 085-10安培6 64 22 22 0105-125安培4 44 22 00 0125-150安培2 22 20 00 0此计算表适用使有铜制线材且压降不小于0.5伏特之状况。

若使用铝或锡质材料，则线材之尺寸应适度加大。

电源线尺寸之计算表已将接点的阻抗因素列入考虑。

效率较高的扩大机(不小于75%者)，可以依照表格上相同线材所对应的线材尺寸再缩小一号(I gauge)。

汽车音响怎么接线音响主机一般有：四组喇叭线、常电(B+)、ACC、地线;功放那里有：常电、功放控制线、四组音频输入和四组音频输出端口。

两个高音喇叭一定要同前门两个6寸扬声器并连接，白色线接前面右边喇叭，灰色线接前面左边喇叭。

索尼的CD不能直接推动低音炮，你那个低音炮里面有功放就可以加低频线到RAC接口，主机后面有的，跟家里的音响一样，你这个有功放的低音炮还要加电源线和控制线。

绿色线接右边后面的6*9喇叭，紫色线接后面6*9左边喇叭。

电源接口的接法是红+为正极常火.黄+为正极开关电源(接钥匙门).黑-为负极(接打铁).蓝+显示屏小背光电源(接小灯).棕色+电动天线控制电源线.还有很多车的线束都不一样，请说明种类要是汽车喇叭的话就比较简单，连接CD的线束有四组线是在一起的，其中白色和白黑是接汽车左前喇叭，棕色和棕黑是接右前喇叭，紫色和紫黑接左后喇叭，绿色和绿黑接接右后喇叭。

其实音响上面也是有接线图的，按照它的接法接就可以了。

如果自己实在搞不定，那自己比较好不要装，找个好点的店安装。

2汽车音响喇叭线的选择关于汽车音响喇叭线的选择，下面介绍了几种1、单晶铜喇叭线只合适低音音频的频率越低，信号的传输越接近导体的中心，单晶铜就是一个非常有利于中心传输的材料，在高档的音响改装中可以合计这样的材料，因为喇叭线不像电源线必须要非常多的导体材料，所以值得合计。

2、中音喇叭单个导体规格建议在0.10-0.15之间这个也是和传输频率的凹凸有关系，因为中音的频率不算高也不算低，所以导体规格也不必须要太粗也不必须要太细。

3、高喇叭单个导体规格建议在0.10以下，越细越好。

高音的频率比较高，信号的传输越接近导体的表面，所以同样的平方数我们通过增加条数来就可以增加导体的表面积，以达到高频的传输效果。

4、镀银喇叭线只合适高音同样的道理，因为银的传输速度快，所以在高频传输能起到很好的作用，但银有发热快的特点，生产过程必须要特别绝缘材料和工艺制定才干达到很好的效果，所以如果生产不当效果反而还不如很一般喇叭线。

汽车线束颜色标准汽车线束颜色标准是指在汽车制造过程中，为了方便识别和排查线路故障，对于不同的电气线路采用不同的颜色进行标识。

这些颜色标准通常由汽车制造商或行业协会制定，并在整个行业范围内使用。

一般来说，汽车线束颜色标准可以分为两种类型：国际标准和制造商自定义标准。

国际标准通常由国际电工委员会（IEC）或国际自动化协会（ISA）等组织制定，而制造商自定义标准则是根据具体的生产需求和技术特点而定制的。

在国际标准中，最常见的是ISO 10487和ISO 6722。

ISO 10487适用于车载音响系统的电气连接器和线束，其中规定了不同功能模块所使用的颜色以及对应的电气信号。

例如，红色表示正极电源、黑色表示负极电源、黄色表示音频信号、蓝色表示远程控制等等。

而ISO 6722则适用于整个汽车电气系统中所有线路的颜色标识，其中包括了引擎管理系统、仪表板、灯光系统等等。

这些线路的颜色标识也是按照功能进行划分的，例如红色表示电源、黄色表示信号、蓝色表示地线等等。

除了国际标准外，不同的汽车制造商也有自己的线束颜色标准。

例如，通用汽车公司制定了GM颜色代码标准，其中规定了不同车型所使用的线束颜色以及对应的功能。

福特汽车则采用了自己的“E”系列颜色代码标准，其中规定了不同功能模块所使用的颜色以及对应的电气信号。

需要注意的是，在不同国家和地区，汽车线束颜色标准可能会有所不同。

例如，在欧洲地区，由于采用了ISO 6722标准，因此大多数汽车制造商都会遵循这一标准来进行线束颜色标识。

而在美国地区，则更多地采用制造商自定义标准。

总之，汽车线束颜色标准是为了方便维修和排查故障而设立的一种规范。

在购买或维修汽车时，了解这些标准可以帮助我们更快速、更精确地找到问题所在，并进行有效处理。

常用汽车音响连接端字母标识对照B+或+12V：正电源MEMORY：记忆电输入或永久电ACC：+12V电经Key控制R．FRONT SPK+右前喇叭正端输出R．FRONT SPK-右前喇叭负端输出L．FRONT SPK+左前喇叭正端输出L．FRONT SPK-左前喇叭负端输出R．READ SPK+右后喇叭正端输出R．READ SPK-右后喇叭负端输出L．READ SPK+左后喇叭正端输出L．READ SPK-左后喇叭负端输出REMOTE：启动线输出，连接扩大机或前级启动端GND：接地，负电AUX IN：辅助输入信号连接解码方法当电源电压被破坏或音响被拆下时，音响就会进入休眠状态，屏幕上显示“SAFE”，此时必须对音响进行解码，方能使音响进入工作状态。

（1）打开点火开关，关闭音响开关。

（2）在按下“AS”键的同时打开音响，屏幕上先显示“SAFE”，继面出现“10----”的字样，数字“10”表示允许向音响输入密码的次数。

（3）如前所述，利用数字节`4输入音响密码，如果输入错误，可重新输入。

（4）当确认输入无误时，按下“AS”键直到确认信号出现为止。

（5）如果输入的是正确密码，音响将恢复正常状态；如果输入的是错误密码，屏幕上将显示“9SAFE”然后显示“9----”，允许再输入9次。

正确的音响密码可以从随车手册（CARPASS）中查到。

当输入的密码不正确时，前2次输入后间隔10s方可第3次输入，以后每次输入必须间隔10min，第9次与第10次输入的间隔时间长达640min。

系统允许输入10次错误密码，10次错误输入之后，音响将完全锁死，此时只能更换新件。

因此，当音响密码遗失时，应尽快与经销商联系，平时不要将附有音响密码的手册留在车内。

3解除防盗设定再次执行加密步骤可解除防盗功能，此时音响将不受电源断电的影响。

4控制面板的匹配可拆卸的控制面板如果遗失，在配得新件后；必须进行匹配操作，此时面板显示“PANEL”，匹配步骤同加密步骤。
