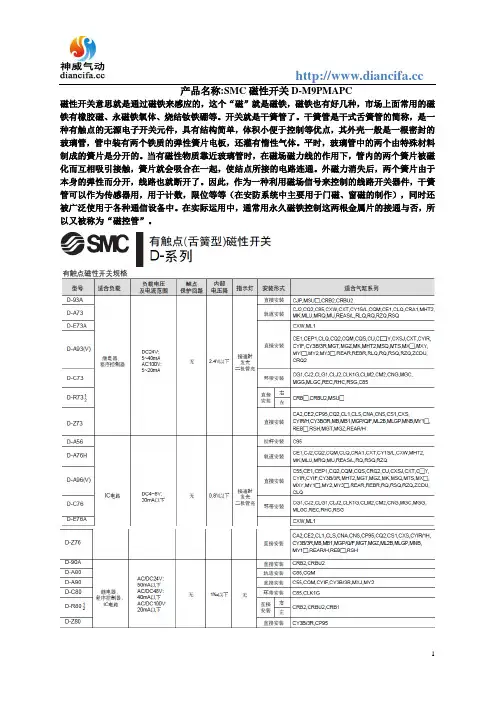

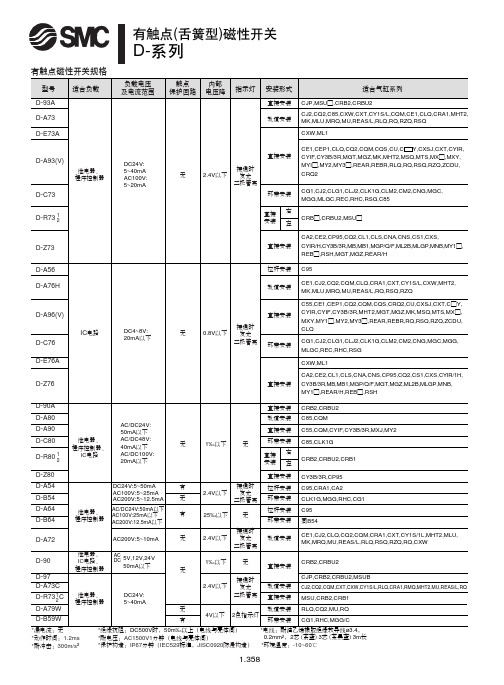

产品名称:SMC磁性开关D-M9PMAPC
磁性开关意思就是通过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关就是干簧管了。
干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有惰性气体。
平时，玻璃管中的两个由特殊材料制成的簧片是分开的。
当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。
外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。
因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。
在实际运用中，通常用永久磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。
KGE1系列磁性开关使用说明书索引一、原理 (1)二、产品型号规格和结构 (3)三、主要技术参数 (6)四、永磁铁磁场源使用方法 (9)五、钢丝绳磁场源使用方法 (11)六、使用注意事项 (13)七、附图 (14)使用本产品之前，请仔细阅读全部说明，它会帮你解决许多问题。
一原理KGE1系列磁性开关，由湖北杭荣电气公司所研制，用于矿井单绳和多绳提升机作井筒开关，也适用于其他机械设备作磁性接近开关。
KGE1系列磁性开关是非机械接触式磁性接近开关。
它由磁传感器和电子电路及输出开关组成。
当磁性检测体永磁铁进入KGE1开关磁传感器的感应区域，靠磁场作用，KGE1开关动作，输出开关信号。
输出信号反映检测体的位置、运动方向，作控制系统的行程控制信号。
KGE1系列磁性开关有通用型和防爆型两类、四种型号产品：KGE1-1型磁性开关；KGE1-2型磁性开关；KGE1-3型和KGE1-4型保持式磁性开关。
KGE1-1型磁性开关，当外界S极磁场作用于磁传感器时，开关动作，转换2秒。
静止作用时，处于转换状态，失去磁场作用，自动复位。
类似一般机械式瞬时动作型按钮开关，按压转换，释放则自动复位。
故又称其为磁性按钮开关。
KGE1-2型磁性开关，能识别磁场运动方向。
磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关动作，转换2秒。
静止该过零点时，处于转换状态，失去外界磁场作用，自动复位。
S-N极方向磁场过零不转换。
KGE1-3和KGE1-4型保持式磁性开关，其作用磁场形式不同。
KGE1-3型保持式磁性开关有两个状态，能保持。
当外界S极磁场自下而上作用于磁传感器时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。
即使失去外界磁场作用、开关失电、上电，仍保持此状态。
当外界有S极磁场自上而下作用于磁传感器时，转换动触点与下端接通，指示绿灯亮，并一直保持这种状态。
直至下次自下而上动作。
S极磁场上下拨动3型磁开关，磁开关又能保持各个状态，类似用力上下拨动机械式钮子开关一下，又称其为磁性钮子开关。
产品名称:SMC磁性开关DZ323-5D-03
磁性开关意思就是通过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关就是干簧管了。
干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有惰性气体。
平时，玻璃管中的两个由特殊材料制成的簧片是分开的。
当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。
外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。
因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。
在实际运用中，通常用永久磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。

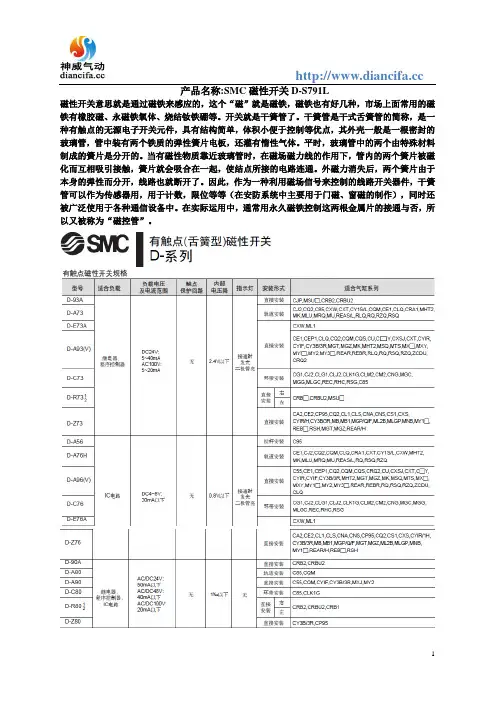

产品名称:SMC磁性开关D-S791L
磁性开关意思就是通过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关就是干簧管了。
干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有惰性气体。
平时，玻璃管中的两个由特殊材料制成的簧片是分开的。
当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。
外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。
因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。
在实际运用中，通常用永久磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。
产品名称:SMC磁性开关D-B31J
磁性开关意思就是通过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关就是干簧管了。
干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有惰性气体。
平时，玻璃管中的两个由特殊材料制成的簧片是分开的。
当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。
外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。
因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。
在实际运用中，通常用永久磁铁控制这两根金属片的接通与否，所以又被称为“磁控管”。
磁性开关系列产品参数________________________________________________CS1系列磁性开关总共有如下几大类型产品：磁性开关CS1-F,磁性开关CS1-U,磁性开关CS1-J,磁性开关CS1-G,磁性开关CS1-H,磁性开关CS1-M,磁性开关CS1-D,磁性开关CS1-Z,磁性开关CS1-L,磁性开关CS1-S,磁性开关CS1-E,下面就上述的类型做详细的阐述：一，磁性开关CS1－U特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W，指示灯朝上。
二，磁性开关CS1－F特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W，指示灯朝前。
三，磁性开关CS1－J特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
四，磁性开关CS1－S特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
五，磁性开关CS1－M特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
六，磁性开关CS1－L特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
七，磁性开关CS1－Z特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
八，磁性开关CS1－G特点与参数：工作电压5-120V，最大开关电流100MA，最大开关容量10W。
九，磁性开关CS1－H特点与参数：工作电压5-120V，最大开关电流100MA，最大开关容量10W。
十，磁性开关CS1－D特点与参数：工作电压5-120V，最大开关电流100MA，最大开关容量10W。
十一，磁性开关CS1－E特点与参数：工作电压5-240V，最大开关电流100MA，最大开关容量10W。
本文版权归宁波海曙炎黄电子科技有限公司所有。
磁性传感器是极限转换开关，它装在带磁性活塞的气缸上。
这种开关属于簧片型，是由里面装有片状接点的绝缘小瓿构成。
当活塞趋至、活塞上产生的磁场遇到它时簧片接点吸合，接通回路使继电器的电气开关装置等等发出一个信号，或反之，由设置在机器上的电子装置控制发出。
容易看出，使用带磁性传感器的气缸有很多好处：最重要的是容易安装；直接电子连接无需转换装置；有持久的可靠性；对环境因素，如尘埃、温度不敏感等等。
传感器用专用夹持器固定在气缸上，并带有Ｌｅｄ（发光二极管）输入指示器。
使用传统传感器有一大限制，就是即使它们有压敏电阻的保护，仍是无能力承受强烈充电，然而这在气动自动装置的使用中却是常有的事。
这种情况导致簧片接点损坏，跟着就是传感器工作失常或毁坏。
为了纠正这个缺点，我们已经设计出一个半导体电路的先中导，这电路简单的簧片电路能够转换更大的功率。
电路表示有图１和图２，从这些图中可看出，有两种型式的传感器，一种用于交流电（ＡＣ），另一种用于直流电（ＤＣ）。
万一需要用传统的传感器，在交流或直流电上可使用Ｕ型电路，如图３所示，它突出这简单的簧片小瓿结构传感器由压敏电阻保护和带Ｌｅｄ馈电电路。
显而易见，这种型式的电路具有较小的功率转换能力。
属于这种类型的还有无Ｌｅｄ带零压降的型式，电路示意图４，提供在电子装置中作连接器使用。
这种型式，传感器无任何防护，因此无论如何使用必须十分小心。
对于通用的Ｕ型传感器，无论带或不带Ｌｅｄ，提供给这种的都是电插头而不是缆线，以便在替换订货以外的传感器时，免去拆卸、回装线缆的麻烦。
用直流电时，必须注意插头相对于传感器的方法（见附图）。
规格图１ 用于交流电源（ＡＣ）图２ 用于直流电源（ＤＣ）图３ 用于交．直流电源图４ 用于交．直流电源１． 磁性接点（簧片型）２． 二极管３． 三端双向可控硅４． 压敏电阻５． 发光二极管６． 电阻１． 磁性接点（簧片型）２． 晶体三极管３． 齐钠保护二极管４． 电阻５． 发光二极管（Ｌｅｄ）６． Ｌｅｄ－Ｖ电源电路１． 电阻２． 发光二极管（Ｌｅｄ）３． 压敏电阻４． 磁性接点（簧片型）１． 磁性接点（簧片型）磁感应开关型号产品图片适用气缸及沟槽外形尺寸可选配安装配件订货例ＦＭＳ－０３１． Ｆ１１１０拉杆式标准气缸２． Ｆ１２００微型圆形气缸３． Ｆ１５００薄型气缸４． Ｆ１８００部分薄型带导杆气缸１． ＢＫ或ＰＡＢ固定钢带２． 形固定夹ＦＭＳ－０３附ＢＫ固定钢带ＦＭＳ－１１适用符合图示尺寸沟槽的薄型气缸（如Ｆ１６３０系列）不需安装配件ＦＭＳ－１１ＦＭＳ－２１１． Ｆ１１１０拉杆式标准气缸２． Ｆ１４００液压调速气缸１． ＰＡＢ固定钢带２． ＰＩ或ＰＡＣ或ＰＭ固定夹具ＦＭＳ－２１附ＰＡＢ固定钢带ＦＭＳ－３０１． Ｆ１１２０方型标准气缸２． Ｆ１６１０多位置固定气缸３．Ｆ１６２０止回型多位置固定气缸不需安装配件ＦＭＳ－３０ＦＭＳ－３４适用符合图示尺寸沟槽的薄型气缸（如ＳＭＣ款薄型气缸）不需安装配件ＦＭＳ－３４规格安装配件规格产品图片固定形式及型号示意图ＢＫ固定钢带ＰＡＢ固定钢带我· 形固定夹 形固定夹ＰＩ形固定夹ＰＡＣ形固定夹ＰＮ形固定夹ＢＫ固定钢带ＰＡＢ固定钢带ＰＩ形固定夹ＰＡＣ形固定夹ＰＮ形固定夹。
CKJ-1防爆磁性接近开关采用黄铜加工外壳，内部灌封型，安全无触点，无火花，响应快，适用于冶金，钢铁，石油，化工，纺织，烟草，食品，印刷，矿山，电力、电子，仪表等行业设备，磁性开关的检测距离是根据磁铁磁力的大小来决定的，但磁力越大时，检测距离越运，当磁铁的磁力越小时，检测距离越近。
产品说明：1、构成磁接近开关是由磁体和开关触头两个部分构成。
磁体分为电磁体和永磁体两种，根据控制的需要进行选择。
开关触头又分为常开接点，常闭接点及转控接点三种形式，也是根据实际需要进行选择。
磁体和触头要装在同一个轴线上，且二者间的距离在工作距离之内。
在开关触头的周围，不能有强磁场，以免造成影响。
电磁体需要用直流电24V供电，开关触头的两根引线要串接电源和负载，且不可只接电源而造成短接烧毁触点。
接线应尽量短，尽可能远离其它配线2、功能非记忆型磁接近开关，为非接触的，具有通，断或转换功能，以便实现对位，限位和各种控制目的。
对位、控制配置说明：根据各用户现场的检测点数和控制点数,配置磁接近开关的触头数量与磁体的数量。
安装要求：户内，户外均可安装，适用环境温度-55℃~125℃触头IP651. 大动作距离：120mm2. 通断差：30mm以内3. 响应时间：小于10ms4. 振动频率：20G 10-1000HZ5. 励磁电压：DC24V±2V6. 励磁电流：0.6A7. 环境湿度：-55℃—+125℃8. 接点大容量：80VA9. 大开关电流：0.8A10.大开关电压：DC350V AC300V11. 接触电阻：小于0.1Ω12. 重量：磁体3.6kg 触头0.6kg13. 用JZ7-44作负荷，寿命500000次磁体设计为永磁体，磁场强度不同，方便用户选择开关距离。
磁体与触头的外罩分别为黄铜和铸铝材料，采取防振，隔热，环氧灌封，满足温度高，粉尘大的恶劣环境下工作要求，通过紧固螺母可以方便地调整开关工作距离。
