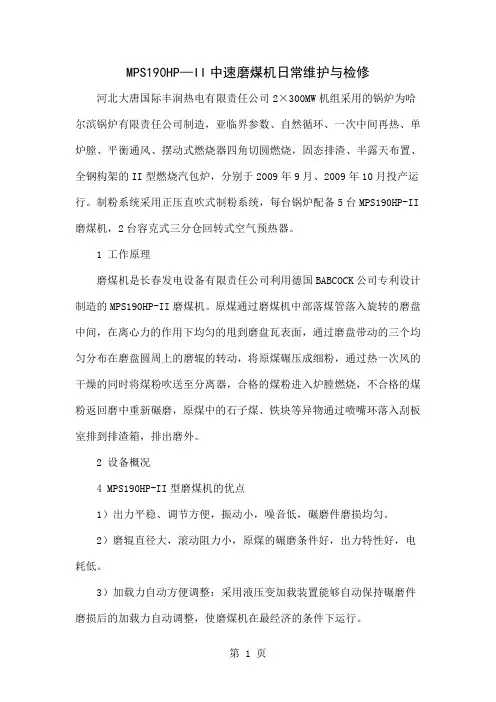

MPS190HP—II中速磨煤机日常维护与检修河北大唐国际丰润热电有限责任公司2×300MW机组采用的锅炉为哈尔滨锅炉有限责任公司制造，亚临界参数、自然循环、一次中间再热、单炉膛、平衡通风、摆动式燃烧器四角切圆燃烧，固态排渣、半露天布置、全钢构架的II型燃烧汽包炉，分别于2009年9月、2009年10月投产运行。
制粉系统采用正压直吹式制粉系统，每台锅炉配备5台MPS190HP-II 磨煤机，2台容克式三分仓回转式空气预热器。
1 工作原理磨煤机是长春发电设备有限责任公司利用德国BABCOCK公司专利设计制造的MPS190HP-II磨煤机。
原煤通过磨煤机中部落煤管落入旋转的磨盘中间，在离心力的作用下均匀的甩到磨盘瓦表面，通过磨盘带动的三个均匀分布在磨盘圆周上的磨辊的转动，将原煤碾压成细粉，通过热一次风的干燥的同时将煤粉吹送至分离器，合格的煤粉进入炉膛燃烧，不合格的煤粉返回磨中重新碾磨，原煤中的石子煤、铁块等异物通过喷嘴环落入刮板室排到排渣箱，排出磨外。
2 设备概况4 MPS190HP-II型磨煤机的优点1）出力平稳、调节方便，振动小，噪音低，碾磨件磨损均匀。
2）磨辊直径大，滚动阻力小，原煤的碾磨条件好，出力特性好，电耗低。
3）加载力自动方便调整：采用液压变加载装置能够自动保持碾磨件磨损后的加载力自动调整，使磨煤机在最经济的条件下运行。
4）磨煤机壳体不受力，稳定性最佳。
5）磨辊辊套及磨盘瓦的材质多采用高鉻铸铁，使用寿命更长，能够保证磨煤机长期稳定运行。
5 MPS190HP-II型磨煤机的日常维护与检修5.1 检修原则对磨煤机的检修工作应遵循以下原则，不要在必须检修时才对设备进行检修，应进行预防性的检修以避免不按计划的临时修理。
1）磨煤机运行应严格按照运行要求，不能违章操作。
2）定期对磨煤机检查、维护，绝不允许连续数千小时不停磨、不检查、不间断地运行。
3）一次风入口隔绝门至关重要，没有严密的隔绝门就无法进入磨内检查、维护和检修。

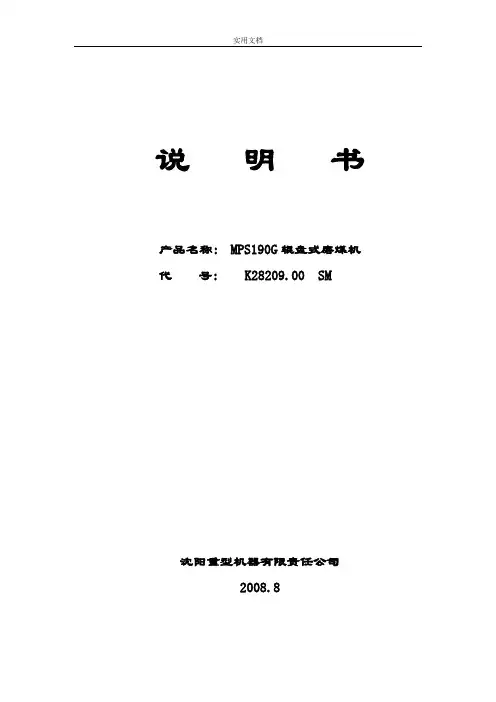

说明书产品名称:MPS190G辊盘式磨煤机代号:K28209.00 SM沈阳重型机器有限责任公司2008.8目录前言A．MPS磨煤机功能说明A．1 MPS磨煤机A．1．1 磨煤机工作原理A．1．2 供货范围A．1．3 部件性能说明A．1．4 磨煤机技术数据A．2 磨煤机减速机A．2．1 减速机功能A．2．2 减速机零部件功能A．2．3 减速机及润滑油站技术数据B．MPS磨煤机操作说明B．1 MPS磨煤机B．1．1 概述B．1．2 磨机启动前准备B．1．3 磨机启动和运行B．1．4 磨机停机B．1．5 磨机紧急停机B．1．6 磨机惰性气体通入B．1．7 磨机重新启动说明B．1．8 磨机石子煤的排除B．2 磨机操作运行技术数据B．3 磨煤机控制程序框图B．4 磨煤机减速机B．4．1 运行前准备B．4．2 停机后重新启动前准备B．4．3 使用盘车装置时减速机操作B．4．4 减速机操作B．4．5 停机时的检查B．4．6 技术数据C．MPS磨煤机检修、维护说明C．1 维护、检查和修理时事故预防说明C．1．1 磨煤机停机时的保养与维修C．1．2 碾磨件和磨机内部零部件的拆卸与安装C．1．3 磨机部件的维修C．1．4 备件C．1．5 磨机辅具的使用项目C．1．6 磨机保养项目C．1．7 磨机故障原因及处理方法C．1．8 磨机弹簧加载装置C．1．9 磨机润滑油、脂明细表D．MPS磨煤机的安装说明E．MPS磨煤机盘车装置E．1 盘车装置功能E．2 盘车装置技术数据E．3 盘车装置的使用E．4 盘车装置的操作前言尊敬的用户，您好！欢迎您使用沈重生产的MPS型辊盘式磨煤机。
设备安装及使用前请仔细阅读本说明书和提供的相关文件。
本说明书包括设备的功能说明、操作说明、检修和维护说明以及安装说明。
还包括了盘车装置的说明。
它们即可以总体装订也可单独成册。
本说明不是对整个煤粉制备系统的完整说明。
因此它不能代替对操作人员的全面培训。

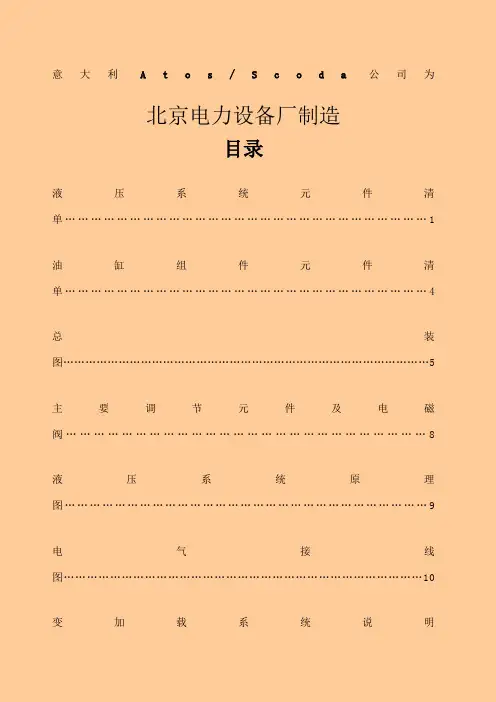

意大利A t o s/S c o d a公司为北京电力设备厂制造目录液压系统元件清单 (1)油缸组件元件清单 (4)总装图 (5)主要调节元件及电磁阀 (8)液压系统原理图 (9)电气接线图 (10)变加载系统说明书 (11)装配、调试和维护指南 (23)元件技术资料 (27)液压系统元件清单用户：北京电力设备总厂设计号：XINYANG- ZGM -113G原理图号：7A0102日期：2007/09/24序号数量型号元件117A0836-01油箱（920升）216A0826-02油箱盖316A0811-03液压系统上盖416A0811-04人孔盖516A0811-05前面板616A0827-06顶板716A0827-07侧板8106C401联接板101Y-LVT-127液位计111Y-FAC-90C加油口油塞121Y-SAC-050/003空气滤清器131Y-EH-1/650-IP56加热器141Y-AQO-25球阀151X-RE-301 10冷却器161Y-WSV-12/220AC 10电磁水阀172Y-9-TR6-B-4-B-C-A-I-J-2-000X00300xx温度开关181Y-9-3051TG4A2B21AQ4M5压力变送器202Y-FPF-102/10/E 10回油过滤器211Y-AQOT-20球阀301132-IP56电动机311Y-LMC6G2壳罩321Y-GA-122联轴器331PFG-214/RO齿轮泵341Y-9-OQT-15球阀352Y-FMP-065/1/B/10/VE高压滤油器362ADR-15 30单向阀371Y-STDFL-R02-GDID-1-0800软管401Y-MELF-1, 1KW-4P-B5/90-IP56电动机411Y-LMC2G1壳罩421Y-GA-41联轴器431PFG-128齿轮泵441ADR-10 30单向阀4516A0501-M5/250油路块462DHI-0714/WP-X 230/50/60AC 23电磁换向阀471Y-STDFL-R01-ICIC-1-0790软管5016A0502-01油路块511HR-011 10单向阀521HMP-011/350 20溢流阀533HMP-014/350 20溢流阀543DHI-0751/2/WP-X 230/50/60AC 24电磁换向阀551DH-0151 50手动换向阀566QV-06/11 60调速阀571AGMZO-TERS-PS-10/210/I比例溢流阀581X-OQ-50球阀601Y-9-QEL-SER-07C813电气端子箱616SP-666插头625SP-666/A插头631SP-ZM-7P金属插头656Y-9-0-POST-FLANGIA测压软管、压力表667Y-AK-04-GOR/M测压接头701Y-STDFL-R04-GDMP-1-1300软管712Y-STDFL-R02-IDMP-1-0460软管733Y-STDFL-R02-ICMM-1-0440软管742Y-STDFL-R01-GBMM-1-0320软管752Y-STDFL-R01-GBMM-1-0250软管801Y-STDFL-MIN-ZBTB-1-0850软管816Y-STDFL-MIN-ZBXD-1-2650软管901Y-SI-400G人孔盖91206C415盖9917A0102-00附件油缸系统元件清单用户：北京电力设备总厂设计号： XINYANG- ZGM -113G原理图号：7A0842日期：2007/09/24A型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0842-00附件用户：北京电力设备总厂设计号： XINYANG- ZGM -113G原理图号：7A0843日期：2007/09/24B型序号数量型号元件11Y-SB330-13A1/112U-330A 蓄能器212A0811-01支撑31Y-AK-04-GOR/M测压接头4106K0322 CC-9-200/125*0300-S001AL油缸9917A0843-00附件磨煤机变加载系统说明书一、工作原理及操作须知磨煤机液压变加载系统是磨煤机的重要组成部分，由液压泵站、管路、加载油缸、蓄能器等部件组成。

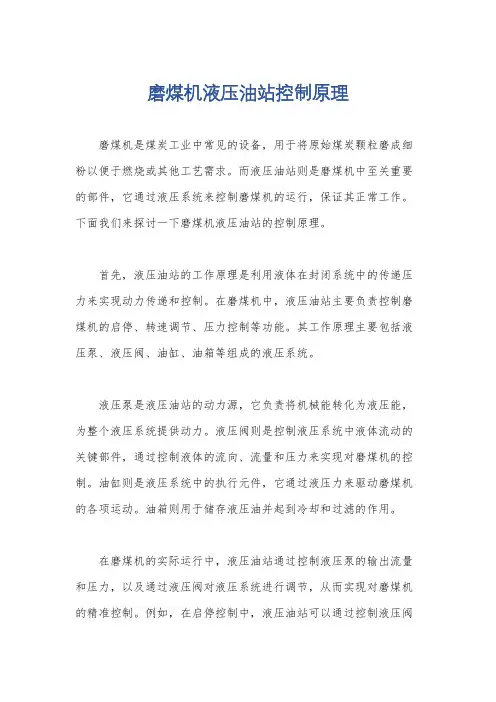

磨煤机液压油站控制原理
磨煤机是煤炭工业中常见的设备，用于将原始煤炭颗粒磨成细粉以便于燃烧或其他工艺需求。
而液压油站则是磨煤机中至关重要的部件，它通过液压系统来控制磨煤机的运行，保证其正常工作。
下面我们来探讨一下磨煤机液压油站的控制原理。
首先，液压油站的工作原理是利用液体在封闭系统中的传递压力来实现动力传递和控制。
在磨煤机中，液压油站主要负责控制磨煤机的启停、转速调节、压力控制等功能。
其工作原理主要包括液压泵、液压阀、油缸、油箱等组成的液压系统。
液压泵是液压油站的动力源，它负责将机械能转化为液压能，为整个液压系统提供动力。
液压阀则是控制液压系统中液体流动的关键部件，通过控制液体的流向、流量和压力来实现对磨煤机的控制。
油缸则是液压系统中的执行元件，它通过液压力来驱动磨煤机的各项运动。
油箱则用于储存液压油并起到冷却和过滤的作用。
在磨煤机的实际运行中，液压油站通过控制液压泵的输出流量和压力，以及通过液压阀对液压系统进行调节，从而实现对磨煤机的精准控制。
例如，在启停控制中，液压油站可以通过控制液压阀
来控制液压油的流向，从而实现磨煤机的启停；在转速调节中，液
压油站可以通过控制液压泵的输出流量来控制磨煤机的转速；在压
力控制中，液压油站可以通过调节液压阀来控制磨煤机的工作压力，保证其稳定运行。
总之，磨煤机液压油站是磨煤机中不可或缺的部件，它通过液
压系统的精准控制，保证了磨煤机的正常运行。
了解液压油站的控
制原理，有助于更好地理解磨煤机的工作原理和维护保养。

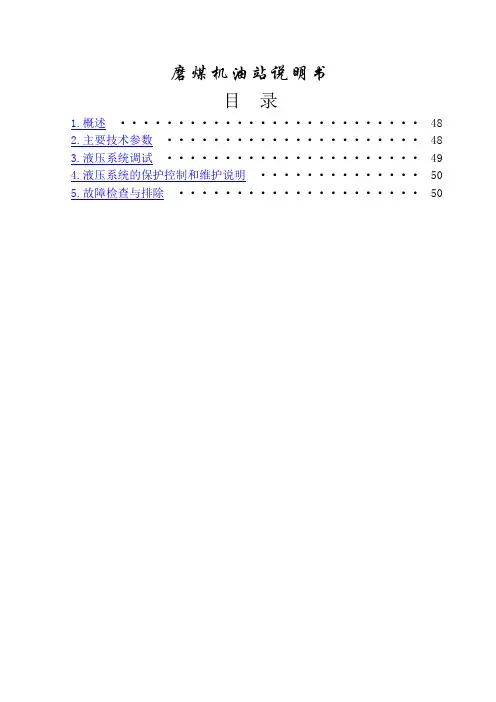

磨煤机油站说明书目录1.概述 (48)2.主要技术参数 (48)3.液压系统调试 (49)4.液压系统的保护控制和维护说明 (50)5.故障检查与排除 (50)1.概述减速器润滑冷却装置是电厂磨煤机的辅助设备。
润滑冷却装置在减速器运行过程中连续地向减速器螺旋伞齿轮、行星齿轮、油膜轴承及各滚动轴承提供一定流量、压力和温度的润滑油，用于各运动部位的润滑，建立承载油膜，同时带走因摩擦产生的热量。
本系统主要由油箱、螺杆泵组、过滤器、冷却器、压力开关、压力传感器、温度开关、流量开关、液位变送器、热电阻及其它元件组成。
本系统采用牌号为：VG320 工业齿轮油作为润滑用油，在 40℃时运动粘度为 320mm2/s，不允许同其它油品混合使用。
2.主要技术参数1．系统压力：系统调定压力：8bar系统供油压力：1.5~3.5bar2．电机：功率：11Kw转速：1450rpm防护等级：IP55绝缘等级：F 级(温升按 B 级考核)3．油泵：额定流量：214L/min设定压力：8bar4．冷却器：冷却功率：45kW冷却水流量：20m3/h；进水口温度：≤38℃5．过滤器：过滤精度：25μ发讯压差：2bar6．油箱容积：有效容积：1350L7．工作介质：VG320 工业齿轮油8．冷却介质：闭式冷却水（除盐水）3.液压系统调试1．检查液压系统的初始状态：a．检查油箱的液位高度，目测液位计的透视窗应满油。
油液必须经过精滤并达到 NAS 9 级。
b．检查各泵、阀、压力表、温度计、接管等连接可靠、正确。
特别注意具有方向性的阀类不能接反，所有不用的接口应全部堵塞。
c．检查各电气元件电压是否正常。
d．检查油液温度，不得低于 25℃。
e．检查循环冷却水是否接通。
f．点动各电机，检查电机转向是否正确。
2．液压系统的调试及使用：系统经电动机驱动螺杆泵输出油液，并经过滤器过滤及冷却器冷却向减速器齿轮及轴承连续地提供一定流量、温度及压力的润滑油。
说明书产品名称:MPS190G辊盘式磨煤机代号: K28209.00 SM沈阳重型机器有限责任公司2008.8目录前言A．MPS磨煤机功能说明A．1 MPS磨煤机A．1．1 磨煤机工作原理A．1．2 供货范围A．1．3 部件性能说明A．1．4 磨煤机技术数据A．2 磨煤机减速机A．2．1 减速机功能A．2．2 减速机零部件功能A．2．3 减速机及润滑油站技术数据B．MPS磨煤机操作说明B．1 MPS磨煤机B．1．1 概述B．1．2 磨机启动前准备B．1．3 磨机启动和运行B．1．4 磨机停机B．1．5 磨机紧急停机B．1．6 磨机惰性气体通入B．1．7 磨机重新启动说明B．1．8 磨机石子煤的排除B．2 磨机操作运行技术数据B．3 磨煤机控制程序框图B．4 磨煤机减速机B．4．1 运行前准备B．4．2 停机后重新启动前准备B．4．3 使用盘车装置时减速机操作B．4．4 减速机操作B．4．5 停机时的检查B．4．6 技术数据C． MPS磨煤机检修、维护说明C．1 维护、检查和修理时事故预防说明C．1．1 磨煤机停机时的保养与维修C．1．2 碾磨件和磨机内部零部件的拆卸与安装 C．1．3 磨机部件的维修C．1．4 备件C．1．5 磨机辅具的使用项目C．1．6 磨机保养项目C．1．7 磨机故障原因及处理方法C．1．8 磨机弹簧加载装置C．1．9 磨机润滑油、脂明细表D． MPS磨煤机的安装说明E．MPS磨煤机盘车装置E．1 盘车装置功能E．2 盘车装置技术数据E．3 盘车装置的使用E．4 盘车装置的操作前言尊敬的用户，您好！欢迎您使用沈重生产的MPS型辊盘式磨煤机。
设备安装及使用前请仔细阅读本说明书和提供的相关文件。
本说明书包括设备的功能说明、操作说明、检修和维护说明以及安装说明。
还包括了盘车装置的说明。
它们即可以总体装订也可单独成册。
本说明不是对整个煤粉制备系统的完整说明。
因此它不能代替对操作人员的全面培训。
说明书产品名称:MPS190G辊盘式磨煤机代号:K28209.00 SM沈阳重型机器有限责任公司2008.8目录前言A．MPS磨煤机功能说明A．1 MPS磨煤机A．1．1 磨煤机工作原理A．1．2 供货范围A．1．3 部件性能说明A．1．4 磨煤机技术数据A．2 磨煤机减速机A．2．1 减速机功能A．2．2 减速机零部件功能A．2．3 减速机及润滑油站技术数据B．MPS磨煤机操作说明B．1 MPS磨煤机B．1．1 概述B．1．2 磨机启动前准备B．1．3 磨机启动和运行B．1．4 磨机停机B．1．5 磨机紧急停机B．1．6 磨机惰性气体通入B．1．7 磨机重新启动说明B．1．8 磨机石子煤的排除B．2 磨机操作运行技术数据B．3 磨煤机控制程序框图B．4 磨煤机减速机B．4．1 运行前准备B．4．2 停机后重新启动前准备B．4．3 使用盘车装置时减速机操作B．4．4 减速机操作B．4．5 停机时的检查B．4．6 技术数据C．MPS磨煤机检修、维护说明C．1 维护、检查和修理时事故预防说明C．1．1 磨煤机停机时的保养与维修C．1．2 碾磨件和磨机内部零部件的拆卸与安装C．1．3 磨机部件的维修C．1．4 备件C．1．5 磨机辅具的使用项目C．1．6 磨机保养项目C．1．7 磨机故障原因及处理方法C．1．8 磨机弹簧加载装置C．1．9 磨机润滑油、脂明细表D．MPS磨煤机的安装说明E．MPS磨煤机盘车装置E．1 盘车装置功能E．2 盘车装置技术数据E．3 盘车装置的使用E．4 盘车装置的操作前言尊敬的用户，您好！欢迎您使用沈重生产的MPS型辊盘式磨煤机。
设备安装及使用前请仔细阅读本说明书和提供的相关文件。
本说明书包括设备的功能说明、操作说明、检修和维护说明以及安装说明。
还包括了盘车装置的说明。
它们即可以总体装订也可单独成册。
本说明不是对整个煤粉制备系统的完整说明。
因此它不能代替对操作人员的全面培训。
技术文件HydraulicsEngineering Document 长春发电设备有限责任公司MPS磨煤机液压加载系统使用说明书1.范围本操作说明书适用于长春发电设备有限责任公司磨煤机液压加载系统（以下简称系统）；本操作说明书规定了系统的使用方法，常规保养和常见故障的处理方法。
2. 系统简介本系统主要用于MPS磨煤机液压加载系统。
2.1 系统组成本系统由液压动力站总成、液压缸及蓄能器总成、管道和相应的液压附件组成。
2.2 主要技术参数：1、额定压力：16MPa2、电机型号：QA180M4 B5电机功率：18.5KW转速：1470 rpm防护等级：IP55绝缘等级：F级数量：1台3、油泵（作用力/反作用力）：额定流量（作用力/反作用力）：16/70L/min数量（作用力/反作用力）：1 套4、比例溢流阀比例溢流阀采用进口REXROTH公司产品作用力型号：DBEM10/200反作用力型号：DBEM10/100数量：各一只5、液压缸及蓄能器总成蓄能器固定在液压缸缸体上构成组件，安全溢流阀采用板式连接、集成块固定在液压缸的有杆腔上。
液压缸、蓄能器及安全溢流阀共引出四个接口，分别接液压缸的有杆腔、无杆腔、清洗循环泄漏口和安全阀的溢流口，四个接口分别采用高压胶管引出，连接到主管路上油缸及蓄能器总成数量：3套油缸型号：MPS245JZ270550G额定压力: 315bar6、压力变送器压力变送器采用ROSEMOUNT产品型号：3051TG4A2B23051TG4A2B2数量：各一只7、测点仪器仪表：7.1 采用一个铂电阻测量油箱温度；7.2 采用一个就地指示温度计显示油箱温度（耐振型）；7.3 采用两个就地压力表测量作用力及反作用力油压（耐振型）；7.4采用两个液位传感器测量油箱油位（报警、停机），一个液位计显示油位；7.5 双筒滤油器配套SOR差压开关（≥0.35MPa报警）8、供电要求油泵电机组为：三相380A VC，50HZ比例溢流阀控制电源为：24V DC。
磨煤机液压油站说明书磨煤机变加载系统说明书一、工作原理磨煤机液压变加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、加载油缸、蓄能器等部件组成。
其功能如下：液压系统为磨辊提供随负荷而变化的碾磨压力，其大小由比例溢流阀根据负荷变化的指令信号来控制液压系统的压力来实现。
高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。
高压油泵站用管道连接到加载油缸上，连接管道采用1Cr18Ni9Ti无缝钢管。
油箱容积800L，第一次加油量约700L。
采用L-HM46抗磨液压油，油液从空气滤清器加入，并需经过过滤精度≤10μm的过滤机过滤。
在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到NAS1638标准八级时，高压油系统方可投入运行。
详细情况见磨煤机液压变加载系统原理图(09MG00.21)。
在原始状态：手动换向阀6在中位！油泵2从油箱中吸油，油液经滤油器3，单向阀4.1，手动换向阀6，冷油器16，最后回到油箱。
此时，系统处于自循环滤油状态。
系统发出变加载运行指令信号，磨煤机变加载运行时：手动换向阀6在左位，电磁换向阀13在左位！油泵2从油箱中吸油，油液经滤油器3，单向阀4.1，手动换向阀6，主油路进入加载油缸有杆腔为磨辊施加碾磨压力。
旁路经电磁换向阀13，比例溢流阀15，冷油器16，最后回到油箱。
加载油缸无杆腔经截止阀20直接与油箱相通。
此时，系统处于变加载运行状态。
系统总压力由溢流阀5.1调整(18Mpa)，压力变送器9显示该压力；加载压力由比例溢流阀15调整，压力表11.2显示该压力，加载压力与指令信号成正比例关系，即加载压力随给煤量的变化而改变，这是磨煤机的正常工作状态。
指令信号为4-20mA的电流信号，4mA对应的加载压力为最低加载压力5Mpa；20mA对应的加载压力初次整定为14Mpa,以后根据运行时的煤质变化在14--17Mpa范围内整定。
