ZGM型磨煤机液压油加载系统压力异常波动处理_马旭峰

磨煤机液压系统压力异常原因及解决方法一概述1.1磨煤机工作原理：我公司磨煤机是由北京电力设备总厂生产的中速磨煤机ZGM113G磨煤机，是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需研磨的原煤从磨煤机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1―1）。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部的分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。

图1―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工定期清理(或由自动排渣装置排走)，清除渣料的过程在磨运行期间也能进行（见图1―2）。

图1―2 磨煤机工作示意图1.2 液压油站工作原理：磨煤机液压变加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、加载油缸、蓄能器等部件组成。

其功能如下：液压系统为磨辊提供随负荷而变化的碾磨压力，其大小由比例溢流阀根据负荷变化的指令信号来控制液压系统的压力来实现。

高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。

高压油泵站用管道连接到加载油缸上，连接管道采用1Cr18Ni9Ti无缝钢管。

油箱容积800L，第一次加油量约700L。

采用L-HM46抗磨液压油，油液从空气滤清器加入，并需经过过滤精度≤10μm的过滤机过滤。

在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到NAS1638标准八级时，高压油系统方可投入运行。

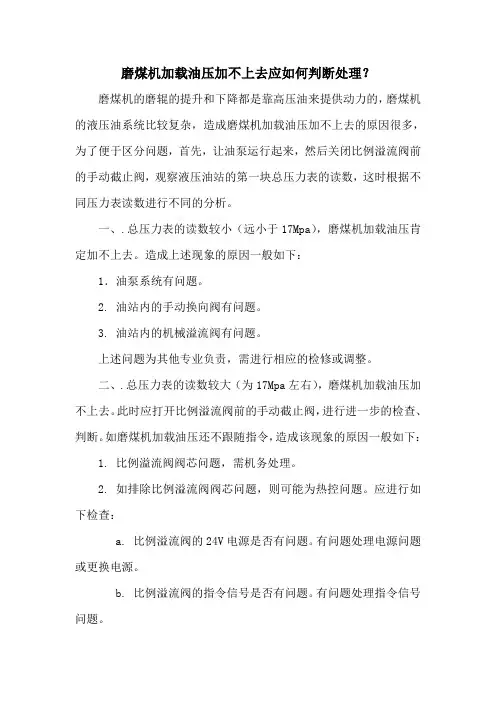

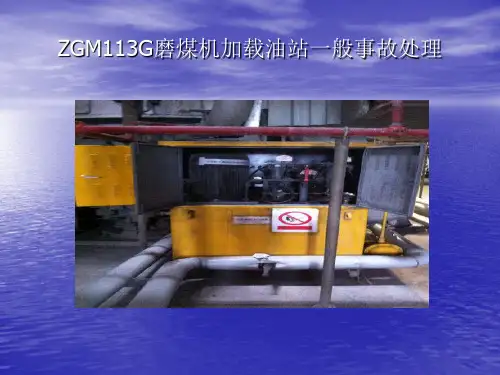

磨煤机加载油压加不上去应如何判断处理？磨煤机的磨辊的提升和下降都是靠高压油来提供动力的，磨煤机的液压油系统比较复杂，造成磨煤机加载油压加不上去的原因很多，为了便于区分问题，首先，让油泵运行起来，然后关闭比例溢流阀前的手动截止阀，观察液压油站的第一块总压力表的读数，这时根据不同压力表读数进行不同的分析。

一、.总压力表的读数较小（远小于17Mpa），磨煤机加载油压肯定加不上去。

造成上述现象的原因一般如下：1．油泵系统有问题。

2. 油站内的手动换向阀有问题。

3. 油站内的机械溢流阀有问题。

上述问题为其他专业负责，需进行相应的检修或调整。

二、.总压力表的读数较大（为17Mpa左右），磨煤机加载油压加不上去。

此时应打开比例溢流阀前的手动截止阀，进行进一步的检查、判断。

如磨煤机加载油压还不跟随指令，造成该现象的原因一般如下：1. 比例溢流阀阀芯问题，需机务处理。

2. 如排除比例溢流阀阀芯问题，则可能为热控问题。

应进行如下检查：a. 比例溢流阀的24V电源是否有问题。

有问题处理电源问题或更换电源。

b. 比例溢流阀的指令信号是否有问题。

有问题处理指令信号问题。

c. 如上述两条都无问题，一般需要进行比例溢流阀更换或重新调整，比例溢流阀更换后也需要调整。

三、比例溢流阀调整的方法：首先，给定比例溢流阀指令信号4mA，调整比例溢流阀的零点电位器，使比例溢流阀油压表（盘上最后块表）指示7Mpa左右。

其次，给定比例溢流阀指令信号20mA，调整比例溢流阀的量程电位器，使比例溢流阀油压表（盘上第二块表）指示17Mpa左右。

最后，因为调零点、满量程互相影响，需再调零点，满量程直至零点为7Mpa左右，满量程为17Mpa左右。

换阀后调整步骤：1.启泵；2.关闭手动截止阀；第一块总压力表的读数应为17Mpa以上3.打开手动截止阀；指令给到20 mA第一块总压力表的读数应为17Mpa以上，否则调比例溢流阀的机械零点（阀体上的右侧大螺丝）4.给定比例溢流阀指令信号4mA，调整比例溢流阀的零点电位器，(右1电位器 T 调死区顺时针是小,)使比例溢流阀油压表（盘上最后一块表）指示7Mpa左右。

ZGM113N型磨煤机用液压系统故障原因华能沁北发电有限责任公司河南省济源市459000摘要:本文主要对QB厂一期机组ZGM113N型磨煤机用液压系统原理进行论述，对磨煤机运行中液压系统常见故障原因进行分析，提出相应解决办法，为其他同类型设备提供借鉴。

关键词：ZGM113N型磨煤机、液压系统、故障、原因1.2.引言ZGM113N型磨煤机液压变加载系统是磨煤机的重要组成部分。

作为磨煤机运行碾磨力的提供者，液压加载系统运行的稳定性关乎磨煤机的安全经济运行。

液压加载系统靠近磨煤机，运行环境较差，长期运行中由于设备老化、油质下降、磨煤机振动等原因易发生故障，严重影响磨煤机的备用、运行，因此分析故障发生的具体原因，采取针对性的措施，对于制粉系统的安全经济运行具有重要意义。

1.2.设备概况QB厂一期600MW超临界机组采用冷一次风正压直吹式制粉系统，每台锅炉配置6台北京电力设备总厂生产的ZGM113N型中速辊式磨煤机，配套的液压油系统为伊顿威格士液压（上海）有限公司生产的变加载液压油系统。

液压油系统的主要功能是在磨煤机启动、停止过程中为磨辊升降提供动力，在磨煤机运行过程中为磨辊提供合适的加载压力，同时设计有定加载运行方式，为变加载运行方式提供备用功能，提高液压油系统的可靠性。

1.2.液压系统工作原理ZGM113 磨煤机是一种中速辊式磨煤机，研磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

原煤从磨的中央落煤管落到磨环上，在离心力作用下将原煤运动至研磨滚道上，通过磨辊进行研磨。

三个磨辊沿圆周方向均布于磨盘滚道上，研磨力由液压加载系统产生，通过静定的三点系统，研磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础。

图1：磨煤机液压系统力传递简化示意图ZGM113G磨煤机液压油系统为变加载系统，这种系统的液压碾磨力是可调的，在不同工况下可调节到相应的最佳碾磨力，这是通过改变比例溢流阀电流信号的输入来进行调节，当煤质发生变化或负荷快速变化时，碾磨力可以快速调节，液压加载磨煤机有更好的运行条件。

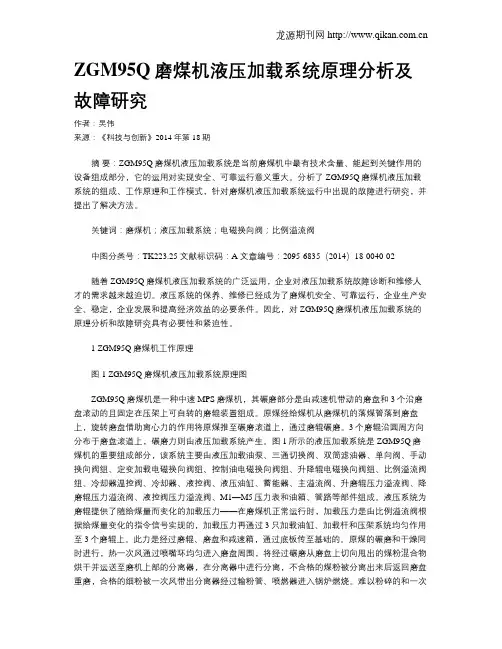

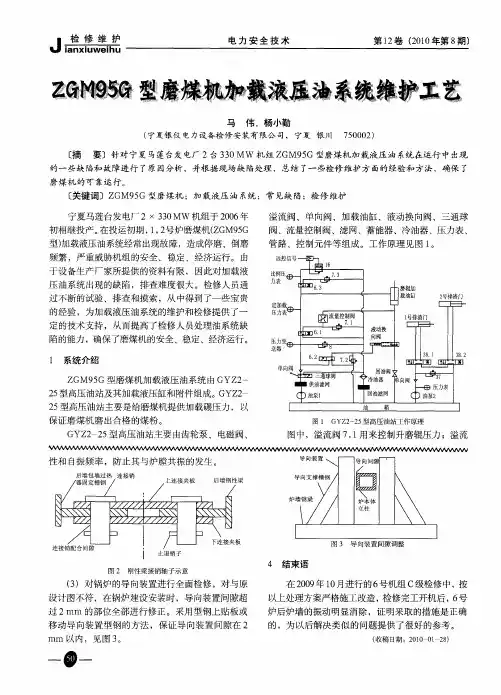

ZGM95Q磨煤机液压加载系统原理分析及故障研究作者：吴伟来源：《科技与创新》2014年第18期摘要：ZGM95Q磨煤机液压加载系统是当前磨煤机中最有技术含量、能起到关键作用的设备组成部分，它的运用对实现安全、可靠运行意义重大。

分析了ZGM95Q磨煤机液压加载系统的组成、工作原理和工作模式，针对磨煤机液压加载系统运行中出现的故障进行研究，并提出了解决方法。

关键词：磨煤机；液压加载系统；电磁换向阀；比例溢流阀中图分类号：TK223.25 文献标识码：A 文章编号：2095-6835（2014）18-0040-02随着ZGM95Q磨煤机液压加载系统的广泛运用，企业对液压加载系统故障诊断和维修人才的需求越来越迫切。

液压系统的保养、维修已经成为了磨煤机安全、可靠运行，企业生产安全、稳定，企业发展和提高经济效益的必要条件。

因此，对ZGM95Q磨煤机液压加载系统的原理分析和故障研究具有必要性和紧迫性。

1 ZGM95Q磨煤机工作原理图1 ZGM95Q磨煤机液压加载系统原理图ZGM95Q磨煤机是一种中速MPS磨煤机，其碾磨部分是由减速机带动的磨盘和3个沿磨盘滚动的且固定在压架上可自转的磨辊装置组成。

原煤经给煤机从磨煤机的落煤管落到磨盘上，旋转磨盘借助离心力的作用将原煤推至碾磨滚道上，通过磨辊碾磨。

3个磨辊沿圆周方向分布于磨盘滚道上，碾磨力则由液压加载系统产生。

图1所示的液压加载系统是ZGM95Q磨煤机的重要组成部分，该系统主要由液压加载油泵、三通切换阀、双筒滤油器、单向阀、手动换向阀组、定变加载电磁换向阀组、控制油电磁换向阀组、升降辊电磁换向阀组、比例溢流阀组、冷却器温控阀、冷却器、液控阀、液压油缸、蓄能器、主溢流阀、升磨辊压力溢流阀、降磨辊压力溢流阀、液控阀压力溢流阀、M1—M5压力表和油箱、管路等部件组成。

液压系统为磨辊提供了随给煤量而变化的加载压力——在磨煤机正常运行时，加载压力是由比例溢流阀根据给煤量变化的指令信号实现的，加载压力再通过3只加载油缸、加载杆和压架系统均匀作用至3个磨辊上。

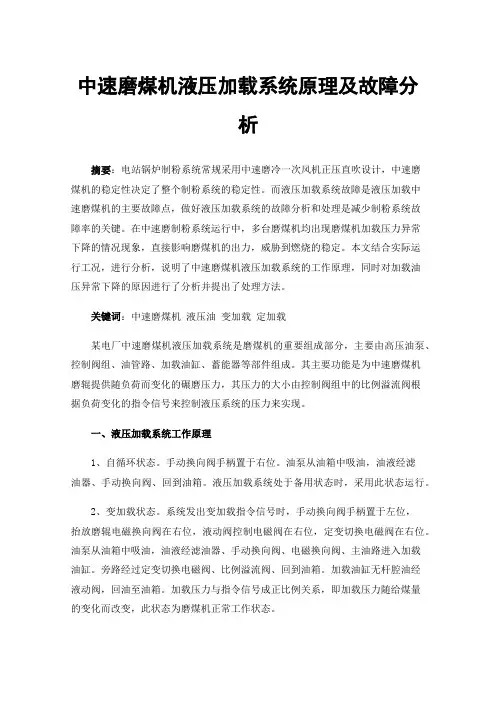

中速磨煤机液压加载系统原理及故障分析摘要：电站锅炉制粉系统常规采用中速磨冷一次风机正压直吹设计，中速磨煤机的稳定性决定了整个制粉系统的稳定性。

而液压加载系统故障是液压加载中速磨煤机的主要故障点，做好液压加载系统的故障分析和处理是减少制粉系统故障率的关键。

在中速磨制粉系统运行中，多台磨煤机均出现磨煤机加载压力异常下降的情况现象，直接影响磨煤机的出力，威胁到燃烧的稳定。

本文结合实际运行工况，进行分析，说明了中速磨煤机液压加载系统的工作原理，同时对加载油压异常下降的原因进行了分析并提出了处理方法。

关键词：中速磨煤机液压油变加载定加载某电厂中速磨煤机液压加载系统是磨煤机的重要组成部分，主要由高压油泵、控制阀组、油管路、加载油缸、蓄能器等部件组成。

其主要功能是为中速磨煤机磨辊提供随负荷而变化的碾磨压力，其压力的大小由控制阀组中的比例溢流阀根据负荷变化的指令信号来控制液压系统的压力来实现。

一、液压加载系统工作原理1、自循环状态。

手动换向阀手柄置于右位。

油泵从油箱中吸油，油液经滤油器、手动换向阀、回到油箱。

液压加载系统处于备用状态时，采用此状态运行。

2、变加载状态。

系统发出变加载指令信号时，手动换向阀手柄置于左位，抬放磨辊电磁换向阀在右位，液动阀控制电磁阀在右位，定变切换电磁阀在右位。

油泵从油箱中吸油，油液经滤油器、手动换向阀、电磁换向阀、主油路进入加载油缸。

旁路经过定变切换电磁阀、比例溢流阀、回到油箱。

加载油缸无杆腔油经液动阀，回油至油箱。

加载压力与指令信号成正比例关系，即加载压力随给煤量的变化而改变，此状态为磨煤机正常工作状态。

3、定加载状态。

系统发出定加载运行指令信号时，手动换向阀手柄置于左位，抬放磨辊电磁换向阀在右位，液动阀控制电磁阀在右位，定变切换电磁阀在左位。

油泵从油箱中吸油，油液经滤油器、手动换向阀、电磁换向阀、主油路进入加载油缸。

旁路经过定变切换电磁阀、溢流阀，回到油箱。

加载油缸无杆腔油经液动阀，回油至油箱。

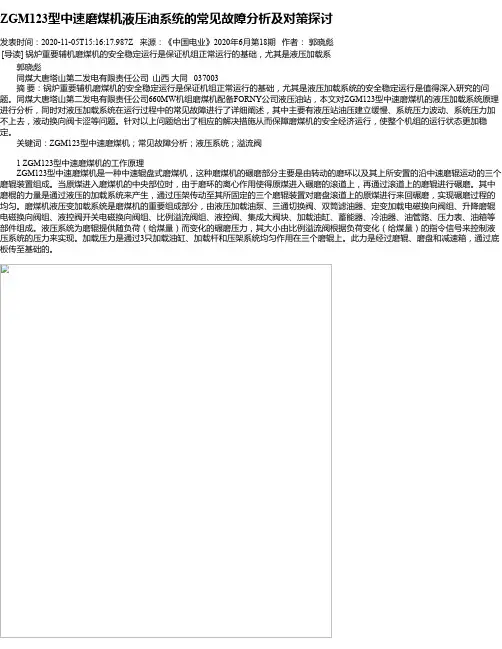

ZGM123型中速磨煤机液压油系统的常见故障分析及对策探讨发表时间：2020-11-05T15:16:17.987Z 来源：《中国电业》2020年6月第18期作者：郭晓彪[导读] 锅炉重要辅机磨煤机的安全稳定运行是保证机组正常运行的基础，尤其是液压加载系郭晓彪同煤大唐塔山第二发电有限责任公司山西大同 037003摘要：锅炉重要辅机磨煤机的安全稳定运行是保证机组正常运行的基础，尤其是液压加载系统的安全稳定运行是值得深入研究的问题。

同煤大唐塔山第二发电有限责任公司660MW机组磨煤机配备FORNY公司液压油站，本文对ZGM123型中速磨煤机的液压加载系统原理进行分析，同时对液压加载系统在运行过程中的常见故障进行了详细阐述，其中主要有液压站油压建立缓慢、系统压力波动、系统压力加不上去，液动换向阀卡涩等问题。

针对以上问题给出了相应的解决措施从而保障磨煤机的安全经济运行，使整个机组的运行状态更加稳定。

关键词：ZGM123型中速磨煤机；常见故障分析；液压系统；溢流阀 1 ZGM123型中速磨煤机的工作原理 ZGM123型中速磨煤机是一种中速辊盘式磨煤机，这种磨煤机的碾磨部分主要是由转动的磨环以及其上所安置的沿中速磨辊运动的三个磨辊装置组成。

当原煤进入磨煤机的中央部位时，由于磨环的离心作用使得原煤进入碾磨的滚道上，再通过滚道上的磨辊进行碾磨。

其中磨棍的力量是通过液压的加载系统来产生，通过压架传动至其所固定的三个磨辊装置对磨盘滚道上的原煤进行来回碾磨，实现碾磨过程的均匀。

磨煤机液压变加载系统是磨煤机的重要组成部分，由液压加载油泵、三通切换阀、双筒滤油器、定变加载电磁换向阀组、升降磨辊电磁换向阀组、液控阀开关电磁换向阀组、比例溢流阀组、液控阀、集成大阀块、加载油缸、蓄能器、冷油器、油管路、压力表、油箱等部件组成。

液压系统为磨辊提供随负荷（给煤量）而变化的碾磨压力，其大小由比例溢流阀根据负荷变化（给煤量）的指令信号来控制液压系统的压力来实现。

浅析中速磨煤机液压油站调试方法【摘要】本文主要对目前330MW及以上机组使用的中速磨煤机液压油站液压油系统压力、定加载压力、抬辊压力、定变加载压力等主要运行参数进行整定，并介绍了中速磨抬辊不同步的处理方法。

【关键词】液压油系统压力；定加载压力；抬辊压力；定、变加载压力；中速磨抬辊不同步。

一、概述：目前中速磨煤机在我公司各电厂应用广泛，液压油站是中速磨煤机的重要组成部分，中速磨煤机磨辊抬起及定、变加载均依靠液压油站来提供可靠的液压力，一旦液压油站出现故障磨煤机将失去加载力被迫停运。

随着设备运行时间增加，中速磨煤机液压油站故障率也逐步升高，在对液压油站比例溢流阀、抬辊溢流阀、加载溢流阀等阀门进行检修后往往会造成系统压力、加载压力、抬辊压力发生改变，若不能将各压力参数调试准确，将严重影响磨煤机的安全运行，为确保磨煤机安全稳定运行，建议在进行上述工作后重新对液压油站系统压力、加载压力、抬辊压力进行重新调试。

根据自身现场工作经验及与厂家技术人员交流，现将中速磨煤机液压油站调试方法总结如下：二、液压油站系统压力、定加载压力调试1、在液压油站调试前确认液压油颗粒度达到8级及以上，防止比例溢流阀及各电磁阀卡涩；油温控制在20℃～55℃之间。

由运行人员就地配合检修人员操作就地控制柜相关按钮。

2、将就地控制柜控制切换开关切换到就地控制（切换开关在就地控制柜内）。

3、关闭液压站内的安全截止阀（顺时针旋转手柄至全关位置），打开系统溢流阀（逆时针旋转手柄至全开位置），打开定加载溢流阀（逆时针旋转手柄至全开位置），抬辊溢流阀（逆时针旋转手柄至全开位置）。

4、就地启动液压油泵，查看油泵电机正反转（从电机后看风扇顺时针转为正转逆时针转为反转，若逆时针转调整接线的项序使泵正传）。

5、确认泵正转，打开定加载开关（开关在就地控制柜内），打开加载开关（开关在就地控制柜内）。

关闭定加载溢流阀（手动调节），系统溢流阀全部放开（手动调节），抬辊溢流阀全部放开（手动调节），起泵（打开控制柜上的液压油站开关），调节系统溢流阀（手动调节，顺时针旋转手柄）使系统压力调整为5Mpa，检查各液压油管路是否漏油，如漏油应立即先停泵后关闭所有电磁阀，进行检修处理。

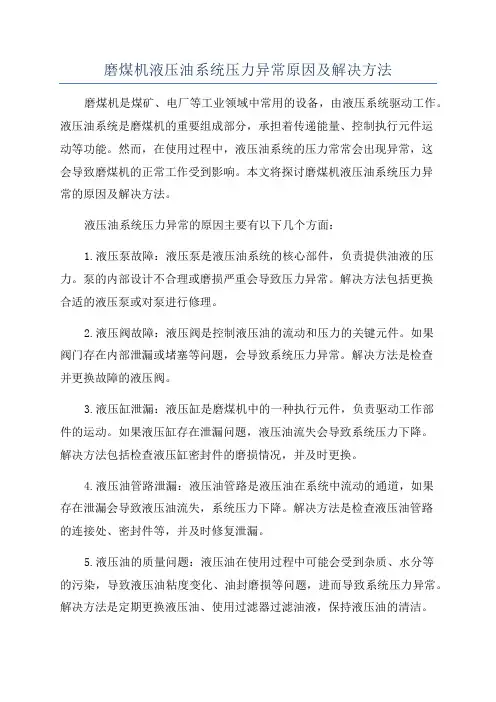

磨煤机液压油系统压力异常原因及解决方法磨煤机是煤矿、电厂等工业领域中常用的设备，由液压系统驱动工作。

液压油系统是磨煤机的重要组成部分，承担着传递能量、控制执行元件运动等功能。

然而，在使用过程中，液压油系统的压力常常会出现异常，这会导致磨煤机的正常工作受到影响。

本文将探讨磨煤机液压油系统压力异常的原因及解决方法。

液压油系统压力异常的原因主要有以下几个方面：1.液压泵故障：液压泵是液压油系统的核心部件，负责提供油液的压力。

泵的内部设计不合理或磨损严重会导致压力异常。

解决方法包括更换合适的液压泵或对泵进行修理。

2.液压阀故障：液压阀是控制液压油的流动和压力的关键元件。

如果阀门存在内部泄漏或堵塞等问题，会导致系统压力异常。

解决方法是检查并更换故障的液压阀。

3.液压缸泄漏：液压缸是磨煤机中的一种执行元件，负责驱动工作部件的运动。

如果液压缸存在泄漏问题，液压油流失会导致系统压力下降。

解决方法包括检查液压缸密封件的磨损情况，并及时更换。

4.液压油管路泄漏：液压油管路是液压油在系统中流动的通道，如果存在泄漏会导致液压油流失，系统压力下降。

解决方法是检查液压油管路的连接处、密封件等，并及时修复泄漏。

5.液压油的质量问题：液压油在使用过程中可能会受到杂质、水分等的污染，导致液压油粘度变化、油封磨损等问题，进而导致系统压力异常。

解决方法是定期更换液压油、使用过滤器过滤油液，保持液压油的清洁。

6.设计参数不合理或系统过载：如果液压油系统的设计参数不合理或使用过程中超载，会导致系统压力超过设计范围。

解决方法是对系统设计进行优化或减少工作负荷，使系统在正常范围内工作。

以上是磨煤机液压油系统压力异常的常见原因，具体的解决方法需要根据实际情况进行调查和分析。

在实际操作中，应重视液压油系统的维护和保养，定期进行检查，及时发现并解决问题，以确保磨煤机的正常工作。

同时，还应采取预防措施，如定期更换液压油、加强油封的维护等，以延长液压油系统的使用寿命，并减少压力异常的发生。

浅析ZGM113G型中速辊式磨煤机液压油系统常见问题作者：***来源：《机电信息》2020年第23期摘要：对某厂ZGM113G型中速辊式磨煤机液压油系统的常见问题进行了原因分析，给出了相应的解决办法，并对液压油系统日常维护工作提出了针对性的意见及改进方法，取得了良好的应用效果。

关键词：磨煤机;液压油系统;常见问题;液压缸0 引言某厂2×600 MW燃煤供热机组采用冷一次风正压直吹式制粉系统，每台锅炉配置6台北京电力设备总厂制造的ZGM113G型中速辊式磨煤机，配套的液压油系统为意大利阿托斯公司生产的中速磨煤机变加载液压油系统。

液压油系统的主要功能是在磨煤机启动过程中，为磨辊升降提供动力，在磨煤机运行过程中，为磨辊提供合适的加载压力，同时设计有定加载运行方式与变加载运行方式切换的功能，提高了液压油系统的可靠性。

1 液压油系统简介变加载液压油系统是指磨煤机磨辊的加载力可以按照要求进行变化的液压油系统。

通常磨煤机的加载力大小根据给煤机的给煤量进行控制，即机组负荷决定给煤量大小，给煤量大小决定加載力大小。

变加载液压油系统就是为了满足不同的给煤量需要不同的加载力而设计的，达到降低磨煤机功耗，减小磨辊和磨盘衬板磨损量的目的。

同时，为了提高液压油系统的可靠性，液压油系统也可实现定加载运行，需要注意的是，定加载运行只是在变加载运行出现故障时的一种备用状态。

变加载液压油系统主要由液压泵站、管路、加载油缸、蓄能器等部件组成。

液压油系统通过改变加载油缸的加载压力大小，为磨辊提供随负荷变化的碾磨力，其大小由比例溢流阀根据负荷变化的指令信号控制液压油系统的加载压力来实现。

磨煤机液压油系统工作原理如图1所示。

磨煤机在变加载运行状态下，油泵从油箱中吸油，主油路油液经切换阀、滤油器、单向阀、手动换向阀、电磁换向阀进入加载油缸有杆腔，为磨辊提供碾磨压力。

旁路经过电磁换向阀、比例溢流阀、冷却器，最后回到油箱。

加载油缸无杆腔油一路经调速阀、换向阀回到油箱;另一路经液控阀、回油截止阀直接与油箱相通。

锅炉磨煤机加载油压波动异常分析赵斌（广州发展电力科技有限公司，广东广州511340）摘要：本文主要阐述了中电荔新2ˑ330MW 机组磨煤机运行中加载油压波动大、油压不能变加载，造成磨煤机加载油压调节偏差大，磨煤机出力不稳定。

通过分析问题，找出方案解决磨煤机油压不稳定问题，确保了机组安全稳定运行。

关键词：磨煤机；比例溢流阀；加载油压中图分类号：TG223文献标识码：B文章编号：CN23－1249（2019）03－0062－03Abnormal Analysis of Oil Pressure Volatility in Boiler GrinderZhao Bin（Guangzhou Development Power Technology Co．，Ltd．，Guangzhou 511340，China ）Abstract ：This paper mainly expounds that the load oil pressure fluctuation is large and the oil pres-sure can not be varied during the operation of the new 2ˑ330MW coal mill of Zhongdian Lixin Pow-er Plant ，which causes the oil pressure adjustment deviation of the coal mill and the output of the coal mill is unstable．Through the analysis of the problem ，find out the solution to the problem of unstable grinding coal oil pressure ，ensure the safe and stable operation of the unit．Key words ：Coal grinder ；Proportional overflow valve ；Load oil pressure收稿日期：2019－01－25作者简介：赵斌（1984－），男，2006年参加工作，助理工程师，热控高级工，长期从事热工检修工作。

Zhuangbei Yingyong yu Yanjiu♦装备应用与研究浅析ZGM113G型中速6式磨煤机液压油系统常见问题曹佳”(福建省鸿山热电有限责任公司，福建泉州362700)摘要:对某厂ZGM113G型中速银式磨煤机液压油系统的常见问题进行了原因分析，给出了相应的解决办法，并对液压油系统日工的法，的应用。

关键词：机压压0引I某厂2X600MW燃煤供热机组采用冷一次风正压直吹式，台6台北京电力设的ZGM113G型中速辐式磨煤机，配套的液压大利阿的中机压。

压的在机程中，力，在机程中，的压力，设计式与式的，提高了液压的可靠性‘1液压油系统简介压指机的力可以按照求化的液压‘通机的力大小根据给机的量控，即机负荷量大小，量大小 力大小。

压就满足不同的量需不的力而设计的，达到低机耗,减小和磨盘衬板损量的目的。

，高压的可靠，液压也可实，需注的是，只在故障的一种用状态。

压由压泵站、管路、、蓄器等部件成。

压通的压力大小，随负荷化的碾力，其大小由比例溢流阀根据负荷化的指令信号控压的加载压力来实‘机压工理如图1所示。

机在状态下，泵箱中吸，路油液经阀、滤器、单向阀、手向阀、电磁换向阀入杆腔，碾压力。

旁路经电磁向阀、比例溢流阀、冷却器，最后回到油箱。

无杆腔一路经调阀、向阀回到箱；另一路经控阀、回阀与箱通。

，压于状态，压力由溢流阀调，压力由比例溢流阀调，压力与指令信号成比例，即压力随量的化_/液压油泵j供油滤网磨煤机油箱图1磨煤机液压油系统工作原理变，这是磨煤机的正常工作状态。

2常见问题2.1磨6无法升降:指令发岀后，磨辐未上升，就地手动切电磁阀无法‘:逻辑求向阀需全后才可执指令，检查向阀于全状态，检查控柜向阀全指示，向阀的到后即可‘2.2检修后液压油泵出口压力低:电磁阀后，压油站程中，经常压泵压力至到1MPa的‘法[J#.传感技术学报,2012,25(12):1711*1716.[3]李新，乔爱民.三次样条插值在称重仪表误差补偿中的应用[J].电子设计工程,2011,19(11):48*50.[4]王冰冰，李淮江.基于三次样条插值的硅压阻式压力传感器的温度补偿[J].传感技术学报,2015,28(7):1003*1007. [5]樊尚春，张秋利，秦杰.基于样条曲线插值的压力传感器的温度补偿[J].北京航空航天大学学报,2006,32(6):684*686. [6]陶佰睿，顾丁，苗凤娟，等.一种基于单片机的湿度传感器校准实验平台设计与实现[J].传感技术学报，2013,26(3)：435*438.收稿日期：2020*08*05作者简介:王(1987—)，男，吉林长春人，工程师,主要从事传感器设计与研究工作。

ZGM95N型磨煤机常见故障原因分析及处理办法作者：蓝江来源：《科技信息·下旬刊》2018年第01期摘要：磨煤机运行状态决定着燃煤锅炉经济、安全运行。

本文针对茂名臻能热电有限公司#6机组中速辊式磨煤机ZGM95N在运行过程中常出现的故障，详细地分析了这些故障的原因，并介绍针对故障所采取的一些改进措施。

关键词：ZGM95N型磨煤机；常见故障；改进措施引言#6机组锅炉是亚临界参数、四角切圆燃烧、自然循环汽包锅炉，配备正压直吹式制粉系统。

制粉系统共有6台ZGM95 N型中速辊式磨煤机，产自北京电力设备总厂。

磨煤机结构包含机座、机壳、分离器、减速机、磨辊装置、密封装置、排渣装置等部件，以及带有液压油站、润滑油站、密封风机等辅助设备。

1磨煤机工作原理1.1磨煤机主要技术参数型号 ZGM95N研磨出力 51.5（当 =16%，HGI=80，=4%）额定功率 400 KW电动机额定功率 400 KW电动机电压 6000 V电动机转速 988 r/min磨盘转速 26.4 r/min，顺时针（俯视）通风阻力≤5740 Pa磨煤机额定空气流量 16.45 kg/s1.2磨煤机工作原理ZGM95 N磨煤机碾磨部分是由转动的磨盘和三个圆周方向互成120°布置于磨盘滚道上的磨辊组成。

三个磨辊固定且可沿磨盘自转，并通过液压系统获得可调节大小的加载力。

原煤从磨煤机落煤管落到磨盘上，然后被分散到磨盘滚道上。

大颗粒煤在磨辊与磨盘产生的挤压力作用下被压碎，然后经一次冷热混合风烘干并输送至分离器进行粗细分离。

合格的细粉被一次风输送至炉膛燃烧，不合格的粗粉重新返回磨盘进行重磨。

而石子煤、铁块等无法被碾碎的重物则从喷嘴环掉落到风室，在刮板的清扫下被排出磨外。

2 常见故障原因分析2.1 排渣量过多（1）磨煤机开机初期或紧急停磨时；（2）煤质差。

如煤的可磨系数较低、水分较大及夹带较多石子煤等；（3）磨煤机大修期过长，辊套、衬板、喷嘴环磨损严重；（4）风煤比失调。

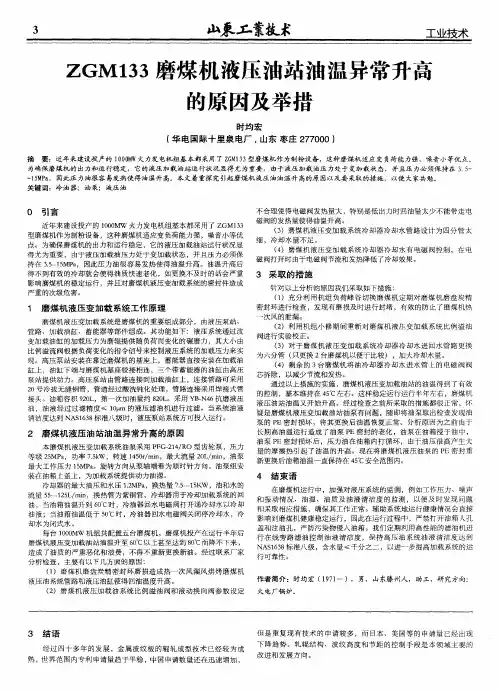

一种中速磨煤机液压加载系统油温异常情况介绍及原因分析作者：娄栋培来源：《西部论丛》2019年第33期摘要：中速磨煤机采用液压变加载系统提供加载力，液压变加载系统的稳定运行直接决定了磨煤机的正常出力，影响到机组正常带负荷。

液压变加载系统在实际运行过程中会出现油压低、电磁阀卡涩、油温高等诸多问题，本文针对液压变加载系统油温高的问题进行了一些简单介绍和分析，并提出了一些解决方法和注意事项，以此对同类型设备同类问题提供一些参考。

关键词：中速磨煤机;液压变加载系统;油温高;碱金属一、引言某公司3、4号机组为2×660MW超超临界机组，制粉系统：采用中速磨煤机正压直吹冷一次风机制粉系统，每台锅炉配6台ZGM113G型磨煤机（5台运行，1台备用），磨煤机采用液压变加载系统提供加载研磨力。

磨煤机液压变加载系统为北京电力设备总厂委托意大利阿托斯公司上海代表处设计制造，由液压泵站、管路、加载油缸、蓄能器等部件组成。

其功能如下：液压系统通过改变加载油缸的加载压力为磨辊提供随负荷而变化的碾磨力，其大小由比例溢流阀根据负荷变化的指令信号来控制液压系统的加载压力来实现。

高压泵站安装在靠近磨煤机的基座上，蓄能器直接安装在加载油缸上，油缸下端与磨煤机基座铰接相连，三个带蓄能器的油缸由高压泵站提供动力。

高压泵站由管路连接到加载油缸上，连接管路可采用20号冷拔无缝钢管，管道需经酸洗钝化处理，管路连接采用焊接式管接头。

安装前管路务必进行焊缝探伤和打压试验，焊缝质量参照标准GB3323-82并符合液压通用技术要求及相关标准。

油箱容积920L，第一次加油量约820L。

采用YB-N46抗磨液压油，往油箱加油时油液必须经过过滤精度≤10μm的液压滤油机过滤，且从空气滤清器处加入。

在液压系统设备和管路全部安装完成后，系统必须打油循环，当系统油液清洁度达到NAS1638标准八级时，液压泵站系统方可投入运行。

二、液压油原理介绍磨煤机启动前，运行液压变加载系统，切换液动换向阀控制电磁阀关闭液动换向阀，随后通过升降磨辊装置控制电磁阀切换，将磨辊装置提升到位后，启动磨煤机运行。

磨煤机液压系统压力异常原因及解决方法一概述1.1磨煤机工作原理：我公司磨煤机是由北京电力设备总厂生产的中速磨煤机ZGM113磨煤机，是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需研磨的原煤从磨煤机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图 1 —1）。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部的分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。

图1 —1磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工定期清理（或由自动排渣装置排走），清除渣料的过程在磨运行期间也能进行（见图1—2））適向排渣箱图1 —2磨煤机工作示意图1.2液压油站工作原理：磨煤机液压变加载系统是磨煤机的重要组成部分，由高压油泵站、油管路、加载油缸、蓄能器等部件组成。

其功能如下：液压系统为磨辊提供随负荷而变化的碾磨压力，其大小由比例溢流阀根据负荷变化的指令信号来控制液压系统的压力来实现。

高压油泵站安装在靠近磨煤机的基础上，加载油缸和蓄能器安装在磨煤机上，三个带蓄能器的油缸由高压油泵站提供动力。

高压油泵站用管道连接到加载油缸上，连接管道采用1Cr18Ni9Ti无缝钢管。

油箱容积800L,第一次加油量约700L。

采用L-HM46抗磨液压油，油液从空气滤清器加入，并需经过过滤精度w 10卩m的过滤机过滤。

在高压油系统设备和管路全部安装完后，高压油系统必须打油循环，当高压油系统油液清洁度达到NAS1638B准八级时，高压油系统方可投入运行。
