九年级物理全册 15.4电流的测量课件 新人教版

九年级物理全册 15.4电流的测量课件 新人教版
活动：观察电流表
❖请大家阅读课本45-46页, 仔细观察手中电流表，然 后请同学上来做一次“电 流表”，给大家作自我介 绍。同学们准备一些问题 向“电流表”提问。
学
生
用
电
流
表
0.6
3
实验 练习使用电流表
阅读课本P46的 “练习使用电流 表”，试着用自 己的语言总结电 流表使用时的注
意事项。
思考 讨论
2.下面图中电流表的读数各是多少?
0.32A
0.56A
1.4A
谢 谢！
体会一下身边的电流 值,请阅读书本 “常
见的电流”
电子表 1.5~2 μA
电冰箱 ： 约1A
高压输电 200A
电饭煲 3.2~4.5A 闪电（2～20）×104A
柜式空调 约为10A
如何知道流过用电器中 电流的大小呢？
电子表:1.5~2 μA
测量电路中电流大小 的仪器叫电流表。
二、电流的测量
一、电流
1.物理意义：表示电流的大小 2.符号：I 3.单位：国际单位 安培(安) A 常用单位 毫安（mA）微安（μA） 4.换算关系
1A = 103 mA 1mA= 103 μA
法国物理学家
安培
电磁学的奠基 人之一，他生于里 昂一个富商家庭， 从小博览群书，具 有惊人的记忆力和 非凡的数学才能。
练习：电流表的读数（按最靠近的刻度线读取）
想想 议议
测量电流时，如果电流表有的指针 没有正好指在某个刻度线上，应该 怎样读数?
1.小明用电流表测电流的实验中，记录的测量
结果是2.1A，小锋发现他的测量结果是以0.6A
的量程来测量，而读数时却按3A的量程读数，
则小明的实际测量值应为

154电流的测量课件

154电流的测量课件
I 3.电流的字母表示：
(电流是电流强度的简称）
二、电流的大小----电流：
Ａ （1）国际单位：安培 符号
（简称为“安”）
（2）常用单位：
毫安 符号 微安 符号
（3）单位的换算关系:
mＡ µＡ
1安＝1000毫安 1毫安＝1000微安
1Ａ=103mＡ 1mＡ=103 µＡ
电灯 较亮
电灯 较暗
为什么？？？？
两电路中电源不同
提供的电能大小不同 电路中电流的大小就不同，
流过灯泡的电流越大，灯泡就越亮。
二、电流的大小----电流强度（简称电流）
1、符号： I
2、单位：
Ａ （1）国际单位：安培 符号
（简称为“安”）
（2）常用单位：
毫安 符号 微安 符号
mＡ µＡ
（3）单位的换算关系:
+ -+
+ + -+
-
-
-
自由电子定向移动
---从电源负极经导线流向电源正极
自由电子的移动方向与电流的方向正好相反。
电流的测量
一.电流的形成、方向：
1、电流方向:
电源正极
导线、用电器等
电源负极
2.电流：电荷的定向移动形成电流。
实验2 比较用一节干电池和两节干 电池做电源时，小灯泡的发
电源 光情况。
若是选择“0~3A”的量1程时， 则刻度盘上每个大格0.是1 安，
back
量程： 0 – 3 A 每个大格： 1 A 每一小格： 0.1 A
量程： 0 - 0.6 A 每个大格： 0.2 A 每个小格： 0.02 A
电流表读数步骤：
第一步：确定量程 第二步：先读大格 第三步：再读小格

人教版物理九年级全一册15.4电流的测量课件优质课件PPT

人教版物理九年级全一册15.4电流的测量课件优质课件PPT
20～25
50～80
90～100
交流电（如家庭电路）
手轻微颤抖 手指强烈颤抖
手部痉挛 难于摆脱电极，能摆脱手指
剧痛 手迅速麻痹，不能摆脱电极
，剧痛，呼吸困难 呼吸麻痹，心房震颤
呼吸麻痹，延续3s心脏麻痹
直流电（如电池 ）
无感觉 无感觉 感觉痒热 热感觉增强
热感觉大大增强，手部肌肉不强 烈收缩
强烈的热感觉，手部肌肉收缩、 痉挛，呼吸困难 呼吸麻痹
300～
呼吸心脏麻痹，肌体组织遭 到电流的热破坏
二、电流的测量

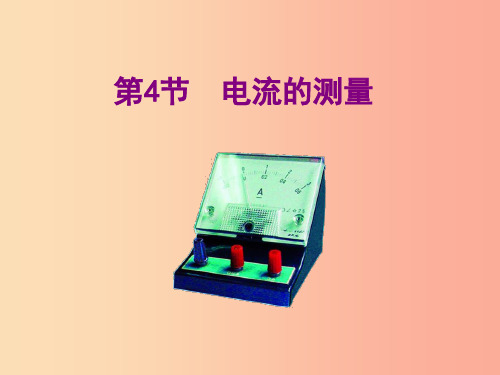

1. 电流表：测量电流的仪器。 认识电流表
刻度盘
数值单位
调零螺母
指针 负接线柱
量程为0～0.6 A
正接线柱 量程为0～3 A
电流表的电路符号
+A－
2. 电流表的连接：
（1）电流表必须和被测的用电器串联。 （2）电流必须从正接线柱流入，从负接线柱 流出。 （3）必须正确选择量程。 （4）不允许把电流表直接连到电源的两极！
练一练
以下电路中，电流表连接方法正确的是（ A ）A AA B NhomakorabeaA
A
C
D
3. 电流表的读数：
（1）明确所选电流表的量程； （2）确定电流表的分度值； （3）由指针位置读出示数。
量程 0~0.6 A 0~3 A
分度值 0.02 A 0.1 A
练一练
请读出下列电流表的示数。
0.58 A
1.4 A
4. 练习使用电流表测量电路中的电流 实验1
第十五章 第４节
电流的测量
一、想电一流的想强弱
你认为电力机 车和手机工作时的 电流有什么不同？
1．电流（I）：表示电流强弱的物理量。

人教版物理九年级全一册15.4电流的测量 课件

人教版物理九年级全一册15.4电流的测量 课件

√
×
电流表的使用
、被测电流不能超过电流表的量程．
试触
在不能预先估计被测 电流大小的情况下， 要先用电路的一个线 头迅速试触电流表的 接线柱，看看指针的 偏转是否在量程之 内．
3.被测电流不要超过电流表的量程
试触
下一页
电流表的使用
使用前：
1、
观察指针是否指零，不指零的要调零；2、
观察所用的量程及分度值。
A、2.1A B、0.42A
C、
2.12A D、0.6A
使用前检查指
针是否指在零
刻线处
调零
调节点
电流表的使用
1、 连 接串 方联 法：
电流表的使用
2、绝对不允许不经过用电器而把电 流表直接接到电源的两极上，否则！
电流表将很快烧坏
电流表的使用
3、必须使电流从“十”接线柱流进电流表 从“一”接线柱流出电流表
×
× × +
L1
A
-
L2
× × L1
L2
+
-
A
A
B
C
D
反馈检测： 2、下图中电流表各测的是谁的电流？
干路电流 L2的电流
干路电流
L1 L2
L1
A L2
L2的电流
L1的电流 干路电流
L1和L2的电流
灵敏电流表
A
两个量程共用一个 - 接线柱
标着 “0.6” “3” 的为 正 接 线柱
两个量程共用一个 +接线柱 标着 “0.6” “3” 的为 负接线柱
量 程: 0~0.6A 一大格: 0.2A 一小格: 0.02A 读 数: 0.42A
量 程: 0~3A 一大格: 1A 一小格: 0.1A 读 数: 1.1A

人教版九级物理154电流的测量共41张PPT[可修改版ppt]

人教版九级物理154电流的测量共41张PPT[可修改版ppt]
6、正确使用电流表的规则是：
（1）电流表要 串联 在被测电路中； （2）电流必须从电流表的_正__接__线__柱___流入，从
_负__接__线__柱__流出 （3）被测电流不能超过电流表的 量程 ； （4）绝对不允许_不__经_过__用__电__器_直__接__接__在_电__源__的_两__极___
Ａ
mＡ µＡ
3.单位的换算关系:
1Ａ=103mＡ
1mＡ=103 µＡ
1 mA=10-3 A
1 mA =10-6 A
练一练：
1、0.5Ａ= 500 mＡ = 5×105 µ Ａ 2、104 µ Ａ= 10 -2 Ａ= 10 mＡ 3、200 mＡ = 0.2Ａ= 2×105 µ Ａ
你知道我们生活中的一些用电 器工作时的电流是多大吗？
4、单位换算：
1．5 A=_5x_1_0_3 mA 3．2 mA=__3._2_x_10_3_μA
5、实验室用的电流表有___3__个接线柱，__两___个 量程，分别是_0_-_-_0_._6_A_和__0_-_-_3_A__.
0--0.6A的量程的每大格是_0_.2___A,每小格_0_._0_2_A. 0--3A的量程每大格是__1___A,每小格是__0_.1__A.
刻度盘 调零螺丝
正接线柱
量程为0～3 A
电流表的符号： A
电流表都有一定的测量范围—量程 电流表都有最小刻度值--- 分度值
学校实验室用的电流表一般有_三__个接线 柱,_两__个量程 ，分别是：0_-_-_3_A_,0_-_-_0_._6A
（双量程电流表）
量程： 0 – 3 A
量程：0 - 0.6 A
电流表刻度盘上的A表示？表针如图所示，你能读出相应 的电流吗？为什么？

人教版九年级物理15.4电流的测量(共24张PPT)

人教版九年级物理15.4电流的测量(共24张PPT)

•
17、儿童是中心，教育的措施便围绕 他们而 组织起 来。2021/8/102021/8/102021/8/102021/8/10
• 2、Our destiny offers not only the cup of despair, but the chalice of opportunity. (Richard Nixon, American President )命运给予我们的不是失望之酒，而是机会之杯。二〇二一年六月十七日2021年6月17日星期四
3.怎样在电流表上读数
1、明确电流表的量程
3、根据指针读数
示数=格数×分度值
根据量程确定每个大格和每个 小格(分度值)所表示的电流值。
量程： 0 – 3 A 每个大格： 1 A 每一小格： 0.1 A
量程： 0 - 0.6 A 每个大格： 0.2 A 每一小格： 0.02 A
量程 0.6 A
大格刻度 0.2A╳2=0.4 A 小格刻度 0.02A╳4=0.08A 最终读数 0.4A+0.08A=0.48A
•
15、一年之计，莫如树谷；十年之计 ，莫如 树木； 终身之 计，莫 如树人 。2021年8月2021/8/102021/8/102021/8/108/10/2021
•
16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ，而提 出新的 问题， 却需要 有创造 性的想 像力， 而且标 志着科 学的真 正进步 。2021/8/102021/8/10August 10, 2021
• 4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行6.17.20216.17.202110:5110:5110:51:1910:51:19

新人教版九年级物理全册课件15.4电流的测量(共16张PPT)

• (3)被测电流 不能 超过电 流表的量程；在不能估测电流 大小时，可采用大量程 试触 。
• (4)不允许不经过用电器把电 流表 直接 连到电源的两极! 否则，电流表将被损坏。
第4节 电流的测量
• 2.使用电流表测量电路中的电流：
按照课本P47图15.4-5甲所示电
路图连接电路，测量电路中的电
流I1；再按照课本P47图15.4-5 乙所示电路图改变电流表在电路
第4节 电流的测量
• 新知二怎样在电流表上读数 • ●阅读课本P45~46“电流的测量”的内容，并完
成下列问题。 • 1.电流表的构造。 • （1）电流表的接线柱：
电流表有 3 个接线柱， 分别标有 “ - ”“ 0.6 ”“ 3 ”。
第4节 电流的测量
• （2）电流表的量程：电流表一般有 两 个量程。 当标有“-”号的接线柱和中间标有“0.6”的接 线柱连入电路时，电流表的量程为 0~0.6 A , 此时电流表上每一小格（分度值）表示 0.02 A； 如果是把“-”接线柱和标有“3”的接线柱连入 电路时，电流表的量程为 0~3 A 。
电流 流过小灯泡。两个不同的小灯泡并 联接在同一电路中，亮度一明一暗，这是因 为流过小灯泡的电流的强弱 不相等 。 • 2.电流是表示 电流强弱 的物理量，用字母
I 表示，它的单位是 安培(安) ， 符号是 A 。
第4节 电流的测量
• 3. 1 mA= 10-3 A;1 μA= 10-6 A。 • 4.测量电路中电流的仪表叫做 电流表 ，
第4节 电流的测量
• 新知三测量电流 • ●阅读课本P46~47“实验”的内
容，并完成下列问题。 • 1.正确使用电流表的方法： • (1)必须将电流表和被测用电器

2018年人教版九年级物理全册15章第4节《电流的测量》课件(共15张PPT)

（3）单位换算： 1A 103 mA
1mA 103 A
电子表 1.5~2 μA
电饭煲 3.2~4.5A
电冰箱 1A
高压输电 200A
手机：待机15~50mA、 开机60~300mA
立式空调 10A
电流的测量
1、仪器：电流表 电流表的符号： A
活动二 仔细观察你桌子上的电流表刻度，把大小
量程、一大格、小格的电流值填入表中。
水流？ 车流？
水流：水的流动 车流：车的流动 电流：
联想
电流形成的原因：电荷的定向移动
那么电流的方向怎么规定的？
电流的方向:
正电荷定向移动的方向为电流方向。 负电荷定向移动的方向与电流方向相反。
哪个电流大？
甲
乙
电流强度（简称电流）: 表示电流的大小。
(1)符号: I
(2)单位：主单位:安培 简称:安 符号: A 常用单位：毫安（mA） 微安（μA）
2018年人教版九年级物理全册15 章第4节《电流的测量》课件(共
15张PPT)
活动一 你能按图一连接好电路并让小灯泡持续
发光吗？
仔细观察实验，开关闭合后两盏灯有什 么共同点和不同点？
甲
乙
问题1：两盏灯都亮了，那么 小灯泡发光时有没有电流通 过呢？如果有，电流又是怎 么形成的？
类比法
电流 ？
---防止短路
电流表的接法
想一想
实验时，试触时发现下列几种情况，试分析其原 因以及解决问题的方法。 1.指针反向偏转：
答：可能是正、负接线柱接反，应改接。 2.指针正向偏转过大：
答：这是量程选择偏小，应改接较大量程。
找一找 下面图中都有哪些不合理的地方：
（图a)

人教版九年级全册物理 《15.4 电流的测量》课件20张PPT


4、常见的电流值
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
1、测量电流的仪器——电流表
认识电流表 数值单位 指针 负接线柱 量程为0～0.6 A 电流表的电路符号 调零螺母 正接线柱 量程为0～3 A
刻度盘
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
2、电流表的使用规则
1、电流
表示电流强弱的物理量，简称电流
2、电流的符号 ： I 3、电流的单位及换算
单位：安培 符号：A
电流的常用单位：毫安（mA）微安（mA）
电流单位间的换算关系：
1A＝103mA 1mA＝10-3 A 1mA＝103µ A 1µ A ＝ 10-3 mA
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
2、关于电流和电源，下列说法正确的是（ D ）
A. 电路中只要有电源，就一定产生电流
B. 电流是由电荷的无规则运动而形成的 C. 电流的方向总是从电源正极流向负极 D. 电源外部，电流总是从电源正极流向负极
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
3、连接实物图，要求两灯并联，开关控制两 盏灯，电流表测灯L2的电流（约 0.5 A），并 画出电路图。
到电源的正、
负极上！
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
3、正确读出电流表值
（1）明确所选电流表的量程；
（2）确认每一大格和每一小格所代表的值，即
确定电流表的分度值； （3）由指针位置读出示数。
量 程
量 程
0~0.6A
分度值
0~3A
分度值
0.02 A
示 数
0.1 A

人教版九年级物理全册课件：15.4 电流的测量(共36张PPT)

32
16．现有如图所示的实验器材，要求：两灯并联，开关控制整 个电路，电流表A1测干路电流，电流表A2测灯L2的电流，画出 电路图，并连接实物图(通过每个灯的电流大约为0.2 A)．
33
如图所示：
34
17．甲、乙、丙三位同学在做“用电流表测电流” 的分组实验中，闭合开关前，他们的电流表指针均 指在零刻度线处．当闭合开关试触时，发现电流表 指针摆动分别出现了如图甲、乙、丙所示的三种情 况．请分析他们在电流表的使用上分别存在什么问 题．
的实物．测量电流时，应将电流表___串_____(选填“串”
或“并”)联在电路中．闭合开关后，若电流表示数如
图2所示，则此时电流强度为_____2_._4_0A.
5
解题 思路
电流表必须与被测用电器串联；由图2可知， 电流表应选用0～3 A量程；电流表示数为： 2 A＋0.10 A×4＝2.40 A.
量电流时选择的量程是0～0.6 A，可是由于粗心，读数时读
成了2.5 A，则实际电流应该是__0_._5__A__．
24
9．如图甲所示，现在所选的量程是_0__～0_._6__A_，每 一小格是__0_._0_2__A_，此时电流表的读数是 _0__.4__4__A_．图乙电流表的读数是_0_._8__A___．
6
方法 点拨
绝对不能把电流表不经过用电器直接接 在电源两极上；电流表的读数：读数时 要看清使用的量程和对应的分度值；在 电流表的同一刻度处，0～3 A量程的读 数是0～0.6 A量程读数的5倍．
7
课堂检测1：如图甲所示，当开关S闭合后，电流表的 指针偏转如图乙所示，其中a电流表测量的是通过
___L_1____的电流，a电流表的读数应为__0__.3____安，b电 流表的读数应为____1_._2__安．
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实验2
改变电流表在电路中的位置，比较电流表两次 示数。
S
S
A L
A L
想一想，两次电流表的示数相同说明什么？
3、如图所示是测量通过小灯泡的四个电路图，其中接法正确的 是（）
4、图１是用电流表测量电路中通过灯泡 Ll电流的电路图，其中正确的
是
（）
5、李立在实验室连接了四个实物电路，
如图所示，其中电流表的接法正确的是
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
练一练
1.请读出下列电流表的示数。
0.58 A
1.4 A
4. 练习使用电流表测量电路中的电流 实验1
（1）画出实验电路图； （2）按电路图连接实验器 材； （3）进行实验。
提示：为避免电流过大损坏电流表，在不能 事先估算电流的情况下，要先闭合开关然后迅速 断开（叫做“试触”），看看在开关闭合的瞬间 指针的偏转是否在最大测量值之内。
一、想电一流的想强弱
你认为电力机 车和手机工作时的 电流有什么不同？
1．电流（I）：表示电流强弱的物理量。
2．单位：安培，简称安，符号是A。
电流的常用单位：
毫安（mA）
1 mA=10-3 A
微安（mA）
1 mA =10-6 A
– 法国物理学 家
• 安培
• 电滋学的奠基 人之一，他生于 里昂一个富商家 庭，从小博览群 书，具有惊人的 记忆力和非凡的 数学才能。
练一练
以下电路中，电流表连接方法正确的是（ A ）
A A
A B
A
A
C
D
3. 电流表的读数：
（1）明确所选电流表的量程； （2）确定电流表的分度值； （3）由指针位置读出示数。
量程 0~0.6 A 0~3 A
分度值 0.02 A 0.1 A
电流的测量
1、仪器：电流表 电流表的符号： A
电流表的刻度盘
根据量程确定每个大格和每个小格(分度值)所
表示的电流值
甲图
量程 0-0.6 A
每个大格 0.2 安 分度值 0.02 安
乙图
量程 0-3 A
每个大格 1 安 分度值 0.1 安
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
3
0
A
0.6
（A）
-+
-+
-+
-+
能力提升
1．连接实物图，要求两灯并联，开关控制两 盏灯，电流表测灯L2的电流（约0.5 A），并画出 电路图。
S
L1 L2
L1
L2
A
能力提升
2．根据所给电路图连接实物图。
A1
L1
A2
L2
L1 A1
A2
L2
能力提升
2．根据所给电路图连接实物图。
A1
L1
L2 A2
L1 A1
A2
L2
能力提升
3．开关控制 干路 ，电流表A1 测 L1 的电 流，电流表A2 测 干路 的电流。再画出电路图。
L2 L1
A2 A1
L2
A2
L1
A1
单位换算
×
m
103
×
mm
103
μm
× 103 nm
A × 103 mA × 103 μA
• 1.2 A=
mA=
μA
• 0.06 A=
μA
• 500 mA=
A
• 1.5×103 μ A=
A= mA
练一练
8A= 8 × 103 mA= 8 × 106 μA 28 mA =2.8 × 104 μA =2.8×10-2 A 800 μA = 0.8 mA = 8 × 10-4 A
人教版初中物理154 《电流的测量》课
件
根据下面A、B两副图片，结合生活 经验，比较水流有大小吗？
A
B
水流有大小！
水流有强弱之分，而电流是看不 见摸不着的，那么你是如何知道电路 中有电流的？它是否也和水流一样， 有强弱之分呢？
电池的节数对灯泡亮度的影响
结论：
电池的节数对灯泡亮度的影响
现象： 电池越多的电灯越亮 说明： 电流也有强弱之分
二、电流的测量
1. 电流表：测量电流的仪器。 认识电流表
刻度盘
数值单位
调零螺母
指针 负接线柱
量程为0～0.6 A
正接线柱 量程为0～3 A
电流表的电路符号
+A－
2. 电流表的连接：
（1）电流表必须和被测的用电器串联。 （2）电流必须从正接线柱流入，从负接线柱 流出。 （3）必须正确选择量程。 （4）不允许把电流表直接连到电源的两极！
