. ....... 化工制图练习一一、填空1．化工行业常见的工程图纸包括化工机器图、化工设备图和化工工艺图三大类。
2．车间布置设计的设计成果包括设备布置图、管路布置图和设备一览表。
3．在工艺流程图中一般要在两个地方标注设备位号，第一是标注在设备的正上方（或正下方），若在垂直方向排列设备较多时，它们的位号和名称也可由上而下按序标注。
第二是标注在设备或其近旁，但此处只注位号和位号线，不注名称。

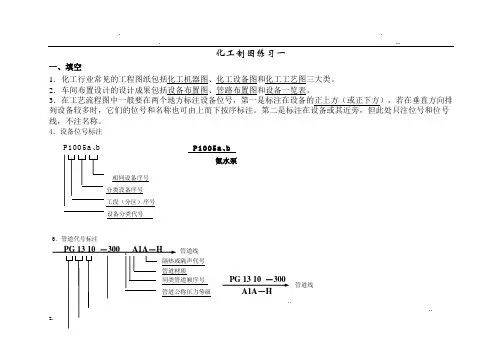

4．设备位号标注P1005a 、b P1005a 、b氨水泵相同设备序号分类设备序号 工段（分区）序号 设备分类代号6．管道代号标注PG 13 10－300A1A －H....z.公称直径管道顺序号工段号物料代号（前、后标注）（上、下标注）7．在工艺流程图上的调节与控制系统，一般由检测仪表、调节阀、执行机构和信号线四部分构成。
常见的执行机构有气动执行、电动执行、活塞执行和电磁执行四种方式，请将下列图例的执行机构方式填入对应的括号。
（电动执行）(活塞执行) （电磁执行）8．化工设备图需标注的尺寸，包括结构尺寸、装配尺寸和安装尺寸，以及不再绘图的零部件的相关尺寸和外形规格尺寸等。
9．化工设备图的标题栏的图名栏一般分三行填写。
第一行为设备名称，第二行为设备的主要规格尺寸，第三行为图样或技术文件的名称。
二、简答题1．简述工艺流程草图的绘制方法。
工艺流程草图一般以流程示意说明（或流程框图）为依据，简便绘制，所用纸和比例均可随意，对图面也没有过高要求，只要求图线清晰。
绘制流程草图的重点是将实际生产过程所需要的全部设备、管线、控制阀门、重要管件与控制点，以及相关的检测仪表、计量装置和控制系统等表达出来，草图绘制的具体步骤如下：1．按照实际生产的流程顺序，从左至右横向画出生产流程必需的全部设备、辅助设备与装置，补全在流程示意图（或文字说明）中没有详细说明（或画出）的附属装置，如必要的物料贮槽（罐）、料液输送泵、反应釜的搅拌. ...装置、加热与控制系统，以及在生产过程中必需的高位计量槽、供水系统和滤渣的排放与输送装置等。
