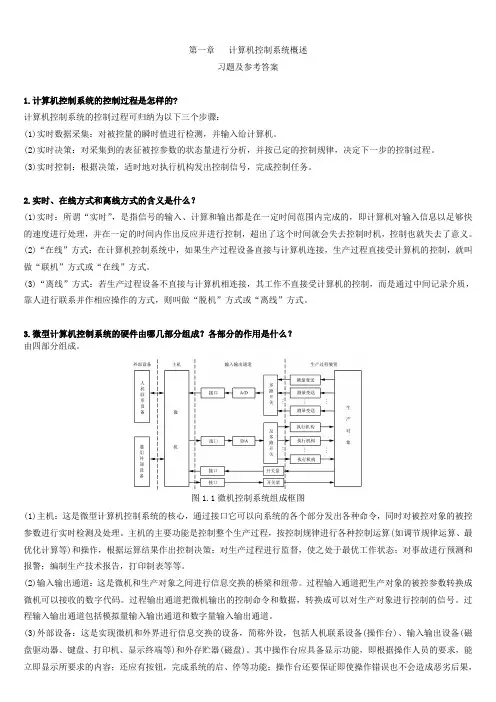

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动器、键盘、打印机、显示终端等)和外存贮器(磁盘)。
其中操作台应具备显示功能，即根据操作人员的要求，能立即显示所要求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能。
(4)检测与执行机构a.测量变送单元：在微机控制系统中，为了收集和测量各种参数，采用了各种检测元件及变送器，其主要功能是将被检测参数的非电量转换成电量，例如热电偶把温度转换成mV信号；压力变送器可以把压力转换变为电信号，这些信号经变送器转换成统一的计算机标准电平信号(0～5V或4～20mA)后，再送入微机。
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
计算机控制技术第二版课后第五章答案于海生1、显示器得屏幕尺寸就是指（）得长度,一般以英寸为单位。
[单选题] *A. 显示器屏幕对角线(正确答案)B. 显示器屏幕水平宽度C. 显示器屏幕垂直高度D. 显示器屏幕对角线2、如果广域网中的任何一个结点都至少与其他两个结点相连，那么这种广域网的拓扑结构是（）。
易[单选题] *A. 集中式B. 分散式C. 分布式(正确答案)D. 全互连3、数据链路层的协议数据单元（PDU）是（）易[单选题] *A．比特B. 帧(正确答案)C. 分组D. 报文4、在通信术语中，计算机和终端统称为（）易[单选题] *A. DTE(正确答案)B. DCEC. DSED. Client/Server5、用MIPS衡量的计算机性能指标是______。
[单选题] *A：处理能力B：存储容量C：可靠性D：运算速度(正确答案)6、端口号的目的是（）。
中[单选题] *A.跟踪同一时间网络中的不同会话B.源系统产生端口号来预报目的地址C.用于标识应用层的进程(正确答案)D.用于标识网络中的主机7、42.在因特网上，一台计算机可以作为另一台主机的远程终端，使用该主机的资源，该项服务称为（）。
[单选题] *A.Telnet(正确答案)B.BBSC.FTPD.WWW8、路由器最主要的功能是（）。
中[单选题] *A.集中线路B.选择数据分组传输的最佳路径(正确答案)C.连接互联网D.将信号还原为原来的速率再发送出去9、1冯.诺依曼型计算机工作方式的基本特点是（）。
[单选题] *A.多指令流单数据流B.按地址访问并顺序执行指令(正确答案)C.堆栈操作D.存储器按内部选择地址10、1根据冯.诺依曼原理，准确地说计算机硬件各部件如何动作具体是由（）决定的。
[单选题] *A.存储器中的内容B.操作系统C.用户D.CPU 中所执行的指令(正确答案)11、下列叙述中，正确的是______。
[单选题] *A：(正确答案)C++ 是一种高级程序设计语言B：用C++ 程序设计语言编写的程序可以无需经过编译就能直接在机器上运行C：汇编语言是一种低级程序设计语言，且执行效率很低12、D：断电后，优盘还能保持存储的数据不丢失影响一台计算机性能的关键部件是______。
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
!(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么—由四部分组成。
图微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
书后习题参考答案第一章习题1答：微型计算机控制系统是利用计算机(通常采用工业控制计算机，简称工控机)来实现生产过程自动控制的系统，它由控制计算机本体(包括硬件、软件和网络结构)和被控对象两大部分组成。
微型计算机控制系统是实时系统，也是在线系统。
2答：计算机做控制器用。
控制系统中引进计算机，可以充分运用计算机强大的运算、逻辑判断和记忆等功能。
只要运用微处理器的各种指令，就能编出符合某种控制规律的程序。
微处理器执行该程序，就能实现对被控参数的控制。
输入信息来自于各种传感器，输出信息用于驱动执行机构。
3答：如果计算机能够在工艺要求的时间范围内及时对被控参数进行测量、计算和控制输出，则称为实时控制。
实时的概念不能脱离具体过程，一个在线的系统不一定是一个实时系统，但一个实时控制系统必定是在线系统。
4答：微型计算机控制系统硬件一般包括：计算机主机、输入/输出(I/O)接口、I/O通道、传感器及变送器、执行机构、人机联系设备(如键盘和显示器)、网络通信接口和电源等。
它们通过微处理器的系统总线(地址总线、数据总线和控制总线)构成一个完整的系统。
计算机的输入/输出通道，又称过程通道。
为了实现计算机对生产过程的控制，必须在计算机和生产过程之间设置信息的传递和变换的连接通道，这就是过程输入/输出通道。
过程通道一般可分为：模拟量输入通道、模拟量输出通道、数字量输入通道、数字量输出通道5答：操作指导控制系统：优点是结构简单，控制灵活和安全。
缺点是要由人工操作，速度受到限制，不能控制多个对象。
直接数字控制系统：优点是实时性好、可靠性高和适应性强，可控制多个回路。
缺点是修改控制器参数不方便。
监督控制系统：优点是能自动改变模拟调节器或以直接数字控制方式工作的微型计算机中的给定值，从而使生产过程始终处于最优工况。
集散控制系统：优点是分散控制、集中操作、分级管理、分而自治和综合协调。
缺点是不同厂商的设备不能通用。
现场总线控制系统：具备集散控制系统的优点，因为采用标准总线设计，不同厂商设备通用性好，组网方便。
微机计算机控制技术课后于海生(第2版)习题详解答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
第二章 输入输出过程通道1.什么是过程通道？过程通道有哪些分类？过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道。
按信息传递的方向来分，过程通道可分为输入过程通道和输出过程通道；按所传递和交换的信息来分，过程通道又可分为数字量过程通道和模拟量过程通道。
2.数字量过程通道由哪些部分组成？各部分的作用是什么？ 数字量过程通道包括数字量输入通道和数字量输出通道。
数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。
数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。
其中：输入调理电路将来自控制装置或生产过程的各种开关量，进行电平转换，将其通断状态转换成相应的高、低电平，同时还要考虑对信号进行滤波、保护、消除触点抖动，以及进行信号隔离等问题。
4.简述光电耦合器的工作原理及在过程通道中的作用。
光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成，如图2.1所示。
输入电流流过二极管时使其发光，照射到光敏三极管上使其导通，完成信号的光电耦合传送，它在过程通道中实现了输入和输出在电气上的完全隔离。
图2.1光电耦合器电路图5.模拟量输入通道由哪些部分组成？各部分的作用是什么？模拟量输入通道一般由I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。
(1)I/V 变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。
(2)多路转换器：用来切换模拟电压信号的关键元件。
(3)采样保持器：A/D 转换器完成一次A/D 转换总需要一定的时间。
在进行A/D 转换时间内，希望输入信号不再变化，以免造成转换误差。
这样，就需要在A/D 转换器之前加入采样保持器。
(4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模/数转换器(Analog/Digital Converter ，简称A/D 转换器或ADC)。
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
微机计算机控制技术课后于海生(第2版)习题详解答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
1计算机控制技术习题详解第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1 微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机课后答案网2可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
6.操作指导、DDC和SCC系统工作原理如何？它们之间有何区别和联系？(1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。
计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到了操作指导的作用。
其原理框图如图1.2所示。
(2)直接数字控制系统(DDC系统)：DDC系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。
DDC系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。
(3)计算机监督控制系统(SCC系统)：SCC系统比DDC系统更接近生产变化的实际情况，因为在DDC系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等。
SCC系统的原理框图如图1.4所示。
SCC是操作指导控制系统和DDC系统的综合与发展。
2.数字量过程通道由哪些部分组成？各部分的作用是什么？数字量过程通道包括数字量输入通道和数字量输出通道。
数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。
数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。
其中：输入调理电路转换滤波、保护、消除触点抖动，以及进行信号隔离等5.模拟量输入通道由哪些部分组成？各部分的作用是什么？模拟量输入通道一般由I/V变换、多路转换器、采样保持器、A/D转换器、接口及控制逻辑电路组成。
(1)I/V变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。
(2)多路转换器：用来切换模拟电压信号的关键元件。
(3)采样保持器：A/D转换器完成一次A/D转换总需要一定的时间。
在进行A/D转换时间内，希望输入信号不再变化，以免造成转换误差。
这样，就需要在A/D转换器之前加入采样保持器。
(4)A/D转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模/数转换器(简称A/D转换器或ADC)3.2.什么是逐点比较插补法？直线插补计算过程和圆弧插补计算过程各有哪几个步骤？逐点比较法插补运算，就是在某个坐标方向上每走一步（即输出一个进给脉冲），就作一次计算，将实际进给位置的坐标与给定的轨迹进行比较，判断其偏差情况，根据偏差，再决定下一步的走向（沿X轴进给，还是沿Y轴进给）。
逐点比较法插补的实质是以阶梯折线来逼近给定直线或圆弧曲线，最大逼近误差不超过数控系统的一个脉冲当量（每走一步的距离，即步长）。
直线插补计算过程的步骤如下：(1)偏差判别：即判别上一次进给后的偏差值Fm是最大于等于零，还是小于零；(2)坐标进给：即根据偏差判断的结果决定进给方向，并在该方向上进给一步；(3)偏差计算：即计算进给后的新偏差值Fm+1，作为下一步偏差判别的依据；(4)终点判别：即若已到达终点，则停止插补；若未到达终点，则重复上述步骤。
圆弧插补计算过程的步骤如下：(1)偏差判别(2)坐标进给(3)偏差计算(4)坐标计算(5)终点判别3.6 .三相步进电机有哪几种工作方式？分别画出每种工作方式的各相通电顺序和电压波形图。
解：有三种工作方式：（1）三相单三拍工作方式各相的通电顺序为A→B→C,各相通电的电压波形如图3.1所示。
图3.1单三拍工作的电压波形图（2）三相双三拍工作方式双三拍工作方式各相的通电顺序为AB→BC→CA。
各相通电的电压波形如图3.2所示。
图3.2双三拍工作的电压波形图（3）三相六拍工作方式在反应式步进电机控制中，把单三拍和双三拍工作方式结合起来，就产生了六拍工作方式，其通电顺序为A→AB→B→BC→C→CA。
各相通电的电压波形如图3.3所示。
图3.3三相六拍工作的电压波形图3.7.采用8255A作为x轴步进电机和y轴步进电机的控制接口，要求（1）画出接口电路原理图；（2）分别列出x轴和y轴步进电机在三相单三拍、三相双三拍和三相六拍工作方式下的输出字表。
电路原理图如图所示三相单三拍控制方式输出字表x轴步进电机输出字表y轴步进电机输出字表存储地址标号低八位输出字存储地址标号高八位输出字ADX100000001=01H ADY100000001=01HADX20=02H ADY20=02HADX300000100=04H ADY300000100=04H三相双三拍控制方式输出字表x轴步进电机输出字表y轴步进电机输出字表存储地址标号低八位输出字存储地址标号高八位输出字ADX100000011=03H ADY100000011=03HADX200000110=06H ADY200000110=06HADX300000101=05H ADY300000101=05H三相六拍控制方式输出字表x轴步进电机输出字表y轴步进电机输出字表存储地址标号低八位输出字存储地址标号高八位输出字ADX100000001=01H ADY100000001=01HADX200000011=03H ADY200000011=03HADX300000010=02H ADY300000010=02HADX400000110=06H ADY400000110=06HADX500000100=04H ADY500000100=04HADX600000101=05H ADY600000101=05H4..1.数字控制器的模拟化设计步骤是什么？ 模拟化设计步骤：（1）设计假想的模拟控制器D(S) （2）正确地选择采样周期T （3）将D(S)离散化为D(Z) （4）求出与D(S)对应的差分方程 （5）根据差分方程编制相应程序。
2.某系统的连续控制器设计为()sT sT s E s U s D 2111)()(++==试用双线形变换法、前向差分法、后向差分法分别求取数字控制器D(Z)。
解： 双线形变换法：把112+-•=z z T s 代入，则 ()()()()221121112222211211121T T z T T T T-z T T z z T T z z T T |z D z D z z T s -++++=+-•++-•+==+-•= 前向差分法：把T z-z 1=代入，则()()221121211111111T T z T T T z T T z T T z T s T s T |s D z D Tz s -+-+=-+-+=++==-= 后向差分法：把Tz z s 1-=代入，则()()221121211111111T T z T T T z T Tzz T Tz z T s T s T |s D z D Tzz s -+-+=-+-+=++==-= 4.3 什么是数字PID 位置型控制算法和增量型控制算法？试比较它们的优缺点。
)]}1()([)()({)(0--++=∑=k e k e T T j e T Tk e K k u kj dip 位置型PID 算法。
增量型PID 控制算法。
)]}2()1(2)([)()]1()({[)(-+--++--=∆k e k e k e T T k e T Tk e k e K k u d i p与位置算法相比，增量型PID 算法有如下优点：(1)位置型算式每次输出与整个过去状态有关，计算式中要用到过去偏差的累加值，容易产生较大的累积计算误差；而在增量型算式中由于消去了积分项，从而可消除调节器的积分饱和，在精度不足时，计算误差对控制量的影响较小，容易取得较好的控制效果。
(2)为实现手动——自动无扰切换，在切换瞬时，计算机的输出值应设置为原始阀门开度u 0，若采用增量型算法，其输出对应于阀门位置的变化部分，即算式中不出现u 0项，所以易于实现从手动到自动的无扰动切换。
(3)采用增量型算法时所用的执行器本身都具有寄存作用，所以即使计算机发生故障，执行器仍能保持在原位，不会对生产造成恶劣影响。
4.4 .已知模拟调节器的传递函数为()s.s .s D 085011701++= 试写出相应数字控制器的位置型和增量型控制算式，设采样周期T=0.2s 。
()()()s.s.s E s U s D 085011701++==则()()()()s SE .s E s SU .s U 1700850+=+ ()()()()dt t de .t e dt t du .t u 1700850+=+∴()()()()()()Tk e k e .k e T k u k u .k u 117010850--+=--+∴ 把T=0.2S 代入得()()()()15354142504251k-e .k e .k u .k u .-=--位置型()()()()12982.014561.21579.3-+--=k u k e k e k u增量型()()()()()()17018.014561.21579.31----=--=∆k u k e k e k u k u k u（补充题）已知模拟调节器的传递函数为()s.s.s D 08501701+=试写出相应数字控制器的位置型PID 算法和增量型PID 控制算式，设采样周期T=0.2s 。
解：因为())11(17011208501701s T sT K s .s .s .s D d i p ++=+=+=）（所以07.102===d i p T T K ，，。
故位置型PID 控制器∑∑∑===+=⎥⎦⎤⎢⎣⎡+=⎥⎦⎤⎢⎣⎡--++=ki k i D k i I P i e k e i e k e T k e k e T i e T T k e K k u 000)(7.10.40)(2)(7.10.20)(2)1()()()()( 故增量型PID 控制器[][][])1(2)(35.4)1()(7.10.40)1()(2)1()2()1(2)()()1()()1()()1()(--+-≈+--+-=-+--++--+-=∆+-=k e k e k u k e k e k e k u k e k e k e K k e K k e k e K k u k u k u k u D I P4.5. 什么叫积分饱和？它是怎么引起的？如何消除？解：（1）如果执行机构已经到极限位置，仍然不能消除静差时，由于积分作用，尽管PID 差分方程式所得的运算结果继续增大或减小，但执行机构已无相应的动作，这就叫积分饱和。
