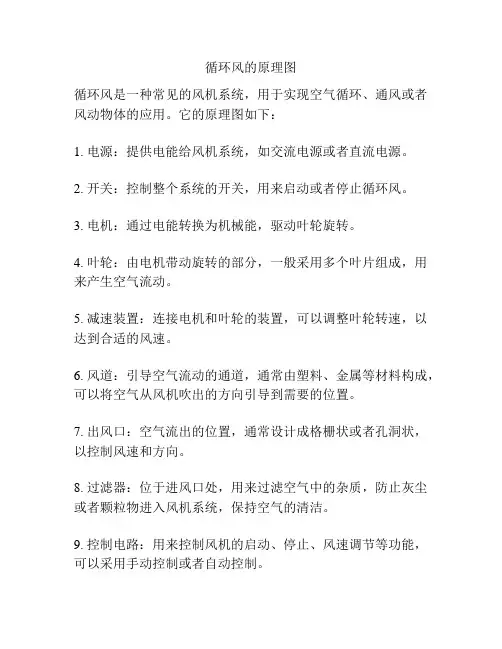

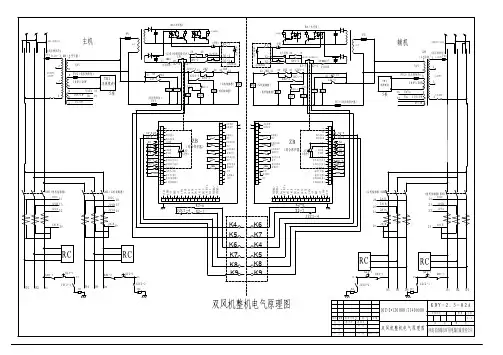

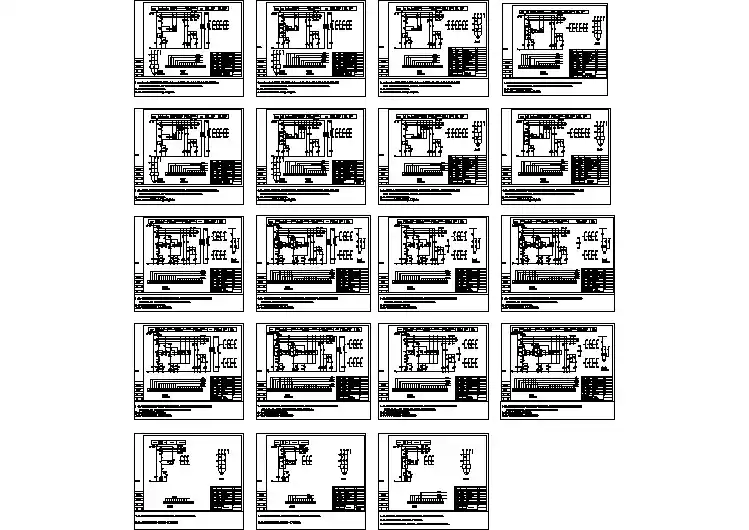

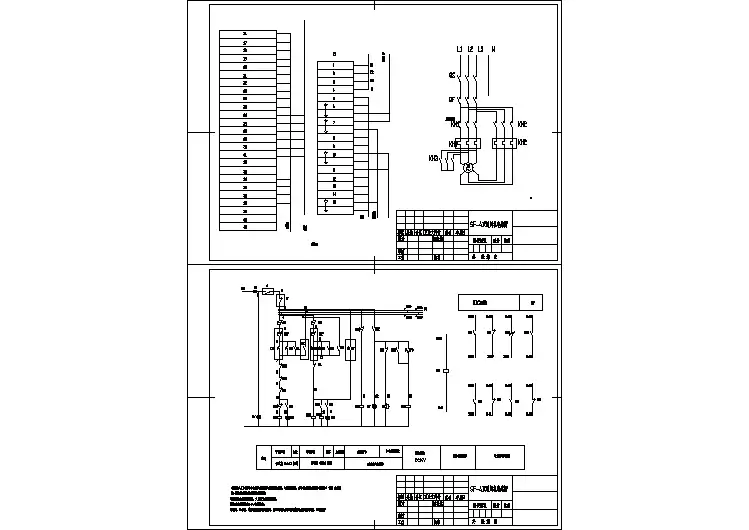

循环风的原理图
循环风是一种常见的风机系统,用于实现空气循环、通风或者风动物体的应用。
它的原理图如下:
1. 电源:提供电能给风机系统,如交流电源或者直流电源。
2. 开关:控制整个系统的开关,用来启动或者停止循环风。
3. 电机:通过电能转换为机械能,驱动叶轮旋转。
4. 叶轮:由电机带动旋转的部分,一般采用多个叶片组成,用来产生空气流动。
5. 减速装置:连接电机和叶轮的装置,可以调整叶轮转速,以达到合适的风速。
6. 风道:引导空气流动的通道,通常由塑料、金属等材料构成,可以将空气从风机吹出的方向引导到需要的位置。
7. 出风口:空气流出的位置,通常设计成格栅状或者孔洞状,以控制风速和方向。
8. 过滤器:位于进风口处,用来过滤空气中的杂质,防止灰尘或者颗粒物进入风机系统,保持空气的清洁。
9. 控制电路:用来控制风机的启动、停止、风速调节等功能,可以采用手动控制或者自动控制。
10. 进风口:吸收外界空气的位置,通常设计成网格状或者孔洞状,以防止大颗粒物或者昆虫进入系统。
11. 支架:用来支撑整个风机系统的框架,保持稳定。
12. 空气:通过叶轮旋转产生,经过风道进入出风口,并在这个过程中实现空气的循环或者输送。
以上是循环风的原理图,每一部分都发挥着特定的功能,共同实现风机系统的正常运转。
监测功能: 1)测量新风过滤器两侧压差,以了解过滤器是否需要更换。
2)检测防冻开关,当冬季加热器后风温等于或低于某一设定值时(5°C ),防冻开关发出信号,使风机停转,同时关闭新风阀。
3)风机的状态显示、故障报警。
送风机的运行状态是采用压差开关监测的,风机起动,风道内产生风压,送风机的送风管压差增大,压差开关闭合,风机处于运行状态;风机事故报警(过载信号)采用动力箱的过流继电器常开触点作为DI 信号,接到DDC 。
4)测量风机出口空气温湿度参数,以了解机组是否将新风处理到要求的状态。
(2)控制功能: 1)控制新风电动风阀。
2)自动控制空气-水换热器水侧调节阀,以使送风温度达到设定值。
3)自动控制蒸汽加湿器调节阀,使冬季送风相对湿度达到设定值。
4)根据要求启/停风机。
(3)联锁控制:新风机组启动顺序控制: 送风机启动→新风阀开启→回水调节阀开启→加湿阀开启。
新风机组停机顺序控制: 送风机停机→关加湿阀→关回水阀→新风阀全关。
(4)集中管理功能:DDC 通过内部的通信模块,可使系统进入同层控制网络,与其它DDC 系统进行通信,共享数据;也可进入分布式系统,与中央站通信,因此DDC 系统具有集中管理功能。
1)显示新风机组起/停状况,送风温、湿度,风阀、水阀状态; 2)通过中央控制管理机起/停新风机组,修改送风参数的设定值; 3)当过滤器两侧之压差过大、冬季热水中断、风机电机过载或其它原因停机时,还可以通过中央控制机管理报警。
4)自动/远动控制。
风机的起/停及各个阀门的调节均可由现场控制机与中央管理机操作。
新风机组DDC 系统流程图温度传感器冷却器/加热器新风阀门湿度传感器电动调节阀加湿器防冻开关压差开关压差开关风机控制箱 F 风机起停控制信号;G 工作状态;H 故障状态信号温度传感器的测温精度应<±0.5℃,湿度传感器测量相对湿度的精度应<±0.5%。
