木龙骨石膏板吊顶施工工艺课件
- 格式:ppt
- 大小:219.00 KB
- 文档页数:15

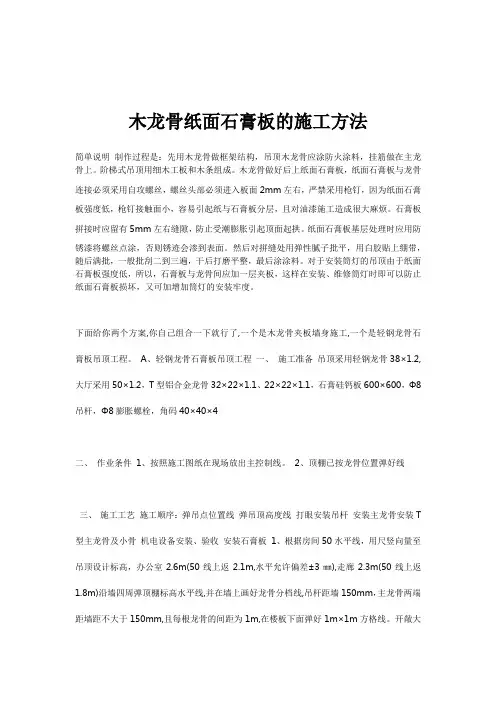

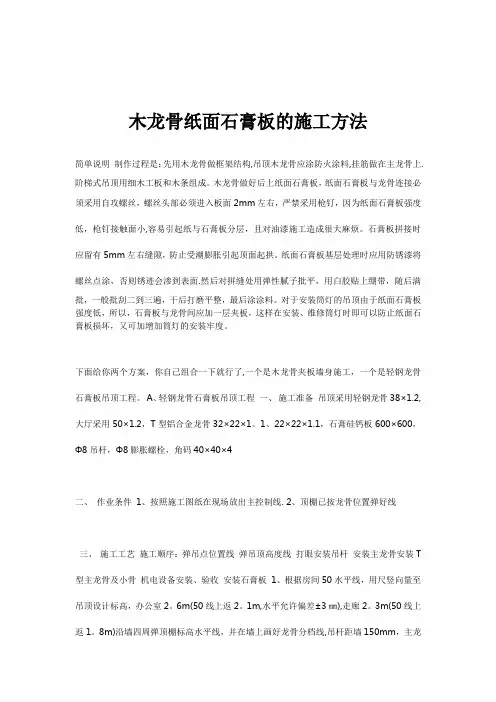

木龙骨纸面石膏板的施工方法简单说明制作过程是:先用木龙骨做框架结构,吊顶木龙骨应涂防火涂料,挂筋做在主龙骨上。
阶梯式吊顶用细木工板和木条组成。
木龙骨做好后上纸面石膏板,纸面石膏板与龙骨连接必须采用自攻螺丝,螺丝头部必须进入板面2mm左右,严禁采用枪钉,因为纸面石膏板强度低,枪钉接触面小,容易引起纸与石膏板分层,且对油漆施工造成很大麻烦。
石膏板拼接时应留有5mm左右缝隙,防止受潮膨胀引起顶面起拱。
纸面石膏板基层处理时应用防锈漆将螺丝点涂,否则锈迹会渗到表面。
然后对拼缝处用弹性腻子批平,用白胶贴上绷带,随后满批,一般批刮二到三遍,干后打磨平整,最后涂涂料。
对于安装筒灯的吊顶由于纸面石膏板强度低,所以,石膏板与龙骨间应加一层夹板,这样在安装、维修筒灯时即可以防止纸面石膏板损坏,又可加增加筒灯的安装牢度。
下面给你两个方案,你自己组合一下就行了,一个是木龙骨夹板墙身施工,一个是轻钢龙骨石膏板吊顶工程。
A、轻钢龙骨石膏板吊顶工程一、施工准备吊顶采用轻钢龙骨38×1.2,大厅采用50×1.2,T型铝合金龙骨32×22×1.1、22×22×1.1,石膏硅钙板600×600,Φ8吊杆,Φ8膨胀螺栓,角码40×40×4二、作业条件1、按照施工图纸在现场放出主控制线。
2、顶棚已按龙骨位置弹好线三、施工工艺施工顺序:弹吊点位置线弹吊顶高度线打眼安装吊杆安装主龙骨安装T 型主龙骨及小骨机电设备安装、验收安装石膏板1、根据房间50水平线,用尺竖向量至吊顶设计标高,办公室2.6m(50线上返2.1m,水平允许偏差±3㎜),走廊2.3m(50线上返1.8m)沿墙四周弹顶棚标高水平线,并在墙上画好龙骨分档线,吊杆距墙150mm,主龙骨两端距墙距不大于150mm,且每根龙骨的间距为1m,在楼板下面弹好1m×1m方格线。
开敞大办公厅吊顶起拱20mm,小办公室起拱5mm.走廊、起拱2mm,房间的短向跨度起拱。
木龙骨纸面石膏板的施工方法简单说明制作过程是:先用木龙骨做框架结构,吊顶木龙骨应涂防火涂料,挂筋做在主龙骨上.阶梯式吊顶用细木工板和木条组成。
木龙骨做好后上纸面石膏板,纸面石膏板与龙骨连接必须采用自攻螺丝,螺丝头部必须进入板面2mm左右,严禁采用枪钉,因为纸面石膏板强度低,枪钉接触面小,容易引起纸与石膏板分层,且对油漆施工造成很大麻烦。
石膏板拼接时应留有5mm左右缝隙,防止受潮膨胀引起顶面起拱。
纸面石膏板基层处理时应用防锈漆将螺丝点涂,否则锈迹会渗到表面.然后对拼缝处用弹性腻子批平,用白胶贴上绷带,随后满批,一般批刮二到三遍,干后打磨平整,最后涂涂料。
对于安装筒灯的吊顶由于纸面石膏板强度低,所以,石膏板与龙骨间应加一层夹板,这样在安装、维修筒灯时即可以防止纸面石膏板损坏,又可加增加筒灯的安装牢度。
下面给你两个方案,你自己组合一下就行了,一个是木龙骨夹板墙身施工,一个是轻钢龙骨石膏板吊顶工程。
A、轻钢龙骨石膏板吊顶工程一、施工准备吊顶采用轻钢龙骨38×1.2,大厅采用50×1.2,T型铝合金龙骨32×22×1。
1、22×22×1.1,石膏硅钙板600×600,Φ8吊杆,Φ8膨胀螺栓,角码40×40×4二、作业条件1、按照施工图纸在现场放出主控制线. 2、顶棚已按龙骨位置弹好线三、施工工艺施工顺序:弹吊点位置线弹吊顶高度线打眼安装吊杆安装主龙骨安装T 型主龙骨及小骨机电设备安装、验收安装石膏板1、根据房间50水平线,用尺竖向量至吊顶设计标高,办公室2。
6m(50线上返2。
1m,水平允许偏差±3㎜),走廊2。
3m(50线上返1。
8m)沿墙四周弹顶棚标高水平线,并在墙上画好龙骨分档线,吊杆距墙150mm,主龙骨两端距墙距不大于150mm,且每根龙骨的间距为1m,在楼板下面弹好1m×1m方格线。
开敞大办公厅吊顶起拱20mm,小办公室起拱5mm。
