广联达钢筋算量学习(板)

广联达钢筋算量软件太难？那是因为你还没看这篇文章！如有侵权，请联系删除广联达软件是近几年广泛应用于建筑行业的算量、计价软件之一，对建筑工程造价专业人员来说，它的应用与操作是必备的、不可或缺的技能。

下面小编整理了广联达GGJ2013钢筋算量软件操作、应用技巧，共大家伙学习参考！1钢筋算量软件的基本原理和思路1.1 基本原理钢筋工程量的编制主要取决于钢筋长度的计算，以往借助平法图集查找相关公式和参数，通过手工计算求出各类钢筋的长度，再乘以相应的根数和理论重量，就能得到钢筋重量广联达钢筋算量软件参照传统手工算量的基本原理，将手工算量的模式与方法内置到软件中，依据最新的平法图集规范，从而实现了钢筋算量工作的程序化，加快了造价人员的计算速度，提高了计算的准确度。

1.2 操作思路运行软件时，只需通过画图的方式，快速建立建筑物的计算模型，软件会根据内置的平法图集和规范实现自动扣减，准确算量。

此外，钢筋算量软件充分利用构件分层功能，在绘制相同属性的构件，只需从其他楼层导入，就可实现各层的绘制，大大减少了绘制工作量。

2建筑工程钢筋算量的一般方法2.1 算量前的准备①熟悉工程图纸。

在建工程之前，应先查看相应图纸。

一套图纸一般包含以下部分：建筑总说明、结构总说明、建筑施工图、结构施工图和相应详图。

首先阅读总说明，了解工程概况，其次翻看结构施工图，对于不明白的地方查阅相关的图集和规范。

②创建工程信息。

待对工程有了初步印象后，启动钢筋算量软件，依据图纸和软件提示填写相应内容。

需注意的是，新平法规则11G101已逐步取代03G101和00G101成为如今建筑工程的设计规范，在选择时应根据结构总说明上的有关内容选择相应规范。

比重设置时需注意：？准6的按？准6.5设置，但图纸中标注的为？准6一定要调整为？准6.5，否则影响长度。

另外，以上各栏中带*号表示此项不能为空，且和计算有关，必须填写正确。

③建楼层轴网。

查看立面图或剖面图，确定楼层标高信息。

_广联达钢筋算量教程钢筋算量是建筑工程中非常重要的一项工作，它关系到工程的质量、成本和进度。

而广联达作为国内知名的建筑软件公司，在钢筋算量方面也有着丰富的经验和优秀的软件产品。

下面将为大家介绍广联达钢筋算量的教程。

首先，广联达钢筋算量软件主要有两个模块，一个是结构模块，另一个是钢筋模块。

结构模块主要负责根据设计图纸中的结构要求进行计算；钢筋模块则是根据结构计算的结果，确定具体的钢筋配筋方案。

在使用广联达钢筋算量软件进行计算之前，首先需要导入设计图纸，包括平面图、立面图和剖面图。

导入图纸后，软件会自动识别图纸中的构件，并根据构件的属性进行计算。

在计算过程中，可以根据需要进行手动修正或调整。

在进行结构计算时，广联达钢筋算量软件会根据设计要求进行强度和稳定性等方面的计算。

在计算结果中，会包含结构的各项参数，如总体积、面积、长度等。

通过这些参数，可以对结构的合理性和安全性进行评估。

在进行钢筋计算时，广联达钢筋算量软件会根据结构计算的结果，进行具体的钢筋配筋方案设计。

钢筋配筋方案一般包括钢筋的数量、直径、长度等信息。

软件会根据结构的要求和规范，自动选择合适的钢筋尺寸和数量，并在图纸中进行标注。

除了基本的结构和钢筋计算外，广联达钢筋算量软件还具有其他的功能。

比如，在计算完成后，可以生成详细的计算报告，包括计算过程、结果和图纸等信息。

同时，软件还支持导出计算结果到Excel等其他软件，以方便进一步的数据分析和处理。

总体而言，广联达钢筋算量软件具有操作简便、计算准确、输出结果清晰等优点。

其强大的计算和分析功能，能够大大提高钢筋算量的效率和准确性。

通过学习和掌握广联达钢筋算量软件的使用，可以帮助工程师和设计师更好地进行钢筋算量工作，提高工程质量和效益。

综上所述，广联达钢筋算量教程包括结构计算和钢筋配筋方案设计两个模块。

通过导入设计图纸，进行自动计算和手动调整，可以得到结构的各项参数，并根据规范进行钢筋配筋。

软件还具有计算报告生成和结果导出等功能，能够提高钢筋算量的效率和准确性。

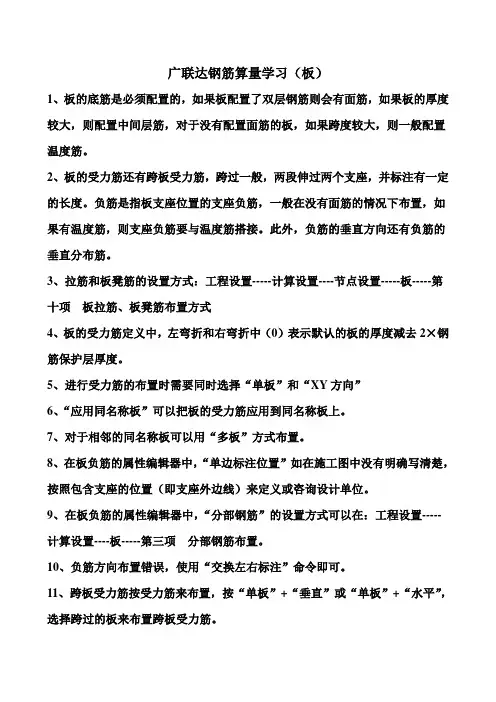

广联达钢筋算量学习（板）1、板的底筋是必须配置的，如果板配置了双层钢筋则会有面筋，如果板的厚度较大，则配置中间层筋，对于没有配置面筋的板，如果跨度较大，则一般配置温度筋。

2、板的受力筋还有跨板受力筋，跨过一般，两段伸过两个支座，并标注有一定的长度。

负筋是指板支座位置的支座负筋，一般在没有面筋的情况下布置，如果有温度筋，则支座负筋要与温度筋搭接。

此外，负筋的垂直方向还有负筋的垂直分布筋。

3、拉筋和板凳筋的设置方式：工程设置-----计算设置----节点设置-----板-----第十项板拉筋、板凳筋布置方式4、板的受力筋定义中，左弯折和右弯折中（0）表示默认的板的厚度减去2×钢筋保护层厚度。

5、进行受力筋的布置时需要同时选择“单板”和“XY方向”6、“应用同名称板”可以把板的受力筋应用到同名称板上。

7、对于相邻的同名称板可以用“多板”方式布置。

8、在板负筋的属性编辑器中，“单边标注位置”如在施工图中没有明确写清楚，按照包含支座的位置（即支座外边线）来定义或咨询设计单位。

9、在板负筋的属性编辑器中，“分部钢筋”的设置方式可以在：工程设置-----计算设置----板-----第三项分部钢筋布置。

10、负筋方向布置错误，使用“交换左右标注”命令即可。

11、跨板受力筋按受力筋来布置，按“单板”+“垂直”或“单板”+“水平”，选择跨过的板来布置跨板受力筋。

12、使用“查改标注”命令，可以进行负筋的尺寸和钢筋信息的修改。

13、楼面板—LB 屋面板---WB 延伸悬挑板----YXB 纯悬挑板----XB14、B---下部通长筋，T----上部通长筋。

15、什么是单向板？双向板？当长短之比在2~3或大于3的板，是单向板；长短边长度之比小于等于2的，是双向板单向板：四边支承的长方形的板，如长跨与短跨之比等于或大于二时，大荷载作用下，主要沿较小的板宽方向产生弯矩，可作为单向板计算。

单向板的受力钢筋为单向配筋，沿短跨方向配置。

一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。

若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。

若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。

1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。

2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。

B、若梁相同，单击右上角“应用到同名梁” →确定。

C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。

)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。

1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。

）→若钢筋相同，则单击复制钢筋。

若是同名板，则单击复制钢筋，再单击“应用同名板”即可。

2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。

（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。

选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。

7、基础：1）独立基础→定义→新建独立基础→新建独立基础单元（有几阶就建几个独基单元）→输入相应信息→绘图即可。

广联达钢筋算量操作步骤
1.打开软件：首先，双击广联达钢筋算量软件图标，打开软件。

2.创建项目：点击“新建项目”，填写项目名称、编号、单位等信息，点击“确定”进行项目创建。

3.设置工程参数：在“参数设置”中，设置工程的计算参数，如设计
标准、混凝土等级、钢筋材料参数等。

4.绘制平面图：在“平面布置”中，通过绘图工具绘制建筑平面图。

可以在平面图中绘制建筑的轴线、梁柱、板块等。

5.设计钢筋布置：在“结构模型”中，选择梁、柱、板等构件，点击“设计钢筋”按钮，进行钢筋布置的设计。

用户可以根据需要进行手动设计，也可以选择自动生成钢筋布置。

6.钢筋算量：在“量值计算”中，点击“算量”按钮，进行钢筋的算量。

系统会自动计算钢筋数量，并生成相应的报表。

7.生成报表：在“报表编制”中，选择需要生成的报表，如钢筋数量表、钢筋图纸等，点击“生成”按钮生成相应的报表。

8.打印报表：在“报表打印”中，选择需要打印的报表，设置打印参数，如纸张大小、打印份数等，点击“打印”按钮进行打印。

9. 数据导入导出：在“数据管理”中，可以进行数据的导入和导出
操作。

用户可以将项目的相关数据导出为Excel文件，也可以从Excel文
件中导入数据到项目中。

10.操作记录：在“操作记录”中，可以查看和管理项目的操作记录。

系统会自动记录用户的操作，并可以进行保存和查看。

以上就是广联达钢筋算量的操作步骤，通过这些步骤可以完成钢筋算
量的工作。

当然，在实际操作中，还可以根据具体需求进行一些定制设置，以满足不同项目的需求。

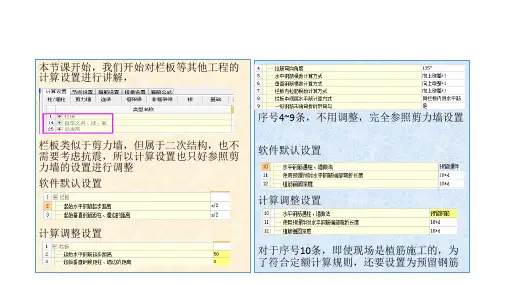

从计算设置学平法之六——基础的计算设置介绍基础主要包含：条形基础、独立基础、筏形基础、基础板带、集水坑、桩承台、柱墩。

条基中的钢筋有受力筋、分布筋；独基中主要有受力筋，有些会配置短向加强筋和柱间配筋，带短柱杯口的在短柱中会配置纵筋和箍筋；筏基中一般有底筋、面筋、中间层筋、非贯通筋；基础板带主要有上下部受力筋；集水坑一般有底筋、面筋、坑壁水平筋、斜面钢筋；桩承台的钢筋有横向、纵向、侧面受力筋、加强筋；柱墩主要有纵筋、箍筋。

下面我们一起来学习一下基础中各构件的特点及钢筋的计算：一、算量基本方法：一、条形基础：1.受力筋：受力钢筋的长度应根据计算设置中所设定的计算方法进行计算：条基宽度>=设定值，L=条基宽度*0.9；条基宽度<设定值，L=条基宽度-2*bhc。

2.分布筋：条基分布钢筋的计算需要考虑条基的主次:主条基（贯通条基）：L=条基长度-2*bhc；次条基（非贯通条基）：（1）两端都与主条基相交：L=次条基净长度+2*L1；（2）一端与主条基相交：L=次条基净长度-bhc+L1。

次条基净长度：两端与主条基相交时为两相邻主条基之间的净空尺寸，一端与主条基相交时为次条基长度扣除相交的主条基的长度；L1取计算设置中的第8项所设置的值，系统默认为150。

二、独立基础：1.受力筋：受力钢筋的长度应根据计算设置中所设定的计算方法进行计算：还需要考虑钢筋的弯折设置：基础底长>=设定值，L=基础底长*0.9+2*Lw；基础底长<设定值，L=基础底长-2*bhc+2*Lw。

三、筏形基础：说明：基础板带的算法同筏板钢筋的算法，当遇到筏板变截面时，按照相应的筏板变截面节点计算；当筏板钢筋遇基础梁构件时，按照梁板式筏形基础节点计算；当筏板钢筋遇剪力墙构件时，按照平板式筏形基础节点计算，在此主要讲述梁板式筏板钢筋的计算。

1.端部构造：（1）端部等截面外伸：（2）端部变截面外伸：节点一：节点二：（3）端部无外伸节点：（4）中层钢筋端头节点（包含遇集水坑的情况）：2.变截面部位构造：（1）筏板顶部有高差：（2）筏板底部有高差：（3）筏板顶部、底部均有高差顶：顶部、底部的钢筋均按相对应的节点计算；（4）中间层钢筋变截面构造：3.筏板遇集水坑：按下图节点计算：4.筏板遇承台、独基、柱墩：按下图节点计算：相关计算原则：筏板钢筋扣减独立基础、桩承台：（1）当独基或桩承台与筏板顶面和底面都相交时，按实际的三维体计算筏板钢筋扣独基和承台；（2）当筏板/板的底标高与承台/独立基础相交或相切，则底筋取属性设置，且从筏板/板底标高与承台/独立基础相交位置进行扣减；筏板钢筋扣减柱墩：（1）对于下柱墩，优先按与筏板底标高相交的范围，计算筏板钢筋的扣减；当与筏板底面不相交，而与顶面相交时，按与顶面相交的范围计算钢筋扣减；（2）对于上柱墩，优先按与筏板顶标高相交的范围，计算筏板钢筋的扣减；当与筏板顶面不相交，而与底面相交时，按与底面相交的范围计算钢筋扣减。

广联达钢筋算量的方法广联达钢筋算量的方法，在国内，广联达在造价领域，基本上是必备软件，算钢筋的软件比较多，但大同小异，看造价员的个人喜好，小蚂蚁算量工厂计算钢筋量就是用的广联达，下面总结下小蚂蚁算量工厂的新手使用广联达的一些心得。

1、绘制顺序：首层---地上层—地下层----基础层，可以在首层绘制完成后复制至其他楼层，工程设置中：钢筋损耗模板为不计算损耗，按外皮长度计算(不考虑弯曲调整值)2、附加项的含义：在某个属性后的附加项标记后，该项属性就会出现在名称中3、基础层高从基础底（垫层顶）至首层地面标高，当基础底不在一个标高时，选取的底标高尽可能包含最多的基础构件，图形、钢筋均可以结构标高为准。

4、挖土深度：从垫层底至设计室外地坪标高5、板负筋平法标注长度为支座中心线向跨内的伸出长度。

6、设置的楼层标高为结构标高，结构一层底标高为-0.100，建筑一层底标高为：0.000，窗标高为+0.900，在软件中是输入窗距地1000mm门距地高度依然为零。

7、钢筋中只在顶层判断边角柱，柱子的纵筋在输入的时候，是输在全部纵筋里头，这样的话即使判断了边角柱，软件也无法区分哪边是内侧哪边是外侧。

建议对于框架柱的纵筋还是按照角筋和中部钢筋分开输入。

基础梁集中标注前面为下部通长筋，后面为上部通长筋8、图形中在工程设置中需调整脚手架起始标高及钢丝网片的设置。

9、独立及条基等添加定额时只需添加在单元中即可，基础墙立面及平面防潮层，工程量表达式应使用墙长*墙高或墙长*墙厚11、板洞绘制时，先绘制在轴线交点处，然后选中用移动功能偏移到图示位置。

上面就是小蚂蚁算量工厂的员工在用广联达计算钢筋量时的一些经验，希望对大家有所帮助，上面是经验，可能存在个人的不正确理解，大家可以根据自己的习惯参考下。

钢筋算量（GGL）注：所有钢筋布置完毕后，需检查钢筋三维及原位标注，确保没有错算漏算。

1、新建向导：建立楼层信息（识别楼层表，将编号改为名称，无用的行删除），返回检查楼层信息，将顶层删除。

2、修改首层构件混凝土标号及保护层厚度，复制到其他相同楼层。

（也可以以后再改）3、添加图纸，手动分割，识别轴网。

（一般从首层柱开始）4、柱4.1 识别柱表、柱大样（结合一起识图）(PS：若柱表中层号写明的是楼层，则用“识别广东柱表”；若用标高表示，则用“识别柱表”)1）识别柱——识别柱表——框选柱表（下方的文字说明不要），删除无用行，名称改为“层号”，修改角筋数量（若需要）。

插筋信息、B边侧钢筋、H边侧钢筋、Hj行、空格行、空格列均删除。

最后选择一列“箍筋类型号”。

F型对应箍筋类型输入4*4，B型对应输入3*2。

然后删掉F型列。

确定。

即识别到柱表构件**个。

再确定。

回到生成构件页面。

2）先点“生成构件”再确定。

（或在“构件”菜单栏内选“广东柱表”，再点生成构件确定）。

3）识别柱连线——提取柱标识——自动识别柱。

5、梁5.1 定义——新建：架立筋输入到上部通长筋栏内，但必须加括号。

——绘图5.2 识别梁：提取梁边线——提取梁标识（自动提取梁标识）——点选识别梁（错误较少）。

5.3 提取后“查改支座”点“梁跨校核”。

有跨数错误的，双击选中梁，右键编辑支座，删除支座即可。

再刷新，错误信息即已改正。

或者右键“设置梁支座”。

（按下方状态栏提示操作）（PS：梁无相交点时，可将梁拉长，直接输入加长的数据和角度（-90°）即可。

）5.4 梁识别完毕后，在查改支座——梁校核，检查是否还有问题。

所有梁变为粉红色。

然后识别原位标注——自动识别原位标注，所有梁变成绿色，即属性完整、正确。

5.5 梁：自动生成吊筋——按图纸要求输入吊筋和附加箍筋信息，框选所有梁，即自动生成吊筋。

5.6架立筋：连接支座负筋和固定箍筋的作用。

6、楼梯6.1 单构件输入——构件管理——添加构件——确定——参数输入——选择图集——定义各种参数——计算退出。

⼴联达钢筋算量计算设置操作汇总⼴联达钢筋算量GGJ2013操作札记要点模块（如柱、梁、板、基础、装修等）→构件（定义属性时新建的是构件）→图元（绘制的是图元，⼀个构件有⼀个或多个图元）总则：流程：⾸层→地上→地下（如地下室部分）→基础（如筏板……）；主体→零星；主体：剪⼒墙结构―――剪⼒墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构―――柱→梁→板；框剪结构―――柱→剪⼒墙部分→梁→板→砌体墙部分砖混结构―――砖墙→门窗洞→构造柱→圈梁顺序：建⼯程→建楼层→建轴⽹→绘图输⼊→汇总看结果绘图输⼊：定义属性（及套⽤做法后）→定义属性输⼊钢筋信息、绘制图形→汇总计算后（查看⼯程量及计算式）常⽤快捷键功能：软件绘图设置：执⾏“⼯具菜单→选项→绘图设置”，勾选“动态输⼊”（包括“指针输⼊”和“标注输⼊”两种功能，它们之间⽤“↑键”进⾏切换。

每个功能⾃⾝中采⽤“Tab键”切换输⼊框）、“动态提⽰”选项。

可使⽤快捷键组合Alt+Z显⽰\关闭动态输⼊功能，使⽤快捷键组合Ctrl+Q显⽰\关闭动态提⽰功能。

钢筋符号：A:HPB235或HPB300钢筋；B：HRB335钢筋，BE：HRB335E钢筋，BF：HRBF335钢筋，BFE：HRBF335E 钢筋;C：HRB400钢筋,CE：HRB400E钢筋,CF：HRBF400钢筋,CFE：HRBF400E钢筋;D：RRB400钢筋;E：HRB500钢筋,EE：HR500E钢筋,EF：HRBF335钢筋,EFE：HRBF500E钢筋。

注：“HRBF”代表细晶粒～；“RRB”代表余热处理～。

⼀、新建⼯程1、⼯程信息(1)⼯程信息按设计输⼊（结构类型、檐⾼、设防烈度决定着抗震等级）。

抗震等级影响钢筋搭接及锚固长度。

(2)⼯程设置①损耗模板：当地定额⼦⽬中如含有损耗（江苏计价表为2%）时，钢筋算量应选⽤“不计算损耗”。

②报表类别：下拉选项中有本地区报表得选本地区报表，若⽆则选择全统。
