广联达钢筋算量软件GGJ2013使用流程

钢筋量算量很繁琐？学会广联达钢筋算量软件，让你变成造价
小达人
近几年来流行于建筑行业的计量软件应该就是广联达计量软件了，对于学习工程造价的小伙伴来说，这个软件的学习是必不可少的，学会这个软件之后，造价就不会很困难的。

那钢筋量如何计算的呢？不用担心，今天小编带来了《钢筋算量软件操作讲解》，文中高清图并且配合详细讲解，让你从小白变成一个造价小达人！
钢筋算量总流程
钢筋算量的基本原理
钢筋量取决于钢筋长度的计算，根据平法图集去查找相关公式以及参数，用手工的方式去计算出每一类钢筋的长度，再乘以钢筋的根数和理论重量，钢筋的重量就可以得到了。

工程设置
1、一般会选择11G图集，一旦选择无法更改；
2、结构类型、设防烈度、檐高、抗震等级会影响钢筋计算结果，要据实填写；
3、比重设置；
4、弯钩设置、比重设置不需修改；
5、计算设置；
广联达的钢筋算量最重要的依照手工算量，将这种算法置于软件当中，这样就能够实现算量的程序化，并且还挺高了造价员员的效率，而且准确度也有了很大的提升。

准备工作
1.在新建工程之前分析图纸并仔细阅读结构总设计；
2.建立与工程相对应的Excel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。

以上只是钢筋算量的部分资料，需要完整版资料的联系小编。

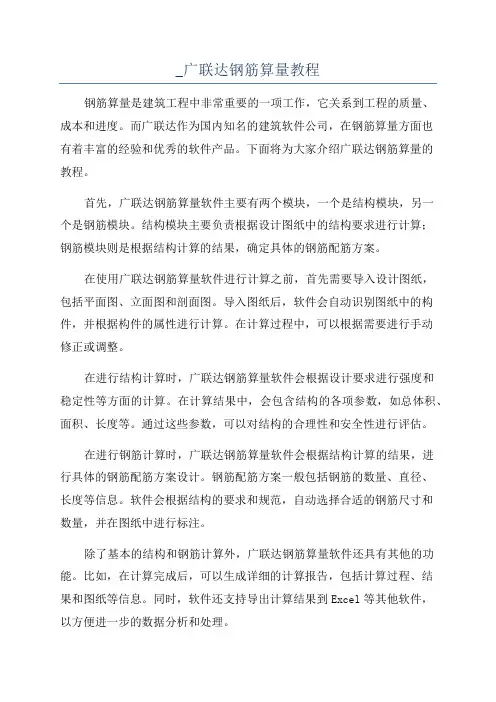

_广联达钢筋算量教程钢筋算量是建筑工程中非常重要的一项工作，它关系到工程的质量、成本和进度。

而广联达作为国内知名的建筑软件公司，在钢筋算量方面也有着丰富的经验和优秀的软件产品。

下面将为大家介绍广联达钢筋算量的教程。

首先，广联达钢筋算量软件主要有两个模块，一个是结构模块，另一个是钢筋模块。

结构模块主要负责根据设计图纸中的结构要求进行计算；钢筋模块则是根据结构计算的结果，确定具体的钢筋配筋方案。

在使用广联达钢筋算量软件进行计算之前，首先需要导入设计图纸，包括平面图、立面图和剖面图。

导入图纸后，软件会自动识别图纸中的构件，并根据构件的属性进行计算。

在计算过程中，可以根据需要进行手动修正或调整。

在进行结构计算时，广联达钢筋算量软件会根据设计要求进行强度和稳定性等方面的计算。

在计算结果中，会包含结构的各项参数，如总体积、面积、长度等。

通过这些参数，可以对结构的合理性和安全性进行评估。

在进行钢筋计算时，广联达钢筋算量软件会根据结构计算的结果，进行具体的钢筋配筋方案设计。

钢筋配筋方案一般包括钢筋的数量、直径、长度等信息。

软件会根据结构的要求和规范，自动选择合适的钢筋尺寸和数量，并在图纸中进行标注。

除了基本的结构和钢筋计算外，广联达钢筋算量软件还具有其他的功能。

比如，在计算完成后，可以生成详细的计算报告，包括计算过程、结果和图纸等信息。

同时，软件还支持导出计算结果到Excel等其他软件，以方便进一步的数据分析和处理。

总体而言，广联达钢筋算量软件具有操作简便、计算准确、输出结果清晰等优点。

其强大的计算和分析功能，能够大大提高钢筋算量的效率和准确性。

通过学习和掌握广联达钢筋算量软件的使用，可以帮助工程师和设计师更好地进行钢筋算量工作，提高工程质量和效益。

综上所述，广联达钢筋算量教程包括结构计算和钢筋配筋方案设计两个模块。

通过导入设计图纸，进行自动计算和手动调整，可以得到结构的各项参数，并根据规范进行钢筋配筋。

软件还具有计算报告生成和结果导出等功能，能够提高钢筋算量的效率和准确性。

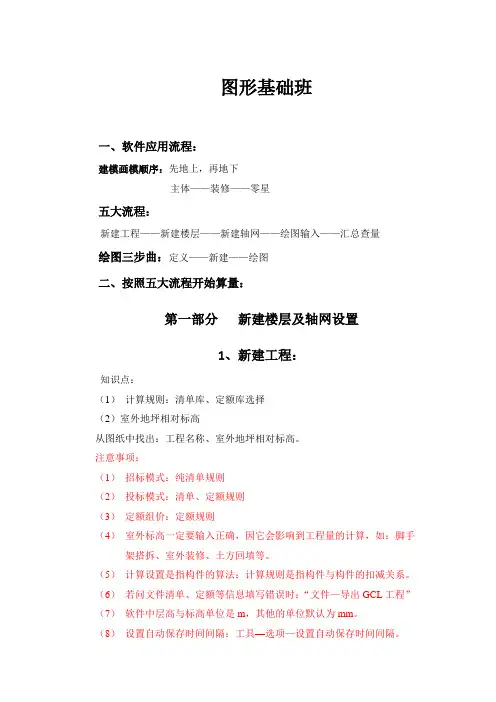

图形基础班一、软件应用流程：建模画模顺序：先地上，再地下主体——装修——零星五大流程：新建工程——新建楼层——新建轴网——绘图输入——汇总查量绘图三步曲：定义——新建——绘图二、按照五大流程开始算量：第一部分新建楼层及轴网设置1、新建工程：知识点：（1）计算规则：清单库、定额库选择（2）室外地坪相对标高从图纸中找出：工程名称、室外地坪相对标高。

注意事项：（1）招标模式：纯清单规则（2）投标模式：清单、定额规则（3）定额组价：定额规则（4）室外标高一定要输入正确，因它会影响到工程量的计算，如：脚手架搭拆、室外装修、土方回填等。

（5）计算设置是指构件的算法；计算规则是指构件与构件的扣减关系。

（6）若问文件清单、定额等信息填写错误时：“文件—导出GCL工程”（7）软件中层高与标高单位是m，其他的单位默认为mm。

（8）设置自动保存时间间隔：工具—选项—设置自动保存时间间隔。

2、新建楼层：知识点：建立楼层的方法有：插入楼层法和首层标记发。

（1）首层底标高的确定、楼层的建立、基础层高的计算。

（1）插入楼层：选择首层，建立的是地上层；选择基础层，建立的是地下层。

（2）层高、首层底标高：按结构标高设置（3）女儿墙层或设备间单独建一层（4）基础层层高：无地下室：从基础底面到首层结构地有地下室：从基础底面到地下室结构地面（5）标准层数：相同楼层可以建立一组标准楼层注意事项：基础层层高不含垫层厚。

（6）标号设置：设置混凝土的标号。

混凝土标号不影响混凝土的工程量，但会影响钢筋的量。

（钢筋的铆接），若标号相同时，可使用“复制到其他楼层”。

3、新建轴网：轴网有：正交轴网、辅助轴线三步曲：定义——新建——绘图切换至绘图输入界面知识点：（1）先：上下开间、再：左右进深注意：单位是mm，使用总轴距符合检查。

左、右进深（上、下进深相同）使用复制的方法进行快捷输入，或是进入绘图界面进行轴号的快捷设置。

命令：修剪轴距、修改轴号、修改轴距等的练习使用。

广联达算量软件使用的流程1. 算量软件简介广联达算量软件是一款专业的建筑工程量计算软件，广泛应用于建筑行业的工程量计量和结算工作。

该软件集成了多个功能模块，能够方便快捷地完成工程量的计算、核算和报表生成等工作。

2. 软件安装1.下载软件安装包2.双击安装包进行安装3.按照安装向导逐步进行安装4.安装完成后，运行软件进行初次配置3. 工程量计算流程广联达算量软件提供了一套完整的工程量计算流程，以下为详细步骤：步骤一：新建项目1.打开软件，点击菜单栏上的“项目管理”。

2.在项目管理界面，点击“新建项目”按钮。

3.输入项目名称、所在地区等相关信息，并点击“确定”按钮。

步骤二：创建工程清单1.在项目管理界面，选择对应的项目，并点击“工程清单”按钮。

2.在工程清单界面，点击“新建清单”按钮。

3.输入清单名称和编号，并点击“确定”按钮。

4.在清单列表中，点击新建的清单，进入清单编辑界面。

步骤三：添加工程量项目1.在清单编辑界面，点击“添加项目”按钮。

2.选择合适的工程量项目，如混凝土工程、砌体工程等，点击“确定”按钮。

3.在项目编辑界面，填写相关信息，如项目名称、规格、单位等。

4.点击“保存”按钮保存项目。

步骤四：计算工程量1.在清单编辑界面，选中需要计算工程量的项目。

2.点击工具栏上的“计算”按钮，系统将自动计算选中项目的工程量。

3.根据计算结果，可以进行修改或调整。

步骤五：生成报表1.在清单编辑界面，点击“报表”按钮。

2.选择需要生成的报表类型，如工程量清单、材料清单等。

3.根据需要选择相应的选项，并点击“生成报表”按钮。

4.生成的报表将以Excel文件的形式保存到指定的位置。

4. 结算工作流程广联达算量软件还支持结算工作的进行，以下为结算工作的流程：步骤一：新建结算项目1.在软件主界面，点击菜单栏上的“项目管理”。

2.在项目管理界面，点击“新建项目”按钮。

3.输入结算项目的名称、结算时间等相关信息，并点击“确定”按钮。

广联达钢筋算量软件(快速入门)操作程序工程准备工作：1、在新建工程前先分析图纸仔细阅读结构设计总说明。

2、建立与工程相对应的Excel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。

软件操作步骤：一、新建工程第一步工程名称1、输入工程名称按工程图纸名称输入。

2、按照图纸结构设计总说明选取计算规则其他选项不变。

第二步工程信息1、依据图纸结构设计总说明填写工程信息2、工程信息中结构类型、设防烈度、檐高决定建筑的抗震等级抗震等级影响钢筋的搭接和锚固的数值从而会影响最终钢筋量的计算因此需要根据实际工程的情况进行输入。

檐高为室外地坪到女儿墙底的高度值。

第三步编制信息1、根据实际情况填写相应的内容。

第四步比重设置1、目前国内市场上没有直径为6的钢筋一般用直径为6.5的钢筋代替需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重直接在表格中复制、粘贴即可。

第五步弯钩设置第六步点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集的显示。

包括各类构件计算过程中所用到的参数设置直径影响钢筋技术结果软件中默认的都是规范中规定的数值和工程中最常用的数值。

图纸没有特殊说明预算过程中不必调整。

三、楼层设置1、建立楼层在软件中建立楼层时按照以下原则确定层高和起始位置A、基础层底设置为基础常用的底标高基础层底标高注意设置为垫层底标高。

B、基础上面一层从基础层顶到该层的结构顶板顶标高。

C、中间层从层底的结构板顶到本层上部的板顶。

2、修改板的厚度基础层板厚为筏板厚度。

3、楼层缺省钢筋设置A、根据结构设计说明修改构件的混凝土标号如果结构设计说明与各楼层图混凝土标号不同按照结构设计说明设计加以说明。

B、根据结构设计说明修改构件的保护层厚度。

四、轴网的定义1、查看一层平面根据一层平面图建立轴网。

2、轴网编辑轴网绘制完毕后如果需要对轴网图元进行编辑可以使用“绘图工具栏”中的功能。

3、辅助轴线为了方便绘制图元软件提供了辅助轴线功能。

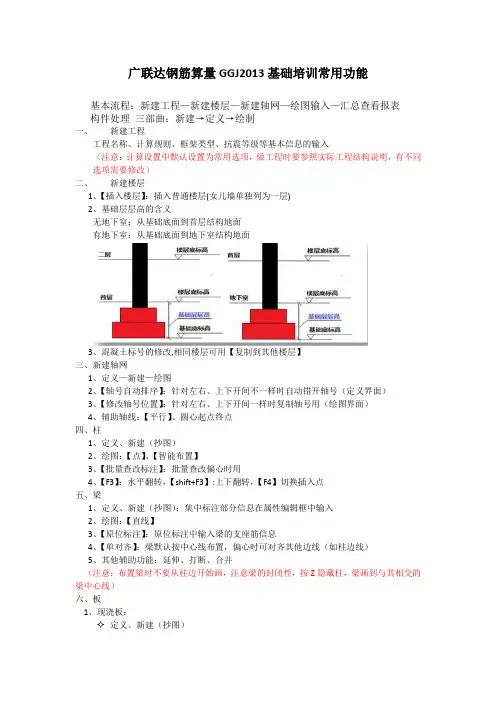

广联达钢筋算量GGJ2013基础培训常用功能基本流程：新建工程—新建楼层—新建轴网—绘图输入—汇总查看报表构件处理三部曲：新建→定义→绘制一、新建工程工程名称、计算规则、框架类型、抗震等级等基本信息的输入（注意：计算设置中默认设置为常用选项，做工程时要参照实际工程结构说明，有不同选项需要修改）二、新建楼层1、【插入楼层】：插入普通楼层(女儿墙单独列为一层)2、基础层层高的含义无地下室：从基础底面到首层结构地面有地下室：从基础底面到地下室结构地面3、混凝土标号的修改,相同楼层可用【复制到其他楼层】三、新建轴网1、定义—新建—绘图2、【轴号自动排序】：针对左右、上下开间不一样时自动错开轴号（定义界面）3、【修改轴号位置】：针对左右、上下开间一样时复制轴号用（绘图界面）4、辅助轴线：【平行】、圆心起点终点四、柱1、定义、新建（抄图）2、绘图：【点】、【智能布置】3、【批量查改标注】：批量查改偏心时用4、【F3】：水平翻转，【shift+F3】:上下翻转，【F4】切换插入点五、梁1、定义、新建（抄图）：集中标注部分信息在属性编辑框中输入2、绘图：【直线】3、【原位标注】：原位标注中输入梁的支座筋信息4、【单对齐】：梁默认按中心线布置，偏心时可对齐其他边线（如柱边线）5、其他辅助功能：延伸、打断、合并（注意：布置梁时不要从柱边开始画，注意梁的封闭性，按Z隐藏柱，梁画到与其相交的梁中心线）六、板1、现浇板：定义、新建（抄图）✧绘图：【点】（注意梁、墙的封闭）2、板受力筋：✧定义、新建（抄图）✧绘图：布置方式—XY方向、水平、垂直布置范围—单板、多板✧【自动配筋】：同板厚配筋相同的可按自动配筋布置（针对未布置板受力筋的板有效）3、板负筋：✧定义、新建（抄图）✧绘图：按梁布置、按板边布置、画线布置✧负筋标注长度不一样的可以绘制完以后到图上修改标注尺寸3、跨板受力筋：✧定义、新建（抄图）✧绘图：布置方式—水平、垂直布置范围—单板、多板工程设置→计算设置→板→跨板受力筋长度、是否含支座、单边标注长度七、顶层构件1、顶层边角柱：【自动判断边角柱】2、斜屋面：坡屋面处理1、按同一种板厚布置板平面2、布置板钢筋3、合并4、按照坡屋面的分割线分割5、三点定义斜板6、平齐板顶7、处理不同板厚分割替换（注意：斜屋面处理时，梁的原位标注要等到平齐板顶后输入，也就是说，梁直线布置完后先不输入原位标注信息，等到板标高调好、梁标高平齐板顶后再在相应的梁中输入原位标注信息）八、基础构件1、桩承台、独立基础、条基✧定义、新建：定义基础整体+单元（注意桩承台、独立基础等单元构件的定义）✧绘图：点式构件、与柱类似（注意：在绘图界面修改桩承台属性时要注意绘图界面整体与单元的切换）2、筏板基础：✧定义、新建（抄图）✧绘图：直线、矩形✧常用功能：设置筏板边坡、设置筏板变截面、筏板外放（偏移）（注意：布置筏板时一般用直线沿外边线圈，不同厚度的再进行分割）4、集水坑：✧定义、新建：根据参数图对照定义集水坑✧绘图：点✧【调整集水坑放坡】九、剪力墙✧定义、新建：✧绘图：直线✧【加强筋】属性→其他属性→其他钢筋✧压墙筋✧暗梁、暗柱、端柱同梁柱画法十、楼梯✧单构件输入✧构件管理→添加构件→参数输入→选择图集→计算退出十一、单构件输入：零星构件、大样、梯梁、休息平台其他常用功能：1、显示或隐藏图元：单按构件相应字母2、显示或隐藏图元名称：按shift+相应构件字母3、复制选定图元到其他楼层4、编辑钢筋：查看单个图元的计算式5、查看钢筋量：查看选中范围内的图元的总钢筋量6、汇总计算、查看报表。

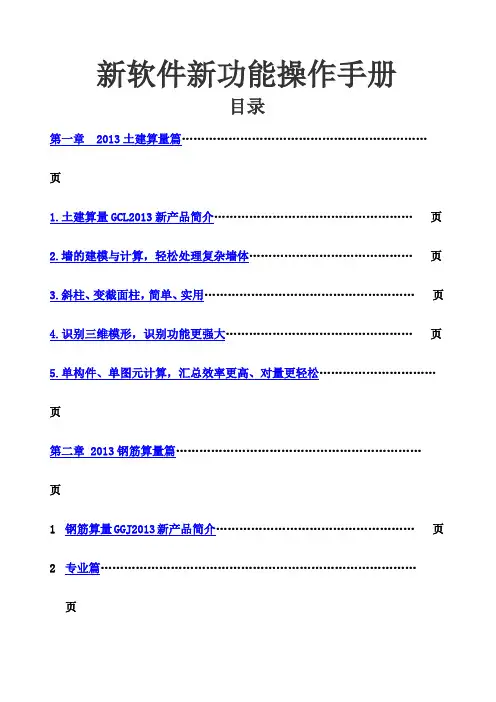

新软件新功能操作手册目录第一章 2013土建算量篇………………………………………………………页1.土建算量GCL2013新产品简介……………………………………………页2.墙的建模与计算，轻松处理复杂墙体……………………………………页3.斜柱、变截面柱，简单、实用………………………………………………页4.识别三维模形，识别功能更强大…………………………………………页5.单构件、单图元计算，汇总效率更高、对量更轻松…………………………页第二章 2013钢筋算量篇………………………………………………………页1钢筋算量GGJ2013新产品简介……………………………………………页2专业篇………………………………………………………………………页3高效篇………………………………………………………………………页4易学易用篇…………………………………………………………………页5更多优化功能………………………………………………………………页6学习视频及资料…………………………………………………………页7产品应用技巧……1………………………………………………………页第三章GSH4.0审核篇1、审核软件GSH4.0产品简介…………………………………………………页2、多种应用模式………………………………………………………………页3、高效的审核体验………………………………………………………………页4、专业的结算审核………………………………………………………………页5、清晰的审核结果………………………………………………………………页6、审核整体解决方案……………………………………………………………页7、更多资料………………………………………………………………………页第四章广联达工程造价整体解决方案第一章2013土建算量篇1. 土建算量GCL2013新产品简介随着社会的不断发展和进步，建筑设计更加注重艺术表现，建筑构造越来越复杂，不断涌现出新工艺、新技术、新结构，这就要求软件在业务处理范围、效率、智能识别、易用性上都要有质的提升。

广联达钢筋算量步骤一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。

若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。

若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。

1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。

2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。

B、若梁相同，单击右上角“应用到同名梁” →确定。

C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。

)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。

1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。

）→若钢筋相同，则单击复制钢筋。

若是同名板，则单击复制钢筋，再单击“应用同名板”即可。

2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。

（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。

选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。
