地质雷达操作规程

地质雷达操作规程1、规程说明本规程适用于探地雷达的所有试验检测过程。

2、参数设定1）将电池装到主机上，选择与检测任务相适应的天线，将光纤分别与主机和天线连接。

2）打开主机，选择与主机所接天线相对应的天线频率。

3）扫描速度：根据测试需求进行设定。

4）时窗设置：根据探测深度进行设定（双时程），900M天线时窗一般设为30～40ns，400M天线时窗一般设为60～80ns，100M天线时窗一般设为500ns 左右。

5）采样点数：此参数一般使用默认设置。

6）信号位置：一般把第一组较大的波形调至单道波形显示区的第2格。

7）增益调节：对采样的波形信号进行放大或缩小，一般调节增益至满格的60%左右，禁止将波形信号调节至饱和，以避免信号失真。

8）滤波设置：在采集过程中对采集的数据进行过滤，去除干扰信号。

9）介电常数：根据所探测的物体通过介质对照表选择相应的介电常数。

10）保存参数：把所调节好的参数进行保存，方便下次在相同环境或介质下测量时节约调节参数的时间。

11）调入参数：把调节好的参数进行调入。

12）连续测量：采集数据时，主机和天线一直进行数据采集（适用于初支、二衬、路面测试）。

13）人工点测：采集数据时，进行人工触发，点击一次采集一道信号，适用于超前地质预报数据的采集。

14）实时处理；一般不设置为默认参数。

15）保存设置：根据需求把采集的数据保存至相应的存储器中。

3、数据采集：仪器参数设置完成后进行数据的现场采集。

4、保存采集的数据，并进行下一循环的数据采集。

5、数据采集完成并保存后，关闭主机电源，将光纤和主机与天线分离。

6、在仪器的使用过程中，若发现有任何异常的地方，应立即停止使用。

待查明原因后再进行测试。

7、地持雷达未经校验合格或超过校验周期，均不得使用。

地质雷达探测仪操用规程SIR-3000一、适用范围本规程适用于SIR-3000型地质雷达探测仪。

二、操作步骤1、根据探测位置厚度选择适当的天线(可供选择的天线型号:100MHz、900MHz)。

400MHz、2、根据不同的探测位置选用不同的数据线。

然后将数据线带孔端与天线联接、带针端与主机联接～将主机线孔盖与数据线线孔盖相互扣上～拧紧。

3、检查电池电量～将主机朝面端电池盖打开～把电池放入电池盒内～盖上电池盖。

4、按主机上电源开关～开机。

5、将天线贴紧被测物～对参数进行设置。

6、探测完成后～先关机～再将数据线拆下。

把天线、数据线、主机放入相应的仪器箱中。

7、填写仪器使用记录。

地质雷达使用注意事项一、电池方面1、SIR-3000仪器电板装入后，仪器即处于待机或工作状态，因此仪器如长时间(一周)不用或处于运输过程中，应把仪器电池取出。

2、电池充电时要求220V交流稳压电源，详见《电池使用注意事项》，保护充电器和电池电瓶。

3、电池或者电瓶，要做定期维护。

建议每个月做充电放电。

二、各意部件1、先连接系统各个部件，主机+电缆+天线+标记杆+测距轮，再接通电源开机;先关机再拆设备附件。

2、更换设备部件(如电缆、天线、打标器、测距轮等等)要求无电操作。

即关闭主机电源后再拆，或者连接安装。

3、发现仪器信号不好或怀疑仪器工作不正常，先关闭主机电源再检查电缆两端接头(电缆与主机的接头、电缆与天线的接头是否连接正确)，检查完毕确认无误再接通电源开机。

4、电缆连接防止虚接。

联机时注意电缆接口方向，电缆接头应与面板垂直，拧紧，与主机端旋转至红线处。

天线端旋转至三个小卡槽露出，同时注意固定电缆。

电缆与天线应用环行扣连接。

三、数据线1、数据线应绕圈收放，不能折叠。

2、在工地现场注意保护仪器，避免人为损坏。

数据线应避免长期在地面磨损。

3、雷达数据线为同轴电缆，不能被重车压。

数据线不能受到重物压损，如发生意外，首先观察外表有无破损，再用万用表进行测量。

第一篇SIR—3000操作探讨1。

GSSI简介便携式透地雷达美国GSSI是目前世界上最好的生产地质雷达的厂家，它的产品遍布全球，目前超过1800套,占全球销量80%以上,在中国200余套，占中国市场份额的75％以上。

创始于1969年的美国地球物理探测公司（GSSI公司)，是世界上第一家专业研制探地雷达的公司,其前身为美国宇航局。

随着60年代末期美国宇航局专门为阿波罗计划所研制的专用仪器，成功地探测到月球表面尘埃之后，世界上第一台进入民用的商用探地雷达得以在美国推出，它就是美国GSSI公司生产的SIR系列探地雷达的前身。

它用电磁波为地质勘察服务，为勘察方法起到了革命性的推动作用。

注释：不要使用Windex或其它脱氨的玻璃清洁器来清洁显示屏，因为这会损坏涂层。

只需使用一个清洁的、轻微潮湿的布来轻柔地擦洗屏幕.位于该部件前部的电池槽接收10.8伏的锂离子可充电电池。

完全充电电池的测量时间近似为3小时。

电池是可以再充电的,方法是采用任选的电池充电器来充电,或通过简单地把电池留在该部件内，把该部件与标准交流源连接起来，然后把系统放在备用模式下进行。

给一个电池再充电的时间近似为4 到5小时。

务必保持电池槽遮盖在该部件上，在使用中保证没有灰尘或污垢进入该部件内部。

2.探测原理H=vf3。

硬件连接在该部件的背部,SIR-3000有六个连接器和一个用于记忆卡的槽.顶排五个连接器从左到右依次是:交流电源，串行输入/输出（RS232)，以太网，USB-B，USB-A。

注:如果你没有使用测量轮的话,用户标记对记录所通过的距离是有帮助的。

对记录诸如圆柱，树，凹坑等障碍物的位置来说，用户标记也是有帮助的。

3. 启动和屏幕显示第一个是TerraSIRch。

用TerraSIRch模式可以对所有数据采集参数进行完全控制。

QuickStart 引导是对每个其他模式都有用的.按TerraSIRch按钮。

过一会儿，你将看到屏幕被分成了三个窗口,并且有一个条运行穿过屏幕底部,该条带有上面六个功能键的命令。

地质雷达操作规程一、引言地质雷达是一种应用于地质勘探领域的雷达技术，通过测量雷达回波信号来获取地下目标的信息，广泛应用于地质工程、资源勘查等领域。

为了确保地质雷达的正常运行和数据准确性，制定本操作规程。

二、设备检查与准备1.首先检查地质雷达设备的外观是否完好，是否有异常；2.检查设备各个部件的连接是否牢固；3.检查电源线、信号线等是否损坏；4.确保设备的电源和信号线接入正确；5.检查设备的电源开关是否处于关闭状态。

三、测量前准备1.对于冰冻地面，需将地面冰层清除干净；2.对于泥泞地面，需清除地面上的泥泞和积水；3.检查地面上是否有金属物体，如有需要移除；4.根据测量的需要，选择合适的测量模式和参数设置。

四、地理雷达操作步骤1.打开地质雷达电源开关，并选择合适的工作模式；2.连接电脑或数据采集器，确保数据采集设备正常连接；3.根据需要选择合适的天线和探头；4.按照设备操作手册，正确设置测量参数，包括测量范围、采样率等；5.将天线和探头固定在合适的位置，并确保安装稳固；6.如有需要，使用标定物进行仪器标定；7.若地质雷达需要移动，应谨慎操作，避免撞击或损坏设备；8.开始进行地质雷达测量。

五、测量过程操作规范1.操作人员应熟悉并掌握地质雷达仪器的操作流程；2.操作人员应避免穿戴金属物品，以避免对测量结果的影响；3.操作人员应远离雷达天线范围内的辐射，避免对人体造成伤害；4.在测量过程中，应保持设备的稳定，并避免不必要的震动；5.在测量过程中，应及时记录必要的参数信息，并标注在测量数据中；6.如遇突发情况或设备故障，应立即停止测量，并进行相应处理；7.测量结束后，应将设备电源关闭，并仔细检查设备的各个部件是否正常。

六、记录与数据处理1.在测量过程中，应准确记录测量时间、位置、参数等信息；2.测量结束后，及时保存测量数据，并备份到可靠的存储设备；3.使用专业软件对测量数据进行处理和分析，得出结论和结果；4.对于数据异常或不准确的情况，应进行数据质量控制和校正。

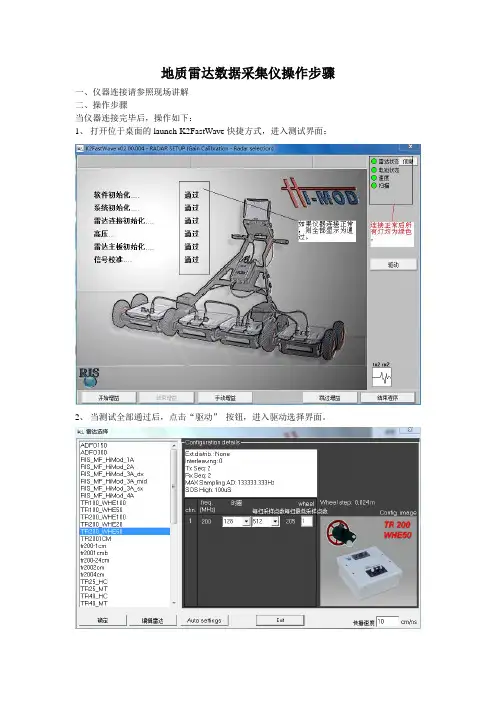

地质雷达数据采集仪操作步骤一、仪器连接请参照现场讲解二、操作步骤当仪器连接完毕后，操作如下：1、打开位于桌面的launch-K2FastWave快捷方式，进入测试界面：2、当测试全部通过后，点击“驱动”按钮，进入驱动选择界面。

在该步骤中可以进行驱动的选择。

一般选择：TR200_WHE50和TR400_WHE100两选项。

传播速度一般设置为“10cm/ns”。

设置完成后点击’确定’按钮，完成驱动选择。

3、进行“雷达设置”。

在初始界面中点击右上角“信息”按钮可进行雷达设置。

其对应参数及窗口如下。

设置完成后，点击“保存”按钮。

4、调节“增益”。

在完成以上操作后，回到初始界面，进行增益调节。

该系统提供了自动增益或者手动增益两种方式。

①、自动增益点击“自动增益”按钮，拖动雷达天线，进行自动增益。

②、手动增益点击“手动增益”按钮，弹出“选择手动增益”对话框。

在该对话框中可选择增益文件，进行“新建”、“编辑”、“删除”增益等操作。

编辑窗口如下：（主要手动调节输入时间和增益列表）设置完成后，点击“确定”保存。

5、采集文件设置在完成增益调节后，点击“确定”进入采集文件的设置。

此步骤在“选择采集文件”窗口中操作。

在此窗口中可进行“新建测区”，“新建采集文件”等操作。

采集文件一般为一条测线，测区一般为一个大的工作区。

6、测距轮启动探测设置双击标题栏下方的空白处可进入此操作。

弹出“高级设置”对话框，进行相应设置。

选择“测距轮启动”。

7、数据采集当采集文件设置完成后系统自动进入数据扫描界面。

点击“开始扫描”，拖动雷达天线进行数据采集。

8、保存文件当一条测线的数据采集完成后，点击“结束扫描”，弹出对话框。

点击“是”按钮，保存文件。

当保存完毕后，点击“退出程序”按钮。

数据处理简要步骤。

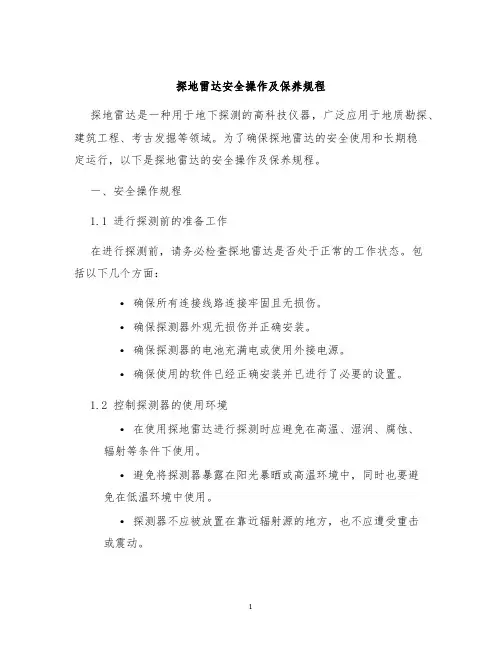

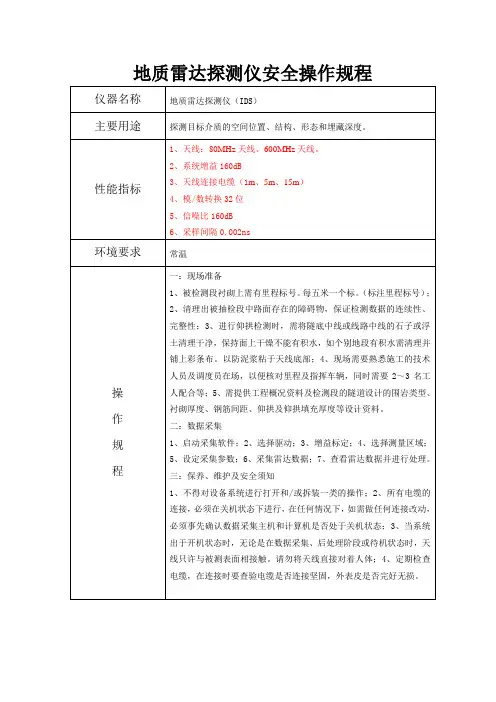

探地雷达安全操作及保养规程探地雷达是一种用于地下探测的高科技仪器，广泛应用于地质勘探、建筑工程、考古发掘等领域。

为了确保探地雷达的安全使用和长期稳定运行，以下是探地雷达的安全操作及保养规程。

一、安全操作规程1.1 进行探测前的准备工作在进行探测前，请务必检查探地雷达是否处于正常的工作状态。

包括以下几个方面：•确保所有连接线路连接牢固且无损伤。

•确保探测器外观无损伤并正确安装。

•确保探测器的电池充满电或使用外接电源。

•确保使用的软件已经正确安装并已进行了必要的设置。

1.2 控制探测器的使用环境•在使用探地雷达进行探测时应避免在高温、湿润、腐蚀、辐射等条件下使用。

•避免将探测器暴露在阳光暴晒或高温环境中，同时也要避免在低温环境中使用。

•探测器不应被放置在靠近辐射源的地方，也不应遭受重击或震动。

1.3 控制探测器的使用方法•在使用探地雷达进行探测时，应避免强烈振动和摆动探测器。

•避免使用过多的功率或长时间的高功率输出。

•避免在强磁场和电场干扰的情况下使用探测器。

1.4 控制探测器的操作人员•在使用探地雷达进行探测时，应由熟练操作人员负责操作。

•操作人员应注意安全操作，避免不必要的危险和风险。

•操作人员应按照规范化指导书进行操作，操作人员必须了解探测器的各项规范和指南。

二、保养规程2.1 探测器的日常保养•在使用探地雷达时，应定期对仪器进行检查和保养。

•保养时应定期对探测器外观进行清洁和检查，在保养之前应停止使用。

•探测器外部应做到防潮、防尘和防腐蚀处理，尤其是接头和连接线梢头处理。

•探测器表面涂层易于脱落，请勿用化学清洗剂或带有酸性、碱性溶液的清洗液进行清洗。

2.2 探测器的存储和保管•在停止使用探地雷达后，请将其清洁，放入合适的防尘袋中，并放置在干燥、通风和温度适宜的场所。

•在存放探测器时，应避免锈蚀、摩擦、震动和挤压等情况发生。

•探测器要经常检查，保证使用时无任何损坏，避免与潮湿环境相接触，避免长时间未使用。

地质雷达探测操作手册北京交通职业技术学院2013年4月OKO-2地质雷达操作手册——沥青路面、隧道1、检测设备及组成采用俄罗斯GEOTECH公司的OKO-2单通道主机探地雷达。

（1）控制单元（见图1-1）；（2）天线单元：AB2000R（2000MHz车载屏蔽天线）及AB700M（700MHz屏蔽天线）型号（见图1-2a及图1-2b）；（3）电源供应单元（见图1-3）；（4）笔记本支架：用来固定笔记本和控制单元（见图1-4）；（5）肩带装置：用来替操作者平均分担所有装置（蓄电池、笔记本）的重量（见图1-5）；（6）其他：充电器、固定杆件等。

图1-1 控制单元图1-2a 2000MHz车载屏蔽天线图1-2b 700MHz屏蔽天线图1-3 电源供应单元图1-4笔记本支架图1-5 肩带装置整个系统主要由控制单元、发射天线、接收天线及微机四部分组成，发射与接收信号均由光缆或通讯电缆传输给雷达主机，再通过以太网口传送到微机（笔记本电脑），由微机进行汇总、分析和处理。

2、OKO-2地质雷达在路面及隧道衬砌结构检测项目（1）沥青混合料路面面层材料厚度检测；（2）衬砌结构（厚度、钢支撑及钢筋密度）、衬砌缺陷与病害（超挖回填密实情况、空洞、层间脱空、衬砌裂缝、渗漏水通道及积存水范围）、地质问题（围岩开挖扰动、裂隙、溶洞）检测。

3、OKO-2地质雷达操作流程（1）数据采集①连接主机及天线、电池等，点击运行雷达，快捷键为Ctrl+S,如无法连接天线，请检查主机与天线之间的数据电缆连接，或调整笔记本IP地址，详细方法为设置IP地址后，在主软件中打开选项中的端口选择，点击以太网右边的锤子图标，使主机IP地址与雷达IP地址前三位相同。

②参数调整：其他参数默认，只需点击移动，使首波处于采集界面最上方，晃动天线，或用手和其他物体在天线与检测物表面之间晃动，以确定被检测面波形位置。

（如新安装软件，则需重新设置，如下图：③准备工作做好后，开始采集，首先使天线贴近被检测面，点击记录，设置文件名并做好现场记录，天线移动的同时按下空格做标记，之后每隔固定距离按下空格做标记，采集结束时按下空格做标记。

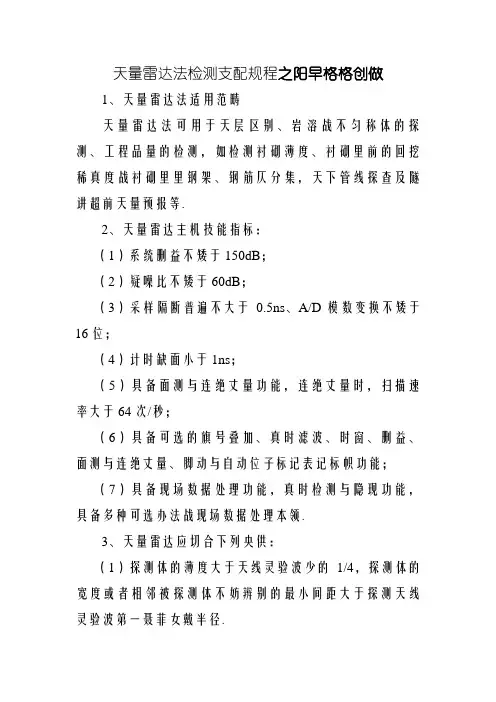

天量雷达法检测支配规程之阳早格格创做1、天量雷达法适用范畴天量雷达法可用于天层区别、岩溶战不匀称体的探测、工程品量的检测，如检测衬砌薄度、衬砌里前的回挖稀真度战衬砌里里钢架、钢筋仄分集，天下管线探查及隧讲超前天量预报等.2、天量雷达主机技能指标：（1）系统删益不矮于150dB；（2）疑噪比不矮于60dB；（3）采样隔断普遍不大于0.5ns、A/D模数变换不矮于16位；（4）计时缺面小于1ns；（5）具备面测与连绝丈量功能，连绝丈量时，扫描速率大于64次/秒；（6）具备可选的旗号叠加、真时滤波、时窗、删益、面测与连绝丈量、脚动与自动位子标记表记标帜功能；（7）具备现场数据处理功能，真时检测与隐现功能，具备多种可选办法战现场数据处理本领.3、天量雷达应切合下列央供：（1）探测体的薄度大于天线灵验波少的1/4，探测体的宽度或者相邻被探测体不妨辨别的最小间距大于探测天线灵验波第一聂菲女戴半径.（2）测线通过的表面相对于仄慢、无障碍、易于天线移动.（3）躲启下电导屏蔽层或者大范畴的金属构件.4、天量雷达天线可采与分歧频次的天线拉拢，技能指标为：（1）具备屏蔽功能；（2）最大探测深度应大于2m；（3）笔直辨别率应下于2cm.5、现场检测（1）测线安插1、隧讲动工历程中品量检测应以纵背布线为主，横背布线为辅.纵背布线的位子应正在隧讲的拱顶、安排拱腰、安排边墙战隧讲底部各安插一条；横背布线可按检测真量战央供布设线距.普遍情况线距8～12m；采与面测时每断里很多于6面.检测中创造分歧格天段应加稀测线或者测面.2、隧讲竣工查支时品量检测应纵背布线，需要时可横背布线.纵背布线的位子应正在隧讲拱顶、安排拱腰战安排边墙各布一条；横背布线线距8～12m；采与面测时每断里很多于5个面.需决定回挖空洞规模战范畴时，应加稀测线战测面.3、三线隧讲应正在隧讲拱顶部位减少2条测线.4、测线每5～10m应有一历程标记表记标帜.（2）介量参数的标定：检测前应付于衬砌混凝土的介电常数或者电磁波速搞现场标定，且每座隧讲很多于一处，每处真测很多于3次，与仄衡值为该隧讲的介电常数或者电磁波速.当隧讲少度大于3km、衬砌资料或者含火率变更较大时，应适合减少标定面数.（3）标定要领：1、正在已知薄度部位或者资料与隧讲相共的其余预造件上丈量；2、正在洞心或者洞内躲车处使用单天线直达波法丈量；3、钻孔真测.（4）供与参数的条件：1、标定目标薄度普遍不小于15cm，且薄度已知；2、标定记录中界里反射旗号应浑晰、准确.（5）标定截止的估计：1、介量的相对于电导系数（ξ）战电磁波速度（ν）按下式估计：ξr=（0.3t/2d）2ν =（2d/t）×109式中 t ：电磁波单程旅止时间（ns）d：标定目标体的薄度（m）ν：电磁波的传播速度（m/ns）2、参数的采与：篮家岩隧讲安排图纸电磁波正在百般围岩的波速罕睹介量的物理参数页岩(干)10171～100砂岩(干)4×1026（4）（0.15）煤土壤（搞） 1.4×104 2.6～150.13～0.17()20～30土壤（干） 1.4～5.0×10215～400.095(ε10)0.15(ε40)土壤(含火20%)10(4～0.095)(0.05～0.15)士壤(搞)4(3～5)0.15(0.130.17)肥土15混凝土散氯乙烯3沥青3～5铜或者铁1（6）丈量时窗的决定：丈量时窗少度Δt战采样率s按下式估计：Δt=（2dξr1/2/0.3）×αS=2×Δt×f×k×103f：天线核心频次k：系数，普遍与610（7）天量雷达分歧天线的探测深度按下式估计：ԁmax<30/σ、或者ԁmax<35/β式中：ԁmax：所选天线的最大探测深度（m）σ：介量的电导率（s/m）β：介量的吸支系数（8）扫描面数的决定：S=2×Δt×f×k×103式中：S：扫描样面数Δt：时窗少度（ns）f：天线核心频次（MHz）K：系数，普遍与610（9）纵背布线应采与连绝丈量办法，扫描速度不得小于64讲（线），特殊天段或者条件不允许时可采与面测办法，丈量面距不得大于20cm.6、检测步调：（1）根据检测任务及本量情况，采用天线型号；（2）拆置电池，交通数据线战电源线；（3）启机，使仪器处于仄常处事状态；（4）标记表记标帜检测起初位子及桩号，需要时每10m搞一标记表记标帜，直至所要检测的末面；（5）树立检测的百般参数，包罗起初面桩号、时窗、采样面数等；（6）启初检测，检测天线应移动稳固、速度匀称、移动速度宜为35km/h；（7）检测时，应根据移动速度及测段上的标记表记标帜、主机隐现的桩号或者距离，随时举止标记表记标帜或者对于照，以与消检测距离上的缺面；（8）记录包罗记录测线号、目标、标记表记标帜隔断以及天线典型等；（9）当需要分段丈量时，相邻丈量段降交头沉复少度不该小于1m，天量超前预报，沉复少度不小于5m.（10）应随时记录大概对于丈量爆收电磁做用的物体（如渗火、电缆、铁架等）及其位子；（11）应准确标记表记标帜丈量位子及桩号.7、数据处理及阐明：（1）处理央供本初数据处理前应回搁考验，数据记录完备、旗号浑晰、里程标记表记标帜准确.分歧格的本初记录不得举止处理妥协释.数据处理妥协释硬件应使用正式认证的硬件或者经审定合格的硬件.比率：波形隐现时所占的像素数，比率普遍为隔断的2倍.隔断：波形核心线之间的像素数.叠加：几个扫描疑息叠加后，隐现为1个波形.抽面：跳过几个面后，隐现一个波形.用于剖里较少的情况.弥补尺度：正表示弥补正波，背表示弥补背波.常常默认为正波.弥补大小：普遍修议树立0.表示波形所有跳便弥补.预览：表示波形隐现效验.（2）数据处理与阐明的过程：（3）数据处理：保证位子标记表记标帜准确、无误.保证旗号不得真，有好处普及疑噪比.（4）检测图像阐明：阐明应正在检测区内物性参数战衬砌结构的前提上，按由已知到已知战定性指挥定量的准则举止.根据现场记录，分解大概存留的搞扰位子与雷达记录中非常十分的闭系，准确区别灵验非常十分与搞扰非常十分.准确读与单程旅止时的数据；（5）阐明截止战成果图件应切合衬砌品量或者天量预报检测央供.衬砌界里战天量超前预报的非常十分界里应根据反射旗号的强强、频次变更及蔓延情况决定.（6）衬砌薄度或者探测对于象的埋深应由下式决定：薄度、埋深按下式估计：d=（0.3/2dξr1/2）或者 d=（νt/2）×109式中：d：衬砌薄度或者埋深（m）ξr：相对于介电常数ν：电磁波正在介量中的传播速度（m/ns）T：雷达脉冲的往返旅止时间（ns）8、混凝土、钢架（筋）品量判决（1）衬砌里前回挖稀真度的判决：稀真：旗号幅度较强.以至不界里反射旗号；不稀真：衬砌界里的强反射旗号共相轴呈绕射弧形，且不连绝，较分别；空洞：衬砌界里反射旗号强，三振相明隐，正在其下部仍有强反射里旗号，二组旗号时程好较大.（2）衬砌里里钢架、钢筋位子分集的判决：钢架：分别的月牙形强收射旗号；钢筋：连绝的小单直线刑强反射旗号.。

第一章 前 言1.1应用范围地质雷达利用主频为数十兆赫至千兆赫波段的电磁波，以宽频带短脉冲的形式，由地面通过天线发射器发送至地下，经地下目的体或地层的界面反射后返回地面，为雷达天线接受器所接受，通过对所接受的雷达信号进行处理和图像解译，达到探测前方目的体的目的。

由于地质雷达探测速度快、精度高，以及对原物体无破坏作用，所以在工程领域中有广泛的应用。

地质雷达目前已经广泛应用于如下方面： ● 探测松散堆积层与基岩界面 ● 探测地下水的水位线● 探测软弱破碎带(断层)的位置及规模● 对规模较大的裂隙及洞穴的位置和规模的确定● 坑道开挖掌子面前50米范围内的地质构造和地质灾害预测 ● 公路路基场坪地基混凝土结构质量检测 ● 各类地下管线探测 ● 地下埋设物探测 ● 防空洞位置探测 ● 超浅层地基探测● 隧道砼厚度与钢支撑密度施工质量检测 ● 地基注浆质量检测● 飞机场跑道、滑行道、停机坪病害及施工质量检测 ● 铁路路基与高速公路路基病害及施工质量检测 ● 地下及隐蔽工程水渗漏检测 ● 圈定人工填土范围与掩埋沟渠 ● 地基土壤污染圈定正是由于地质雷达有着很好的应用效果，从八十年代起，世界上许多国家都对它进行了不断的研究与开发。

随着电子技术和计算机技术的发展，这种研究开发仍在继续。

1.2 雷达探测的基本原理地质雷达是一种电磁探测技术。

静止的电荷分布或电流分布，激发稳定电场。

稳定电场不随时间变化，不向外辐射能量。

如果场源的电流随时间变化，就激发变化的电场，变化的电场在其周围激起变化的磁场，变化的磁场又要激起变化的电场，变化的电场和磁场由近及远地传播出去，形成电磁场。

在无源空间中，电磁场的发射、传播、反射、折射及绕射满足如下的麦克斯韦尔方程：(1–1)∇⨯=H D t ∂∂εμ=1V 0)()(22='+z E k dz z E d(1–2)(1–3)(1–4)其中：通过对式（1-1）和式（1-4）求解，可得：（1–5）（1–6）其中：从上两式中可以看出，该方程组具有波动方程的形式。

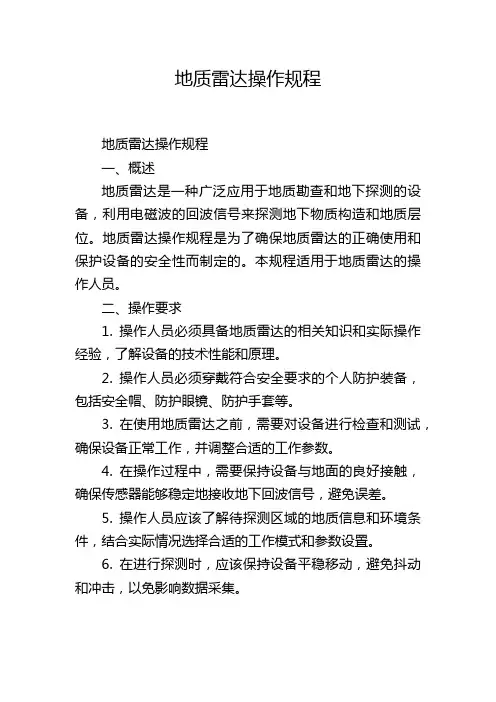

地质雷达操作规程地质雷达操作规程一、概述地质雷达是一种广泛应用于地质勘查和地下探测的设备，利用电磁波的回波信号来探测地下物质构造和地质层位。

地质雷达操作规程是为了确保地质雷达的正确使用和保护设备的安全性而制定的。

本规程适用于地质雷达的操作人员。

二、操作要求1. 操作人员必须具备地质雷达的相关知识和实际操作经验，了解设备的技术性能和原理。

2. 操作人员必须穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、防护手套等。

3. 在使用地质雷达之前，需要对设备进行检查和测试，确保设备正常工作，并调整合适的工作参数。

4. 在操作过程中，需要保持设备与地面的良好接触，确保传感器能够稳定地接收地下回波信号，避免误差。

5. 操作人员应该了解待探测区域的地质信息和环境条件，结合实际情况选择合适的工作模式和参数设置。

6. 在进行探测时，应该保持设备平稳移动，避免抖动和冲击，以免影响数据采集。

7. 操作人员应该随时注意设备的工作状态和指示灯，及时发现并解决问题。

8. 当设备出现异常情况或遇到困难时，操作人员应及时停止操作，按照操作手册进行故障排除或寻求技术支持。

9. 操作人员应保护地质雷达设备，避免接触水和湿度过大的环境，严禁撞击、摔落或强烈震动。

10. 操作结束后，应对设备进行清理和保养，确保设备处于良好的工作状态。

三、安全注意事项1. 在操作地质雷达时，应注意防止尖锐物品和化学品与设备接触，以免损坏设备。

2. 严禁将地质雷达设备用于未经允许的探测区域，避免引发潜在的安全问题。

3. 操作地质雷达时，应保持周围环境安静，避免外界噪音对数据采集造成干扰。

4. 操作人员应注意周围的人员和外部设备，避免发生意外碰撞和伤害。

5. 在进行实际探测时，应确保人员远离雷达辐射范围，避免对人体健康造成危害。

6. 严禁擅自拆卸和更改地质雷达设备，以免对设备造成损坏和安全隐患。

7. 操作人员应按照操作手册严格遵循操作规程，确保设备操作正确和数据准确可靠。

地质雷达操作规程
《地质雷达操作规程》
一、设备准备
1. 检查地质雷达设备是否完好，包括天线、控制器和电源等部分；
2. 确保电池或电源充足，以确保设备能正常工作；
3. 检查设备连接线是否完好，确保设备能够正常连接。

二、操作前准备
1. 选择合适的地质雷达天线，根据工作需要选择合适的频率和天线类型；
2. 根据测量目标，调整合适的扫描范围和扫描速度；
3. 准备工作人员，确保他们具备相关的培训和操作经验；
4. 确保工作区域安全，并与相关人员进行必要的沟通和通知。

三、实地操作
1. 将地质雷达设备放置在平整的地面上，确保设备稳定不会移动；
2. 根据测量目标和任务要求，调整设备参数，包括频率、扫描范围和扫描速度等；
3. 开始进行地质雷达扫描，密切关注扫描数据，并及时调整设备参数；
4. 定期检查设备状态，确保设备正常工作。

四、数据处理和分析
1. 将采集到的地质雷达数据导入相关的数据处理软件中，并进
行处理；
2. 对处理后的数据进行分析，识别目标物体和地下结构；
3. 根据分析结果，为下一步的工作提供参考和指导。

五、注意事项
1. 在操作地质雷达设备时，要遵守相关的安全操作规程和注意事项；
2. 在工作过程中，注意保护设备，避免碰撞和损坏；
3. 在操作过程中，密切关注设备状态，及时发现并排除设备故障；
4. 在实地操作中，要与相关人员配合，确保工作的顺利进行。

经过以上操作规程的执行，地质雷达设备的使用效果将会得到最大程度的发挥，有效提升工作效率和精度。

隧道地质雷达操作方法
隧道地质雷达是一种用于检测地下隧道地质结构的仪器。

以下是一般的操作方法：
1. 首先，确定需要检测的隧道区域，并确保该区域没有其他人员或障碍物。

2. 选择合适的地质雷达仪器，最常用的是地质雷达传感器和控制器。

3. 将地质雷达传感器安装在隧道的表面或侧面，通常是通过支架或固定装置进行安装。

4. 连接控制器和传感器，并确保其正常运行。

根据仪器的说明书进行正确的电源连接和设置。

5. 开始扫描隧道地质结构。

通常情况下，可以通过手动操作控制器或使用遥控器来控制地质雷达的扫描。

6. 在扫描过程中，地质雷达会发送电磁波或声波信号，并接收地下结构反射回来的信号。

7. 接收到的信号会被地质雷达的控制器处理和分析，生成隧道地质结构的图像或数据。

8. 根据图像或数据进行地质结构的分析和解释，例如确定地下隧道的深度、岩层、裂缝等情况。

9. 根据需要，可以进行多次扫描和分析，以获取更准确和全面的地质信息。

10. 扫描完成后，及时将仪器拆卸，并注意清洁和储存。

升拓地质雷达操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作确保地质雷达设备电量充足，并检查设备是否正常工作。

地质雷达操作简易流程一、主要仪器设备介绍RIS - K2 是由意大利IDS 公司研发的新一代的探地雷达设备,是体积小、重量轻的多通道探地雷达数据采集单元。

整机加电池仅重1. 6kg ,升级至8个数据通道,更高速的脉冲重复频率使数据收集更快。

它的系统硬件由以下几个部分组成:DAD 控制单元(图1) 、天线(图2) 、笔记本电脑、网络电缆、电池电缆、电池包(充电器和两块锂电池)。

DAD 控制单元直接与天线相连,有单通道、双通道、四通道三种,将雷达数据数字化并进行传输。

它有以下接口:Lan Port 与笔记本电脑连接、Bat2tery Port 与电池连接、Wheel Port 连接测量轮位置传感器、Ant . 1～Ant . 4 与雷达天线连接。

图1 IDS RIS - K2 天线控制单元(双通道)天线分为单天线和天线阵。

天线的频率有80 ,100 ,150 ,200 ,400 , 600 ,1200 ,1600MHz 。

电性指标: 12V 直流电源;电压范围为13. 5～13. 8V 。

雷达主机，发射接收一体天线（900M ），网络线两根，测距轮，电脑一台（K2软件），天线、主机连接电缆一根，发射接收天线连接电缆一根。

图1 IDS RIS - K2 天线控制单元(双通道) 图2 900MHz 天线二、测量参数选取原则与设备连接1 测量参数选择原则探测对象特点分析对于制定勘测方案、选择合适天线、设置仪器参数等事项都是非常重要的,是取得良好探测结果的基础。

目标的电性(介电常数与导电率) 必须搞清。

雷达方法成功与否取决于目标与围岩之间的电性差异是否有足够的反射或散射能量为系统所识别。

当围岩与目标相对介电常数分别为εh 与εT 时,目标功率系数P r 估算式为2⎥⎥⎦⎤⎢⎢⎣⎡--=T h T h r P εεεε一般来说, 目标的功率反射系数不应小于0. 01 。

一个地质雷达探测项目都会有确定的检测对象以及明确的检测目的和要求。

地质雷达操作规程1. 前言地质雷达是一种用于勘探地下物质和构造的仪器，广泛应用于地质、水文、工程等领域。

为了保证地质雷达的正确操作和数据采集，制定本操作规程是非常必要的。

2. 设备准备在进行地质雷达勘探之前，需要准备以下设备： - 地质雷达主机 - 天线 - 电缆 -数据存储设备（如移动硬盘或U盘） - 电池或电源适配器3. 操作步骤3.1 设置主机参数•将地质雷达主机连接电源，并确认电源稳定。

•打开地质雷达主机，进入设置界面。

•根据具体勘探需求，设置采样频率、采样点数、工作时间等参数。

3.2 连接天线•将天线与电缆连接好，并确保连接牢固。

•将天线连接到地质雷达主机的天线接口上。

•调整天线的位置和方向，保证信号接收效果最佳。

3.3 数据采集•定位需要勘探的地点，并选择合适的扫描路径。

•按下主机上的开始按钮，开始进行数据采集。

•在勘探过程中，需保持主机和天线的稳定，避免震动和干扰。

3.4 数据处理和分析•数据采集完成后，将地质雷达主机连接到电脑上。

•打开数据处理和分析软件，并导入采集到的数据。

•根据具体需要，选择合适的滤波、叠加和解译算法进行处理。

•分析处理后的数据，提取地下物质和构造的信息，并进行解释和评估。

4. 数据质量控制为了保证地质雷达采集的数据质量，应进行以下控制： - 在采集过程中，保持地质雷达主机和天线的稳定，避免人为震动和干扰。

- 在采集前，根据地质情况和采集需求，选择合适的采样频率和采样点数。

- 在数据处理和分析过程中，根据实际情况调整滤波和解译参数，提高数据质量。

5. 安全注意事项•在使用地质雷达时，应遵守相关的安全操作规程。

•在操作过程中，避免接触高压部件和电源线，以避免电击事故发生。

•在户外操作时，应注意防护措施，如戴好安全帽、穿戴防护服等。

•在雷电天气下，应停止操作，避免雷击事故。

6. 故障排除在操作地质雷达过程中，可能会遇到一些故障，常见故障及解决方法如下： - 主机无法打开：检查电源是否接通，电池是否放置正确，如有需要，尝试更换电源适配器。

隧道地质雷达操作方法隧道地质雷达是一种非破坏性的地下勘探仪器，它通过发送和接收电磁波来检测地下的地质结构和隧道周围的地质条件。

隧道地质雷达的操作方法主要包括以下几个步骤：步骤一：准备工作在使用隧道地质雷达前，需要做一些准备工作。

首先，将雷达设备放置在平稳的地面上，并连接好电源线和数据传输线。

然后，打开雷达设备的电源开关，等待设备启动。

接下来，根据实际情况选择相应的探测天线，并将其连接到雷达设备上。

最后，调整设备的设置，包括频率、增益、采样率等参数，以适应具体的探测需求。

步骤二：场地勘测在使用隧道地质雷达之前，需要对待勘测区域进行场地勘测。

这包括选择勘测区域、确定岩性、了解地质构造等工作。

根据勘测目的和需求，选择合适的雷达工作模式和相应的探测参数。

步骤三：雷达扫描在进行雷达扫描之前，需要将雷达设备设置好，并和探测天线放置在待勘测区域的合适位置。

然后，根据实际情况选择合适的扫描方式，包括直线扫描、网格扫描等。

在扫描过程中，操作人员需要移动雷达设备和探测天线，确保整个勘测区域都能够被扫描到。

步骤四：数据采集与分析在雷达扫描结束后，设备会自动采集到大量的地下数据。

这些数据需要进行后续的分析和处理。

首先，将采集到的数据导出到计算机中。

然后，使用相关的地质雷达数据处理软件，对数据进行处理和分析，提取有用的地质信息。

常见的分析方法包括时域分析、频域分析、射线追踪等。

最后，根据分析结果，绘制相应的剖面图和三维图，以便更好地了解地下地质情况。

步骤五：结果解读与报告撰写在完成数据分析后，需要对结果进行解读和总结。

根据地质雷达的扫描结果，结合实际勘测情况，对地下地质条件进行评估和研究。

根据结果编写相应的报告，包括隧道地质雷达勘测的目的、方法、结果、分析和建议等内容，以便后续工程的设计和施工。

需要注意的是，在使用隧道地质雷达时，操作人员需要具备相关的专业知识和技能，熟悉设备的操作方法和使用注意事项，并严格按照相关规范和安全要求进行操作。

地质雷达操作规程严格依据规范,适用于各种地质雷达的操作规程地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。

2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔一般不大于0.5n、A/D模数转换不低于16位；（4）计时误差小于1n；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/ 秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。

3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。

（2）测线经过的表面相对平缓、无障碍、易于天线移动。

（3）避开高电导屏蔽层或大范围的金属构件。

严格依据规范,适用于各种地质雷达的操作规程4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。

5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。

纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。

一般情况线距8〜12m；采用点测时每断面不少于6点。

检测中发现不合格地段应加密测线或测点。

2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。

纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8〜12m；采用点测时每断面不少于5个点。

需确定回填空洞规模和范围时,应加密测线和测点。

3、三线隧道应在隧道拱顶部位增加2条测线。
