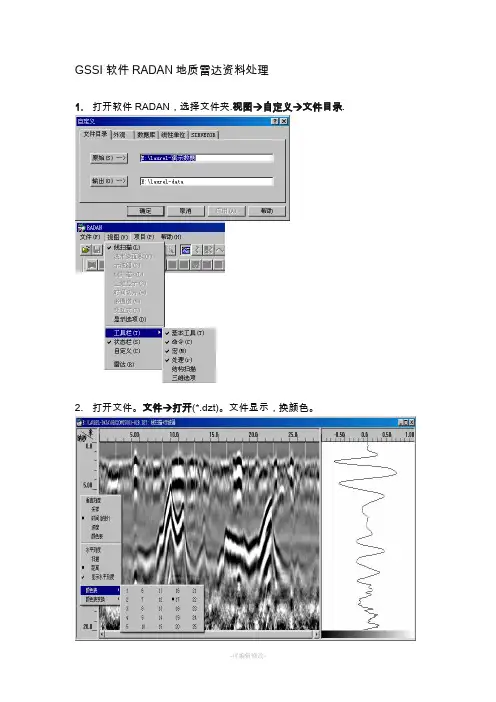

GSSI软件RADAN地质雷达资料处理1.打开软件RADAN，选择文件夹.视图→自定义→文件目录.2.打开文件。

文件→打开(*.dzt)。

文件显示，换颜色。

波形显示选择第二个图标，采用波形方式显示数据剖面选择显示器图标，设置波形参数，比列为间隔2倍，如32-16。

标准为正大小为03.扫描信息预编辑：利用图标编辑 选择, 选择一段扫描剖面，切除多余扫描信息删除，或者保存特定扫描剖面保存。

剪切处理4.文件测量方向掉转。

打开文件，文件 另存为->方向反转，打勾。

5.添加距离信息。

测量轮测量直接获取距离概念。

连续测量方式加距离需要三步A) 编辑文件头内的距离信息编辑→文件头, 扫描/米[scans/m], 米/标记[m/mark]，B)编辑用户标记，C)处理→距离归一。

图5-0图5-A图5-b图5-c原始标记保存标记标记类型转换距离归一化6.添加里程信息.编辑→文件头→三维选项→X起点，输入里程起点坐标。

原始数据添加里程数据7.水平刻度调整。

处理→水平缩放.叠加、抽道、加密。

8.确定地面反射波信号位置编辑→文件头→信号位置(纳秒)，如-2.5。

9.调整信号延时信息，找地面处理→信号位置调整→信号移动(ns)。

10.设置和修改介电常数，计算深度信息编辑→文件头→介电常数。

介电常数时间深度11.信号振幅自动增益调整处理→增益调整→自动增益，增益点数为5。

放大倍数，值一般选择2-5。

自动增益调整自动增益处理比对指数增益参数设置：手动设置增益点数，调整增益值大小原始数据局部指数增益12.背景去除，显示构造特征。

处理→FIR滤波→背景去除(扫描)为1023。

滤波参数选择原始数据处理结果13.水平相关分析，消除雪花噪音干扰。

处理→FIR滤波→水平叠加(扫描)5。

原始数据5次平滑数据14.一维频率滤波处理 IIR滤波。

频谱图与地质雷达原始记录曲线频谱图------波形图------线扫描图[低频信号]垂直滤波(MHz) 高通40原始数据与高通滤波数据15.反褶积、频率滤波。

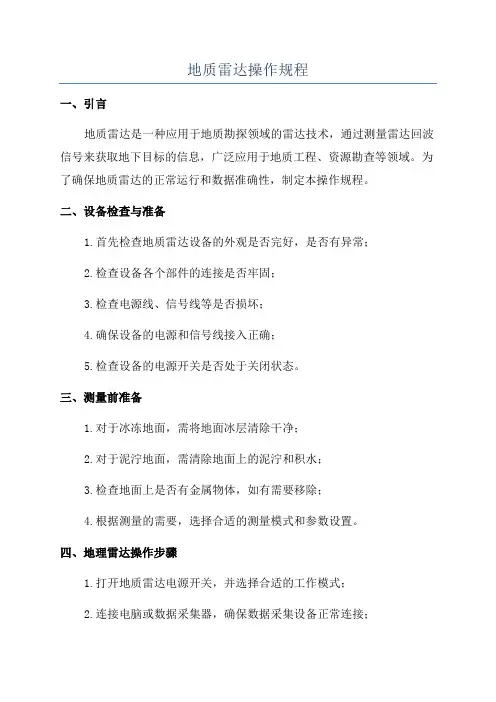

地质雷达操作规程一、引言地质雷达是一种应用于地质勘探领域的雷达技术，通过测量雷达回波信号来获取地下目标的信息，广泛应用于地质工程、资源勘查等领域。

为了确保地质雷达的正常运行和数据准确性，制定本操作规程。

二、设备检查与准备1.首先检查地质雷达设备的外观是否完好，是否有异常；2.检查设备各个部件的连接是否牢固；3.检查电源线、信号线等是否损坏；4.确保设备的电源和信号线接入正确；5.检查设备的电源开关是否处于关闭状态。

三、测量前准备1.对于冰冻地面，需将地面冰层清除干净；2.对于泥泞地面，需清除地面上的泥泞和积水；3.检查地面上是否有金属物体，如有需要移除；4.根据测量的需要，选择合适的测量模式和参数设置。

四、地理雷达操作步骤1.打开地质雷达电源开关，并选择合适的工作模式；2.连接电脑或数据采集器，确保数据采集设备正常连接；3.根据需要选择合适的天线和探头；4.按照设备操作手册，正确设置测量参数，包括测量范围、采样率等；5.将天线和探头固定在合适的位置，并确保安装稳固；6.如有需要，使用标定物进行仪器标定；7.若地质雷达需要移动，应谨慎操作，避免撞击或损坏设备；8.开始进行地质雷达测量。

五、测量过程操作规范1.操作人员应熟悉并掌握地质雷达仪器的操作流程；2.操作人员应避免穿戴金属物品，以避免对测量结果的影响；3.操作人员应远离雷达天线范围内的辐射，避免对人体造成伤害；4.在测量过程中，应保持设备的稳定，并避免不必要的震动；5.在测量过程中，应及时记录必要的参数信息，并标注在测量数据中；6.如遇突发情况或设备故障，应立即停止测量，并进行相应处理；7.测量结束后，应将设备电源关闭，并仔细检查设备的各个部件是否正常。

六、记录与数据处理1.在测量过程中，应准确记录测量时间、位置、参数等信息；2.测量结束后，及时保存测量数据，并备份到可靠的存储设备；3.使用专业软件对测量数据进行处理和分析，得出结论和结果；4.对于数据异常或不准确的情况，应进行数据质量控制和校正。

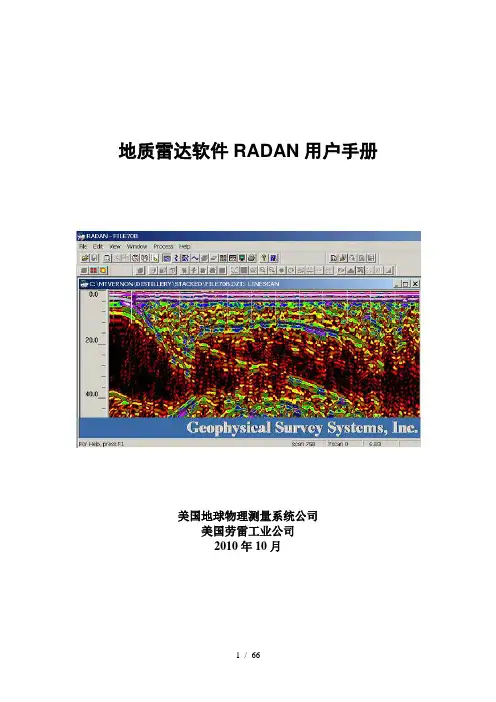

地质雷达软件RADAN用户手册美国地球物理测量系统公司美国劳雷工业公司2010年10月RADAN处理软件安装安装采集软件RADAN66和RADAN5，并且激活采集软件输入软件序列号serial number输入处理软件产品ID代码:radan计算获取软件激活码Windows 7 系统安装radan 5安装radan程序，找到setup.exe鼠标右键要求以系统管理员身份运行；RADAN软件第一次运行要以系统管理员身份打开。

Windows 7 系统调整显示效果选择控制面板->所有控制面板项->显示->更改配色方案->windows经典->高级，对话框如下：选择颜色项目->桌面->颜色->设置红绿蓝资料整理1打测量，布置网格和测线，数据采集2数据拷贝与备份：从地质雷达主机把数据复制在个人电脑上，并利用2种以上存储介质对原始数据进行备份。

3野外记录整理：整理野外记录本（包括各种参数，利用数码相机或者扫描仪对原始纪录扫描拍照，并制作成PDF格式文件便于日后随时查看野外现场原始资料），工作照片，收集的各种第三方资料（设计图纸、设计厚度、第三方检测资料），现场钻孔资料（里程桩号、芯样实物和照片、长度）。

利用钻孔资料反算电磁波传播速度或者材料介电常数。

4数据编辑与初步整理RADAN5资料处理RADAN6资料解释7图片制作8探测报告编写I GSSI地质雷达探测资料处理流程图数据备份,资料整理,资料处理,资料解释II GSSI处理软件功能模块介绍基本工具打开数据文件，显示雷达数据剖面。

保存数据文件，保存雷达剖面。

选择数据块，选择目标数据剖面。

剪切数据块，切除多余数据剖面。

保存数据块，单独保存雷达数据剖面。

复制剖面图像至剪贴板，地质雷达剖面制作图片。

编辑数据文件头，输入相关参数：标记间隔、扫描数、介电常数、信号位置；编辑标记信息、补充漏打的标记、删除多余标记信息。

线扫描显示方式、以灰阶图或者彩色图形式显示雷达剖面。

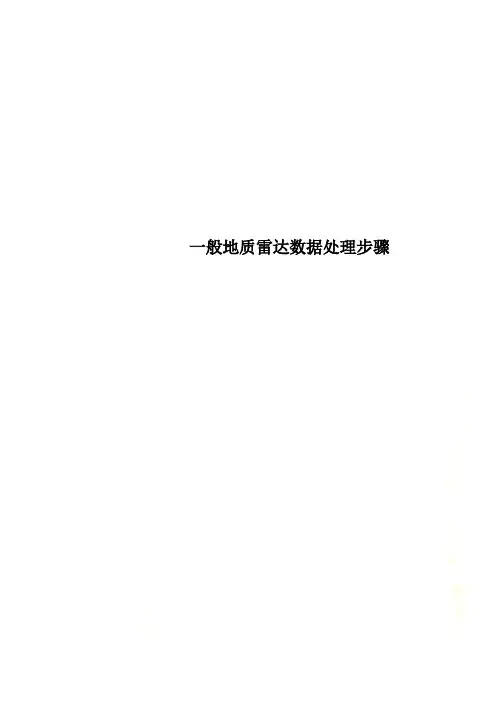

一般地质雷达数据处理步骤分界面厚度变化时可用此法，一般不用2）有倾斜地层时可用此法3）使钢筋显示更清楚用此法⑹主要用此法的地方1）测工字钢个数，埋深，形态，间隔2）测空洞3）测钢筋网个数1.反褶积、一维频率滤波（取默认值。

垂直方向上出现一串时（等间隔的多次波）用此）。

Process→Deconvolution；Process→IIR Filter.2.偏移归位Process→Migration，选择偏移类型kirchhoff，调整曲线形态。

3.希尔伯特变化Process→Hilbert Xform，选phase显示瞬态相位信息。

4.添加地面高程信息，并利用高程归一化函数进行处理。

Process→SurfaceNorm。

5.静态校正Process→Static，mode选择manual手动调整方式。

6.文件拼接。

打开Radan软件，选择File→Append files。

7.通道合并，多通道资料对比分析。

打开Radan软件，选择File→Combinechannels。

8.交互式解释View→Interactive，生成*.lay文件。

步骤1）点2）如果从没解释时就选generate new pick file，如果是在原来的基础上对此文件进行解释就选pick file找到lay文件3）选目标体（如钢筋类的，解释后可以看出有多少根）：①在剖面上点右键---target options—new target—双击目标体名字----然后在target parameters里改各个要改的参数②在剖面上点右键---pick options---在pick options里填参数（若拾取工具选block时，在剖面上选一块然后点右键然后加点，）4）选分层①在剖面上点右键----layer options---改layer options里的参数然后确定②在剖面上点右键---pick options---在pick options里填参数（若拾取工具选block时，在剖面上选一块然后点右键然后加点，若当中有空的没有连起来则点右键，插值）5）在剖面上点右键----spreadsheet（表格）6）在剖面上点右键----save changes---current file---保存为lay文件7）用excel打开此lay文件（打开时分割符号选tab键和逗号），打开后去掉头文件然后画图。

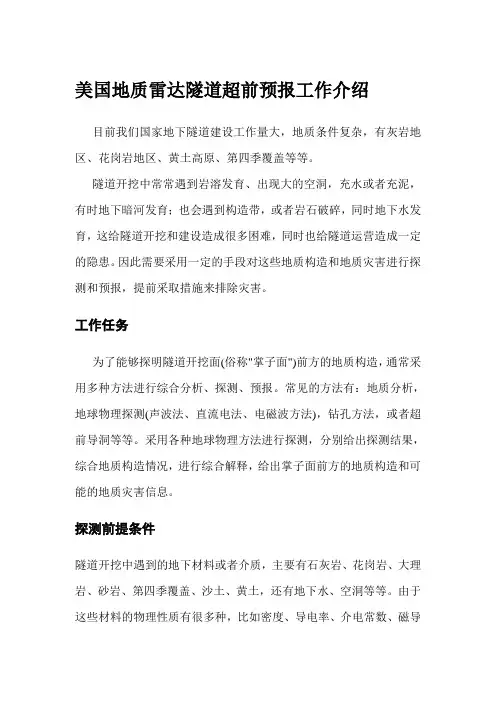

美国地质雷达隧道超前预报工作介绍目前我们国家地下隧道建设工作量大，地质条件复杂，有灰岩地区、花岗岩地区、黄土高原、第四季覆盖等等。

隧道开挖中常常遇到岩溶发育、出现大的空洞，充水或者充泥，有时地下暗河发育；也会遇到构造带，或者岩石破碎，同时地下水发育，这给隧道开挖和建设造成很多困难，同时也给隧道运营造成一定的隐患。

因此需要采用一定的手段对这些地质构造和地质灾害进行探测和预报，提前采取措施来排除灾害。

工作任务为了能够探明隧道开挖面(俗称"掌子面")前方的地质构造，通常采用多种方法进行综合分析、探测、预报。

常见的方法有：地质分析，地球物理探测(声波法、直流电法、电磁波方法)，钻孔方法，或者超前导洞等等。

采用各种地球物理方法进行探测，分别给出探测结果，综合地质构造情况，进行综合解释，给出掌子面前方的地质构造和可能的地质灾害信息。

探测前提条件隧道开挖中遇到的地下材料或者介质，主要有石灰岩、花岗岩、大理岩、砂岩、第四季覆盖、沙土、黄土，还有地下水、空洞等等。

由于这些材料的物理性质有很多种，比如密度、导电率、介电常数、磁导率等等。

声波超前预报。

由于密度不同、声波传播速度不同，可以采用声波法进行探测，出现了地震波超前预报。

直流电法超前预报。

根据导电率的差异采用直流电法，预报掌子面前方材料的导电率差异，尤其是含盐份的地下水表现为良导体、而空气为高阻体；地质雷达预报。

根据导电率、介电常数、磁导率的差异，采用地质雷达高频电磁波方法进行探测，获取掌子面前方材料的介电常数差异信息，瞬变电磁预报。

由于岩石、土壤、水、空气的电磁响应不同，采用瞬变电磁方法探测材料的差异。

目前这4种方法在隧道超前预报中都有使用，尤其是地质雷达超前预报方法得到了普遍使用，利用地质雷达方法在隧道掌子面上进行探测，对隧道开挖超前预报，下面介绍这部分内容。

探测仪器地质雷达方法通常采用高频电磁波发射法工作，频带范围为几兆赫兹到几千兆赫兹，不同的频率探测深度不同，低频电磁波探测深度较大，因而出现了不同中心频率的天线，商业地质雷达通常采用窄脉冲宽频带电磁波信号工作，一般情况下100兆天线在土壤、破碎的岩石、基岩上探测深度范围从几米到十几米甚至30米左右。

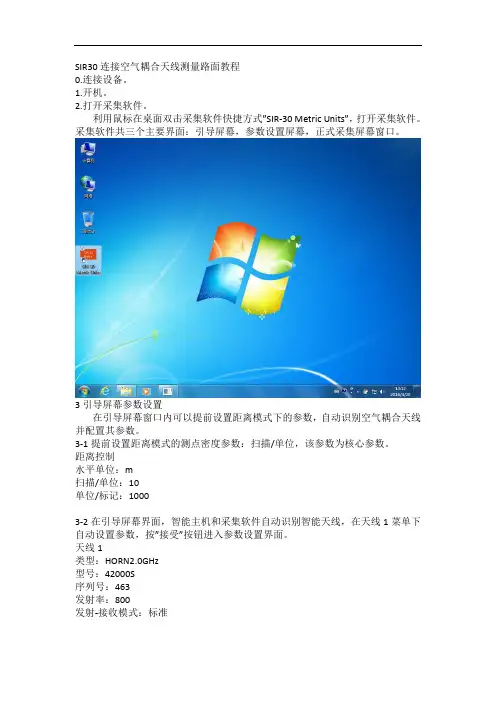

SIR30连接空气耦合天线测量路面教程0.连接设备。

1.开机。

2.打开采集软件。

利用鼠标在桌面双击采集软件快捷方式”SIR-30 Metric Units”，打开采集软件。

采集软件共三个主要界面：引导屏幕，参数设置屏幕，正式采集屏幕窗口。

3引导屏幕参数设置在引导屏幕窗口内可以提前设置距离模式下的参数，自动识别空气耦合天线并配置其参数。

3-1提前设置距离模式的测点密度参数：扫描/单位，该参数为核心参数。

距离控制水平单位：m扫描/单位：10单位/标记：10003-2在引导屏幕界面，智能主机和采集软件自动识别智能天线，在天线1菜单下自动设置参数，按”接受”按钮进入参数设置界面。

天线1类型：HORN2.0GHz型号：42000S序列号：463发射率：800发射-接收模式：标准图3-2引导屏幕4调用厂家预设天线参数文件或者用户自定义参数文件。

采集软件进入”采集参数设置窗口”调用GSSI厂家预先设置的天线参数文件或者客户自定义天线参数文件，选择菜单按钮”系统选项->调用设置”弹出对话框窗口”调用已有设置setups”，选择2ghz-shijian，选择”接受”按钮，软件返回引导屏幕窗口按”接受”进入”采集参数设置窗口”，窗口右侧显示4个顶级菜单，用户对特定采集参数做微调即可。

系统选项->调用设置系统选项->调用设置窗口(天线预先设置参数文件)采集模式4个顶级菜单[雷达配置、信号处理、输出选项、系统选项]5 采集参数调整5-0准备工作调整参数。

调整输出选项菜单下的几个参数:系统单位，显示，管理文件。

首先调整显示菜单参数：颜色表3和颜色变换表1。

系统单位->深度刻度->时间。

输出选项->系统单位输出选项->系统单位->深度刻度->时间输出选项->系统单位->深度刻度->时间输出选项->显示->颜色表3,颜色变换表15-1时间方式测量需要调整的参数。

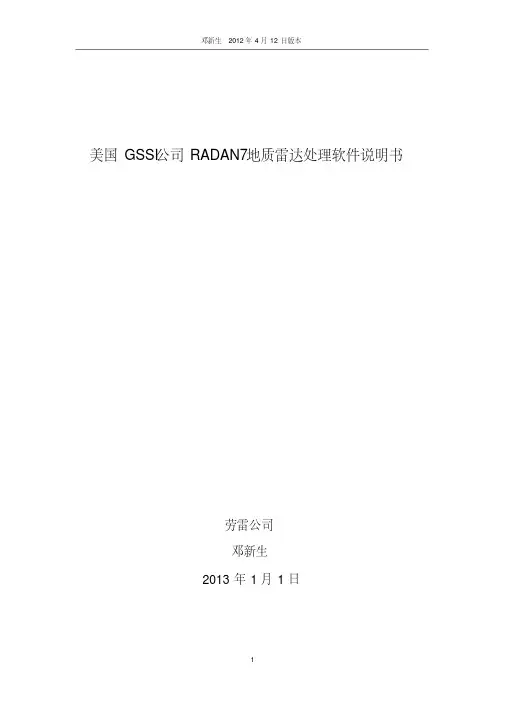

美国GSSI公司RADAN7地质雷达处理软件说明书劳雷公司邓新生2013年1月1日Radan 7 guide for data processingRadan 7数据处理指南1.设置数据路径。

菜单Home->window->properties对话框properties->global parameters ->File parameters->Source Directory2.数据文件加载与显示。

选择菜单->open或者快捷方式Ctrl+O,打开文件。

菜单Home->Color tables, color Xforms,设置颜色表格和颜色对比对。

3.数据编辑。

菜单processing->adjust scans->edit block设置start scan和end scan，选择block operation选项save保存,delete删除。

4.文件反向。

菜单G->Save as->radan file reversed.删除dzx数据库文件，并重新打开翻转后的dzt数据文件。

5.距离归一化。

6.添加里程信息。

Home状态下，选择tables。

Tables->profiles->start Dist(m)，输入起始里程。

Tables->profiles->Dist decrem，选择此项，桩号从大到小。

7.水平刻度调整。

Processing->adjust scans->horizontal Scaling。

8.地面调整。

9.地面时间调整。

10.设置介电常数11.调整增益。

Processing->Gain->range gain。

Range gain->gain type选择automatic. # of points设置为5.Range gain->gain type选择Exponential. 手动设置增益值.12.水平信号增强。

地质勘探中的地质雷达数据处理地质雷达是一种重要的勘探工具，常用于地下资源勘探和工程地质调查。

在地质勘探中，地质雷达数据的处理十分关键，可以帮助我们分析地下结构和探测潜在的地质问题。

本文将介绍地质雷达数据的处理方法和常见的应用案例。

1. 数据采集地质雷达的数据采集通常是通过扫描仪、探头或阵列进行的。

这些设备会发送高频电磁波并接收反射回来的信号。

采集到的数据包括电磁波的幅度和到达时间。

在野外勘探中，地质雷达设备通常通过车辆或人工方式进行扫描。

2. 数据预处理为了提取有效信息并降低噪声的干扰，地质雷达数据需要进行预处理。

预处理的步骤包括：a) 数据校正：对于设备的硬件误差进行校正，例如，校正电磁波的频率和幅度。

b) 数据滤波：使用数字滤波器去除高频噪声和低频成分，以保留需要的信号。

c) 数据校准：将地质雷达数据与参考标志物进行对比，修正时间和深度等参数。

3. 数据解释与分析在地质雷达数据处理的过程中，数据解释与分析是十分重要的环节。

根据数据特征和采集目的，可以进行以下分析：a) 反射和回波分析：分析地下反射或回波的特征和模式，确定可能的地下结构或矿物。

b) 地震学分析：利用地质雷达数据进行地震学分析，研究地下地质构造的特征，如断层、褶皱等。

4. 数据可视化为了更好地理解和展示地质雷达数据，常常需要将其可视化。

常见的地质雷达数据可视化方法包括：a) 剖面图：将采集到的数据在横向和纵向上绘制出来，形成地下剖面图。

b) 等深线图：根据反射强度和深度等绘制等深线，用来表示地下结构的分布。

c) 三维模型：利用地质雷达数据生成地下三维模型，以更直观地展示地下结构。

5. 应用案例地质雷达数据处理在各个地质领域都有广泛的应用。

以下是两个常见的应用案例：a) 矿产勘探：地质雷达可以用来确定矿床的位置、储量和含矿岩石的特征，有助于指导矿产开采。

b) 工程勘察：地质雷达可检测地下障碍物（如管道、洞穴、地下水等），为工程建设提供基础数据。

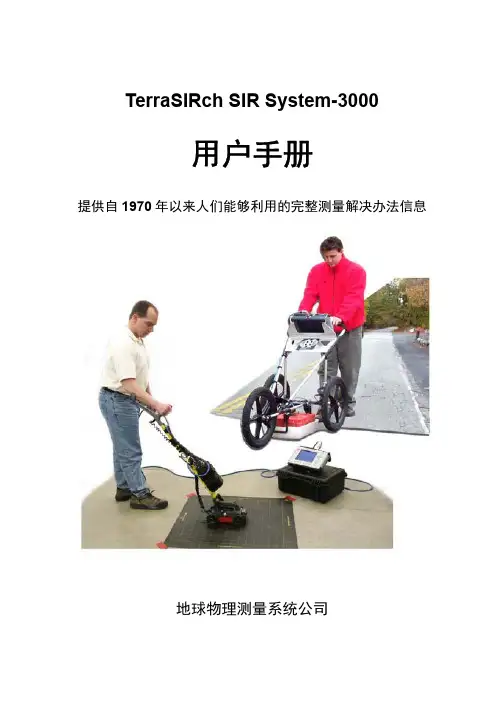

TerraSIRch SIR System-3000用户手册提供自1970年以来人们能够利用的完整测量解决办法信息地球物理测量系统公司版权：2003地球物理测量系统公司保留任何形式的全部或部分复制的权利。

出版者：地球物理测量系统公司（美国新罕布什尔州，北塞勒姆（North Salem），克来因巷道13号，邮编：03073-0097）印刷地：美国GSSI，RADAN和SIR是地球物理测量系统公司的注册商标。

限定的担保（或保修），责任和约束的限制地球物理测量系统公司（在下文称之为GSSI）保证从交给买方的交货日期起12个月内，GSSI的产品将不会出现材料和工艺方面的故障。

除上述的限制担保之外，GSSI拒绝所有的担保（明确的或暗指的），包括任何销路的担保或为特定目的合理性的担保。

GSSI的义务是被限定在修理或更换那些被返回的元件或设备上（已预付运输和保险费，没有变更和进一步损坏），和那些按照GSSI的看法是有缺陷的或在正常使用期间变得有缺陷的元件或设备上。

GSSI以为不管设备是否有缺陷，只要是因设备适当的或不正确的操作所引起的任何直接、间接、特殊的、偶然的或随之发生的损坏或损伤都不负赔偿责任。

在给GSSI返回任何设备前，必须先取得返回材料授权（RMA）的编号。

请打电话给GSSI 用户服务经理，他将分配一个RMA编号。

务必拥有设备的有效序列编号。

联邦通讯委员会（FCC）的B类服务（或顺从性）该设备遵守联邦通讯委员会规则的第15部分。

操作服从下列两个条件：（1）该设备不可以引起有害的干扰，（2）该设备必须接受任何接收的干扰，包括可以引起不希望有的干扰。

警告：若用户对该设备的改变或修改没有明显地得到担负服务一方的同意，就可能取消这个用户操作该设备的权利。

注释：该设备经过测试后发现，依据FCC规则的第15部分，它遵守B类数字设备的限制。

当该设备在商业环境或（居住装置）中操作时，这些限制被用来提供对有害干扰的合理保护。

地质雷达操作规程1. 前言地质雷达是一种用于勘探地下物质和构造的仪器，广泛应用于地质、水文、工程等领域。

为了保证地质雷达的正确操作和数据采集，制定本操作规程是非常必要的。

2. 设备准备在进行地质雷达勘探之前，需要准备以下设备： - 地质雷达主机 - 天线 - 电缆 -数据存储设备（如移动硬盘或U盘） - 电池或电源适配器3. 操作步骤3.1 设置主机参数•将地质雷达主机连接电源，并确认电源稳定。

•打开地质雷达主机，进入设置界面。

•根据具体勘探需求，设置采样频率、采样点数、工作时间等参数。

3.2 连接天线•将天线与电缆连接好，并确保连接牢固。

•将天线连接到地质雷达主机的天线接口上。

•调整天线的位置和方向，保证信号接收效果最佳。

3.3 数据采集•定位需要勘探的地点，并选择合适的扫描路径。

•按下主机上的开始按钮，开始进行数据采集。

•在勘探过程中，需保持主机和天线的稳定，避免震动和干扰。

3.4 数据处理和分析•数据采集完成后，将地质雷达主机连接到电脑上。

•打开数据处理和分析软件，并导入采集到的数据。

•根据具体需要，选择合适的滤波、叠加和解译算法进行处理。

•分析处理后的数据，提取地下物质和构造的信息，并进行解释和评估。

4. 数据质量控制为了保证地质雷达采集的数据质量，应进行以下控制： - 在采集过程中，保持地质雷达主机和天线的稳定，避免人为震动和干扰。

- 在采集前，根据地质情况和采集需求，选择合适的采样频率和采样点数。

- 在数据处理和分析过程中，根据实际情况调整滤波和解译参数，提高数据质量。

5. 安全注意事项•在使用地质雷达时，应遵守相关的安全操作规程。

•在操作过程中，避免接触高压部件和电源线，以避免电击事故发生。

•在户外操作时，应注意防护措施，如戴好安全帽、穿戴防护服等。

•在雷电天气下，应停止操作，避免雷击事故。

6. 故障排除在操作地质雷达过程中，可能会遇到一些故障，常见故障及解决方法如下： - 主机无法打开：检查电源是否接通，电池是否放置正确，如有需要，尝试更换电源适配器。
