微图形转移技术——光刻

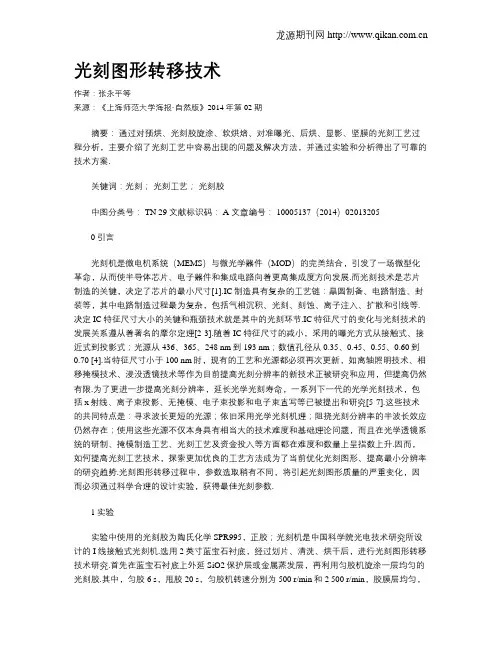

光刻图形转移技术作者：张永平等来源：《上海师范大学海报·自然版》2014年第02期摘要：通过对预烘、光刻胶旋涂、软烘焙、对准曝光、后烘、显影、坚膜的光刻工艺过程分析，主要介绍了光刻工艺中容易出现的问题及解决方法，并通过实验和分析得出了可靠的技术方案.关键词：光刻；光刻工艺；光刻胶中图分类号： TN 29 文献标识码： A 文章编号： 10005137（2014）020132050引言光刻机是微电机系统（MEMS）与微光学器件（MOD）的完美结合，引发了一场微型化革命，从而使半导体芯片、电子器件和集成电路向着更高集成度方向发展.而光刻技术是芯片制造的关键，决定了芯片的最小尺寸[1].IC制造具有复杂的工艺链：晶圆制备、电路制造、封装等，其中电路制造过程最为复杂，包括气相沉积、光刻、刻蚀、离子注入、扩散和引线等.决定IC特征尺寸大小的关键和瓶颈技术就是其中的光刻环节.IC特征尺寸的变化与光刻技术的发展关系遵从着著名的摩尔定理[2-3].随着IC特征尺寸的减小，采用的曝光方式从接触式、接近式到投影式；光源从436、365、248 nm到193 nm；数值孔径从0.35、0.45、0.55、0.60到0.70 [4].当特征尺寸小于100 nm时，现有的工艺和光源都必须再次更新，如离轴照明技术、相移掩模技术、浸没透镜技术等作为目前提高光刻分辨率的新技术正被研究和应用，但提高仍然有限.为了更进一步提高光刻分辨率，延长光学光刻寿命，一系列下一代的光学光刻技术，包括x射线、离子束投影、无掩模、电子束投影和电子束直写等已被提出和研究[5-7].这些技术的共同特点是：寻求波长更短的光源；依旧采用光学光刻机理；阻挠光刻分辨率的半波长效应仍然存在；使用这些光源不仅本身具有相当大的技术难度和基础理论问题，而且在光学透镜系统的研制、掩模制造工艺、光刻工艺及资金投入等方面都在难度和数量上呈指数上升.因而，如何提高光刻工艺技术，探索更加优良的工艺方法成为了当前优化光刻图形、提高最小分辨率的研究趋势.光刻图形转移过程中，参数选取稍有不同，将引起光刻图形质量的严重变化，因而必须通过科学合理的设计实验，获得最佳光刻参数.1实验实验中使用的光刻胶为陶氏化学SPR995，正胶；光刻机是中国科学院光电技术研究所设计的I线接触式光刻机.选用2英寸蓝宝石衬底，经过划片、清洗、烘干后，进行光刻图形转移技术研究.首先在蓝宝石衬底上外延SiO2保护层或金属蒸发层，再利用匀胶机旋涂一层均匀的光刻胶.其中，匀胶6 s，甩胶20 s，匀胶机转速分别为500 r/min和2 500 r/min，胶膜层均匀，粘附良好，表面无颗粒无划痕.前烘，将衬底放在90℃的加热板上烘焙，前烘15 s，使胶膜内溶剂充分地挥发掉，使胶膜干燥，增加胶膜与SiO2或金属膜之间的粘附性和提高胶膜的耐磨性，不沾污掩模板，只有干燥的光刻胶才能充分进行光化学反应.接下来就是曝光，接触式曝光法，在专用的光刻机上，它包括“定位”和“曝光”两部分.预热紫外光灯（高压汞灯）使光源稳定，将光刻掩模板安装在支架上，使有图形的玻璃面向下，并把涂有光刻胶的蓝宝石衬底片放在可微调的工作台上，胶面朝上，在显微镜下仔细调节微动装置，使掩模板上的图形与样片相应的位置准确套合，复查是否对准，按下曝光，曝光15 s，取出已曝光的样品.在90℃条件下后烘15 s，然后显影，将曝光后的样品放进准备好的显影液中，将未感光部分的光刻胶溶除，以获得腐蚀时所需要的、有抗蚀剂保护的图形；显影40 s后，取出来漂洗，氮气吹干；接下来进行转移后的图形检查，保证光刻质量.坚膜，显影时光刻胶胶膜易发生软化、膨胀，显影后必须进行坚固胶膜的工作，坚固后可以使胶膜与SiO2层或金属蒸发层之间粘贴得更牢，以增强胶膜本身的抗蚀能力.坚膜后进行化学腐蚀或是干法刻蚀，将无光刻胶复盖的氧化层或金属蒸发层刻蚀掉，而有光刻胶覆盖的区域保存下来；得到理想的图形以后，去除覆盖在衬底表面的保护胶膜，一般使用化学试剂使其胶膜碳化脱落.用浓硫酸煮两遍使胶膜碳化脱落、冷却、用去离子水冲洗净. 最后检查光刻转移图形质量.2结果与分析根据光源的强弱、光源与衬底的距离、光刻胶性能和光刻图形尺寸大小选择曝光时间.一般情况下，先试曝光一片，显影后检查一下表面，看其图形是否清晰.（a）曝光不足：光刻胶反应不充分，显影时部分胶膜被溶解，显微镜下观察胶膜发黑，如图2所示；（b）而图3是由于曝光时间过长：使不感光部分的边缘微弱感光，产生“晕光”现象，边界模糊，出现皱纹.光强为9 MW时，曝光时间选择8～15 s[8]得到的图形质量最高.如图4，曝光时间的不合理同样影响光刻转移的图形质量.曝光时间短，使显影困难；曝光时间过长，显影后图形轮廓粗糙甚至脱胶.在曝光之后要对样品进行后烘处理，如果后烘的温度变化大且温区不均匀，容易使胶膜产生“热斑”造成曝光、显影不彻底而出现小岛之类的缺陷或者使胶膜的抗蚀性变差.显影过后，对样品冲洗不彻底还会使图形边缘出现锯齿缺陷.此外，试验工作人员的净化服处理不干净、工作环境净化条件差等，也会引入点缺陷.实验环境湿度太大，前烘不足，显影时间太长，很容易出现浮胶，引起胶膜脱落，如图5所示.图6是在光学显微镜下放大2 000倍的照片，观察到的光刻损伤主要是驻波效应（stand wave effect）.在光刻胶曝光的过程中，透射光与反射光（在基底或者表面）之间会发生干涉.这种相同频率的光波之间的干涉，在光刻胶的曝光区域内出现相长相消的条纹.光刻胶在显影后，在侧壁会产生波浪状的不平整.经过反复试验，得到了解决方案：（a）在光刻胶内加入染色剂，降低干涉现象；（b）在光刻胶的上下表面增加抗反射涂层（ARC，AntiReflective Coating）；（c）延长后烘（PEB，Post Exposure Baking）和硬烘（HB，Hard Baking）时间.由于光刻掩模胶由高分子材料组成，当将其由液态的胶旋涂在样片上，加工形成薄膜后，使用台阶仪测量其厚度在100 nm左右，而且胶膜中会经常产生针孔，如图7所示.在工艺过程中它会使光刻掩模胶覆盖下的材料在不该腐蚀掉的地方留下针孔，影响器件整体结构的完整性，从而引起器件的漏电、短路、特性变坏等不良后果.它的分布通常也是随机的，其密度与胶的品种、粘度、涂层厚度以及显影、冲洗时间和样片表面状况有关.胶膜越薄、粘度越小、显影冲洗时间越长或衬底片表面沾污越严重，针孔密度就越大，掩模胶的抗蚀能力也越差.需要通过基片清洗、掩模板清洗和增加胶膜厚度等方法解决[9].如图8所示，曝光处理后的图形质量很差，部分区域显影过度.这与涂敷光刻胶的均匀性、平整度以及光刻机曝光的均匀性都有很大的关系.解决这一工艺问题，先调整光刻胶的旋涂方法，再调节曝光时间、显影液浓度及显影时间来避免光刻转移图形质量差的问题.从图10的电子显微镜图片和图11的AFM图片来看，可以知道衍射条纹的深度（膜厚）、宽度，亦表征了光刻胶表面的平整度以及光刻切面立度.光刻胶的黏度比较大，也会导致表面的不平整[10].3结论光刻图形转移技术是未来发展纳米电子器件、纳米芯片的关键技术，是一种图形技术与图形刻蚀工艺相结合的综合性工艺，是平面工艺中至关重要的一步，其工艺质量是影响器件稳定性、可靠性及成品率的关键因素之一.所以，稳定可靠的光刻工艺是当前亟需技术，本研究针对当前存在的普遍技术难题给出了解决方案.参考文献：[1]简祺霞，王军，袁凯，等.光刻工艺中关键流程参数分析[J].微处理机，2011，32（6）：13-17.[2]LEEDS A R，VNAKEUERN E R，DUSRT M E，et al.Integration of microfluidic and microoptical elements using singlemask photolithographic step[J].Sensors and Actuators A，2004，115（2-3）：571-580.[3]WONG W H，LIU K K，CHAN K S，et al.Polymer device for photonicapplications[J].Journal of Crystal Growth，2006，288（1）：100-104.[4]丁玉成，刘红忠，卢秉恒，等.下一代光刻技术——压印光刻[J].机械工程学报，2007，43（3）：1-7.[5]BERNARD F.Advanced optical lithography development，from UV toEUV[J].Microelectronic Eng，2002，61（62）：11-24.[6]成立，王振宇，朱漪云.制备纳米级ULSI的极紫外光刻技术[J].半导体技术，2005，30（9）：28-33.[7]RICHARD H S，DONALD W S.Extreme Ultraviolet Lithography[J].IEEE Journal of Quantum Electronics，1998，16（6）：694-699.[8]郑金红.光刻胶的发展及应用[J].精细与专用化学，2006，14（16）：24-30.[9]汪继芳.光刻工艺稳定性研究[J].集成电路通讯，2005，23（1）：38-40.[10]邓涛，李平，邓光华.光刻工艺中缺陷来源的分析[J].半导体光电，2005，26（3）：229-231.Abstract： The process of the photolithography were introduced in this paper，including prebaking，the photoresist coating，soft baking，alignment and exposure，post-exposure baking，development，hard baking.Then we mainly discussed the problems in the photolithography process and the solutions of these problems. We did large number of experiments，and the results were carefully analyzed. Finally，reliable and stable solutions were provided via analyzis and experiments.Key words： photolithography； photolithography technique； photoresist（责任编辑：顾浩然）。

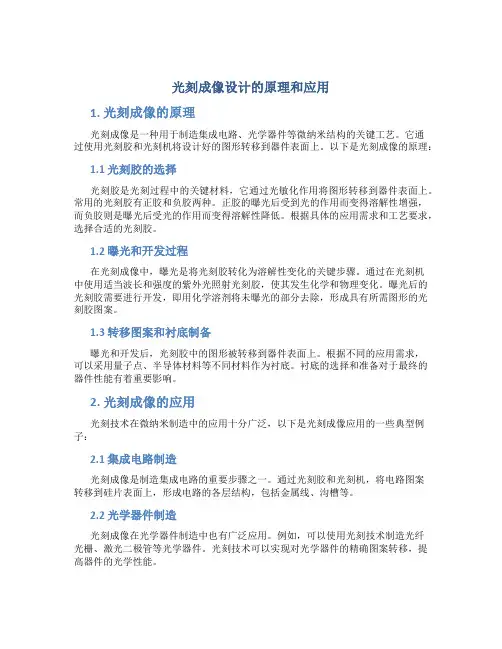

光刻成像设计的原理和应用1. 光刻成像的原理光刻成像是一种用于制造集成电路、光学器件等微纳米结构的关键工艺。

它通过使用光刻胶和光刻机将设计好的图形转移到器件表面上。

以下是光刻成像的原理：1.1 光刻胶的选择光刻胶是光刻过程中的关键材料，它通过光敏化作用将图形转移到器件表面上。

常用的光刻胶有正胶和负胶两种。

正胶的曝光后受到光的作用而变得溶解性增强，而负胶则是曝光后受光的作用而变得溶解性降低。

根据具体的应用需求和工艺要求，选择合适的光刻胶。

1.2 曝光和开发过程在光刻成像中，曝光是将光刻胶转化为溶解性变化的关键步骤。

通过在光刻机中使用适当波长和强度的紫外光照射光刻胶，使其发生化学和物理变化。

曝光后的光刻胶需要进行开发，即用化学溶剂将未曝光的部分去除，形成具有所需图形的光刻胶图案。

1.3 转移图案和衬底制备曝光和开发后，光刻胶中的图形被转移到器件表面上。

根据不同的应用需求，可以采用量子点、半导体材料等不同材料作为衬底。

衬底的选择和准备对于最终的器件性能有着重要影响。

2. 光刻成像的应用光刻技术在微纳米制造中的应用十分广泛，以下是光刻成像应用的一些典型例子：2.1 集成电路制造光刻成像是制造集成电路的重要步骤之一。

通过光刻胶和光刻机，将电路图案转移到硅片表面上，形成电路的各层结构，包括金属线、沟槽等。

2.2 光学器件制造光刻成像在光学器件制造中也有广泛应用。

例如，可以使用光刻技术制造光纤光栅、激光二极管等光学器件。

光刻技术可以实现对光学器件的精确图案转移，提高器件的光学性能。

2.3 生物芯片制造在生物芯片的制造中，光刻成像也起到关键作用。

通过光刻胶和光刻机，可以制造出具有微米尺度结构的生物芯片，用于生物实验和生物传感等领域。

2.4 微纳米结构制造光刻成像技术还可以制造出各种微纳米结构，如微电机、微流体芯片等。

这些微纳米结构在传感器、医疗器械等领域有着广泛的应用。

3. 光刻成像的发展趋势随着微纳米技术的发展，光刻成像技术也在不断进步和发展。

光刻的四条技术路线
1. 接触式光刻（Contact Lithography）：此技术路线将掩模直接与光刻胶接触，通过紫外光照射来传导图案。

接触式光刻具有高分辨率和高精度的特点，但会产生掩模和光刻胶之间的化学反应。

2. 脱接触式光刻（Proximity Lithography）：在脱接触式光刻中，光刻胶和掩模之间仅存在微小的距离，而不接触彼此。

当紫外光照射时，通过距离短暂拉近并拉开来传递图案。

脱接触式光刻比接触式光刻更容易控制化学反应，但相对于接触式光刻的分辨率和精度较低。

3. 投影式光刻（Projection Lithography）：这是最常用的光刻技术路线之一。

先通过光学方式将掩模上的图案投射到光刻胶的表面上。

投影式光刻的特点是具有高分辨率和高通量，但需要复杂的光学系统。

4. 电子束光刻（Electron Beam Lithography，EBL）：电子束光刻是一种高分辨率光刻技术，利用聚焦的电子束直接写入图案。

电子束光刻具有非常高的分辨率，但速度较慢，适用于制造高级芯片和小批量生产。

这些光刻技术路线在微电子器件制造中起着重要的作用，根据不同的需求和应用领域选择合适的技术路线。

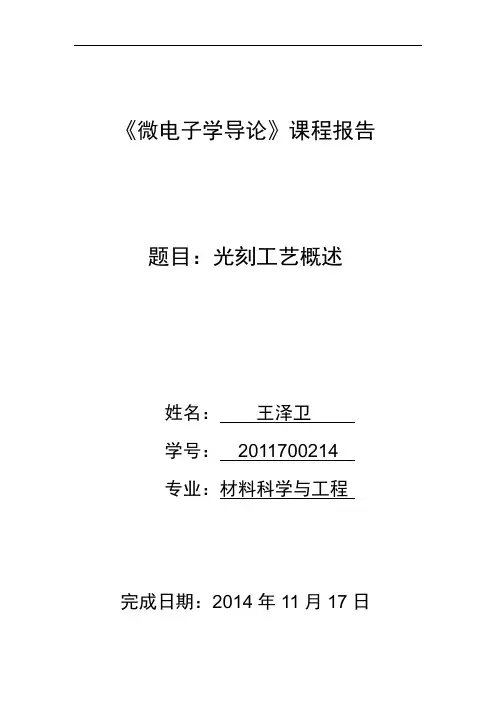

《微电子学导论》课程报告题目：光刻工艺概述姓名：王泽卫学号：2011700214专业：材料科学与工程完成日期：2014年11月17日光刻工艺概述摘要：从半导体制造的初期，光刻就被认为是集成电路制造工艺发展的驱动力。

直到今天，集成电路正致力于把更多的器件和组合电路集成在一个芯片上，这种趋势仍在延续。

在半导体制造业发展的五十年来，正像摩尔定律所阐明的，相比于其他单个技术来说，光刻对芯片性能的发展有着革命性的贡献。

本文将从光刻的原理、工艺流程、以及目前先进的光刻工艺等几个方面对其进行介绍。

关键词：光刻原理、光刻工艺流程、先进光刻工艺一、光刻概述（一）光刻的概念及原理光刻就是利用照相复制与化学腐蚀相结合的技术，在工件表面制取精密、微细和复杂薄层图形的化学加工方法。

在光刻的过程中，使用光敏光刻胶材料和可控制的曝光在硅片表面形成三维图形。

光刻过程的其他说法是照相、光刻、掩膜、图形形成。

总的来说，光刻指的是将图形转移到转移到一个平面的任一复制过程。

因此，光刻有时就是指“复制”。

光刻的原理就是利用光致抗蚀剂(或称光刻胶)感光后因光化学反应而形成耐蚀性的特点，将掩模板上的图形刻制到被加工表面上。

在光刻的过程中，为获得令人满意的光刻图形，对光刻提出了几点要求：高分辨率；光刻胶高光敏性；精确对准；精确的工艺参数控制；低缺陷密度。

（二）光刻胶光刻胶也称为光致抗蚀剂，它是由感光树脂、增感剂和溶剂三部分组成的对光敏感的混合液体。

光刻胶主要用来将光刻掩模板上的图形转移到元件上。

根据光刻胶的化学反应机理和显影原理，可将其分为：正性光刻胶和负性光刻胶。

负性光刻胶把与掩膜版上图形相反的图形复制到硅片表面。

正性光刻胶把与掩膜版上相同的图形复制到硅片表面。

根据所能形成的图形的关键尺寸可将其分为：传统光刻胶（包括I线、G线和H线）和深紫外光刻胶。

传统的光刻胶只适用于线宽在0.35μm和以上的硅片非关键层，关键尺寸最小的是I线光刻胶。

深紫外光刻胶可用于制作0.25μm 及以下关键尺寸。

光刻的原理光刻技术是一种利用光照射光刻胶层，并通过显影和蚀刻等工艺步骤，将芯片上的图形转移到硅片上的工艺。

光刻技术在半导体制造、集成电路、光学元件等领域有着广泛的应用，是微纳加工中至关重要的一环。

其原理主要涉及光的衍射、光的折射、光刻胶的光化学反应等多个方面。

在光刻的过程中，首先需要准备一块硅片作为基板，然后在硅片上涂覆一层光刻胶。

光刻胶的种类有很多，常见的有正胶和负胶。

正胶在紫外光照射后会变得容易溶解，而负胶则相反。

接着，通过掩膜板，将原始图形的信息传输到光刻胶上。

掩膜板上的图形是根据设计需求制作的，包括线宽、间距等尺寸参数。

当紫外光照射到光刻胶表面时，光的波长决定了最小可分辨的图形尺寸。

光波长越短，分辨率也就越高。

光照射到光刻胶上后，光会经过掩膜板的图形结构，产生衍射现象，最终在光刻胶表面形成图形。

而光的折射则决定了图形在光刻胶和硅片之间的投影位置，进而决定了最终图形的位置和形状。

光照射后，光刻胶会发生光化学反应，使得光刻胶在显影液中变得容易溶解。

通过显影，去除未经光照射的部分光刻胶，露出基板表面。

接着进行蚀刻，将露出的部分硅片进行蚀刻，形成所需的图形结构。

最后，清洗去除光刻胶残留，完成整个光刻工艺。

光刻技术的原理看似简单，实际操作却十分复杂。

光刻胶的选择、光源的参数、掩膜板的制作等都会影响最终的光刻效果。

而随着微纳加工技术的不断发展，光刻技术也在不断演进，越来越高的分辨率要求和更加复杂的图形结构，都对光刻技术提出了更高的要求。

总的来说，光刻技术作为微纳加工中的一项重要工艺，其原理虽然复杂，但却是实现微纳米级图形的关键。

通过精密的光学系统、优质的光刻胶和精准的掩膜板制作，光刻技术能够实现微米甚至纳米级的图形制作，为现代微电子学和光电子学的发展提供了强大的支持。

随着科技的不断进步，光刻技术也将不断完善和发展，为微纳加工领域的研究和应用带来更多的可能性。

光刻技术的发展进程1.引言1.1 概述随着科技的飞速发展，光刻技术作为一种重要的微纳制造技术，正在广泛应用于半导体、光电子等领域。

光刻技术通过利用光的干涉、衍射和折射等现象，对光敏材料进行曝光，从而实现微米级甚至纳米级的精确图形转移。

其高解析度、高精度、高可重复性等特点使之成为当今先进制造领域的核心技术之一。

光刻技术的发展得益于半导体工艺的不断进步。

20世纪50年代初，随着集成电路的兴起，光刻技术开始被广泛应用于半导体芯片制造中。

其后，随着半导体工艺的不断演进，光刻技术的发展也日益迅猛。

从最早的传统光刻技术，逐渐发展到投影光刻技术、近场光刻技术等。

这些新技术的出现，使得光刻技术更加精确、高效，并且可应用于更小尺寸的器件制造。

光刻技术的进步对于微电子产业的发展具有重要意义。

现代电子产品对于器件尺寸的要求越来越苛刻，如目前的芯片工艺已经逐渐接近纳米级，而光刻技术则成为了实现这一要求的重要手段。

通过光刻技术，可以在半导体材料表面上精确制造出微小的电路图案，从而实现集成电路中的互连和功能器件的制造。

光刻技术的应用前景广阔。

随着人工智能、物联网、5G通信等技术的快速发展，对于更高性能、更小尺寸、更低功耗的集成电路需求也越来越大。

而光刻技术作为微纳制造的重要工艺之一，将继续发挥其巨大的作用。

预计未来，光刻技术将不断推动半导体工艺的发展，实现器件制造的更高精度和更小尺寸，满足不断升级换代的电子产品需求。

总而言之，光刻技术的发展进程与半导体工艺的演进紧密相连。

其作为一种核心的微纳制造技术，对于现代高性能集成电路和光电子器件的制造起着至关重要的作用。

未来，光刻技术将继续发展，并且在新兴领域的应用中发挥着越来越重要的作用。

1.2 文章结构文章结构:本文将按照以下结构来介绍光刻技术的发展进程。

首先，在引言部分，我们将概述本文的主要内容，介绍文章的结构和目的。

接下来，在正文部分，我们将先给出光刻技术的定义和背景，为读者提供一个整体的认识。

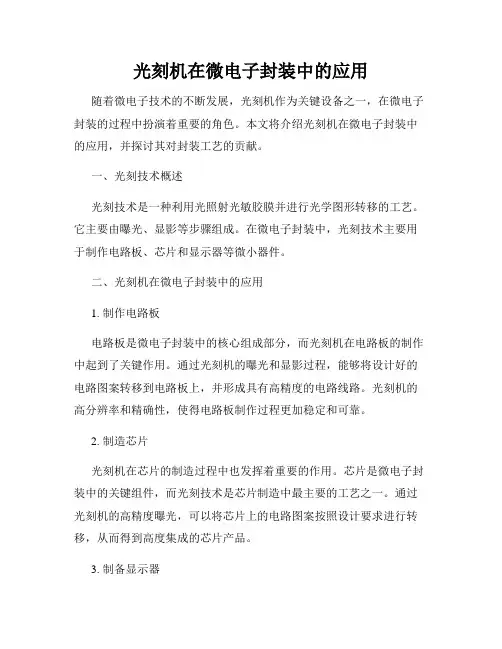

光刻机在微电子封装中的应用随着微电子技术的不断发展，光刻机作为关键设备之一，在微电子封装的过程中扮演着重要的角色。

本文将介绍光刻机在微电子封装中的应用，并探讨其对封装工艺的贡献。

一、光刻技术概述光刻技术是一种利用光照射光敏胶膜并进行光学图形转移的工艺。

它主要由曝光、显影等步骤组成。

在微电子封装中，光刻技术主要用于制作电路板、芯片和显示器等微小器件。

二、光刻机在微电子封装中的应用1. 制作电路板电路板是微电子封装中的核心组成部分，而光刻机在电路板的制作中起到了关键作用。

通过光刻机的曝光和显影过程，能够将设计好的电路图案转移到电路板上，并形成具有高精度的电路线路。

光刻机的高分辨率和精确性，使得电路板制作过程更加稳定和可靠。

2. 制造芯片光刻机在芯片的制造过程中也发挥着重要的作用。

芯片是微电子封装中的关键组件，而光刻技术是芯片制造中最主要的工艺之一。

通过光刻机的高精度曝光，可以将芯片上的电路图案按照设计要求进行转移，从而得到高度集成的芯片产品。

3. 制备显示器随着消费电子产品的广泛应用，显示器的需求也越来越大。

光刻机在显示器的制备过程中起到了至关重要的作用。

通过光刻技术的高精度曝光，可以将显示器所需的图像、字距等功能元件加工到显示器基板上，从而实现显示效果。

光刻机的高效率和高精度，大大提升了显示器的生产效率和质量。

三、光刻机对微电子封装的贡献1. 提高了封装精度在微电子封装的过程中，精度是至关重要的因素。

光刻机的高分辨率和准确性，能够保证微电子封装过程中的精度要求。

通过光刻技术的应用，封装过程中的器件布局、连线等环节能够得到更好的控制，从而提高封装产品的性能和可靠性。

2. 增强了产品一致性在微电子封装中，产品一致性是追求的目标之一。

光刻机的高度自动化和精确性，使得在大规模生产中能够保持产品的一致性。

无论是电路板、芯片还是显示器，通过光刻机的应用，能够确保产品的制造过程和质量都能够保持一致性，为封装产品的研发和生产提供了保障。

光刻技术六十年光刻技术：六十年来的发展与未来趋势引言光刻技术，被誉为现代微制造的基石，自上世纪五十年代诞生以来，已经经历了六十年的发展历程。

光刻技术利用光化学原理，将微纳图形从设计转移到硅片或其他基底上，是集成电路、微电子器件等领域的关键技术。

在本文中，我们将回顾光刻技术的六十年发展历程，探讨其技术原理、应用场景及未来发展趋势。

发展历程光刻技术的起源可以追溯到1952年，当时光学专家Willian Shipley 发明了接触式光刻机。

随着薄膜集成电路和集成电路的需求迅速增长，光刻技术也在不断进步。

从早期的接触式光刻机到后来的投影式光刻机，再到现在的浸没式光刻机，光刻技术经历了多次技术革新。

在应用发展方面，光刻技术从最初的集成电路制造扩展到了微电子、生物芯片、纳米科技等领域。

如今，随着5G、物联网、人工智能等技术的快速发展，光刻技术的应用前景更加广阔。

技术原理光刻技术的基本原理是利用光化学反应将设计好的图形转移到硅片或其他基底上。

光刻流程包括：涂胶、前烘烤、曝光、后烘烤、显影、定影等步骤。

其中，曝光是将掩膜上的图形转移到硅片上的关键步骤，主要参数包括曝光波长、能量、焦点等。

光刻技术的特点在于其高精度、高分辨率和高速度。

通过采用短波长光源和高级聚焦技术，光刻机能够制造出精度高达数十纳米甚至更小的微纳图形。

应用场景光刻技术在集成电路制造、印刷电路板制作、生物芯片制作等领域有广泛应用。

在集成电路制造方面，光刻技术是实现微电子器件和功能电路制造的关键步骤。

在印刷电路板制作方面，光刻技术用于制造高精度的线路图形。

在生物芯片制作方面，光刻技术则用于制造高密度的生物探测阵列。

发展趋势随着科技的不断发展，光刻技术也将迎来新的挑战和机遇。

未来，光刻技术将朝着数字化、智能化、绿色环保等方向发展。

数字化光刻将通过采用数字微镜器件（DMD）或数字振镜器件（DOE），实现光束的数字化调制，从而提高光刻分辨率和生产效率。

智能化光刻则将引入人工智能和机器学习技术，实现光刻过程的智能化控制和优化，提高制造精度和良品率。

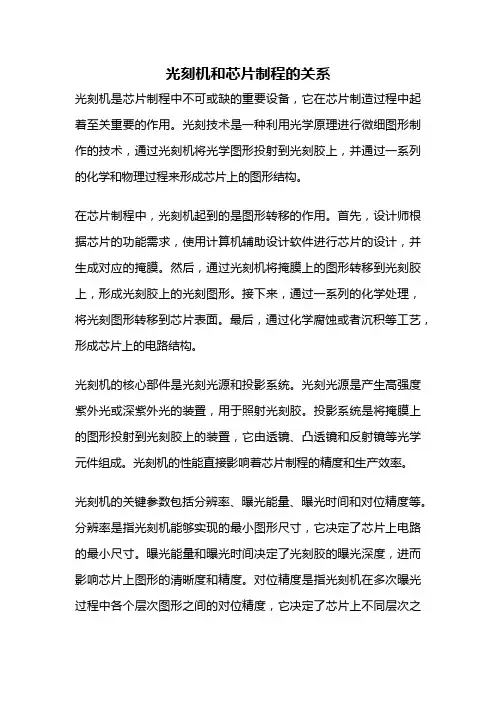

光刻机和芯片制程的关系光刻机是芯片制程中不可或缺的重要设备，它在芯片制造过程中起着至关重要的作用。

光刻技术是一种利用光学原理进行微细图形制作的技术，通过光刻机将光学图形投射到光刻胶上，并通过一系列的化学和物理过程来形成芯片上的图形结构。

在芯片制程中，光刻机起到的是图形转移的作用。

首先，设计师根据芯片的功能需求，使用计算机辅助设计软件进行芯片的设计，并生成对应的掩膜。

然后，通过光刻机将掩膜上的图形转移到光刻胶上，形成光刻胶上的光刻图形。

接下来，通过一系列的化学处理，将光刻图形转移到芯片表面。

最后，通过化学腐蚀或者沉积等工艺，形成芯片上的电路结构。

光刻机的核心部件是光刻光源和投影系统。

光刻光源是产生高强度紫外光或深紫外光的装置，用于照射光刻胶。

投影系统是将掩膜上的图形投射到光刻胶上的装置，它由透镜、凸透镜和反射镜等光学元件组成。

光刻机的性能直接影响着芯片制程的精度和生产效率。

光刻机的关键参数包括分辨率、曝光能量、曝光时间和对位精度等。

分辨率是指光刻机能够实现的最小图形尺寸，它决定了芯片上电路的最小尺寸。

曝光能量和曝光时间决定了光刻胶的曝光深度，进而影响芯片上图形的清晰度和精度。

对位精度是指光刻机在多次曝光过程中各个层次图形之间的对位精度，它决定了芯片上不同层次之间的对齐精度。

随着芯片制程的不断发展，光刻机的性能也在不断提升。

目前，光刻机的分辨率已经达到纳米级别，曝光能量和曝光时间也得到了有效控制。

同时，光刻机的对位精度也得到了显著提高，使得芯片制程更加精确和可靠。

光刻机在芯片制程中的应用广泛，涵盖了芯片制造的各个环节。

例如，在芯片的制造初期，光刻机用于进行层次图形的定义和形成；在芯片的制造中期，光刻机用于进行电路的形成和互连；在芯片的制造后期，光刻机用于进行封装和测试。

光刻机的应用不仅涉及到晶圆级别的制程，还包括了芯片的封装和测试等环节。

光刻机的发展也推动了芯片制程的进步。

随着光刻机分辨率的提高，芯片上的电路结构也越来越小型化和集成化。

光刻机的原理和应用光刻技术是微电子和光学制造领域中一项至关重要的工艺技术，而光刻机作为光刻技术的核心设备，发挥着关键的作用。

本文将介绍光刻机的原理和应用，帮助读者了解该技术的基本概念和运作方式。

一、光刻机的原理光刻机是一种利用光学成像原理进行微细图形转移的设备。

其主要原理可以归结为以下几个方面：1. 掩模与底片制备：在光刻制程中，首先需要准备一个光学遮罩或掩模，它上面有一个类似于图案模板的图形构造。

然后，将掩模与底片进行对位、对准操作。

2. 光敏剂涂覆：底片表面覆盖一层特殊的光敏剂材料，其成分可根据需要进行调整。

光敏剂的主要作用是接受来自光源的光能，将以光能为媒介进行物理或化学变化。

3. 曝光过程：在光刻机中，光源会经过掩模中的孔洞形成一个形象，即复制了这些孔洞形状的图案。

形象在通过透镜的作用下，被缩小并照射在底片上。

4. 显影：光敏剂接受到曝光后的光能，会在显影过程中发生化学或物理反应，使光敏剂部分区域发生变化。

接着，显影剂将未暴光的光敏剂溶解，同时将暴光后的区域保留下来。

5. 清洗和检验：最后，需要对底片进行清洗和检验。

清洗过程是为了去除未暴光的、没有变化的光敏剂；而检验则是为了验证光刻图案是否达到预期的要求。

二、光刻机的应用光刻机在微电子制造领域有着广泛的应用，下面我们将介绍三个主要的应用领域。

1. 芯片制造：在芯片制造过程中，光刻技术扮演着重要的角色。

通过光刻机将图形准确地转移到硅片表面，制作出精细而复杂的电路结构。

光刻技术对于芯片性能及功能的提高具有关键意义。

随着科技的不断进步和需求的不断扩大，芯片制造的精度要求也在不断提高，光刻机的应用范围也日益广泛。

2. 平板显示器制造：光刻技术也广泛应用于液晶显示器（LCD）等平板显示器制造中。

在液晶显示器制造过程中，光刻机用于在透明电极和彩色滤光器之间形成微米级的光栅结构，以实现图像传输和显示。

通过光刻机的高精度光刻技术，可以生产出亮度高、对比度好、色彩准确的液晶面板。

简述光刻的原理及应用原理解析光刻是一种微影技术，通过光源照射光线，通过掩膜、投影镜头等装置进行光束的控制，将光进行精确的刻画。

光刻技术主要应用于集成电路的制造过程中，用于制作芯片上的微小结构。

其原理主要包括以下几个步骤：1.制作掩膜：掩膜是光刻技术中的关键部件，其上的图案决定了最后形成的微小结构。

制作掩膜通常采用光刻层叠法，先采用电子束或者激光进行图形刻画，再采用化学腐蚀或电子束蚀刻等方法进行图形转换。

2.对光源进行准直和聚光：光源释放出的光线经过准直系统的处理，使其成为平行光线或者具有特定角度的光束。

然后通过聚光系统将光线集中到一个小的区域。

3.将光线加工成所需的形状：通过使用光学元件，如凸透镜、衍射光栅等，对光进行处理和转换，将光束的形状从平行光线变换为所需的图形。

这样处理后的光线将通过掩膜传递到光敏材料上。

4.光敏材料的感光作用：光刻胶或光致变色剂等光敏材料能够感受到通过掩膜传递来的光线，其中的感光物质会发生化学变化，例如溶解或固化。

通过光源加工后的光线图案将在光敏材料上形成相应的图案。

5.开发和清洗：在光敏材料上形成的图案需要进行开发处理，将未曝光或者曝光程度不够的部分去除。

然后进行清洗处理，保证所形成的结构图案的质量。

应用领域光刻技术在当前工业生产和科学研究中扮演着重要的角色。

下面列举了光刻技术的几个重要应用领域：1.集成电路制造：光刻技术是集成电路制造过程中必不可少的一环，用于制作芯片上的微小结构。

通过光刻技术，可以将图形准确地转移到芯片表面，实现微电子元器件的制造。

2.光学组件制造：光学器件的制造也是光刻技术的一个重要应用领域。

通过光刻技术，可以制作出光学器件的微小结构，如光栅、透镜等。

这些微小结构对于光的传输和调控起着重要的作用。

3.纳米加工：随着纳米科技的发展，纳米加工成为了一个热门的研究领域。

光刻技术在纳米加工中发挥着重要作用，可以制造出纳米级的结构，用于研究纳米材料的性质和制造纳米器件。

光刻机技术在柔性电子器件制造中的应用与前景柔性电子器件是一种具有可折叠、可弯曲、可柔性的新型电子产品，其在诸多领域中有着广泛的应用前景。

而在柔性电子器件的制造过程中，光刻机技术起着至关重要的作用。

本文将重点探讨光刻机技术在柔性电子器件制造中的应用与前景。

一、光刻技术概述光刻技术是一种通过光刻胶进行图形转移的微影技术，其在半导体、光电子器件等行业中得到广泛的应用。

在光刻过程中，首先在器件基片上涂覆光刻胶，然后通过光刻机将预定的图形模式暴光到光刻胶上，最后进行显影、去胶等工艺，以得到所需的器件结构图案。

二、柔性电子器件的特点柔性电子器件相对于传统硅基电子器件具有以下特点：1. 可弯曲性：柔性电子器件采用柔性基片制造，使得其具备弯曲、弯折的能力，可以适应各种形状和曲率的表面。

2. 重量轻：柔性电子器件因采用薄膜材料制备，重量较轻，方便携带和使用。

3. 尺寸可变性：柔性电子器件具备可拉伸性，可以在拉伸变形的情况下仍然保持其性能和正常工作。

4. 高安全性：柔性电子器件由柔性基片制备，相对于传统硅基电子器件，更加耐冲击，能够在某种程度上提高安全性。

三、光刻机技术在柔性电子器件制造中的应用1. 柔性电子器件的图案制备：光刻机通过对光刻胶进行暴光和显影过程，可以在柔性电子器件制造过程中实现对图案的精确控制，以满足器件性能需求。

2. 柔性电子器件的细线制备：光刻机在导电薄膜层制备中，可以实现微米级别的细线制备，以提高器件的导电性和稳定性。

3. 柔性电子器件的柔性基片处理：光刻技术可以对柔性基片进行预处理，提高其表面的光线吸收性能，增强图形转移过程的精度和稳定性。

四、光刻机技术在柔性电子器件制造中的前景随着柔性电子器件市场的不断扩大和技术的不断进步，光刻机技术在柔性电子器件制造中具有广阔的发展前景。

1. 高精度制造：光刻机技术能够实现微米级的图案制备，为柔性电子器件制造提供了更高的精度和稳定性。

2. 高效率生产：光刻机具备高效率的制造能力，可以实现对大面积柔性电子器件的连续生产，满足市场需求。

光刻与微纳制造中的技术光刻是当今微纳制造中最重要的工艺之一，它利用高能量激光束来刻蚀出微小的结构。

该技术已广泛应用于电子器件、光学器件、MEMS、光学与微流体等领域。

在本文中，我们将深入探讨光刻与微纳制造的相关技术。

首先，光刻技术的主要原理是通过光敏树脂的化学反应，利用光刻胶图形转移的技术来刻蚀出微小的结构。

对于光刻胶，有两种主要的选择：正胶和负胶。

正胶应用光阴极版制备，通过紫外光束，产生的酸性化合物使得光刻胶发生交叉链接，从而表现出优异的抗刻蚀性能。

而负胶则利用紫外光和叠氮基团反应形成自由射线酸，从而使光刻胶发生断裂。

正常光刻胶经过光刻曝光、开发等步骤，形成的结构是需要刻蚀的图形的反面。

而负胶以光刻胶开发后去除被曝光的部分，形成所需的微结构。

光刻制程需要通过光刻机进行，包含了光源、光掩模制备、光学系统、曝光程序和开发程序等步骤。

曝光程序中光掩模的准备是其中最关键的一步，这需要使用电子束能够制造出充分细致的光掩膜图案。

目前，半导体行业和MEMS行业通常使用的是“光刻/微影仪”装备。

这种仪器能够将图形转移到光刻胶上面，形成所需的微细结构，同时能够通过调节光刻机内的光学系统来达到准确、高质量的光刻控制。

除了传统的紫外光或电子束光刻技术，最新的纳米光刻技术在光子学器件中的应用越来越广泛。

近期发展的光子晶体、多层介质等光刻技术，使得微细结构的分辨率加倍提高，从而使得可制造出尺寸更小、精度更高的光学器件。

例如，利用光子晶体来替代纳米电路中的电子器件，这些光子晶体能够通过光控制器和化学传感器发生作用，远超纳米电路在同样应用下带来的优势。

在微纳制造业中，光刻是一个重要的加工步骤，但从解决实际制造需求的角度考虑，它实际上只是一系列生成过程之一。

需要的是一系列设备和条件的整合，从而能够使得整个加工流程的能够正常的实施。

由于微纳制造的特殊性质，加工中还需要考虑到材料性质、加工设备的影响等情况。

在此基础上，需要精细的温控和真空处理技术，并清晰的给出各道工序的参数设定。
