磁致伸缩液位传感器

概述磁致伸缩位移（液位）传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。

高精度和高可靠性已被广泛应用于成千上万的实际案例中。

由于作为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响。

此外，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。

传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。

由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。

提高检测的可靠性和使用寿命。

工作原理磁致伸缩位移（液位）传感器，是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。

测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。

测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。

快被电子室所检测到。

由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。

由于输出信号是一个真正的绝对值由于输出信号是一个真正的绝对值,,而不是比例的或放大处理的信号而不是比例的或放大处理的信号,,所以不存在信号漂移或变值的情况不存在信号漂移或变值的情况,,更无需定期重标。

更无需定期重标。

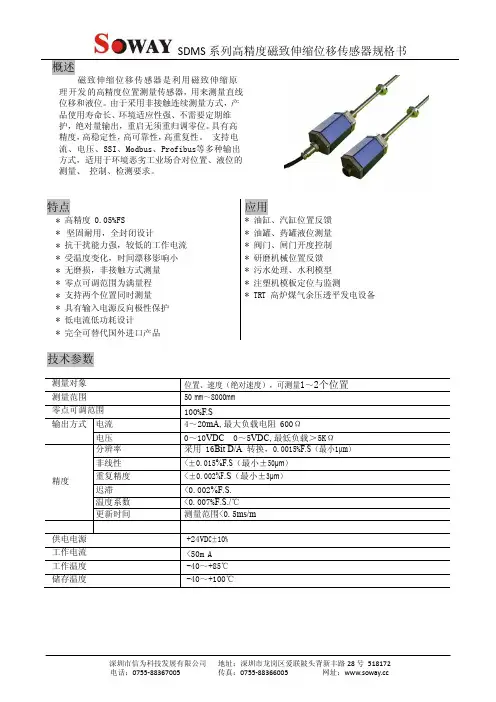

技术参数测量对象测量对象::位置、速度（绝对速度），可测量1～2个位置个位置测量范围测量范围:50 mm :50 mm :50 mm～～8000mm零点可调范围零点可调范围:100%F.S :100%F.S输出方式输出方式: :电流电流:4:4:4～～20mA,20mA,最大负载电阻最大负载电阻最大负载电阻 600 600Ω电压电压:0:0:0～～10VDC 010VDC 0～～5VDC,5VDC,最低负载最低负载最低负载>5K >5K Ω精 度:分辨率分辨率::采用采用 16Bit D/A 16Bit D/A 16Bit D/A 转换，转换，转换，0.0015%F.S 0.0015%F.S 0.0015%F.S（最小（最小1μm ）非线性:<±0.015%F.S（最小±50μm ）重复精度:<±0.002%F.S（最小±3μm ）迟 滞:<0.002%F.S.温度系数:<0.007%F.S./℃ 温度系数:<0.007%F.S./℃更新时间测量范围更新时间测量范围:<0.5ms/m :<0.5ms/m供电电源:+24VDC±10% 供电电源:+24VDC±10%工作电流工作电流:<50m A :<50m A工作温度工作温度:-40:-40:-40～+85℃ ～+85℃ ～+85℃储存温度储存温度:-40:-40:-40～+100℃ ～+100℃ ～+100℃零点零点//跨度调整跨度调整:100%:100%:100%有效行程（最小范围有效行程（最小范围25mm 25mm））分辨率分辨率:16bit,0.0015%(:16bit,0.0015%(:16bit,0.0015%(最小最小10um)线性度线性度:<+0.01%:<+0.01%:<+0.01%满量程满量程满量程((最小最小+50um) +50um)重复精度重复精度:<+0.001%:<+0.001%:<+0.001%满量程满量程满量程((最小最小+2.5um) +2.5um)滞 后:<4um刷新周期刷新周期:0.5ms :0.5ms 达到1200mm/1.0ms 达到2400mm/纹 波:2.0ms 达到4800mm/5.0ms 达到7600mm 行程长度行程长度速度测量速度测量:<0.01%:<0.01%:<0.01%满量程满量程满量程范 围:0.025m/s 至10m/s误 差:<0.5%分辨率分辨率:0.1mm/s :0.1mm/s刷新周期刷新周期::（ms ms）见位置测量）见位置测量）见位置测量温度系数温度系数:<30ppm/0C :<30ppm/0C结构材质测杆结构测杆结构::刚性测杆结构、外置一体式结构；刚性测杆结构、外置一体式结构；测杆材质测杆材质::不锈钢不锈钢 316 316 316、铝型材、铝型材、铝型材测杆耐压:≤34MPa（位移）；液位：由所选浮子承压决定测杆耐压:≤34MPa（位移）；液位：由所选浮子承压决定电子仓外壳电子仓外壳::铝合金铝合金安装接口安装接口::螺纹连接、固定座螺纹连接、固定座出线方式出线方式::直出电缆线、航空插头直出电缆线、航空插头防护等级防护等级:IP65:IP65:IP65（可根据要求定制（可根据要求定制（可根据要求定制 IP67 IP67 IP67 或或 IP68 IP68））产品特点及应用领域产品特点* * 内部非接触式测量内部非接触式测量内部非接触式测量* * 性能价格比高性能价格比高性能价格比高* * 多种输出方式可供选择多种输出方式可供选择多种输出方式可供选择* * 防浪涌、防射频干扰防浪涌、防射频干扰防浪涌、防射频干扰磁致伸缩的工作原理图* * 不需定期标定和维护不需定期标定和维护不需定期标定和维护* * 安装方便安装方便安装方便* * 高精度、高稳定性、高可靠性高精度、高稳定性、高可靠性高精度、高稳定性、高可靠性* * 使用寿命长使用寿命长使用寿命长* * 具有输入电源反向极性保护功能具有输入电源反向极性保护功能具有输入电源反向极性保护功能* * 结构精巧、环境适应性强结构精巧、环境适应性强结构精巧、环境适应性强* * 隔离防爆型（可选）隔离防爆型（可选）隔离防爆型（可选）应用领域（位移）* * 伺服液压油缸活塞位置反馈或预置伺服液压油缸活塞位置反馈或预置伺服液压油缸活塞位置反馈或预置* * 研磨机械位置反馈或预置研磨机械位置反馈或预置研磨机械位置反馈或预置* * 木材加工定位控制木材加工定位控制木材加工定位控制磁致伸缩位移传感器磁致伸缩位移传感器(4(4张)* * 水轮机导叶开度的检测与控制水轮机导叶开度的检测与控制水轮机导叶开度的检测与控制* * 纸张和塑料薄膜成型纸张和塑料薄膜成型纸张和塑料薄膜成型* * 挤注模具机械挤注模具机械挤注模具机械* * 吹塑吹塑吹塑* * 工程机械工程机械工程机械* * 金属成型金属成型金属成型//剪切冲压剪切冲压* * 其它机械定位和位移检测其它机械定位和位移检测其它机械定位和位移检测* * 水坝闸门水坝闸门水坝闸门* * * 伺服汽缸活塞位置反馈或预置伺服汽缸活塞位置反馈或预置伺服汽缸活塞位置反馈或预置* * 铸锻机床位移控制铸锻机床位移控制铸锻机床位移控制* * 注塑机模板定位与监测注塑机模板定位与监测注塑机模板定位与监测* * 汽轮机气阻阀门开度的检测与控制汽轮机气阻阀门开度的检测与控制汽轮机气阻阀门开度的检测与控制* * 玻璃压制玻璃压制玻璃压制* * 塑料机械改造塑料机械改造塑料机械改造* * 气动缸气动缸气动缸* * 钢材滚压钢材滚压钢材滚压* * 食品加工食品加工食品加工* * 港口机械港口机械港口机械* * 船舶舵机伺服系统船舶舵机伺服系统船舶舵机伺服系统应用领域（液位）可广泛应用于石油、化工、水利、制药、食品、饮料等行业的各种液罐的液位计量和控制，航天加油系统、汽车加油系统、柴油加油系统及各种液压罐、水文监测、水处理等。

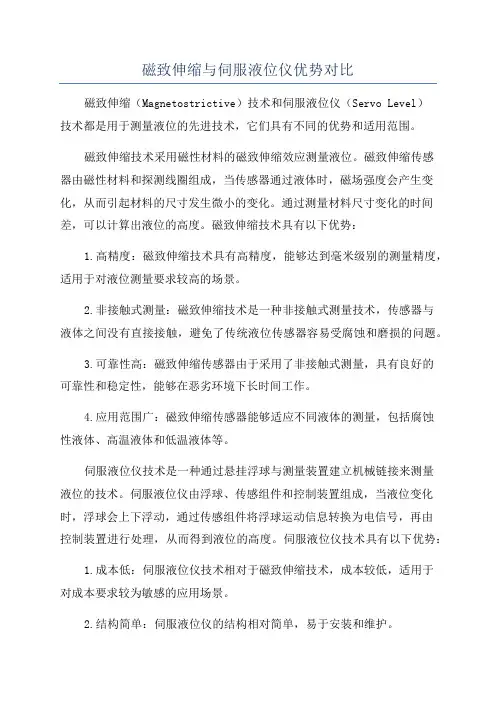

磁致伸缩与伺服液位仪优势对比磁致伸缩（Magnetostrictive）技术和伺服液位仪（Servo Level）技术都是用于测量液位的先进技术，它们具有不同的优势和适用范围。

磁致伸缩技术采用磁性材料的磁致伸缩效应测量液位。

磁致伸缩传感器由磁性材料和探测线圈组成，当传感器通过液体时，磁场强度会产生变化，从而引起材料的尺寸发生微小的变化。

通过测量材料尺寸变化的时间差，可以计算出液位的高度。

磁致伸缩技术具有以下优势：1.高精度：磁致伸缩技术具有高精度，能够达到毫米级别的测量精度，适用于对液位测量要求较高的场景。

2.非接触式测量：磁致伸缩技术是一种非接触式测量技术，传感器与液体之间没有直接接触，避免了传统液位传感器容易受腐蚀和磨损的问题。

3.可靠性高：磁致伸缩传感器由于采用了非接触式测量，具有良好的可靠性和稳定性，能够在恶劣环境下长时间工作。

4.应用范围广：磁致伸缩传感器能够适应不同液体的测量，包括腐蚀性液体、高温液体和低温液体等。

伺服液位仪技术是一种通过悬挂浮球与测量装置建立机械链接来测量液位的技术。

伺服液位仪由浮球、传感组件和控制装置组成，当液位变化时，浮球会上下浮动，通过传感组件将浮球运动信息转换为电信号，再由控制装置进行处理，从而得到液位的高度。

伺服液位仪技术具有以下优势：1.成本低：伺服液位仪技术相对于磁致伸缩技术，成本较低，适用于对成本要求较为敏感的应用场景。

2.结构简单：伺服液位仪的结构相对简单，易于安装和维护。

3.高压应用场景：伺服液位仪可以适应高压环境，适用于液体的高压测量。

4.适应性强：伺服液位仪可以适应多种液体，适用于不同领域的测量需求。

综上所述，磁致伸缩技术和伺服液位仪技术各有其优势和适用范围。

磁致伸缩技术适用于高精度、非接触式测量要求较高的场景，具有高精度和可靠性高的特点；而伺服液位仪技术适用于成本较低、结构简单、高压环境的应用场景。

在实际应用中，需要根据具体的测量需求和场景特点选择合适的技术。

磁致伸缩位移传感器的工作原理
磁致伸缩位移传感器是一种基于磁敏效应的位移测量装置，主要用于测量目标物体的位移或位移的变化。

传感器由磁致伸缩材料（Magnetostrictive Material），驱动磁场发生器（Magnetostrictive Waveguide），测量导绳（Measure Rope）、磁场传感器（Magnetic Field Sensor）和计量电子器件等构成。

其工作原理如下：
1. 驱动磁场：驱动磁场发生器产生一个磁场，通过磁致伸缩材料传递到目标物体上。

2. 磁致伸缩效应：目标物体上的磁致伸缩材料受到驱动磁场的作用，发生磁致伸缩效应。

即在磁场的作用下，磁致伸缩材料的尺寸会发生微小的变化，产生一个微小的形变。

这个形变一般是微米级别的。

3. 传感器感应：磁致伸缩材料伸缩时，磁场传感器感应到磁场的变化。

磁场传感器可以是基于霍尔效应、磁电阻效应等的传感器，用于检测磁场的变化。

4. 信号处理：传感器将感知到的磁场变化信号转换成与目标物体位移相关的电信号。

这个电信号可以是电压、电流或其他形式的信号。

5. 位移计算：通过测量导绳测量目标物体上磁致伸缩材料伸缩的长度，结合信号处理得到的电信号，可以计算出目标物体的位移或位移的变化。

总的来说，磁致伸缩位移传感器利用磁致伸缩效应将目标物体的位移转化为磁场的变化，再通过磁场传感器和信号处理部分将磁场变化转化为电信号，最终可以得到目标物体的位移。

磁致伸缩液位计的常见故障及解决方法液位计维护和修理保养（1）选用本安型磁致伸缩液位计时，确定要注意磁致伸缩传感器（SPM200）与安全栅的阻抗是否匹配。

由于该液位计传感器的电源电压为15～ 36 VDC，小于一般变送器14.5～45 VDC 的电源电压，因此，负载较大时，若安全栅的阻抗与之不匹配，液位计就不能正常工作。

我厂10000 t／a双氧水装置的LT一303液位计就曾因此不得不更换安全栅后，液位计才得以正常工作。

（2）磁致伸缩液位计现场投用的时侯，应特别注意要先开液位计上部球阀，后开其下部球阀。

由于KM26非磁性连通管的底部装有能够保护磁性浮子的止推弹簧，若先开下阀，会因容器和连通管的压差大而使磁性浮子向上猛击连通管的顶部而损坏液位计。

因此，须按先上后下的开阀程序操作，方可避开上述事故的发生。

（3）磁致伸缩液位计投用一段时间后，假如显现液位或界面长时间停留在某一固定数字的现象，很可能是磁性浮子上沾有了污物。

这时，应当关掉液位计上下部球阀，排空液体，当心取出浮子，清洗干净磁性浮子上的污物，恢复即可。

（4）磁致伸缩液位计装有桔黄色浮标的密闭玻璃管，假如不当心损坏、分裂，可以用相同大小的玻璃管更换。

有条件的话，将其抽成真空。

我厂10000 t／a双氧水装置的LT一109液位计的玻璃管曾于1999年按此方法更换，该液位计至今仍在正常工作。

（5）磁致伸缩液位计在选型时，除了应充分生产工艺关于操作压力、温度、液位或界面变化范围、防腐、防爆等基本要求外，还应特别注意是否选用伴热附件。

我厂10000 t／a双氧水装置中的LT—104、LT—109、LT一203、LT一301等液位计由于以前无伴热附件，致使被测介质在低温下结晶而常常导致液位计不能正常工作，2023年大修时加上伴热附件后，使问题得以解决，这些液位计至今均能正常工作。

（6）日常工作中有的人有这样一个不良习惯，就是在检查磁致伸缩液位计时，用一个强性磁铁在非磁性连通管外拉动磁性浮子，假如常常这样操作，有可能导致磁性浮子磁场更改而使液位计不能正常使用。

磁致伸缩液位计1、概述磁致伸缩位移（液位）传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；高精度和高可靠性是该液位传感器的两大特点。

由于作为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响。

此外，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。

传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。

由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。

磁致伸缩液位计在世界范围内广泛应用于过程容器的精确液位测量。

高精度和免维护成为选择这种产品的两个重要原因。

拥有温度高达427C和压力达207bar的可选等级。

磁致伸缩液位变送器几乎适合所有的应用条件。

HART和HONEYWELLI通讯协议选项使磁致伸缩液位计和大多数的控制系统可以更加方便的进行数字连接。

内置LCD可以提供4-20mA,百分比和其他工程单位显示。

当用于储罐时，考虑到高精度，低维护和合理的价格，用户乐意在他们的储罐上安装高精度磁致伸缩变送器。

由于具有可以方便地安装到最大23米高罐的能力，所以可以解决几乎所有的液体存储应用问题：一些常用液体包括水，酸液，腐蚀剂，丙烷，氨水，油，燃剂，药剂，废液等。

可以在卧罐或球罐内提供精确的输出。

磁致伸缩液位计可用于替代浮筒。

在动态处理时大多数浮筒液位计都在操作中重复发现如下问题：大多数输出误差是由重力改变，扭力管渗漏，过程介质黏结在扭力管和转换器上产生的。

磁致伸缩液位计可以插入现有的过滤器浮筒或者新的外浮筒精心测量，可以改善上述不足。

精度也可以实现巨大的提高。

另外，这是一个更新气动过滤变送器的非常方便的办法。

磁致伸缩液位计可以用于界面测量。

并且是目前最好的液位界面测量和控制的技术。

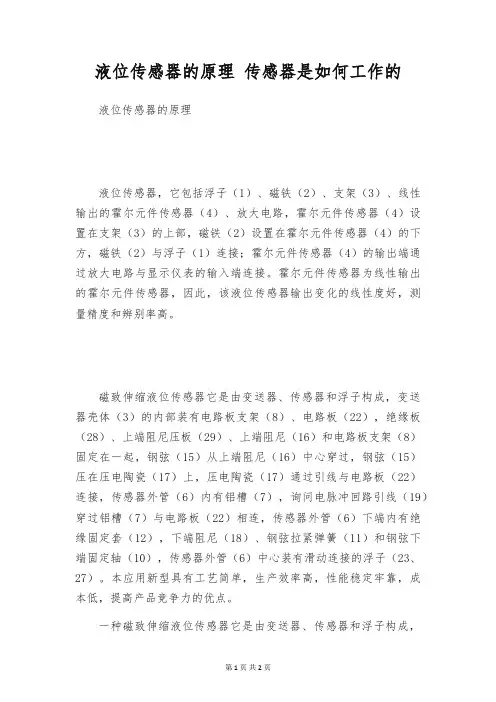

液位传感器的原理传感器是如何工作的液位传感器的原理液位传感器，它包括浮子（1）、磁铁（2）、支架（3）、线性输出的霍尔元件传感器（4）、放大电路，霍尔元件传感器（4）设置在支架（3）的上部，磁铁（2）设置在霍尔元件传感器（4）的下方，磁铁（2）与浮子（1）连接；霍尔元件传感器（4）的输出端通过放大电路与显示仪表的输入端连接。

霍尔元件传感器为线性输出的霍尔元件传感器，因此，该液位传感器输出变化的线性度好，测量精度和辨别率高。

磁致伸缩液位传感器它是由变送器、传感器和浮子构成，变送器壳体（3）的内部装有电路板支架（8）、电路板（22），绝缘板（28）、上端阻尼压板（29）、上端阻尼（16）和电路板支架（8）固定在一起，钢弦（15）从上端阻尼（16）中心穿过，钢弦（15）压在压电陶瓷（17）上，压电陶瓷（17）通过引线与电路板（22）连接，传感器外管（6）内有铝槽（7），询问电脉冲回路引线（19）穿过铝槽（7）与电路板（22）相连，传感器外管（6）下端内有绝缘固定套（12），下端阻尼（18）、钢弦拉紧弹簧（11）和钢弦下端固定轴（10），传感器外管（6）中心装有滑动连接的浮子（23、27）。

本应用新型具有工艺简单，生产效率高，性能稳定牢靠，成本低，提高产品竞争力的优点。

一种磁致伸缩液位传感器它是由变送器、传感器和浮子构成，其特征在于变送器壳体（3）的上端装有电源及信号接口（21），壳体（3）内部装有电路板支架（8）、电路板支架（8）与变送器壳体（3）的下端固定连接，电路板（22）固定在电路板支架（8）上，上端钢弦固定螺钉（9）将绝缘板（28）、电路板支架（8）和钢弦（15）固定在一起，上端阻尼压板（29）、上端阻尼（16）和电路板支架（8）固定在一起，钢弦（15）从上端阻尼（16）中心穿过，钢弦（15）压在压电陶瓷（17）上，压电陶瓷（17）的一端与绝缘板（28）固定连接，另一端是自由端，并且钢弦（15）与压电陶瓷（17）的自由端接触，压电陶瓷（17）通过引线与电路板（22）连接，传感器外管（6）上端通过密封锁紧机构（5）和密封圈（14）与变送器壳体（3）的下端密封连接，传感器外管（6）内有铝槽（7），询问电脉冲回路引线（19）穿过铝槽（7）与电路板（22）相连，传感器外管（6）下端内有绝缘固定套（12），绝缘固定套（12）内装有下端阻尼（18）、钢弦拉紧弹簧（11）和钢弦下端固定轴（10），钢弦（15）从下端阻尼（18）中心穿过与钢弦下端固定轴（10）固定连接，传感器外管（6）下端固定有浮子档圈（13），传感器外管（6）中心装有滑动连接的浮子（23、27）。

磁致伸缩位移传感器原理磁致伸缩位移传感器是一种常用于测量微小位移的传感器，它利用磁致伸缩效应来实现对被测物体位移的测量。

该传感器具有测量范围广、精度高、响应速度快等优点，因此在工业自动化控制、机械制造、航空航天等领域得到了广泛的应用。

磁致伸缩位移传感器的原理是利用磁致伸缩效应来实现对位移的测量。

磁致伸缩效应是指当磁性材料处于外加磁场中时，其长度会发生变化的现象。

这种现象是由于磁性材料内部的磁矩在外加磁场的作用下重新排列而引起的。

当外加磁场增大时，磁性材料的长度会随之增加，反之则会减小。

利用这一原理，磁致伸缩位移传感器可以通过测量磁性材料的长度变化来实现对位移的测量。

磁致伸缩位移传感器通常由磁性材料、线圈和测量电路组成。

磁性材料可以是铁氧体、镍铁合金等材料，它们具有较大的磁致伸缩效应。

线圈通常被包裹在磁性材料的外部，当线圈中通以电流时，会在磁性材料中产生磁场，从而引起磁性材料的长度变化。

测量电路则用于测量线圈中的电流变化，进而计算出磁性材料的长度变化，从而得到被测物体的位移信息。

磁致伸缩位移传感器的工作原理可以简单概括为，当被测物体发生位移时，磁性材料的长度会发生变化，从而导致线圈中的电流发生变化；测量电路通过测量线圈中的电流变化来得到位移信息。

由于磁致伸缩效应的特性，磁致伸缩位移传感器具有高灵敏度、高分辨率和快速响应的特点，因此在工业自动化控制系统中得到了广泛的应用。

总之，磁致伸缩位移传感器利用磁性材料的磁致伸缩效应来实现对位移的测量，具有测量范围广、精度高、响应速度快等优点，适用于工业自动化控制、机械制造、航空航天等领域。

希望本文对磁致伸缩位移传感器的工作原理有所帮助。

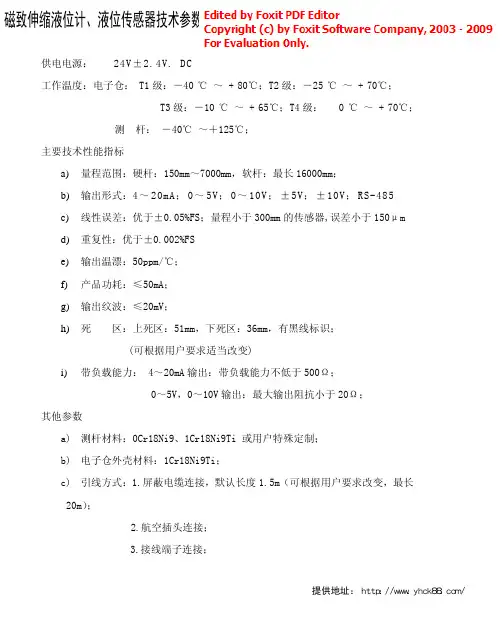

其他参数主要技术性能指标供电电源：工作温度：电子仓： T1级：－40 ℃ ～ + 80℃；T2级：－25 ℃ ～ + 70℃；24V±2.4V. DCT3级：－10 ℃ ～ + 65℃；T4级： 0 ℃ ～ + 70℃；测 杆： －40℃ ～＋125℃；a)量程范围：硬杆：150mm～7000mm，软杆：最长16000mm； b)输出形式：4～20mA；0～5V；0～10V；±5V；±10V；RS-485 c)线性误差：优于±0.05%FS；量程小于300mm 的传感器,误差小于150μm d)重复性：优于±0.002%FS e)输出温漂：50ppm/℃； f)产品功耗：≤50mA； g)输出纹波：≤20mV； h)死 区：上死区：51mm，下死区：36mm，有黑线标识；(可根据用户要求适当改变)i)带负载能力： 4～20mA 输出：带负载能力不低于500Ω；0～5V，0～10V 输出：最大输出阻抗小于20Ω；a) 测杆材料：0Cr18Ni9、1Cr18Ni9Ti 或用户特殊定制；b) 电子仓外壳材料：1Cr18Ni9Ti；c) 引线方式：1.屏蔽电缆连接，默认长度1.5m（可根据用户要求改变，最长20m）；2.航空插头连接；3.接线端子连接；磁致伸缩液位计、液位传感器技术参数提供地址：ｈｔｔｐ：／／ｗｗｗ．ｙｈｃｋ８８．ｃｏｍ／d) 浮球材料：0Cr18Ni9、316、丁腈橡胶；e) 连接形式：法兰安装、连接头安装、定位环安装、悬挂安装或者用户特殊定制f) 防爆类型：ExdIIBT5、ExiaIIBT5、ExdIICT5g) 防护等级：IP65。

磁致伸缩液位计优点及缺点磁致伸缩液位计是一种测量液位的仪器，它的工作原理是利用磁致伸缩效应来测量液位高度的变化。

这种液位计具有一些与传统液位计不同的优点和缺点，下面将对这些方面进行介绍。

优点可靠性高磁致伸缩液位计的传感器部分是密封在不受液压影响的容器内，因此不会受到液压和温度变化的干扰。

此外，与其他类型的液位计相比，磁致伸缩液位计的电子元件较少，所以它的可靠性更高，更容易维护。

精度高磁致伸缩液位计的精度很高，可达到0.1mm。

这是由于该液位计的传感器是利用磁致伸缩效应测量液位高度的变化。

这意味着它可以实现非常精确的液位测量，可用于测量需要高精度的工业生产过程。

响应速度快磁致伸缩液位计具有快速响应的特性。

它可以在毫秒级的时间内检测到液位高度的变化。

这对于一些需要快速反应的过程非常重要，例如需求频繁变化的化学过程和水处理过程。

缺点成本较高磁致伸缩液位计的成本较高。

与其他类型的液位计相比，需要更多的材料和技术来制造磁致伸缩液位计传感器。

因此，与其他液位计相比，这种液位计的成本较高。

维护复杂由于其设计和制造材料的复杂性，磁致伸缩液位计更难维护。

这可能包括更长时间的安装和更高水平的监测和维护。

因此，相较于其他液位计，磁致伸缩液位计的维护成本更高。

受磁场影响需要注意的是磁致伸缩液位计可能受到外部磁场的影响。

磁场的存在可能干扰磁致伸缩效应的测量准确性，需要在安装电磁干扰屏蔽措施。

结论总体而言，磁致伸缩液位计具有高精度、高可靠性和快速响应的特点。

尽管其成本较高，但其在诸多应用领域内都表现良好。

对于需要高精度测量的应用，如化学工业和水处理过程，磁致伸缩液位计是最有价值的选择之一。

然而，需要注意的是，其维护复杂性和对磁场的依赖性，这些都需要高水平的维护和监测。

磁致伸缩液位计的那些优缺点介绍液位计如何操作磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流；该电流沿波导丝传播时会在波导丝的四周产生脉冲电流磁场。

磁致伸缩液位计优点磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流；该电流沿波导丝传播时会在波导丝的四周产生脉冲电流磁场。

磁致伸缩液位计优点：1、磁致伸缩液位计适合于高精度要求的清洁液位的液位测量；精度达到1mm，zui新产品精度已经可以达到0、1mm。

2、可应用于两种不同液体之间的界位测量。

3、磁致伸缩zui大的优势在于极高的辨别率，可以做到微米级。

比较典型的应用是测量轧机负载液压缸的位置。

但这里的设计与液位测量不一样。

液压缸的位置测量不是液压油带动磁环（即浮球）；而是缸体可移动部分通过机械结构带动磁环移动，因此位置特别明确。

通常轧机对板材厚度的精度要求通常在几到几十微米；因此磁致伸缩传感器的辨别率必需达到微米级。

4、防爆型智能电子线路设计可计算出容积量5、磁致伸缩液位计可动部件为浮子，维护量极低。

应用于各类储罐的液位测量环境适应性强安装便利等特点。

在短量程测量上相对雷达等液位计其性价比极高，功用也很多。

显示屏有电流、温度、界面显示。

这正是磁致伸缩液位计能成为当今加油站等计量罐上用得zui 多zui普遍的产品之一磁致伸缩液位计缺点：1、抗干扰本了解差（一般不建议用在电厂等强电磁辐射的场所）。

2、必需是接触式测量，但是真正的测量单元是不与液体接触的，接触液体的只是他的保护管。

3、介质直接接触，浮球密封要求要严格，不能测量粘性介质。

4、安装受限。

较高的安装、维护要求，所以导致市场普及不广。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

磁致伸缩液位计原理磁致伸缩液位计是一种常用的液位测量仪器，它利用了磁致伸缩效应来实现液位的测量。

本文将介绍磁致伸缩液位计的工作原理及其应用。

磁致伸缩液位计的工作原理是基于磁致伸缩效应。

磁致伸缩效应又称为磁致伸缩效应、磁致伸缩效应等，是指当固体材料处于磁场中时，会发生尺寸变化的现象。

这种尺寸变化是由于磁场对材料内部磁畴的影响，使得磁畴的磁矩发生重排，从而引起材料的长度或体积的变化。

磁致伸缩液位计由两个主要部分组成：传感器和显示器。

传感器通常由两个磁性材料组成，一个固定在容器的底部，另一个与测量液位的位置相对应。

这两个磁性材料之间通过一个材料连接，当液位变化时，连接材料会受到拉伸或压缩的力，从而引起磁性材料的长度变化。

这种长度变化会导致磁性材料的磁矩发生重排，进而改变材料的磁性质。

磁致伸缩液位计的显示器通过测量磁性材料的磁性质变化来确定液位的高度。

磁致伸缩液位计的工作原理可以通过以下步骤来说明：1. 在初始状态下，磁致伸缩液位计的传感器处于未受力的状态。

此时，磁性材料的磁矩分布均匀，没有发生磁畴的重排。

2. 当液位升高时，液体的压力作用于传感器的连接材料上。

连接材料会受到拉伸力，导致磁性材料的长度增加。

这种长度增加会引起磁性材料的磁矩发生重排，使得磁性材料的磁性质发生变化。

3. 磁致伸缩液位计的显示器通过测量磁性材料的磁性质变化来确定液位的高度。

显示器可以根据磁性材料的磁性质变化来实时显示液位的高度，并可以通过电气信号输出液位数据。

磁致伸缩液位计具有以下特点和优势：1. 高精度：磁致伸缩液位计可以实现高精度的液位测量，其测量误差通常在1mm以内。

2. 防腐蚀性能好：磁致伸缩液位计的传感器通常采用不锈钢等耐腐蚀材料制成，能够在恶劣的工作环境下长时间稳定工作。

3. 可靠性高：磁致伸缩液位计采用非接触式测量原理，不存在机械部件的磨损和故障，因此具有较长的使用寿命和高可靠性。

4. 安装方便：磁致伸缩液位计可以根据不同的容器形状和尺寸进行定制，安装方便灵活。

磁致伸缩传感器的工作原理简介磁致伸缩传感器（Magnetostrictive Sensors）是利用材料的磁致伸缩效应制成的一种传感器。

通过材料中的磁致伸缩效应，将磁信号转换成了机械信号，实现接近、转角等多种物理量的测量。

工作原理磁致伸缩传感器的工作原理是基于材料的磁致伸缩效应。

当磁场作用于铁磁材料时，材料将发生磁畴的磁向重排，从而引起材料的长度、形态、硬度等发生变化。

因此，在磁致伸缩传感器内部，可以利用外加的磁场来制造磁场流动，并对材料的磁致伸缩效应进行测量。

磁致伸缩传感器的工作原理是基于磁固化材料（或磁致伸缩材料）在外磁场作用下的磁化过程来实现的。

其中，它通过一个大磁场和一个小磁场来实现测量。

小磁场作用于磁致伸缩材料（或磁固化材料）中的磁畴，使其产生很小的应许旋转和变形，并引起材料的应变（磁致伸缩），由此即产生了横纵声波的传播。

当声波沿磁致伸缩材料传播到达其中的金属薄膜时，反射的超声波返回发射器，从而产生了时间差（t1-t2），这个时间差可以通过计算获得距离差。

这样，当小磁场改变时，由磁致伸缩效应引起的应变程度也会随之变化，进而影响反射的超声波时间差的大小，从而实现了对物理量的测量。

磁致伸缩传感器的测量范围与材料的磁致伸缩系数Δl/l以及测量电子器的分辨力有关，通常范围在1mm以内。

应用磁致伸缩传感器的应用范围很广，主要应用在机械工程、化工、电子制造、医药等领域。

比如：•机械工程：用于测量液体、粉末、气体、弹性体等的密度、位置、重量、压强、流量、速度等；•化工：用于液体物料的流量、输送量、液位等；•电子制造：用于集成电路的焊接、测量等；•医药：用于测量人体（动物）的血压、心电、脉搏、呼吸、体温等。

结论磁致伸缩传感器是通过材料的磁致伸缩效应将磁信号转化成机械信号的传感器，主要用于测量物理量在多个领域的应用。

在实际应用中，需要根据不同的测量对象来选取合适的磁致伸缩传感器进行检测。
