23 时序逻辑电路

时序逻辑电路分类介绍时序逻辑电路是一种用于处理时序信号的电路，它由逻辑门和存储元件组成。

时序逻辑电路按照其功能和结构的不同，可以分为多种类型。

本文将对时序逻辑电路的分类进行全面、详细、完整和深入的探讨。

一、根据功能分类1. 同步时序逻辑电路同步时序逻辑电路是指其数据在同一个时钟上升沿或下降沿进行传递和存储的电路。

这类电路广泛应用于计算机中的寄存器、时钟驱动器和状态机等。

同步时序逻辑电路具有可靠性高、稳定性强的特点。

2. 异步时序逻辑电路异步时序逻辑电路是指其数据不依赖时钟信号而进行传递和存储的电路。

这种电路在通信系统中常用于数据传输和处理，如异步串行通信接口（UART）。

异步时序逻辑电路具有处理速度快和实时性强的特点。

二、根据结构分类1. 寄存器寄存器是一种时序逻辑电路，用于存储和传递数据。

寄存器通常采用D触发器作为存储元件，可以实现数据的暂存和移位操作。

寄存器广泛应用于计算机的数据存储和寄存器阵列逻辑器件（RALU）等。

2. 计数器计数器是一种时序逻辑电路，用于生成特定的计数序列。

计数器可以按照时钟信号对计数进行增加或减少，并可以在达到指定计数值时触发其他操作。

计数器被广泛应用于时钟发生器、频率分频器和时序控制等电路中。

3. 时序控制器时序控制器是一种时序逻辑电路，用于控制其他电路的时序和操作。

时序控制器根据输入的控制信号和当前的状态，通过逻辑运算和状态转移进行运算和控制。

时序控制器被广泛应用于计算机的指令译码和状态机的设计中。

三、根据存储方式分类1. 同步存储器同步存储器是一种时序逻辑电路，用于存储和读取数据。

同步存储器是在时钟信号作用下进行数据存取的，并且数据的读取和写入操作都在时钟的上升沿或下降沿进行。

同步存储器主要包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等。

2. 异步存储器异步存储器是一种时序逻辑电路，用于存储和读取数据。

与同步存储器不同的是，异步存储器的读取和写入操作不依赖时钟信号，而是由数据访问信号和存储器内部的同步电路进行控制。

逻辑门电路的组合逻辑和时序逻辑逻辑门电路是计算机科学中重要的基础组成部分。

它通过逻辑门的组合，实现了我们平日使用的各种逻辑功能。

而这些逻辑门又可以分为两种类型：组合逻辑和时序逻辑。

组合逻辑是指逻辑门的输出仅取决于输入的当前值，与过去的输入值无关。

常见的组合逻辑包括与门、或门、非门等。

例如，与门的输出仅在所有输入都为高电平时为高电平，否则为低电平。

一个典型的组合逻辑电路可以是由多个逻辑门组成的电路网络。

通过将不同的逻辑门进行组合，我们可以实现各种复杂的逻辑功能，如加法器、减法器、多路选择器等。

除了组合逻辑外，时序逻辑是另一种重要的逻辑门电路类型。

与组合逻辑不同，时序逻辑的输出取决于输入的当前值以及过去的输入值。

时序逻辑电路包括存储器、触发器、计数器等。

存储器是一种常见的时序逻辑电路，它可以存储和检索数据。

例如，随机存取存储器（RAM）是一种常见的存储器类型，它可以根据地址存取数据。

而只读存储器（ROM）则是一种无法修改的存储器，其中的数据是预先设置好的。

触发器是时序逻辑中的又一个关键部件。

它可以储存一位二进制信息，并与外界的输入信号进行交互。

根据触发器的不同类型，我们可以实现如锁存器、触发器、移位寄存器等功能。

计数器是在电子设备和计算机中常用的时序逻辑电路。

它可以记录和跟踪计数值，并根据特定条件进行增加、减少和重置。

计数器广泛应用于时序控制、时钟分频等场景。

逻辑门电路的组合逻辑和时序逻辑的应用非常广泛。

从简单的数字电路到复杂的计算机系统，逻辑门电路都发挥着重要的作用。

例如，处理器中的算术逻辑单元（ALU）就是通过逻辑门的组合实现的，它能够执行加法、减法、与、或、非等基本运算。

总结起来，逻辑门电路是计算机领域中的重要基建。

通过组合逻辑和时序逻辑的使用，我们能够实现各种复杂的逻辑功能和时序控制。

在今天数字化的世界中，逻辑门电路无处不在，它让计算机和其他电子设备的功能更加强大和智能化。

时序逻辑电路的概念时序逻辑电路是一种数字电路，其特点是输出不仅取决于当前的输入，还与之前的输入状态有关。

在时序逻辑电路中，存储器是核心元件，用于存储之前的状态信息。

根据存储器的工作方式，时序逻辑电路可分为反馈型和计数型两种基本类型。

一、时序逻辑电路的基本概念时序逻辑电路是一种具有记忆功能的电路，其输出不仅取决于当前的输入，还与之前的输入状态有关。

这种电路通常由组合逻辑电路和存储器两部分组成。

组合逻辑电路用于实现逻辑功能，而存储器则用于存储之前的输入状态。

时序逻辑电路的特点包括以下几个方面：状态寄存器：时序逻辑电路中包含一个或多个状态寄存器，用于存储当前的状态信息。

状态寄存器能够将当前的输入状态转化为输出状态，同时将输出状态反馈回组合逻辑电路的输入端。

记忆功能：时序逻辑电路具有记忆功能，能够对之前的输入状态进行保存。

这种记忆功能可以用于实现各种复杂的逻辑功能，如计数器、序列检测器等。

反馈回路：时序逻辑电路中存在反馈回路，即将输出状态反馈回组合逻辑电路的输入端。

这种反馈机制使得时序逻辑电路具有动态特性，能够根据之前的输入状态和当前的输入状态产生不同的输出状态。

逻辑门：时序逻辑电路中的组合逻辑部分通常由各种逻辑门组成，如与门、或门、非门等。

这些逻辑门用于实现不同的逻辑功能，如运算、比较、控制等。

二、时序逻辑电路的类型根据存储器的工作方式，时序逻辑电路可分为反馈型和计数型两种基本类型。

反馈型时序逻辑电路：在反馈型时序逻辑电路中，输出状态会反馈回组合逻辑电路的输入端，并通过与当前输入进行运算产生新的输出状态。

这种类型的时序逻辑电路通常用于实现各种控制功能，如定时器、振荡器等。

计数型时序逻辑电路：在计数型时序逻辑电路中，输出状态会随着时间的变化而自动更新。

这种类型的时序逻辑电路通常用于实现计数器、分频器、序列检测器等应用。

三、时序逻辑电路的设计方法设计时序逻辑电路的方法包括以下步骤：定义输入和输出：首先确定时序逻辑电路的输入和输出信号，包括时钟信号、数据输入信号、控制信号等。

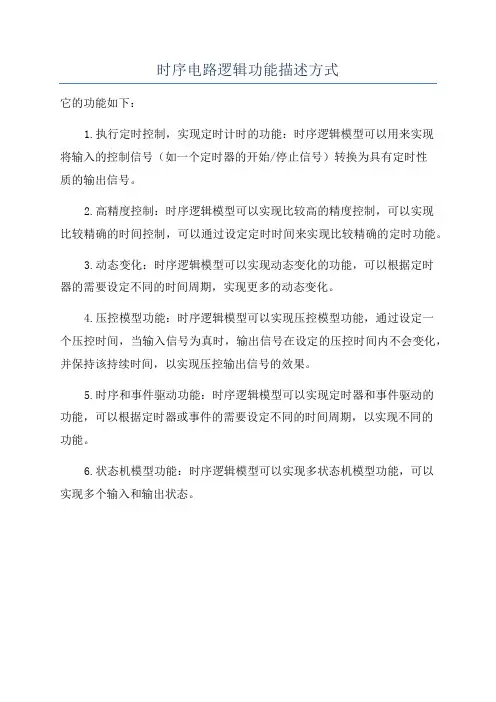

时序电路逻辑功能描述方式
它的功能如下：
1.执行定时控制，实现定时计时的功能：时序逻辑模型可以用来实现
将输入的控制信号（如一个定时器的开始/停止信号）转换为具有定时性
质的输出信号。

2.高精度控制：时序逻辑模型可以实现比较高的精度控制，可以实现
比较精确的时间控制，可以通过设定定时时间来实现比较精确的定时功能。

3.动态变化：时序逻辑模型可以实现动态变化的功能，可以根据定时
器的需要设定不同的时间周期，实现更多的动态变化。

4.压控模型功能：时序逻辑模型可以实现压控模型功能，通过设定一
个压控时间，当输入信号为真时，输出信号在设定的压控时间内不会变化，并保持该持续时间，以实现压控输出信号的效果。

5.时序和事件驱动功能：时序逻辑模型可以实现定时器和事件驱动的
功能，可以根据定时器或事件的需要设定不同的时间周期，以实现不同的
功能。

6.状态机模型功能：时序逻辑模型可以实现多状态机模型功能，可以
实现多个输入和输出状态。

《时序逻辑电路》知识要点复习一、时序逻辑电路1、时序逻辑电路：电路的输出状态不仅与同一时刻的输入状态有关，也与电路原状态有关。

时序逻辑电路具有记忆功能。

2、时序逻辑电路分类：可分为两大类：同步时序电路与异步时序电路。

（1）同步时序电路：各触发器都受到同一时钟脉冲控制，所有触发器的状态变化都在同一时刻发生。

（2）异步时序电路：各触发器没有统一的时钟脉冲(或者没有时钟脉冲)，各触发器状态变化不在同一时刻发生。

计数器、寄存器都属于时序逻辑电路。

3、时序逻辑电路由门电路和触发器组成，触发器是构成时序逻辑电路的基本单元。

二、计数器1、计数器概述：（1）计数器：能完成计数，具有分频、定时和测量等功能的电路。

（2）计数器的组成：由触发器和门电路组成。

2、计数器的分类：按数制分：二进制计数器、十进制计数器、N 进制(任意进制)计数器；按计数方式分：加法计数器、减法计数器、可逆计数器；按时钟控制分：同步计数器、异步计数器。

3、计数器计数容量（长度或模）:计数器能够记忆输入脉冲的数目，就称为计数器的计数容量（或计数长度或计数模），用 M 表示。

3 位二进制同步加法计数器：M=23=8，n 位二进制同步加法计数器：M=2n，n 位二进制计数器需要用n个触发器。

4、二进制计数器(1)异步二进制加法计数器：如下图电路中，四个JK触发器顺次连接起来，把上一触发器的Q 端输出作为下一个触发器的时钟信号，CP0=CP CP1=QCP2=Q1CP3=Q2，J=K=1J1=K1=1 J2=K2=1 J3=K3=1Q3Q2Q1Q为计数输出，Q3为进位输出，Rd 为异步复位（清0）这样构成了四位异步二进制加计数器。

在计数前清零，Q3Q2Q1Q=0000；第一个脉冲输入后，Q3Q2Q1Q=0001；第二个脉冲输入后，Q3Q2Q1Q=0010；第三个脉冲输入后，Q3Q2Q1Q=0011，……，第15个脉冲输入后，Q3Q2Q1Q=1111，第16个脉冲输入后，Q3Q2Q1Q=0000，并向高位输出一个进位信号，当下一个脉冲来时，进入新的计数周期。

第十三章时序逻辑电路习题及答案一、填空题1、数字逻辑电路常分为组合逻辑电路和两种类型。

2、时序逻辑电路是指任何时刻电路的稳定输出信号不仅与当时的输入信号有关，而且与有关。

3、时序逻辑电路由两大部分组成。

4、时序逻辑电路按状态转换来分，可分为两大类。

5、时序逻辑电路按输出的依从关系来分，可分为两种类型。

6、同步时序电路有两种分析方法，一种是另一种是。

7、同步时序电路的设计过程，实为同步时序电路分析过程的过程。

8、计数器种类繁多，若按计数脉冲的输入方式不同，可分两大类。

9、按计数器进制不同，可将计数器分为。

10、按计数器增减情况不同，可将计数器分。

11、二进制计数器是逢二进一的，如果把n个触发器按一定的方式链接起来，可枸成。

12、一个十进制加法计数器需要由 J-K触发器组成。

13、三个二进制计数器累计脉冲个数为；四个二进制计数器累计脉冲个数为。

14、寄存器可暂存各种数据和信息，从功能分类，通常将寄存器分为。

15、数码输入寄存器的方式有；从寄存器输出数码的方式有。

16、异步时序逻辑电路可分为和。

17、移位寄存器中，数码逐位输入的方式称为。

18、计数器可以从三个方面进行分类：按__ _ _方式，按_________________方式，按______________方式。

19、三位二进制加法计数器最多能累计__个脉冲。

若要记录12个脉冲需要___个触发器。

20、一个四位二进制异步加法计数器，若输入的频率为6400H Z，在3200个计数脉冲到来后，并行输出的频率分别为______H Z，_____ H Z，____ H Z，_____ H Z。

一个四位二进制加法计数器起始状态为1001，当最低位接收到4个脉冲时，各触发器的输出状态是：Q0为__；Q1为__；Q2为__；Q3为__。

21、时序逻辑电路的特点是：任意时刻的输出不仅取决于______________，而且与电路的______有关。

22、寄存器一般都是借助有________功能的触发器组合起来构成的，一个触发器存储____二进制信号，寄存N位二进制数码，就需要__个触发器。

时序逻辑电路例题及解析过程本文将介绍一些时序逻辑电路的例题及其解析过程。

时序逻辑电路是由组合逻辑电路和时序元件(如触发器、计数器)组成的电路，在实际电路设计中应用广泛。

本文将通过实例演示时序逻辑电路的设计流程及其应用。

例题1：设计一个2位二进制计数器，从00开始逐次计数，输出结果为BCD码。

解析：首先，我们需要确定计数器的位数，题目要求是2位，即最大计数值为3。

其次，我们需要使用BCD码输出，即用4位二进制码表示0-9的10个数字。

因此，我们需要将计数器的输出转换为BCD 码输出。

为了实现这个功能，我们可以使用4个较简单的D型触发器，每个触发器的输出分别连接到一个4-2编码器的输入端，最终输出经过一个BCD码转换器输出。

例题2：设计一个带复位功能的3位二进制计数器，从000开始逐次计数，复位后重新从000开始计数。

解析：这个题目需要我们实现计数器的复位功能。

为了实现这个功能，我们可以加入一个复位电路，当输入复位信号时，计数器的值重新从0开始计数。

我们可以使用3个D型触发器来实现计数器功能，同时加入一个AND门用于输入复位信号。

当复位信号为1时，AND门输出为1，触发器输入为0，计数器的值重新从0开始计数。

例题3：设计一个带计数使能和输出使能的3位二进制计数器，从000开始逐次计数，只有在计数使能和输出使能同时为1时，才允许计数器计数和输出结果。

解析：这个题目需要我们实现计数器的使能功能和输出使能功能。

只有在两个使能信号同时为1时，计数器才能计数和输出结果。

为了实现这个功能，我们需要加入一个计数使能电路和一个输出使能电路。

我们可以使用3个D型触发器来实现计数器功能，同时加入两个AND门，一个用于计数使能，一个用于输出使能。

当两个使能信号同时为1时，AND门输出为1，触发器可以计数和输出结果。

以上是时序逻辑电路例题及解析过程，希望对读者有所帮助。

时序逻辑电路的设计需要仔细考虑各种情况，以确保电路的正常工作。

时序逻辑电路的设计
时序逻辑电路是一种基于时钟信号的逻辑电路，它能够对输入信号进行存储和处理，并在时钟信号的控制下按照特定的时间序列输出结果。

其中，时钟信号用于同步不同的电路部件，确保它们在同一时刻执行相同的操作，从而保证电路的正确性和可靠性。

时序逻辑电路的设计通常包括以下几个步骤：
1. 确定电路功能：首先需要明确电路需要实现的功能，包括输入信号的类型和数量、输出信号的类型和数量，以及需要进行存储和处理的数据类型等。

2. 选择适当的电路模型：根据电路的功能需求，选择适当的电路模型，例如有限状态自动机、计数器、寄存器等。

3. 设计电路结构：根据选择的电路模型，设计电路的结构，包括逻辑门的连接方式、存储单元的类型和数量等。

4. 编写Verilog代码：使用Verilog语言编写电路的描述代码，包括输入、输出端口、内部信号、逻辑门的连接方式、存储单元的类型和数量等。

5. 仿真和验证：使用仿真工具对设计的电路进行验证，并进行必要的修正和调
整，确保电路的正确性和可靠性。

6. 实现和测试：将设计的电路实现到FPGA或ASIC芯片中，并进行测试和验证，以确保电路能够正确地执行其功能。

时序逻辑电路的设计需要具备一定的电路设计和Verilog编程技能，同时需要对时序逻辑电路的原理和特性有深入的理解。

常用的时序逻辑电路时序逻辑电路是数字电路中一类重要的电路，它根据输入信号的顺序和时序关系，产生对应的输出信号。

时序逻辑电路主要应用于计时、控制、存储等领域。

本文将介绍几种常用的时序逻辑电路。

一、触发器触发器是一种常见的时序逻辑电路，它具有两个稳态，即SET和RESET。

触发器接受输入信号，并根据输入信号的变化产生对应的输出。

触发器有很多种类型，常见的有SR触发器、D触发器、JK 触发器等。

触发器在存储、计数、控制等方面有广泛的应用。

二、时序计数器时序计数器是一种能按照一定顺序计数的电路，它根据时钟信号和控制信号进行计数。

时序计数器的输出通常是一个二进制数，用于驱动其他电路的工作。

时序计数器有很多种类型，包括二进制计数器、BCD计数器、进位计数器等。

时序计数器在计时、频率分频、序列生成等方面有广泛的应用。

三、时序比较器时序比较器是一种能够比较两个信号的大小关系的电路。

它接受两个输入信号，并根据输入信号的大小关系产生对应的输出信号。

时序比较器通常用于判断两个信号的相等性、大小关系等。

常见的时序比较器有两位比较器、四位比较器等。

四、时序多路选择器时序多路选择器是一种能够根据控制信号选择不同输入信号的电路。

它接受多个输入信号和一个控制信号，并根据控制信号的不同选择对应的输入信号作为输出。

时序多路选择器常用于多路数据选择、时序控制等方面。

五、时序移位寄存器时序移位寄存器是一种能够将数据按照一定规律进行移位的电路。

它接受输入信号和时钟信号，并根据时钟信号的变化将输入信号进行移位。

时序移位寄存器常用于数据存储、数据传输等方面。

常见的时序移位寄存器有移位寄存器、移位计数器等。

六、状态机状态机是一种能够根据输入信号和当前状态产生下一个状态的电路。

它由状态寄存器和状态转移逻辑电路组成，能够实现复杂的状态转移和控制。

状态机常用于序列识别、控制逻辑等方面。

以上是几种常用的时序逻辑电路，它们在数字电路设计中起着重要的作用。

时序逻辑电路的定义时序逻辑电路是一种基于时钟信号进行操作的电路，它根据输入信号的状态变化和时钟信号的边沿触发，在特定的时刻产生相应的输出信号。

时序逻辑电路在数字系统设计中起着重要的作用，它能够实现复杂的计算、存储和控制功能。

本文将从时序逻辑电路的基本概念、设计原则和应用范围等方面进行详细介绍。

一、时序逻辑电路的基本概念时序逻辑电路由触发器、计数器、状态机等基本元件组成。

触发器是最基本的时序逻辑电路元件，它能够存储一个比特的信息，并在时钟信号的作用下按照一定的规则进行状态转换。

计数器是一种特殊的触发器，它能够根据时钟信号的边沿触发，在每个时钟周期内对计数器的值进行加一或减一的操作。

状态机是由一组触发器和组合逻辑电路组成的复杂时序逻辑电路，它能够根据输入信号的变化和时钟信号的触发，在不同的状态之间进行切换，并产生相应的输出信号。

二、时序逻辑电路的设计原则时序逻辑电路的设计需要遵循以下原则：1. 合理选择触发器类型：触发器有很多种类型，如D触发器、JK 触发器、T触发器等。

在选择触发器类型时，需要考虑电路的功能需求、时钟频率和面积等因素，并综合考虑时序逻辑电路的性能和成本等因素。

2. 确定时钟信号：时序逻辑电路的运行是基于时钟信号的，因此选择合适的时钟信号是非常重要的。

时钟信号的频率和占空比需要根据电路的工作频率和响应时间进行合理的设计，以确保电路的稳定性和可靠性。

3. 确定状态转换规则：状态转换规则是时序逻辑电路的关键，它决定了电路在不同状态之间如何切换，并产生相应的输出信号。

在确定状态转换规则时，需要考虑输入信号的变化和时钟信号的触发，以确保电路能够正确地响应输入信号的变化。

4. 进行时序分析和优化：时序逻辑电路的设计需要进行时序分析和优化，以确保电路的正确性和性能。

时序分析主要包括时序约束分析和时序验证，通过对电路的传输延迟、时钟频率和时序关系等进行分析，以确保电路的稳定性和可靠性。

时序优化主要包括时钟树优化、时序合并和时序缩减等，通过对电路的布局、时钟分配和时序逻辑优化，以提高电路的性能和可靠性。
