基于FPGA的通用异步收发器设计(串口通信)

基于fpga的串口设计及实现
基于FPGA的串口设计及实现是一个涉及数字电路设计和通信协
议的复杂课题。

首先，让我们从串口通信的基本原理开始。

串口通信是一种通过串行传输数据的通信方式，它使用一个或
多个数据线（通常是一对）来逐位地传输数据。

常见的串口通信标
准包括RS-232、RS-485、UART等。

在FPGA中实现串口通信，需要
考虑以下几个方面：
1. 串口通信协议选择，根据具体的应用场景和需求，选择合适
的串口通信协议。

例如，UART是一种常见的串口通信协议，它使用
起始位、数据位、校验位和停止位来传输数据。

2. 串口通信接口设计，在FPGA中设计串口通信接口，需要考
虑数据的发送和接收，时钟信号的同步等问题。

通常需要使用FPGA
的IO资源来实现串口通信接口。

3. 串口通信协议的实现，在FPGA中实现选择的串口通信协议，包括数据的发送和接收、时序控制、校验等功能。

这通常需要使用Verilog或VHDL等硬件描述语言进行开发。

4. 硬件调试和验证，设计完成后，需要进行硬件调试和验证，包括时序分析、波形仿真等工作，确保串口通信的稳定和可靠。

在实际的FPGA串口设计中，还需要考虑时钟频率、数据传输速率、数据格式、数据校验、中断处理等问题。

此外，还需要考虑FPGA与外部设备的接口，如与传感器、显示器、存储器等设备的接口设计。

总之，基于FPGA的串口设计及实现涉及到硬件设计、数字电路设计、通信协议等多个方面的知识，需要综合考虑各种因素，进行全面的设计和实现。

基于FPGA的串口通信设计引言：串口通信是现代计算机通信系统中的常见通信方式。

它可以在计算机和外部设备之间传输数据，具有低成本、简单易懂、可靠性高等特点。

然而，在一些应用场景下，传统的软件串口通信无法满足需求，因此使用FPGA来实现硬件串口通信变得愈发重要。

本文将重点介绍基于FPGA的串口通信设计，包括串口通信原理、FPGA硬件实现以及设计注意事项。

一、串口通信原理：串口通信的原理很简单，将数据通过一根导线（或多根导线）依次发送和接收。

它使用一个起始位、数据位（常为8位）、奇偶校验位（可选）和一个或多个停止位来组成一个数据帧。

发送数据时，串口将数据帧从最低位开始逐位发送，并在每位发送完毕后根据波特率发送下一位。

接收数据时，串口根据波特率和起始位检测到数据的到来，并从起始位开始逐位接收。

二、FPGA硬件实现：FPGA可以通过其可编程逻辑单元（FPGA的核心组件）实现硬件串口通信。

下面是基于FPGA的串口通信设计主要步骤：1.FPGA引脚分配：首先，选择合适的FPGA芯片，并确定通信所需的引脚数量。

然后，根据引脚分配表将引脚与FPGA的可编程逻辑单元相连接。

2.接口电平转换：在FPGA和外设之间可能存在电平不匹配的情况。

为了实现正确的数据传输，需要使用电平转换电路进行适配。

3.帧同步信号生成：FPGA需要生成适当的时钟信号和帧同步信号，以使数据能够正确地按位传输和接收。

帧同步信号指示数据的起始和终止。

4.数据传输实现：FPGA需要根据串口通信原理，按照波特率逐位地发送和接收数据。

在发送数据时，FPGA将数据从最低位开始逐位输出到引脚，并根据起始位、数据位、奇偶校验位和停止位生成完整的数据帧。

在接收数据时，FPGA根据时钟信号和帧同步信号，逐位地接收到达的数据，以获得完整的数据帧。

5.数据校验和处理：FPGA可以实现奇偶校验的功能，以检测接收到的数据是否正确。

此外，还可以在FPGA内部对接收到的数据进行处理，例如数据解码、错误检测等。

基于FPGA的串口通信设计学号：姓名：班级：指导教师：电子与控制工程学院一、串行通信系统1.1概述在计算机系统和微机网络的快速发展领域里串行通信在数据通信及控制系统中得到广泛的应用。

UART 即Universal AsynchronousReceiver Transmitter 通用异步收发器 协议是数据通信及控制系统中广泛使用的一种全双工串行数据传输协议 在实际工业生产中有时并不使用UART的全部功能。

只需将其核心功能集成即可。

波特率发生器、接收器和发送器是UART的三个核心功能模块 利用Verilog-HDL语言对这三个功能模块进行描述并加以整合UART是广泛使用的串行数据传输协议。

UART允许在串行链路上进行全双工的通信。

串行外设用到RS232-C异步串行接口 一般采用专用的集成电路即UART实现。

如8250、8251、NS16450等芯片都是常见的UART器件 这类芯片已经相当复杂有的含有许多辅助的模块 如FIFO有时我们不需要使用完整UART的功能和这些辅助功能。

或者设计上用到了FPGA/CPLD器件那么我们就可以将所需要的UART功能集成到FPGA内部。

使用VHDL或Veriolog -HDL将UART的核心功能集成从而使整个设计更加紧凑、稳定且可靠。

本文应用EDA技术 基于FPGA/CPLD器件设计与实现UART。

通信指人与人或人与自然之间通过某种行为或媒介进行的信息交流与传递从广义上指需要信息的双方或多方在不违背各自意愿的情况下无论采用何种方法使用何种媒质 将信息从某方准确安全传送到另方。

通信在不同的环境下有不同的解释在出现电波传递通信后通信(Communication)被单一解释为信息的传递是指由一地向另一地进行信息的传输与交换其目的是传输消息。

然而通信是在人类实践过程中随着社会生产力的发展对传递消息的要求不断提升使得人类文明不断进步。

在各种各样的通信方式中利用“电”来传递消息的通信方法称为电信(Telecommunication) 这种通信具有迅速、准确、可靠等特点且几乎不受时间、地点、空间、距离的限制 因而得到了飞速发展和广泛应用。

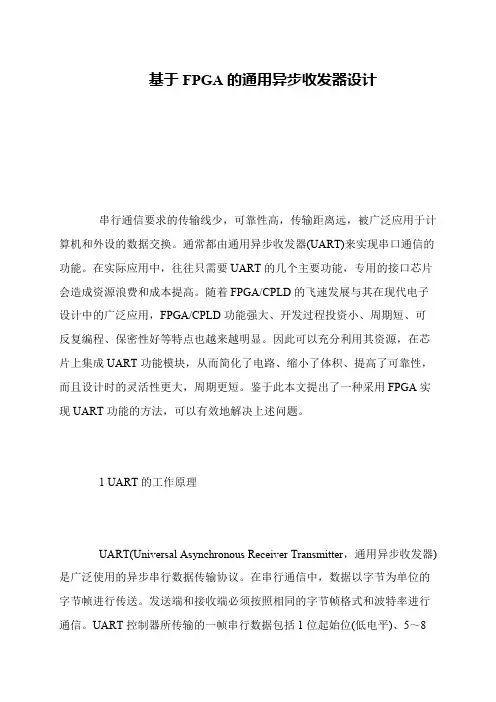

基于FPGA的通用异步收发器设计
串行通信要求的传输线少，可靠性高，传输距离远，被广泛应用于计算机和外设的数据交换。

通常都由通用异步收发器(UART)来实现串口通信的功能。

在实际应用中，往往只需要UART的几个主要功能，专用的接口芯片会造成资源浪费和成本提高。

随着FPGA/CPLD的飞速发展与其在现代电子设计中的广泛应用，FPGA/CPLD功能强大、开发过程投资小、周期短、可反复编程、保密性好等特点也越来越明显。

因此可以充分利用其资源，在芯片上集成UART功能模块，从而简化了电路、缩小了体积、提高了可靠性，而且设计时的灵活性更大，周期更短。

鉴于此本文提出了一种采用FPGA实现UART功能的方法，可以有效地解决上述问题。

1 UART的工作原理
UART(Universal Asynchronous Receiver Transmitter，通用异步收发器)是广泛使用的异步串行数据传输协议。

在串行通信中，数据以字节为单位的字节帧进行传送。

发送端和接收端必须按照相同的字节帧格式和波特率进行通信。

UART控制器所传输的一帧串行数据包括1位起始位(低电平)、5～8。

本科学生毕业论文论文题目:学院: 年级：专业：姓名: 学号: 指导教师：基于FPGA勺串口通信电路设计集成电路设计与集成系统i串行通信接口是一种应用广泛的通信接口。

目前，大部分处理器都集成了支持RS-232接口(又称EIA RS-232-C)的通用异步收发器(Universal Asynchronous Receiver/Transmitter，UART)，本文设计了一个串口数据采集和处理程序，详细介绍了用Verilog HDL硬件描述语言来开发波特率发生器、接收模块和发送模块这三个模块，以及系统各个模块的具体设计方法和原理，用Quartus II软件进行仿真并给出结果，分别验证各个模块的正确性。

本设计还使用基于ALTERA 公司的Cyclone II EP2C5T144芯片的FPGA开发板，在FPGA开发板上实现和PC 通过串口调试软件完成双向通信，不仅要求将开发板的数据显示在PC的串口调试助手软件上，还要求用PC发送数据的ASCII码来驱动电路的8个LED 灯，验证用FPGA实现串行通信的可行性。

关键词串行通信；RS-232; UART ；Verilog HDL ；FPGAAbstractSerial com muni cati on in terface is a widely used com muni cati on in terface. At prese nt, most of processor in tegrated RS-232(EIA RS-232-C) in terface to support UART (Uni versal Asynchronous Receiver/Tra nsmitter) com muni cati on, This thesis desig n a data acquisiti on and treatme nt program. Besides that, the thesis in troduced Baud Rate Generator module、Receiver module、Send module based on Ianguage Verilog HDL and give the results by simulate in Quartus II software. This desig n also uses EP2C5T144 FPGA chip to achieve the two-way com muni cati on by simulate with Quartus II and PC through the serial port debuggi ng software. Not only requires the developme nt board's data displayed in the PC's serial port debugg ing software, also ask ASCII data sent by PC Code to drive eight LED lights, mean while verified the serial com muni cati on with FPGA.Key wordsSerial commu ni catio n; RS-232; UART; Verilog HDL; FPGA摘要 (I)Abstract (II)第1章语言和工具 (2)1.1 Verilog HDL 语言概述 (2)1.2 FPGA 概述 (4)1.3 Quartus II 软件介绍 (8)1.4 FPGA开发板介绍 (9)1.5本章小结 (12)第2章串口通信协议简介 (13)2.1串口通信接口 (13)2.2 RS232通信协议 (13)2.3串口通信时序分析 (15)2.4本章小结 (16)第3章串口通信的VerilogHDL实现 (17)3.1设计功能说明 (17)3.2波特率发生器模块的VerilogHDL实现 (17)3.3发送模块的Verilog HDL实现 (19)3.4接收模块的Verilog HDL 实现 (25)3.5本章小结 (31)第4章串口通信的硬件调试 (32)4.1板级调试说明 (32)4.2下载配置FPGA (33)4.3配置串口调试软件 (35)4.4调试结果 (35)4.5本章小结 (38)结论 (39)参考文献.......................................................... 错误！未定义书签。

目录【内容摘要】 (2)【关键词】 (2)一、FPGA (3)（一）FPGA设计流程及概述 (3)（二）自顶向下原理 (4)二、UART (4)（一）UART简述 (4)（二）RS-232串口通信 (4)１．简介 (4)２．实现方案 (5)三、设计软件 (5)（一）Synplify的性能特点 (5)（二）ModelSim的性能特点 (5)四、UART实现原理 (6)（一）UART各个小模块的功能和实现程序 (6)１．信号监测器 (6)２．移位寄存器 (7)３．波特率发生器 (8)４．奇偶校验器 (9)５．总线选择器 (10)６．计数器 (11)（二）UART内核模块状态机的实现 (11)１．有限状态机(FSM)简介 (11)2．数据接收过程 (12)3．数据加载和发送过程 (12)4．UART内核、电路图及仿真图 (13)（三）UART工作流程 (15)１．接收过程 (15)２．发送过程 (16)五、设计小结 (17)[参考文献及相关资料] (17)【Abstract 】 (18)【Key words】 (19)基于FPGA/CPLD的通用异步通信接口UART建模与设计电子信息工程 2003080264廖泽雷指导教师冯昌昆【内容摘要】FPGA/CPLD是大规模集成电路技术发展的产物，是一种半定制的集成电路。

结合计算机软件技术（EDA技术）可以快速、方便地构建数字系统。

FPGA是电子设计领域中最具有活力和发展前途的一项技术，它的影响丝毫不亚于20世纪70年代单片机的发明和使用。

可以毫不夸张地讲，FPGA能完成任何数字器件的功能。

随着EDA软件和硬件描述语言(HDL)的进步, FPGA的开发周期越来越短,产品功能越来越强。

FPGA在复杂逻辑电路以及数字信号处理领域中扮演者越来越重要的角色。

UART（通用异步接受/发送器）是一种短距离串行传输接口。

在数字通信和控制系统中得到广泛应用。

本设计采用了多模块化实现方法，介绍了采用Verilog DHL硬件描述语言来开发基于FPGA/CPLD的通用异步通信接口UART的设计。

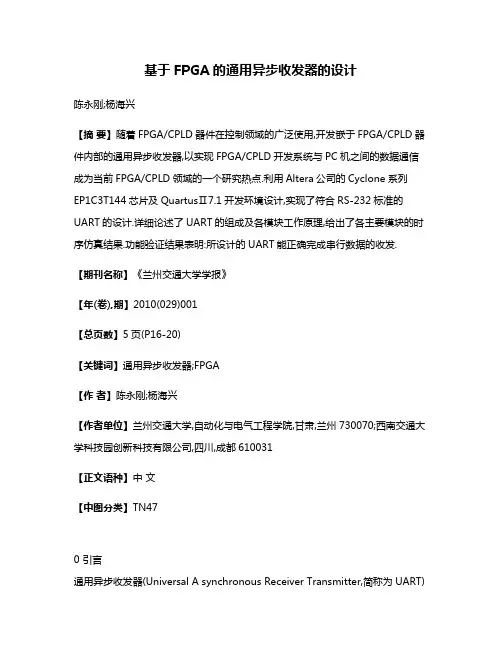

基于FPGA的通用异步收发器的设计陈永刚;杨海兴【摘要】随着FPGA/CPLD器件在控制领域的广泛使用,开发嵌于FPGA/CPLD器件内部的通用异步收发器,以实现FPGA/CPLD开发系统与PC机之间的数据通信成为当前FPGA/CPLD领域的一个研究热点.利用Altera公司的Cyclone系列EP1C3T144芯片及QuartusⅡ7.1开发环境设计,实现了符合RS-232标准的UART的设计.详细论述了UART的组成及各模块工作原理,给出了各主要模块的时序仿真结果.功能验证结果表明:所设计的UART能正确完成串行数据的收发.【期刊名称】《兰州交通大学学报》【年(卷),期】2010(029)001【总页数】5页(P16-20)【关键词】通用异步收发器;FPGA【作者】陈永刚;杨海兴【作者单位】兰州交通大学,自动化与电气工程学院,甘肃,兰州730070;西南交通大学科技园创新科技有限公司,四川,成都610031【正文语种】中文【中图分类】TN470 引言通用异步收发器(Universal A synchronous Receiver Transmitter,简称为UART)由于具有数据通信时需要的连线少,具有相关工业标准提供的标准的接口电平规范等优点,在工业控制领域被广泛采用[1-2].近年来,随着FPGA/CPLD器件在控制领域的广泛使用[1-3],开发嵌于FPGA/CPLD器件内部的通用异步收发器,以实现FPGA/CPLD开发系统与PC机之间的数据通信引起了FPGA/CPLD领域研究人员的关注.为此,基于FPGA器件设计了符合RS-232标准的UART,便于实现FPGA/ CPLD开发系统与PC机之间的串口数据交换.1 UART的组成及工作原理UART包含异步接收器和发送器,分别独立完成串行数据的发送和接收,收发两端各自有相互独立的定时时钟,两部分互不干扰,收方利用数据本身来进行同步.UART结构如图1所示.由图1可见,接收器和发送器中都包含有波特率发生器和数据位计数器模块.波特率发生器模块的功能是产生和RS-232通信所采用的波特率同步的时钟,以便按照RS-232串行通信的时序进行数据的接收和发送.设计中选择波特率为19 200 bit/s,则同步的波特率时钟频率为19 200 H z,周期为0.052 1 m s.数据位计数器模块主要用于帧数据的检测,采用收发数据的帧格式定义为:1位起始位、8位数据位和1位停止位,即10位二进制数为一帧.UART接收器在工作时,信号检测器一直监视RxD线上的电平,当RxD线上出现低电平时,通知串行接收控制器有数据需要接收,此时接收控制器启动移位寄存器、波特率发生器和数据位计数器.在波特率时钟的驱动下移位寄存器将RxD线上的电平值依次移入内部寄存器,当计数器的计数值达到10时表示一帧数据接收完成,这时接收控制器产生数据接收完成中断,并从接收的数据帧中提取出数据并锁存,供后续模块使用.UART发送器在工作时,发送信号检测器一直监视发送请求信号是否有效,若检测发送请求信号有效,则发送信号检测器停止接收发送请求.发送请求信号传到串行发送控制器后,控制器启动发送移位寄存器、波特率发生器和数据位计数器,在波特率时钟的驱动下,发送移位寄存器先发送一位起始位(逻辑0),然后将待发送的并行数据从最低位开始逐位发出,数据发送完后,再发送一位停止位(逻辑1).在移位寄存器移出一位逻辑值后数据位计数器加1,当数据位计数器记满10表示一帧数据发送完成,此时控制器停止各个辅助部件并且再次启动发送信号检测器,开始监视下一次发送请求.图1 UART结构框图Fig.1 Block diagram of UART2 UART主要组成模块的功能实现及仿真2.1 信号检测器接收信号检测模块的功能是检测RS-232输入端的信号,当有新的数据需要传输时通知串行接收控制器开始接收数据.发送信号检测模块的功能是当第一次的发送请求到来后先停止响应下一次发送请求,等到待发送的数据发送完成后由串行发送控制器将其复位,发送信号检测器才允许响应下一个发送请求.该模块主要为了解决串口发送数据速度较慢,如果发送请求频率过高,那么就可能出现没有完成第一次发送请求响应就开始响应第二次发送请求的情况.图2a、图2b分别为接收及发送信号检测器的时序仿真结果,由图2a可知,接收信号检测器在复位后开始监视RxD线上的信号,当RxD上第一次出现低电平时new_data信号有效,说明有数据需要接收,之后信号检测器停止监视RxD线上的电平信号,直到控制器向其发送复位信号后,再次启动监视功能,进行下一次有效信号的捕捉.由图 2b可知,发送信号检测器在复位后开始检测send信号,当send第一次有效时,该次的发送请求将保持,直到复位信号到来后结束,这时就可以允许响应第二次的发送请求.图2 信号检测器的时序仿真结果Fig.2 Tim ing simu lation results of signal detector2.2 串行接收/发送控制器串行接收/发送控制器模块的功能是协调它们各自的辅助子模块正常工作.这两个模块均采用状态机[4-5]方式进行描述,图3a、图3b所示分别为接收及发送控制器的状态转换图.图3 接收及发送控制器的状态转换图Fig.3 States transformation chart for controller of recep tion and transm ission由图3可知串行接收控制器状态机由空闲uart _idle、接收uart_rec和接收完成uart_end_rec3种状态组成.串行发送控制器状态机由空闲uart_idle和发送uart_send两个状态组成.图4a、图4b分别为串行接收和发送控制器的时序仿真结果.图4 串行控制器的时序仿真结果Fig.4 Tim ing simu lation results of series controllers从图4a可知接收一帧数据时,串行接收控制器的工作时序.当状态机处于空闲状态时,不断地从nb端口检测接收信号检测器输出new_data信号是否为高电平并且从reset_parts输出低电平使得需要复位的模块复位,从reset_dog输出高电平使得信号检测模块处于开启状态,从en_parts输出低电平使得需要停止的模块停止工作.当nb端检测到有效信号时,就进入接收状态.当状态机处于接收状态时,先使各个模块的复位信号变为无效,使能信号有效,然后不断地检测帧数据检测信号ovf,当ov f信号有效时使各个模块的复位信号变为有效,使能信号无效并且从recv端口输出接收完成信号,最后进入接收完成状态.当状态机处于接收完成状态时,它使信号检测器复位,并且让 recv变为低电平,最后转入空闲状态.从图4b可知发送一帧数据时串行发送控制器的工作时序.在空闲状态时,该模块将reset_dog置高来允许发送信号检测器接收发送请求,将en_cnt置低使数据位计数器停止计数,将en_mov置低使发送移位寄存器停止发送.然后不断地检测send信号的有效性(高电平有效),若send信号有效就转入发送状态.在发送状态时,该模块就使en_cnt和en_ m ov信号有效来启动数据位计数器和发送移位寄存器进行数据的发送,然后不断地检测帧数据检测信号ovf,一旦ovf信号有效就使en_cnt和en_mov信号无效来停止数据位计数器和发送移位寄存器工作,并且将 reset_dog 信号置低来复位发送信号检测器,最后将状态转入空闲状态.图4a、图4b所示接收及发送控制器的时序仿真结果表明所设计的串行控制器具有正确的工作时序.2.3 接收/发送移位寄存器接收移位寄存器的基本工作原理是在波特率时钟信号的驱动下依次将接收到的数据移入内部寄存器,为锁存器提供锁存数据,实现串并转换.发送移位寄存器的功能是在波特率时钟的驱动下将待发送的并行数据从低位开始逐位的从 TxD移出,实现并串转换,并且在数据发送开始及结束时发送一个起始位(逻辑0)及停止位(逻辑1).图5 移位积存器的时序仿真结果Fig.5 Tim ing simulation results of shift-registers图5a、图5b分别为接收及发送移位寄存器的时序仿真结果,由图5a可以看出,加在RS-232的RxD端的二进制序列10010010(92 H)信号随着波特率时钟依次移入了接收移位寄存器的data_out数据接收端.由图5b可以看出,在波特率时钟baud_clk的驱动下,起始位、待发送数据data(4DH,二进制序列为01001101),停止位依次被传送到信号线TxD上.3 UART功能验证为了验证UART功能,将FPGA的串口和PC机的串口用串口线连接,然后将FPGA 的配置文件下载到FPGA中.数据接收完成的中断信号直接连接到发送模块的发送请求端,以使接收模块接收的数据再通过发送模块发送出去,下载配置文件成功后,打开串口调试助手,选择端口为COM 1、波特率为19 200 bit/s、数据位8、停止位1、校验位None,然后打开串口如图6所示,在发送编辑框中输入一些字符(“我的UART控制器”),然后点击发送就会在接收窗口中看到所发的字符.图6 UART功能验证Fig.6 Function verified result of UART4 结论利用A ltera公司的Cyclone系列EP1C3T144芯片及QuartusⅡ7.1开发环境,设计了UART.各模块时序仿真及UART功能验证结果表明所设计的UART能正确完成串行数据的收发.将所设计的UART功能块移植于可控正弦信号发生器的设计中,顺利实现了PC机通过UART与FPGA中正弦信号发生器模块的通信,完成了PC 机对正弦信号波形的控制及显示.利用FPGA器件实现UART,具有设计灵活、便于移植等特点,具有广阔的应用前景.参考文献:【相关文献】[1] 任艳颖,王彬.IC设计基础[M].西安:西安电子科技大学出版社,2003.[2] 潘松,黄继业,曾毓.SOPC技术实用教程[M].北京:清华大学出版社,2005.[3] 张彩珍.步进控制电路的一种CPLD实现方案[J].兰州交通大学学报,2004,23(6):97-100.[4] 潘松,黄继业.EDA技术与VHDL[M].北京:清华大学出版社,2007.[5] 侯伯亨,顾新.VHDL硬件描述语言与数字逻辑电路设计[M].西安:西安电子科技大学出版社,2004.。

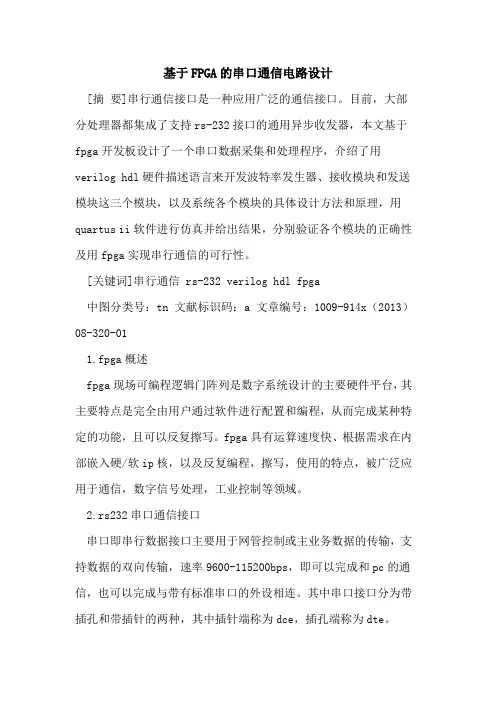

基于FPGA的串口通信电路设计[摘要]串行通信接口是一种应用广泛的通信接口。

目前，大部分处理器都集成了支持rs-232接口的通用异步收发器，本文基于fpga开发板设计了一个串口数据采集和处理程序，介绍了用verilog hdl硬件描述语言来开发波特率发生器、接收模块和发送模块这三个模块，以及系统各个模块的具体设计方法和原理，用quartus ii软件进行仿真并给出结果，分别验证各个模块的正确性及用fpga实现串行通信的可行性。

[关键词]串行通信 rs-232 verilog hdl fpga中图分类号：tn 文献标识码：a 文章编号：1009-914x（2013）08-320-011.fpga概述fpga现场可编程逻辑门阵列是数字系统设计的主要硬件平台，其主要特点是完全由用户通过软件进行配置和编程，从而完成某种特定的功能，且可以反复擦写。

fpga具有运算速度快、根据需求在内部嵌入硬/软ip核，以及反复编程，擦写，使用的特点，被广泛应用于通信，数字信号处理，工业控制等领域。

2.rs232串口通信接口串口即串行数据接口主要用于网管控制或主业务数据的传输，支持数据的双向传输，速率9600-115200bps，即可以完成和pc的通信，也可以完成与带有标准串口的外设相连。

其中串口接口分为带插孔和带插针的两种，其中插针端称为dce，插孔端称为dte。

3.串口通信的verilog hdl实现本设计要求在fpga开发板上实现波特率为115200bps，停止位为1比特、1比特校验位的串口通信，并要求和pc机通过串口调试助手完成双向通信。

3.1波特率发生器模块的verilog hdl实现波特率发生器实际上是一个分频器，从给定的系统时钟频率得到要求的波特率。

一般来讲，为了提高系统的容错性处理，要求波特率发生器的输出时钟为实际串口数据波特率的n倍，n可以取值为8、16、32、64等。

在本设计中，系统的时钟为50mhz，取n为16，则分频系数为50000000/（16*115200）=27.127，取整为27。

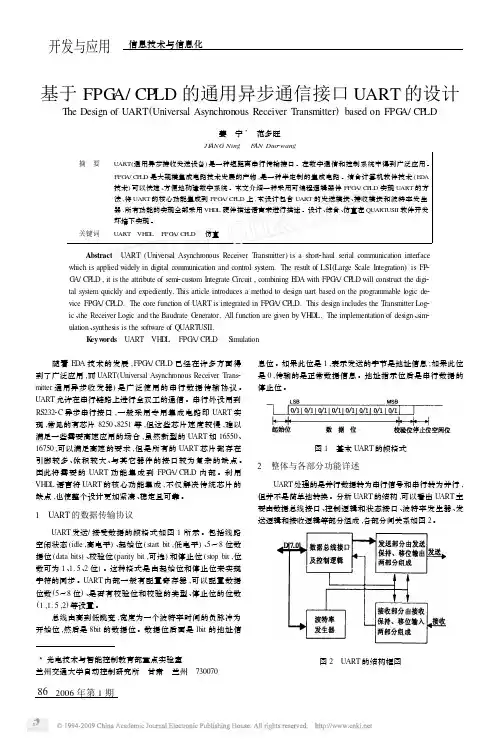

基于FPG A/CP LD 的通用异步通信接口UART 的设计The Design of UART (Universal Asynchronous Receiver Transmitter )based on FPG A/CP LD姜　宁3　范多旺JIANG Ning F AN Duo 2wang摘　要　UART (通用异步接收发送设备)是一种短距离串行传输接口。

在数字通信和控制系统中得到广泛应用。

FPG A/CP LD 是大规模集成电路技术发展的产物,是一种半定制的集成电路。

结合计算机软件技术(E DA技术)可以快速、方便地构建数字系统。

本文介绍一种采用可编程逻辑器件FPG A/CP LD 实现UART 的方法,将UART 的核心功能集成到FPG A/CP LD 上,本设计包含UART 的发送模块、接收模块和波特率发生器,所有功能的实现全部采用VH D L 硬件描述语言来进行描述。

设计、综合、仿真在QUART USII 软件开发环境下实现。

关键词　UART VH D L FPG A/CP LD 仿真 Abstract UART (Universal Asynchronous Receiver T ransmitter )is a short 2haul serial communication inter face which is applied widely in digital communication and control system.The result of LSI (Large Scale Integration )is FP 2G A/CP LD ,it is the attribute of semi 2custom Integrate Circuit ,combining E DA with FPG A/CP LD will construct the digi 2tal system quickly and expediently.This article introduces a method to design uart based on the programmable logic de 2vice FPG A/CP LD.The core function of UART is integrated in FPG A/CP LD.This design includes the T ransmitter Log 2ic 、the Receiver Logic and the Baudrate G enerator.All function are given by VH D L.The im plementation of design 、sim 2ulation 、synthesis is the s oftware of QUART USII.K eyw ords UART VH D L FPG A/CP LD S imulation3光电技术与智能控制教育部重点实验室兰州交通大学自动控制研究所　甘肃　兰州　730070 随着E DA 技术的发展,FPG A/CP LD 已经在许多方面得到了广泛应用,而UART (Universal Asynchronous Receiver T rans 2mitter 通用异步收发器)是广泛使用的串行数据传输协议。

基于FPGA实现异步串行通信佚名【摘要】为了适应全数字化自动控制更加广泛的应用，采用现场可编程门阵列（FPGA）对异步串行通信控制器（UART）进行多模块的系统设计的方法，使串口通信的集成度更高。

对UART系统结构进行了模块化分解，可分为三个模块：FPGA波特率发生器控制模块、FPGA数据发送模块及数据接收模块。

采用Verilog语言描述硬件功能，利用Xilinx公司的FPGA芯片，在Xilinx ISE Design Suite 13.4环境下进行设计、编译、综合、下载。

采用第三方仿真工具ModelSim进行模拟仿真。

%In order to adapt to the widely applications of full digital automatic control,a multi⁃module system is designed with FPGA for UART,to make the integration level of the serial communication higher. The UART system structure is discom⁃posed into three modules:FPGA baud rate generator control module,FPGA data sending module and the data receiving mod⁃ule. The hardware functionality is described by Verilog language. By using FPGA chip of Xilinx,the design,compiling,synthe⁃sis and download could be completed in Xilinx ISE Design Suite 13.4 environment. The simulation is conducted by ModelSim.【期刊名称】《现代电子技术》【年(卷),期】2013(000)013【总页数】3页(P71-73)【关键词】FPGA;UART;多模块;Verilog;Xilinx ISE【正文语种】中文【中图分类】TN911-34异步串行通信（UART）是一种广泛应用的串行数据传输协议，UART[1-3]的要求是传输线少，可靠性高而且传输距离远。

基于FPGA的异步串口通信技术一、异步串口通信技术综述：接口通信技术是通信的主要研究领域之一，从数字通信的角度来看，当前主流接口通信技术分为串行通信和并行通信两种。

卫星通信和常见的USB接口通信一般都是采用串口通信技术。

微机系统与其外部I/O设备的接口，如RS232、RS422、RS485等，都是采用串口通信协议。

所谓串行通信，是指两个设备之间，以一个字节（8bit）为一个单位逐位按顺序传送信息，这样可大幅度节省总线资源。

由于使用的是按位传送，即每次只传送一个数据状态，因此使用串行接口的两个设备之间最少可以只使用一根数据线（如果是半双功或是双功情况下，应至少有两根数据线）。

这种接口通信技术的优点是成本较低，但传送距离较远。

与此相对的是并行通信技术，所谓并行通信是指两个设备之间有至少8根数据线（单工情况），在同一时间内8根数据线同时传送数据，这样一次就完成了1个字节的传送。
