火电厂热控自动化概述课件

火力发电厂中的热控自动化技术摘要：当前科学技术不断的进步，自动化控制系统广泛应用到实践中，对于工业生产以及经营产生积极的作用，可以切实提高火电厂热工运行效率，促进综合效益的提升。

为了能够更好的发挥出电气自动化控制系统的优势，结合目前的火电厂热工系统的管控要求，寻找全新的发展道路。

因此，本文主要研究火力发电厂热控自动化技术，为我国的火电厂全面的发展和进步产生积极的促进作用。

关键词：火电厂；热工自动化；应用引言：火电厂在热工自动化系统中安装智能化的控制系统，采取分层递阶的控制性措施、模糊控制措施以及神经系统控制系统，考虑到热工自动化系统的运行特点以及要求，采用专业性的智能化控制方式，确保整个系统可以稳定的运行。

随着现代科学技术不断发展，智能化发展加速，智能控制技术在火电厂热工自动化控制的作用日益显现出来，提高自动化控制水平，对火电厂的全面发展产生积极的意义。

1 热工自动化技术概述随着当前科学技术不断发展，火电厂机组的建设速度加快，要想进行全面的内部控制，确保发电机组可以正常的运行，发挥出各个机组的运行性能，就要采取必要的措施进行发电机组的有效控制。

发电厂的热工自动化技术就是通过使用自动化控制系统以及自动化仪器进行发电厂的自动保护、自动报警以及自动控制。

在发电厂的热工自动化技术应用之下，可以有效的节约人力、物力以及劳动强度，还能提高机组的运行效率，保证发电厂的供电质量合格。

2.火电厂热工自动化对自动控制技术的应用2.1热工自动化技术自动控制理论的合理应用，就是在生产环节应用外加设备的方式提高生产设备运行状态，并且按照规定的设计参数开展自动生产。

而热工自动化技术应用下，通过可控化理论、信息技术、电子信息等技术进行火电厂参数的控制，而可以生产阶段参数的调整，达到自动化生产安全性要求，使用较少的资源可以生产更多的电能。

自动控制理论在投入使用后，确保火电厂的汽机、辅助设备等生产系统可以稳定的运行，达到高效、安全性标准，给企业带来较高的经济效益，也会产生较高社会效益。

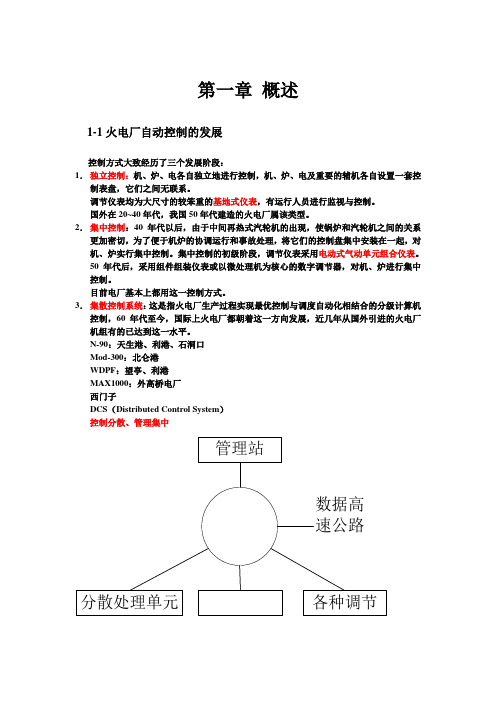

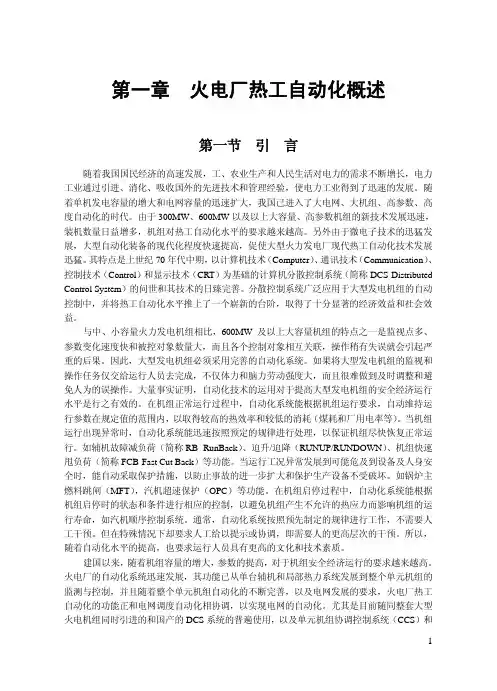

第一章概述1-1火电厂自动控制的发展控制方式大致经历了三个发展阶段：1．独立控制：机、炉、电各自独立地进行控制，机、炉、电及重要的辅机各自设置一套控制表盘，它们之间无联系。

调节仪表均为大尺寸的较笨重的基地式仪表，有运行人员进行监视与控制。

国外在20~40年代，我国50年代建造的火电厂属该类型。

2．集中控制：40年代以后，由于中间再热式汽轮机的出现，使锅炉和汽轮机之间的关系更加密切，为了便于机炉的协调运行和事故处理，将它们的控制盘集中安装在一起，对机、炉实行集中控制。

集中控制的初级阶段，调节仪表采用电动式气动单元组合仪表。

50年代后，采用组件组装仪表或以微处理机为核心的数字调节器，对机、炉进行集中控制。

目前电厂基本上都用这一控制方式。

3．集散控制系统：这是指火电厂生产过程实现最优控制与调度自动化相结合的分级计算机控制，60年代至今，国际上火电厂都朝着这一方向发展，近几年从国外引进的火电厂机组有的已达到这一水平。

N-90：天生港、利港、石洞口Mod-300：北仑港WDPF：望亭、利港MAX1000：外高桥电厂西门子DCS（Distributed Control System）控制分散、管理集中1-2火电厂的主要控制系统七大系统：1.协调控制系统（CCS）：Coordinate Control System包括各子系统（水位、汽温、燃烧）2.锅炉安全监控系统（FSSS）或称燃烧管理系统（BMS），FSSS即：Furnace Safeguard Supervisory System or Burner Management System包括吹扫、油、煤层启动，MFT（main fuel trip）3.顺序控制系统（SCS）：Sequence Control System负责电厂中所有辅机的启停4.汽机数字电液调节系统（DEH）：Digital Electric drain Regulate System根据外界对电厂的负荷要求，确定汽机调门的开度。

电厂热工自动化技术日期:目录•电厂热工自动化技术概述•电厂热工自动化系统组成及功能•电厂热工自动化设备及技术•电厂热工自动化系统设计与优化•电厂热工自动化技术面临的挑战与解决方案•电厂热工自动化技术发展趋势与展望电厂热工自动化技术概述电厂热工自动化技术是指利用自动化仪表、控制系统、计算机等设备和技术，对火力发电厂的热力系统进行监测、控制和优化，以提高发电效率、保障生产安全和降低运行成本。

定义自动化技术贯穿于电厂的整个生产过程中，具有复杂性、高精度性、高可靠性等特点。

通过对热力系统的实时监测和控制，能够实现电厂的节能减排、提高效率和降低成本等目标。

特点定义与特点第一阶段（20世纪初-20世纪60年代）初始发展阶段，主要特点是手工操作和简单仪表控制，生产过程以经验为主导。

电厂热工自动化技术的发展历程第二阶段（20世纪60年代-20世纪80年代）自动化技术开始进入快速发展阶段，出现了许多自动化设备和控制系统，如DCS、PLC等，生产过程逐渐实现半自动化。

第三阶段（20世纪80年代至今）自动化技术进入高级发展阶段，计算机技术、信息技术和人工智能等技术的广泛应用，使得电厂的自动化水平不断提高，生产过程实现高度自动化。

电厂热工自动化技术的应用场景包括锅炉、汽轮机、发电机等主要设备的监测和控制，以及燃烧系统、给水系统、蒸汽系统等辅助系统的控制。

火电厂的热力系统通过对单元机组的整体协调控制，实现锅炉和汽轮机的优化运行，提高机组整体效率。

单元机组协调控制系统包括燃烧自动控制、给水自动控制、蒸汽温度自动控制等，通过对锅炉各参数的控制，实现锅炉的高效运行。

锅炉自动控制系统包括转速自动控制、负荷自动控制、凝汽器真空度自动控制等，通过对汽轮机各参数的控制，保证汽轮机的稳定运行。

汽轮机自动控制系统电厂热工自动化系统组成及功能测量系统能够实现对电厂热工过程中各种温度的精确测量，包括热电偶、热电阻等温度传感器以及相应的数据采集装置。
