缓和曲线知识与计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形 , 是道路平面线形要素之一。
1 ．缓和曲线的作用1 ）便于驾驶员操纵方向盘2 ）乘客的舒适与稳定，减小离心力变化3 ）满足超高、加宽缓和段的过渡，利于平稳行车4 ）与圆曲线配合得当，增加线形美观2 ．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0 °均匀地增加到圆曲线上。
S=A2/ρ（ A ：与汽车有关的参数）ρ=C/s C=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3 ．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R ， lh =s 则 lh=A2/R4 ．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1 ）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ ρ ,as= Δ a/t ≤ 0.62 ）依驾驶员操纵方向盘所需时间求缓和曲线长度 (t=3s)3 ）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
4 ）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3° ——29° 之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5 ．直角坐标及要素计算1 ）回旋线切线角（ 1 ）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

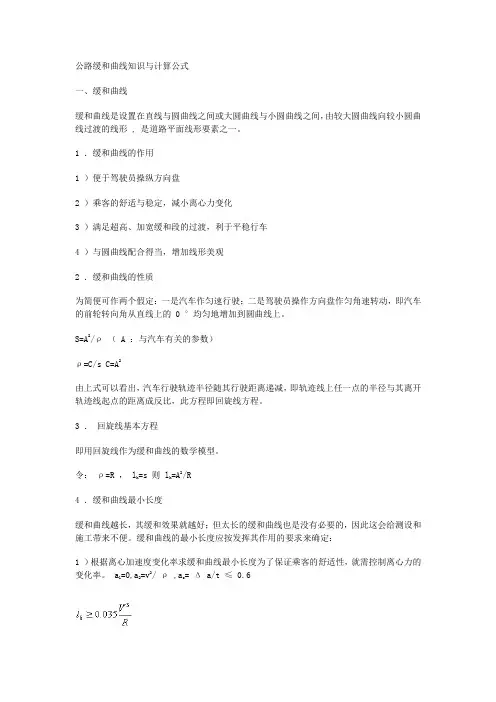

公路缓和曲线知识与计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形 , 是道路平面线形要素之一。
1 ．缓和曲线的作用1 ）便于驾驶员操纵方向盘2 ）乘客的舒适与稳定，减小离心力变化3 ）满足超高、加宽缓和段的过渡，利于平稳行车4 ）与圆曲线配合得当，增加线形美观2 ．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0 °均匀地增加到圆曲线上。
S=A2/ρ（ A ：与汽车有关的参数）ρ=C/s C=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3 ．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R ， l h=s 则 l h=A2/R4 ．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1 ）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ ρ ,a s= Δ a/t ≤ 0.62 ）依驾驶员操纵方向盘所需时间求缓和曲线长度 (t=3s)3 ）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
4 ）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3° ——29° 之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5 ．直角坐标及要素计算1 ）回旋线切线角（ 1 ）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
● 圆曲线方法一：sin (1cos )180i i i i i i x R y R l R ϕϕϕπ⎧⎪=⎪=-⎨⎪︒⎪=⋅⎩——i l 为待定点i P 至起点间的弧长i ϕ为i l 所对的圆心角R 为曲线半径方法二：11802l A R π︒=⋅⋅ 2sin l R A =⋅00cos(/)sin(/)x x l A y y l A =+⋅+-⎧⎨=+⋅+-⎩起点方位角左减右加起点方位角左减右加——00(,)x y 为圆曲线起点坐标方法三：180l A R π︒=⋅ 00cos(/)sin(/)x x R B A y y R B A =+⋅+-⎧⎨=+⋅+-⎩——l 为圆曲线上任意一点距起点距离00(,)x y 为圆曲线圆心坐标B 为圆心到圆曲线起点的方位角，A 为任意点对应的圆心角● 缓和曲线522030406l x l R l ly Rl ⎧=-⎪⎪⎨⎪=⎪⎩——l 为曲线上任一点至起点的曲线长R 曲线半径0l 为缓和曲线全长圆曲线、缓和曲线计算方法1、直线段：先由JD1以及JD2的坐标算出JD1到JD2的方位角，即直线段方位角A ，故可算出HZ 、ZH 坐标及其直线段各点坐标。
2、缓和曲线：以HZ 、ZH 为起点，缓和曲线上任意一点离HZ 、ZH 距离为l ，利用公式522003040()6l x l R l l R ly Rl ⎧=-⎪⎪⎨⎪=⎪⎩为缓和曲线全长,为圆曲线半径算出该点的相对起点坐标，利用arctan y x算出该点相对起点的方位角B ，再根据线路走向及直线段方位角可算出该点的方位角C （顺时针加，逆时针减），用可求出该点相对起点的距离D ，最后用00cos sin x x D C y y D C =+⎧⎨=+⎩可求出该点的坐标。
（00(,)x y 为缓和曲线起点的坐标）3、圆曲线：用上述方法求出圆曲线两端点HY 、YH 坐标，算出HY 到YH 的方位角F ，以及两点间的距离E ，用12arccos ER可算出两端点连线与起点到圆心连线的夹角G ，根据线路走向求出起点到圆心的方位角H （H=F+/-G ），00(,)x y 圆曲线为起点坐标，根据00cos sin x x R H y y R H=+⎧⎨=+⎩，求出圆心坐标。
一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。
1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。
S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
发布日期：2012-01-31 作者：李秋生浏览次数：1494）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。

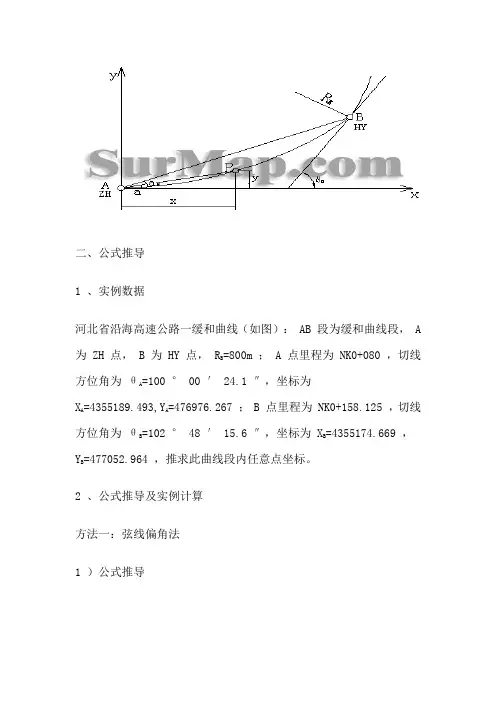

二、公式推导1 、实例数据河北省沿海高速公路一缓和曲线（如图）： AB 段为缓和曲线段， A 为 ZH 点， B 为 HY 点， R B=800m ； A 点里程为 NK0+080 ，切线方位角为θA=100 ° 00 ′ 24.1 ″，坐标为X A=4355189.493,Y A=476976.267 ； B 点里程为 NK0+158.125 ，切线方位角为θB=102 ° 48 ′ 15.6 ″，坐标为 X B=4355174.669 ，Y B=477052.964 ，推求此曲线段内任意点坐标。
2 、公式推导及实例计算方法一：弦线偏角法1 ）公式推导由坐标增量的计算方法我们不难理解，求一点坐标可以根据其所在直线的方位角以及直线上另一点的坐标和距待求点的距离。
所以我们可以利用 ZH 点，只要知道待求点距 ZH 点的距离（弦长 S ）和此弦与 ZH 点切线方位角的夹角（转角 a ），即可求出该点坐标。
根据回旋线方程 C=RL ，用 B 点数据推导出回旋线参数：C=RL S=800*78.125=62500 （ L S为 B 点至 ZH 点的距离）设待求点距 ZH 点距离为 L因回旋线上任意点的偏角β0=L2/2RL S, 且转角 a=β0/3 ，可得该点转角 a 。
（曲线左转时 a 代负值）。
根据缓和曲线上的弧弦关系 S=L-L5/90R2L S2，可以求出待求点至 ZH 点的弦长。
然后我们利用坐标增量计算公式可以推导出缓和曲线任意点坐标计算公式：X=X A+S*cos （θA+a ） =4355189.493+ （ L-L5/90R2L S2） *cos （θA+L 2/6RLS）Y=Y A+S*sin （θA+a ） =476976.267+ （ L-L5/90R2L S2） * sin （θA+L 2/6RLS）式中θA=100 ° 0 ′ 24.1 ″2 ）实例计算现在我们利用此公式计算桩号为 NK0+140 的坐标第一步，求出 L=140-80=60 米第二步，求出 a=180L2/6 π RL S=0 ° 33 ′ 00.14 ″第三步，求出 S=L-L5/90R2L S2=60-605/ （ 90*8002*78.1252） =59.998 第四步：将 a ， S 值代入缓和曲线计算公式，可求出桩号为 NK0+160 点的坐标为：X=4355178.501 ， Y=477035.249 。

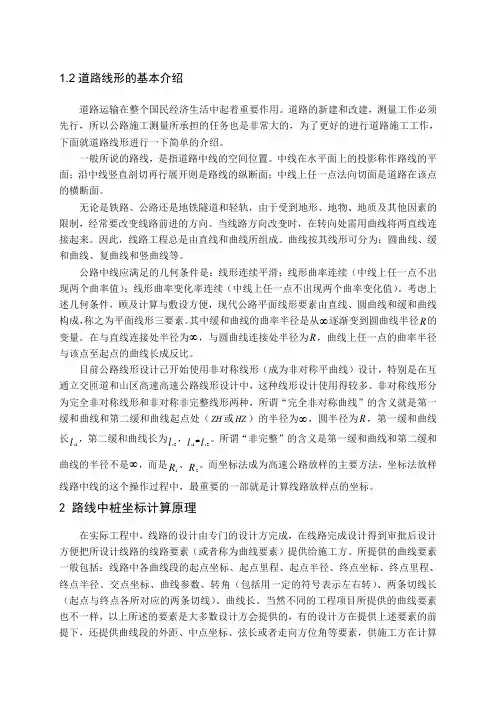

1.2道路线形的基本介绍道路运输在整个国民经济生活中起着重要作用。
道路的新建和改建，测量工作必须先行，所以公路施工测量所承担的任务也是非常大的，为了更好的进行道路施工工作，下面就道路线形进行一下简单的介绍。
一般所说的路线，是指道路中线的空间位置。
中线在水平面上的投影称作路线的平面；沿中线竖直剖切再行展开则是路线的纵断面；中线上任一点法向切面是道路在该点的横断面。
无论是铁路、公路还是地铁隧道和轻轨，由于受到地形、地物、地质及其他因素的限制，经常要改变线路前进的方向。
当线路方向改变时，在转向处需用曲线将两直线连接起来。
因此，线路工程总是由直线和曲线所组成。
曲线按其线形可分为：圆曲线、缓和曲线、复曲线和竖曲线等。
公路中线应满足的几何条件是：线形连续平滑；线形曲率连续（中线上任一点不出现两个曲率值）；线形曲率变化率连续（中线上任一点不出现两个曲率变化值）。
考虑上述几何条件，顾及计算与敷设方便，现代公路平面线形要素由直线、圆曲线和缓和曲线构成，称之为平面线形三要素。
其中缓和曲线的曲率半径是从∞逐渐变到圆曲线半径R 的变量。
在与直线连接处半径为∞，与圆曲线连接处半径为R ，曲线上任一点的曲率半径与该点至起点的曲线长成反比。
目前公路线形设计已开始使用非对称线形（成为非对称平曲线）设计，特别是在互通立交匝道和山区高速高速公路线形设计中，这种线形设计使用得较多。
非对称线形分为完全非对称线形和非对称非完整线形两种，所谓“完全非对称曲线”的含义就是第一缓和曲线和第二缓和曲线起点处（ZH 或HZ ）的半径为∞，圆半径为R ，第一缓和曲线长1s l ，第二缓和曲线长为2s l ，12s s l l ≠。
所谓“非完整”的含义是第一缓和曲线和第二缓和曲线的半径不是∞，而是1R 、2R 。
而坐标法成为高速公路放样的主要方法，坐标法放样线路中线的这个操作过程中，最重要的一部就是计算线路放样点的坐标。
2 路线中桩坐标计算原理在实际工程中，线路的设计由专门的设计方完成，在线路完成设计得到审批后设计方便把所设计线路的线路要素（或者称为曲线要素）提供给施工方。

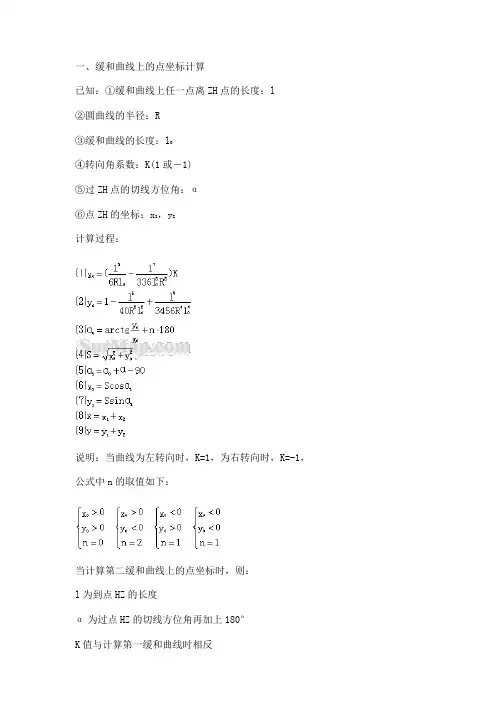

一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）——第一缓和曲线长度l1l——第二缓和曲线长度2——对应的缓和曲线长度lR——圆曲线半径R——曲线起点处的半径1——曲线终点处的半径R2——曲线起点处的曲率P1P——曲线终点处的曲率2α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i(上坡为“＋”，下坡为“－”)1(上坡为“＋”，下坡为“－”)②第二坡度：i2③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K③曲线终点桩号：K1④曲线起点坐标：x0，y⑤曲线起点切线方位角：α⑥曲线起点处曲率：P(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。
公路缓和曲线段原理及缓和曲线计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。
1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。
S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
说明：线路平面由圆曲线、缓和曲线、直线三个线元组成，通过坐标反算里程及偏距是施工测量必不可少的一步。
其中较难处理是缓和曲线部分，现将缓和曲线反算里程及偏距的思路及原理写出来，与各位测量同仁一起探讨，不妥之处敬请斧正。
1.平面缓和曲线四种类型及其切垂距和偏距计算模型左入左出右入右出把以上左转曲线和右转曲线公式进行整理分析。
左转：入缓和曲线（X-P）*cos（-β）+（Y-Q）*sin（-β）→D（Y-Q）*cos（-β）-（X-P）*sin（-β）→C出缓和曲线（X-P）*cos（β）+（Y-Q）*sin（β）→D（Y-Q）*cos（β）-（X-P）*sin（β）→C右转：入缓和曲线（X-P）*cos（β）+（Y-Q）*sin（β）→D（Y-Q）*cos（β）-（X-P）*sin（β）→C出缓和曲线（X-P）*cos（-β）+（Y-Q）*sin（-β）→D（Y-Q）*cos（-β）-（X-P）*sin（-β）→C假设变量W为曲线方向判别符号，且规定W=1为右转，W=-1为左转，旋转角β=K,则以上公式简化为：入缓和曲线（X-P）×cos（W×K）+（Y-Q）×sin（W×K）→D（Y-Q）×cos（W×K）-（X-P）×sin（W×K）→C出缓和曲线（X-P）×cos（-W×K）+（Y-Q）×sin（-W×K）→D（Y-Q）×cos（-W×K）-（X-P）×sin（-W×K）→C2.趋近法求算缓和曲线里程及偏距(以上推导公式的应用)HHQX1 (计算入缓和曲线里程及偏距)程序清单:X:?Y:?W:（输入切线坐标和线路转向参数，1为左转，-1为右转X－S ZH→L：（测点对应缓和曲线长，估计值D O：S ZH+(L-L5÷(40×R2×l012)+ L9÷(3456×R4×l014))→P: W×(L3÷(6×R×l01)- L7÷(336×R3×l013))→Q:90×L2÷(π×R×l01)→K: (X-P)×cos(W×K)+(Y-Q)×sin(W×K)→D: (Y-Q)×cos(W×K)-(X-P)×sin(W×K)→C: L+D →L: LpWhile Abs(D)≥0.001: （循环语句。
