卫星通信基础知识（六）卫星天线的方位仰角极化角要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。
1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。
从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。
我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。
所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。
卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。
如亚太6号卫星的星下点是位于赤道上的东经134度的位置。
我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。
卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。
图1是卫星的方位角示意图。
方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。
即可完成方位角的调整。
2、仰角 仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。
仰角的计算公式是： .-----------------⑵ 仰角的调整最好是用量角器加上一个垂针作成的仰角调整专用工具进行调整。
方位角和仰角的调整顺序是，先调整好仰角，在调整方位角。
3、极化角 国内或区域卫星一般都是线极化，线极化分为水平极化（以E‖表示）和垂直极化（以E⊥表示）。
卫星天线的方位、仰角、极化角要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。
1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。
从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。
我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。
所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。
卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。
如亚太6号卫星的星下点是位于赤道上的东经134度的位置。
我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。
卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。
图1是卫星的方位角示意图。
方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。
即可完成方位角的调整。
2、仰角仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。
仰角的计算公式是：. -----------------⑵仰角的调整最好是用量角器加上一个垂针作成的仰角调整专用工具进行调整。
方位角和仰角的调整顺序是，先调整好仰角，在调整方位角。
3、极化角国内或区域卫星一般都是线极化，线极化分为水平极化（以E‖表示）和垂直极化（以E⊥ 表示）。
怎样调整卫星电视接收天线!10
怎样调整卫星电视接收天线,
在调整卫星接收天线之前，应知道被收视卫星电视节目的下行频率、极化方式等参数，并首先将极化方式调整好，收到卫星信号后再细调极化。
调整卫星天线难度较大的是调方位角和仰角。
接收天线的方位角、仰角、极化方式调整好，以及卫星电视节目的接收参数要准确无误，才能获得高质量的图像。
求出方位角、仰角后，将天线调整到所接收卫星的方位角、仰角的位置，调整时可借助指南针和倾角仪来大致确定天线的方位角和仰角的数值，一般先调方位角，后调仰角。
天线方位角的粗调是以天线的立柱脚为中点，利用指南针确定正南方向，用量角器量出方位角度，转动天线指向方位角的大致位置。
天线仰角的粗调可以用一个半径较大的量角器和有重锤的细长绳参照图 3-22制作仰角测量仪。
用一根长绳将天线口径分成两个半圆，把测量仪的始边靠在天线口径的绳上，调整天线的仰角，使重锤线所指示的角度等于天线的仰角。
我国主要城市接收亚洲 2号、亚洲 3号、亚太 1A、鑫诺一号卫星的方位角及仰角，供读者参考。
从方位角的数值可以看出方位角的调试规律。
例如新疆和田市的经度为 79.94?，其方位角除亚太 2R 卫星外，其余均小于 90?，寻星时由正南往东调。
而黑龙江省绥芬河市的经度为 131.17?，其方位角除亚太 1A 卫星外，其余均大于 180?，寻星时由正南往西调。
如图 3-23所示。
在仰角、方位角、极化角调整好后，必要时可调整一下馈源安装的上下位置，保证馈源安装垂直度良好，并正好安装在抛物面焦点，使接收到的信号强度显示最大。
安庆部分卫星接收仰角、方位角、极化角参数<近似值）117.0 接收地纬度30.5注：方位角——正北为0度<也就是正南为180度），顺时针为增加<由南向西）。
仰角——水平为0度，向上增加。
偏馈天线实际仰角<铅垂线与长轴的夹角）正装时等于卫星仰角减去角度差<偏焦角）。
倒装时等于卫星仰角加上角度差<偏焦角）。
b5E2RGbCAP极化角——就是高频头相对于标准位置<C头，以高频头0刻度平行于地面<3点钟方向）为0度或者高频头0刻度垂直于地面<6点钟方向）为0度，ku头，0刻度对应高频头上的F头朝指向时间4：30位置<见下图），对于KU波段弯头来讲，把弯头长边与地面垂直规定为极化角0度。
）所旋转的角度，顺时针为正，逆时针为负。
极化角只是个理论值，实际操作时还要进行细调。
p1EanqFDPw中卫偏馈偏焦角：S035 0.35m 中卫天线偏焦角 24.62度 S040 0.40m 中卫天线偏焦角 24.62度 S046 0.46m 中卫天线偏焦角 24.62度 S055 0.50m 中卫天线偏焦角 24.62度 S060 0.60m 中卫天线偏焦角 22.75度 S065 0.65m 中卫天线偏焦角 24.62度 S075 0.75m 中卫天线偏焦角 22.75度 S080 0.80m 中卫天线偏焦角 24.62度 S085 0.85m 中卫天线偏焦角 24.62度 S090 0.90m 中卫天线偏焦角 24.62度S100 1.00m 中卫天线偏焦角 24.62度S120 1.20m 中卫天线偏焦角 24.62度S150 1.50m 中卫天线偏焦角 24.62度申明：所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
卫星天线⽅位⾓、仰⾓和极化⾓1、⽅位⾓：通常我们通过计算软件或在资料中得到的结果应该是以正南⽅向为标准，将卫星天线的指向偏东或偏西调整⼀个⾓度，该⾓度即是所谓的⽅位⾓。
⾄于到底是偏东还是偏西，取决于接收地与欲接收卫星之间的经度关系，以我们所在的北半球为例，若接收地经度⼤于欲接收卫星经度，则⽅位⾓应向南偏西转过某个⾓度；反之，则应向东转过某个⾓度。
正南⽅向⽤指南针来测定，但是由于地理南极和地磁场南极并⾮完全重合，所以选好⽅位⾓之后还得做⼀些修正才有可能接收到最强的卫星信号。
2、仰⾓：是天线轴线与⽔平⾯之间的夹⾓。
正馈天线的轴线很明确，是⾼频头所在位置与天线中⼼的连线；偏馈天线的轴线就没那么明确了，我仔细观察了偏馈天线的结构和形状，得出结论：轴线应该与⽀撑KU头的L型杆基本平⾏。
后来我照此结论去调节偏馈天线的仰⾓，结果调了两天也收不到76.5的亚太2R。
⼀直调到怀疑⾼频头是不是坏了，都准备再邮购⼀个新的⾼频头了，但是在那天下午，我突发奇想，想利⽤太阳光来检查⼀下偏馈天线的焦点位置，于是将L型杆对准太阳（调节天线位置，使得L型杆的在地⾯上的影⼦汇聚成⼀点），结果发现被天线反射的太阳光并没有会聚于⾼频头所在位置，⽽是在其上⽅⼀点的位置（⽤⼿在该位置可以接受到会聚的太阳光线，也可以据此来判定天线的聚焦性能），然后将天线仰⾓减⼩，使得光线会聚点正好在⾼频头所在位置，测量刚才两个不同位置下L型杆与⽔平⾯之间的夹⾓相差有⼗度左右。
⾄此⽅才恍然⼤悟原先为什么找不到那该死的亚太2R了：我所在地接收该星的仰⾓应为30度，那么L型杆与⽔平⾯之间的夹⾓应该调成20度左右（我是这样调节的：在L型杆上拴⼀根下挂重物的细绳，⽤量⾓器测量该线与L型杆之间的夹⾓θ，则L型杆与⽔平⾯之间的夹⾓必为90-θ，即只要调节θ，使之等于70度就可以了），⽽我将L型杆与⽔平⾯之间的夹⾓调成30度，然后作正负5度左右的调整，当然就找不到星星了！将该⾓度修正之后，在计算好的⽅位⾓附近适当调整，表明信号质量的红条⼦马上就窜了出来！那时候的感觉怎⼀个“爽”字了得！3、极化⾓：⽬前我们所能收视的卫星信号⼤多采⽤所谓的线极化⽅式传送，可以在同⼀个转发器中传送两个相互垂直且互不影响的两个信号，通常这两个⽅向为⽔平（H）和垂直（V）两个⽅向，由于位于⾚道上空的卫星经度与接收地经度⼀般并不相同，所以卫星发出的⽔平或垂直极化波到达接收地后极化⽅向会发⽣变化，所变化的⾓度即是所谓的极化⾓。

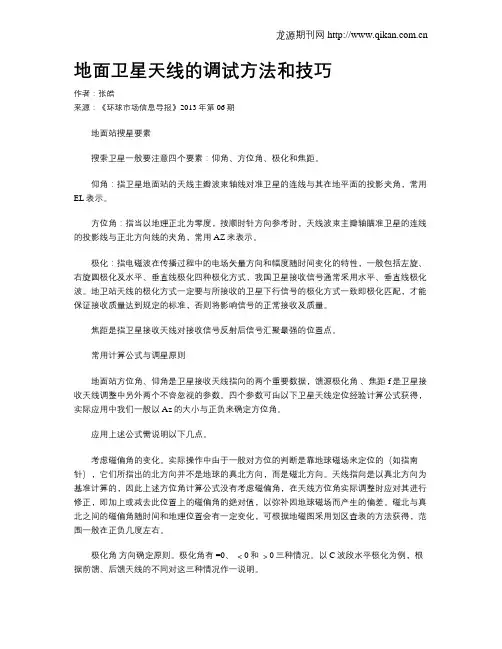

地面卫星天线的调试方法和技巧作者：张皓来源：《环球市场信息导报》2013年第06期地面站搜星要素搜索卫星一般要注意四个要素：仰角、方位角、极化和焦距。
仰角：指卫星地面站的天线主瓣波束轴线对准卫星的连线与其在地平面的投影夹角，常用EL表示。
方位角：指当以地理正北为零度，按顺时针方向参考时，天线波束主瓣轴瞄准卫星的连线的投影线与正北方向线的夹角，常用AZ来表示。
极化：指电磁波在传播过程中的电场矢量方向和幅度随时间变化的特性，一般包括左旋、右旋圆极化及水平、垂直线极化四种极化方式，我国卫星接收信号通常采用水平、垂直线极化波。
地卫站天线的极化方式一定要与所接收的卫星下行信号的极化方式一致即极化匹配，才能保证接收质量达到规定的标准，否则将影响信号的正常接收及质量。
焦距是指卫星接收天线对接收信号反射后信号汇聚最强的位置点。
常用计算公式与调星原则地面站方位角、仰角是卫星接收天线指向的两个重要数据，馈源极化角、焦距f是卫星接收天线调整中另外两个不容忽视的参数。
四个参数可由以下卫星天线定位经验计算公式获得，实际应用中我们一般以Az的大小与正负来确定方位角。
应用上述公式需说明以下几点。
考虑磁偏角的变化。
实际操作中由于一般对方位的判断是靠地球磁场来定位的（如指南针），它们所指出的北方向并不是地球的真北方向，而是磁北方向。
天线指向是以真北方向为基准计算的，因此上述方位角计算公式没有考虑磁偏角，在天线方位角实际调整时应对其进行修正，即加上或减去此位置上的磁偏角的绝对值，以弥补因地球磁场而产生的偏差。
磁北与真北之间的磁偏角随时间和地理位置会有一定变化，可根据地磁图采用划区查表的方法获得，范围一般在正负几度左右。
极化角方向确定原则。
极化角有 =0、﹤0和﹥0三种情况。
以C波段水平极化为例，根据前馈、后馈天线的不同对这三种情况作一说明。
若计算结果 =0，即接收点的经度与卫星的经度一致时，接收水平极化时，天线馈源的波导口窄边应与地平面平行；接收垂直极化时，天线馈源的波导口宽边应与地平面平行。
