浅谈电力系统的调压措施

试析电力系统的电压调整电力系统的电压调整是指在电力系统的运行中，根据负荷变化、设备投入和停机等因素的影响，调整电力系统的电压等级，以保证电力系统运行的安全稳定性。

本文将试析电力系统的电压调整的原理、策略以及实现手段。

原理电力系统的电压调整原理就是通过对电压等级的调整，让电力系统中的各种设备能够适应负荷的变化，从而使整个电力系统在正常运作的同时，保持电压合适，防止电压过高或者过低。

电力系统的电压调整主要是通过控制变压器和无功补偿设备等，来改变电力系统的电压等级。

变压器和无功补偿设备等的投入和停机将使系统的有功和无功损耗发生变化，以及有可能导致电压水平的波动，因此需要通过控制它们，来保持电力系统的电压稳定。

具体而言，电力系统的电压调整主要有以下原理：1.有序调压：通过不断调整变压器的绕比关系，改变变压器的输出电压，从而达到调整电功率、电压的目的；2.无序调压：即对电力系统按需求调整，逐个设备进行调整，以达到最佳的电力系统稳定；3.智能化调压：借助先进的智能化技术手段，通过精准的控制和计算，实现对电力系统的电压和稳定性的高效调整和控制。

策略电力系统的电压调整还需要根据不同情况制定相应的策略。

我们可以根据电力系统的特点和负荷特点，制定出不同的电压调整策略。

常用的电压调整策略如下：1.静态电压稳定策略：即通过调整无功源的容量大小，来对电力系统的电压进行调整，以达到稳定电力系统的目的。

2.动态电压稳定策略：通过调整无功器件的变化，对电力系统的电压进行动态调整。

3.有时电压稳定策略：通过考虑负荷变化情况，选取合适的变压器和无功补偿设备，以达到电力系统的稳定输出。

4.最优电压稳定策略：通过针对电力系统不同特点分析，建立适合的数学模型，选择最优解，达到最优的电力系统输出目的。

实现手段电力系统的电压调整可以借助各种手段来实现，常用的实现手段有以下几种：1.无功补偿：通过在电力系统中加入无功器，来对电力系统的电压进行调整；2.变压器控制：通过对变压器的控制，调整电力系统的电压等级；3.发电机调速控制：通过对发电机的调速控制，调整电力系统的电压和频率等级；4.稳压控制：通过对电力系统的稳压器进行控制，调整电力系统的电压等级；5.智能化技术：借助先进的智能化技术手段，通过精准的控制和计算，实现电力系统的电压和稳定性的高效控制和调整。

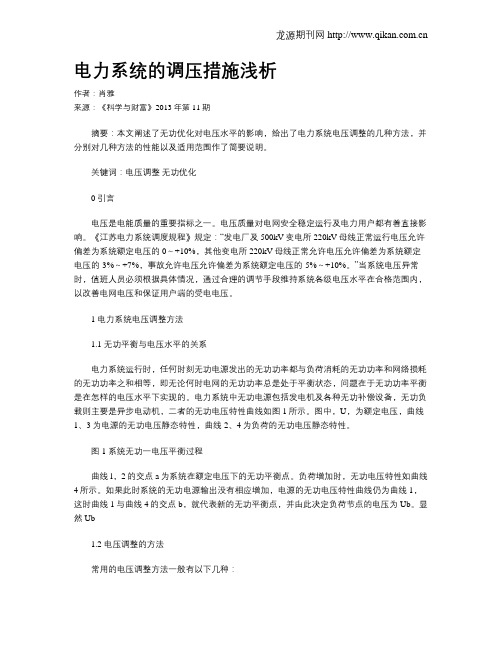

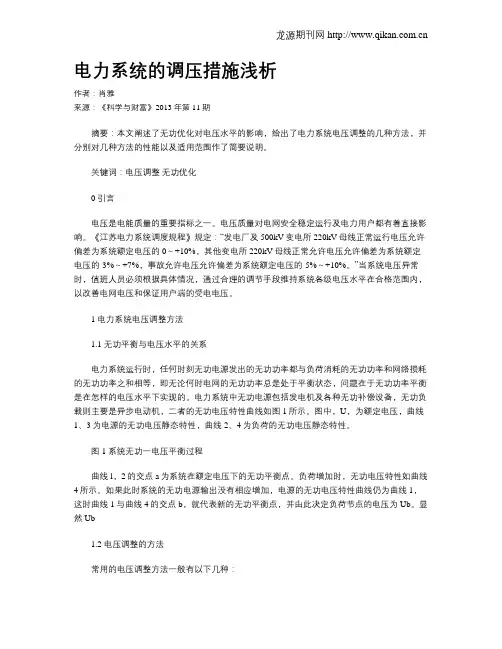

电力系统的调压措施浅析作者：肖雅来源：《科学与财富》2013年第11期摘要：本文阐述了无功优化对电压水平的影响，给出了电力系统电压调整的几种方法，并分别对几种方法的性能以及适用范围作了简要说明。

关键词：电压调整无功优化0 引言电压是电能质量的重要指标之一。

电压质量对电网安全稳定运行及电力用户都有着直接影响。

《江苏电力系统调度规程》规定：“发电厂及500kV变电所220kV母线正常运行电压允许偏差为系统额定电压的0～+10%，其他变电所220kV母线正常允许电压允许偏差为系统额定电压的-3%～+7%，事故允许电压允许偏差为系统额定电压的-5%～+10%。

”当系统电压异常时，值班人员必须根据具体情况，通过合理的调节手段维持系统各级电压水平在合格范围内，以改善电网电压和保证用户端的受电电压。

1 电力系统电压调整方法1.1 无功平衡与电压水平的关系电力系统运行时，任何时刻无功电源发出的无功功率都与负荷消耗的无功功率和网络损耗的无功功率之和相等，即无论何时电网的无功功率总是处于平衡状态，问题在于无功功率平衡是在怎样的电压水平下实现的。

电力系统中无功电源包括发电机及各种无功补偿设备，无功负载则主要是异步电动机，二者的无功电压特性曲线如图1所示。

图中，U，为额定电压，曲线1、3为电源的无功电压静态特性，曲线2、4为负荷的无功电压静态特性。

图1 系统无功一电压平衡过程曲线l，2的交点a为系统在额定电压下的无功平衡点。

负荷增加时，无功电压特性如曲线4所示。

如果此时系统的无功电源输出没有相应增加，电源的无功电压特性曲线仍为曲线1，这时曲线1与曲线4的交点b，就代表新的无功平衡点，并由此决定负荷节点的电压为Ub。

显然Ub1.2 电压调整的方法常用的电压调整方法一般有以下几种：（1）通过增减系统的无功功率进行调压。

如发电机调压、发电机改调相机、发电机进相运行调压、调相机、并联电容器、并联电抗器调压等；此方法适用于系统缺少无功功率或者有多余的无功功率的情况。

电力系统调压措施分析报告电力系统中必须严格控制电压的稳定性和波动性，以保证电力设备的安全稳定运行，同时减少电力损耗和节约能源。

本文将分析电力系统调压措施，包括调压过程、不同控制方法、调压设备的选用、调压效果的评估等方面，以期为电力系统调压提供参考。

一、调压过程电力系统调压的过程是指调节电压的大小和波动情况，以满足电力设备正常运行的需求。

在电力系统中，调压通常通过传统的控制电力变压器的方法进行实现。

电力变压器的铁芯中心是一个密封的磁路，在其周围绕制有沿闸流线圈和励磁线圈。

当励磁电流改变时，磁通量也会发生变化，这就产生了转换电压的效果。

电力系统调压的过程可以根据控制方法不同分为静态调压和动态调压两种模式。

静态调压是指通过改变电力变压器的励磁电流，使得电力系统的输出电压保持在一定的范围内。

调节过程比较简单，适用于稳定电力负载需求的情况。

动态调压则是在加速或减缓电力负荷运行时调节电力系统的电压。

在动态调压模式下，需要精确控制电力变压器的励磁电流大小和方向。

二、不同的调压控制方法电力系统调压可以根据控制方法不同分为手动调节和自动调节两类。

手动调节：电力系统的运维人员通过手动地调整电力变压器的励磁电流大小来控制电力系统的输出电压。

手动调节的缺点是工作量较大、效率低下、调节精度难以保证，不适用于大型电力系统的应用。

自动调节：自动调节是把电力系统中的控制设备与电子控制器相结合，形成一个完整的调压系统。

自动调节主要通过电子控制器采集传感器数据，经过预设好的控制参数，实现对电力变压器的调节控制。

自动调节的优点是动作速度更快、精确度更高、控制范围更广，适用于大型电力系统运行和维护。

三、调压设备的选用电力系统调压设备的选用主要取决于负载的性质和系统的实际情况。

目前市面上主要有三种调压设备可供选择：静态变压器、静止无功补偿装置、柔性直流输电。

静态变压器主要用于改变电力系统的输出电压，从而提高电力系统的调节能力和稳定性。

静态无功补偿装置则是通过电容或电感元件对电力系统的无功功率进行补偿，以提高电力传输的效率和稳定性。

电力系统的主要调压措施1、借改变发电机端电压调压特点：不用追加投资，调整方便。

应优先考虑。

由孤立发电厂直接供电的小系统或者机压负荷，调UG较易满足用户电压要求。

2、借改变变压器变比调压双绕组变压器的高压绕组和三绕组变压器的高、中压绕组都设有多个分接头。

分接头的调压方式为：停电调分接头一一无励磁调压（即普通）变压器。

带负荷调分接头一一有载调压变压器。

对应于变压器绕组额定电压UN的分接头常称为主接头或主抽头。

普通变压器的分接头数目：SN≤6300kVA,双绕组变压器的高压绕组有三个分接头：UN±5%,即1.05UN、UN、0.95UNSN>6300kVA,双绕组变压器的高压绕组有五个分接头：UN±2x2.5%三绕组变压器的高压绕组有多个分接头，中压绕组有三个分接头(UN±5%)有载调压变压器比普通变压器有更多的分接头，并且调节范围也大。

如：“软件园”变电所的变压器，SSZ-50000∕110±8x1.25%∕36.6±2x2.5%∕10.5kV双绕组降压变压器分接头的选择设高压侧实际电压为U1,变压器阻抗RT、XT已归算到高压侧，变压器低压绕组的额定电压为UT1,变压器高压绕组的分接头电压为UTH。

负荷变化时，^UT及U2都要变化，而分接头只能用一个，可以同时考虑最大、最小负荷情况：UTHmax-(U1maχ-∆UTmax)UT1∕U2maxUThmin=(U1min-AUTmin)UT1∕U2min然后取平均值：UTHav=(UTHmax+UTHmin)∕2根据计算的UTHav选择一个与它最接近的分接头，最后校验最大、最小负荷时低压母线的实际电压是否符合要求。

［例6-1］如下图，变压器阻抗RT+jXT=2.44+j40欧已归算到高压侧，最大、最小负荷时，通过变压器的功率分别为Smax=28+j14MVA和Smin=IO+j6MVA,高压侧的电压分别为UInIaX=IIOkV和U1nIin=I13kV,要求低压母线的电压变化不超过6.0〜6.6kV的范围，试选择分接头。

电力系统调压措施随着电力系统的不断发展，电力负荷的种类和数量不断增加，对电力系统的电压要求也越来越高。

因此，为了保证电力系统的稳定性和可靠性，必须采取适当的调压措施。

本文将对电力系统中的几种常见调压措施进行详细介绍和阐述。

一、变压器调压变压器是电力系统中最重要的调压设备，主要分为有载调压和无载调压两种方式。

有载调压是指变压器在运行状态下进行电压调整，可以通过改变变压器分接头位置来实现。

这种方式可以在短时间内完成电压调整，且不会对负荷造成影响。

无载调压是指变压器在停电状态下进行电压调整，通常需要将变压器退出运行，然后改变分接头位置，再进行重新投运。

这种方式操作简单，但需要停电进行，会对用户造成一定的影响。

二、串联电容补偿调压串联电容补偿调压是指在电力系统中串联电容器的调压方式。

通过在电网上串联电容器，改变电网的电气特性，从而达到调整电压的目的。

这种方式具有调压效果明显、技术成熟、维护方便等优点，但同时也存在一定的缺点，如容量较大、易受谐波影响等。

在应用中需要结合实际情况进行考虑，合理配置电容器和电压控制装置。

三、自动调压装置自动调压装置是一种基于现代控制技术的电压调整装置，可以根据电力系统的电压波动情况自动调整电压。

这种装置通常由传感器、控制器和执行机构等组成，能够快速响应电压波动，提高电压的稳定性。

但同时，自动调压装置也存在一定的缺点，如成本较高、需要专业维护等。

四、改变电力系统的运行方式改变电力系统的运行方式也是常见的调压措施之一。

通过改变电力系统的接线方式、运行参数等，可以调整系统的电压水平。

例如，在电力系统中增加无功补偿装置、调整发电机组的出力等，都可以达到调整电压的目的。

这种方式适用于电力系统整体电压水平的调整，但需要综合考虑电力系统的安全性和经济性等因素。

五、调整负载的运行特性调整负载的运行特性也是调压措施之一。

通过改变负载的功率因数、运行方式和控制方式等，可以调整电力系统的电压水平。

电力系统电压调整的措施
电力系统电压调整是确保电力供应稳定和保障设备正常运行的重要措施之一。

以下是常见的电力系统电压调整措施：
1.发电机调压器控制：发电机调压器是调整发电机输出电压的关键设备。

通过控制调压器的输出电压，可以调整发电机的电压，以满足电力系统的需求。

2.变压器控制：在输电过程中，变压器起到调整电压的作用。

通过调整变压器的变比，可以实现对电压的调整。

控制系统根据电网的负荷情况来调整变压器的变比，以保持正常的电压水平。

3.无功补偿设备：无功补偿设备，如无功补偿容器和STATCOM（静止同步补偿器），可以对电压进行补偿控制。

通过投入或退出无功补偿设备，可以调整系统的无功功率，并间接影响电压水平。

4.电力调度和功率平衡：电力系统的运营人员通过电力调度和功率平衡来控制电压。

根据负荷的变化和供需情况，调整发电机出力和负荷调度，以保持电力系统的稳定和电压水平的合理范围。

5.电压稳定控制器：电压稳定控制器是用于监测和自动调整电压的设备。

通过采集电网的电压信息，并根据预设的控制策略，自动调整发电机的励磁、变压器的变比以及无功
补偿设备的投入与退出，以维持电力系统的电压稳定。

调整电力系统电压的措施电力系统电压调整是电网运行过程中常见的问题，如果电压偏高或偏低都会对电网系统的稳定性和安全性产生影响。

因此，为保障电网的正常运行，需要采取一些措施来调整电力系统电压，下面就是一些常见的措施：1. 调整发电机的励磁电流在电力系统中，发电机的励磁电流会对电压产生影响。

当电压偏低时，要增加发电机的励磁电流，以提高发电机电压。

当电压偏高时，要减小发电机的励磁电流，以降低发电机电压。

因此，调整发电机的励磁电流是调整电力系统电压的重要手段之一。

2. 调节变压器的输出电压变压器是电力系统中常用的电压调整设备之一，通过调节变压器的输出电压，可以对电力系统的电压进行调整。

当电压偏低时，要增加变压器的输出电压；当电压偏高时，要减小变压器的输出电压。

调节变压器的输出电压可以通过调整变压器的控制电路或调整变压器的连接组数来实现。

3. 调整无功补偿装置在电力系统中，无功补偿装置可以用来调整电网系统的电压。

当电压偏低时，可以通过启动无功补偿装置来提高电网的电压。

当电压偏高时，可以通过关闭无功补偿装置来降低电网的电压。

因此，使用无功补偿装置可以有效地调整电力系统的电压。

4. 调整负荷负荷大小是影响电力系统电压的因素之一。

当负荷过大时，会导致电压下降；当负荷过小时，会导致电压升高。

因此，在调整电力系统电压时，需要根据实际负荷情况进行合理地调整。

对于负荷过大的情况，需要采取措施减小负荷；对于负荷过小的情况，需要采取措施增加负荷。

5. 定期进行检查和维护定期检查和维护电力设备是保障电力系统稳定运行的重要措施之一。

在检查和维护中，可以发现电力设备的故障和异常情况，及时采取措施进行修理和更换，以保证电力设备的正常运行。

定期维护还可以提高电力设备的使用寿命，降低故障率和维修成本，保障电力系统的安全可靠运行。

以上就是一些常见的调整电力系统电压的措施。

在电力系统的日常运行和维护中，需要根据实际情况合理地采取这些措施，保障电力系统的安全、稳定、可靠运行。

电力系统调压的基本措施
电力系统调压的基本措施有：
一、调节变压器的电压容量
1、调节电压容量：在电力系统中，变压器是最重要的电压调节设备，其调节电压容量可以有效提高或降低电压。

2、增加或减少变压器额定容量：可以通过调节变压器的额定容量，即增加或减少过负载，来改变电压水平。

二、增加或减少系统的电容量
1、增加电容量：为了降低电压，可以增加电力系统中的电容器容量，以减轻负载和降低系统的额定电压。

2、减少电容量：当电压太高时，可以减少电力系统中的电容容量，以便减轻负载和增加系统的额定电压。

三、调节发电机及策略电压
1、调节发电机：可以通过改变发电机的调速器来调节发电机的额定电
压，以改变电力系统的电压水平。

2、策略电压调节：采取正确的调压手段和有效的策略电压调节，可以
根据实际用电需求，有效控制和调整电力系统的电压水平。

四、变压器控制
1、变压器空载操作：可以通过改变变压器的空载操作来调节电压水平，特别是冷变压器，可以通过改变电磁励磁结构来实现电压调节。

2、变压器重合闸操作：可以通过重合闸操作来调节变压器的电压，特
别是冷变压器，可以通过改变变压器的主控电磁断路器组合和重合闸
操作来实现电压调节。

调整电力系统电压的措施
电力系统电压调整是电力系统运行中的重要环节，它不仅影响着电力
系统的安全运行，而且也影响着电力系统的经济运行。

因此，电力系
统电压调整措施的科学性和合理性对于电力系统的安全运行和经济运
行至关重要。

首先，电力系统电压调整措施应该以系统安全为前提，确保电力系统
的安全运行。

电力系统的电压调整措施应该符合电力系统的设计要求，确保电力系统的安全运行，避免发生电力系统的故障和事故。

其次，电力系统电压调整措施应该以系统经济运行为目标，确保电力
系统的经济运行。

电力系统的电压调整措施应该符合电力系统的经济
运行要求，确保电力系统的经济运行，有效地提高电力系统的运行效率，降低电力系统的运行成本。

此外，电力系统电压调整措施应该考虑电力系统的可靠性，确保电力
系统的可靠运行。

电力系统的电压调整措施应该符合电力系统的可靠
性要求，确保电力系统的可靠运行，有效地提高电力系统的可靠性，
确保电力系统的安全运行。

最后，电力系统电压调整措施应该考虑电力系统的环境保护，确保电
力系统的环境友好。

电力系统的电压调整措施应该符合电力系统的环
境保护要求，确保电力系统的环境友好，有效地减少电力系统的环境
污染，保护电力系统的环境质量。

总之，电力系统电压调整措施应该以系统安全、经济运行、可靠性和
环境保护为目标，确保电力系统的安全运行、经济运行、可靠运行和
环境友好。

只有采取合理的电力系统电压调整措施，才能保证电力系统的安全运行和经济运行，提高电力系统的可靠性和环境友好性。
