浅谈电力系统的调压措施1 改变发电机的励磁调压改变发电机的励磁电流,可以改变发电机的电动势和端电压。
为了减少用户端电压变化的幅度,可以采用在最大负荷时,增加发电机的励磁电流,提高发电机的端电压,从而升高用户的端电压;最小负荷时,减少发电机的励磁电流,降低发电机的端电压,从而降低用户的端电压。
发电机端电压的调节范围是其额定值的±5%,在此变动范围内,它能够以额定功率运行。
在发电机不经升压直接用发电机电压向用户供电的简单系统中,如供电线路不很长、线路上的电压损耗不很大,一般就借调节发电机励磁改变其母线电压。
但是发电机通过较长线路、多电压等级输电,此时最大、最小负荷时电压损耗之差往往大于5%;而发电机的机端负荷允许发电机的电压调整范围为5%～0,所以满足不了远方负荷的要求。
另外,在多机系统中,调整个别发电机的母线电压,实际上是改变发电机间无功分配,与无功备用、无功的经济分配有矛盾。
因此,发电机的调压仅作辅助措施。
2 改变变压器的变比调压改变变压器的变比调压就是根据调压要求适当选择变压器的分接头电压。
变压器的低压绕组不设分接头,双绕组变压器分接头设在高压绕组,三绕组变压器的高、中压绕组都设有多个分接头。
改变变压器的变比可以升高或降低次级绕组的电压。
它分两种方式,即无载调压和有载调压。
2.1 无载调压所谓无载调压,即是不带负荷调压,这种调压必须在变压器断开电源之后停电操作,改变变压器分接头,达到调整二次电压的目的。
因为无载调压时需要停电,所以这种调压方式适用于季节性停电的变(配)电站。
2.2 有载调压有载调压变压器可以在带负荷运行的条件下切换其分接头,而且调压范围也较无载调压变压器大,调压级数多,调压范围可达额定电压的20%～30%。
所以在110kV及以上变压器得到广泛应用,并在农网中也得到了大力推广。
从整个系统来看,改变变压器变比调压必须无功电源充足。
变压器本身不是无功电源,当系统中无功电源不足时,达不到调压要求。

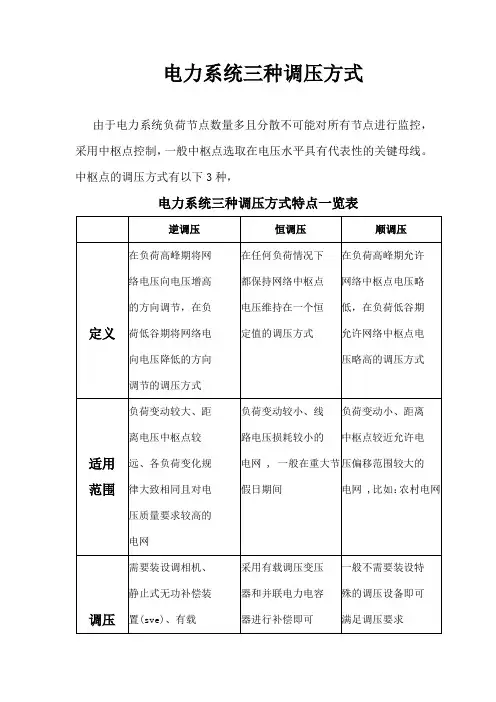

电力系统三种调压方式
由于电力系统负荷节点数量多且分散不可能对所有节点进行监控，采用中枢点控制，一般中枢点选取在电压水平具有代表性的关键母线。
中枢点的调压方式有以下3种，
电力系统三种调压方式特点一览表
注意：在现代，随着农村电网的建设和改造不断扩大，企业和项目对电压质量要求也越来越高，因此“顺调压”调压方式我们应尽量减少或避免采用。
以上3种调压方式有一口诀如下：
口诀:逆同顺反恒不变，
逆调高五低为零，
设备条件要求高，
恒调范围二到五，
设备条件要求中，
顺调大于二点五，
低是小于七点五。
电压是衡量电能质量的重要技术指标，对电力系统的平安经济运行，保证用户平安生产和产品质量以及电气设备的平安和寿命具有重要影响。
19 世纪 70、80 年代法国、美国、瑞典、巴西、日本等国家相继发生电压崩溃性事故，这些以电压崩溃特征的电网瓦解事故每次均带来巨大的经济损失，同时也引起了社会的极大混乱。
电压崩溃是由系统运行中的电压偏移未能良好的进展调整演变而成。
任何电压偏移都会带来经济和平安方面的不利影响。
当系统出现故障时，电压会降低，如果不及时地采用合理有效的措施对电压进展调整，就会引起电压崩溃进而电网瓦解等重大灾难性事故。
因此，电压调整是保证电网平安可靠运行的重要方面之一。
保证用户处的电压接近额定值是电力系统运行调整的根本任务之一。
电力系统的运行电压水平取决于无功功率的平衡，系统中各种无功电源的无功输出应该满足〔大于或至少等于〕系统负荷和网络损耗在额定电压下对无功功率的需求，否那么电压就会偏离额定值，产生电压偏移。
此外为保证运行可靠性和适应无功功率的增长，系统还必须配置一定的无功备用容量。
系统的无功电源充足，即表现系统能运行在较高的电压水平；反之，系统无功缺乏就反映为运行电压水平偏低，需要装设无功补偿设备。
由于电力系统的供电区域幅员广阔，无功功率不适宜长距离传输，所以负荷所需的无功功率应尽量的分层分区就地平衡。
由无功功率平衡原理可知进展电压调整就是从补偿无功电源和减小网络无功损耗两个方面出发。
电力系统构造复杂且用电设备数量极大,电力系统的运行部门对网络中各母线电压及各种用电设备的端电压进展监视和调整是不现实的也是没有必要的。
因此，在电力系统中，运行人员常常选择一些有集中负荷的母线作为中枢点进展监视和控制，只需将中枢点电压控制在允许的电压偏移范围内，那么系统其它各处的电压质量也能根本满足要求。
一般可以选择作为电压中枢点的母线有： 1〕大型发电厂的高压母线。
2〕枢纽变电站的二次母线。
3〕带有大量地方负荷的发电厂母线。

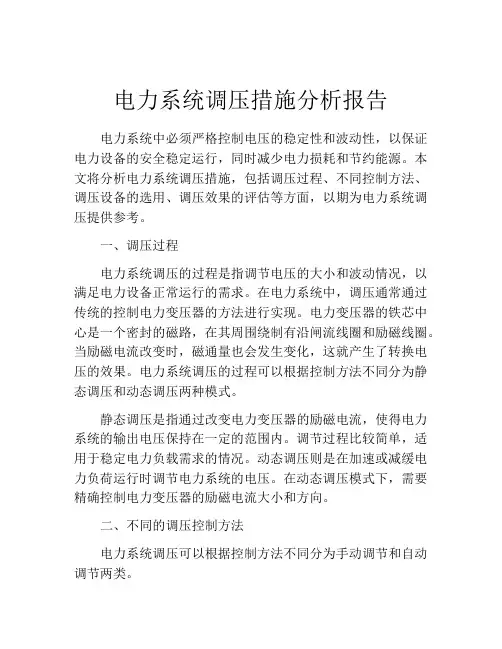

电力系统调压措施分析报告电力系统中必须严格控制电压的稳定性和波动性，以保证电力设备的安全稳定运行，同时减少电力损耗和节约能源。
本文将分析电力系统调压措施，包括调压过程、不同控制方法、调压设备的选用、调压效果的评估等方面，以期为电力系统调压提供参考。
一、调压过程电力系统调压的过程是指调节电压的大小和波动情况，以满足电力设备正常运行的需求。
在电力系统中，调压通常通过传统的控制电力变压器的方法进行实现。
电力变压器的铁芯中心是一个密封的磁路，在其周围绕制有沿闸流线圈和励磁线圈。
当励磁电流改变时，磁通量也会发生变化，这就产生了转换电压的效果。
电力系统调压的过程可以根据控制方法不同分为静态调压和动态调压两种模式。
静态调压是指通过改变电力变压器的励磁电流，使得电力系统的输出电压保持在一定的范围内。
调节过程比较简单，适用于稳定电力负载需求的情况。
动态调压则是在加速或减缓电力负荷运行时调节电力系统的电压。
在动态调压模式下，需要精确控制电力变压器的励磁电流大小和方向。
二、不同的调压控制方法电力系统调压可以根据控制方法不同分为手动调节和自动调节两类。
手动调节：电力系统的运维人员通过手动地调整电力变压器的励磁电流大小来控制电力系统的输出电压。
手动调节的缺点是工作量较大、效率低下、调节精度难以保证，不适用于大型电力系统的应用。
自动调节：自动调节是把电力系统中的控制设备与电子控制器相结合，形成一个完整的调压系统。
自动调节主要通过电子控制器采集传感器数据，经过预设好的控制参数，实现对电力变压器的调节控制。
自动调节的优点是动作速度更快、精确度更高、控制范围更广，适用于大型电力系统运行和维护。
三、调压设备的选用电力系统调压设备的选用主要取决于负载的性质和系统的实际情况。
目前市面上主要有三种调压设备可供选择：静态变压器、静止无功补偿装置、柔性直流输电。
静态变压器主要用于改变电力系统的输出电压，从而提高电力系统的调节能力和稳定性。
静态无功补偿装置则是通过电容或电感元件对电力系统的无功功率进行补偿，以提高电力传输的效率和稳定性。

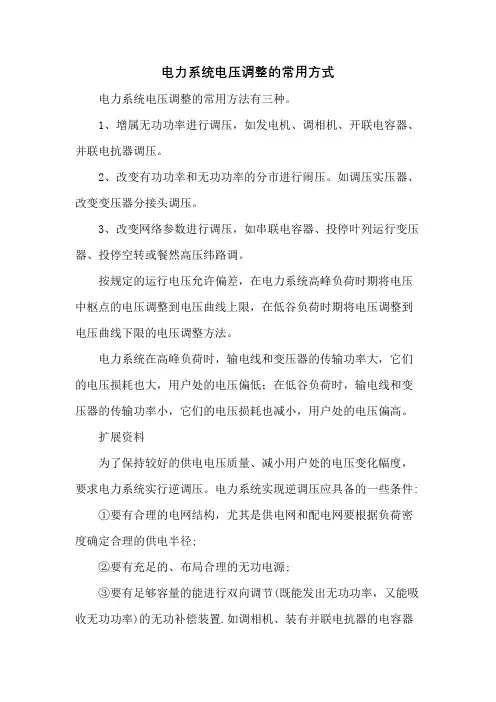

电力系统电压调整的常用方式
电力系统电压调整的常用方法有三种。
1、增属无功功率进行调压，如发电机、调相机、开联电容器、并联电抗器调压。
2、改变有功功幸和无功功率的分市进行闹压。
如调压实压器、改变变压器分接头调压。
3、改变网络参数进行调压，如串联电容器、投停叶列运行变压器、投停空转或餐然高压纬路调。
按规定的运行电压允许偏差，在电力系统高峰负荷时期将电压中枢点的电压调整到电压曲线上限，在低谷负荷时期将电压调整到电压曲线下限的电压调整方法。
电力系统在高峰负荷时，输电线和变压器的传输功率大，它们的电压损耗也大，用户处的电压偏低；在低谷负荷时，输电线和变压器的传输功率小，它们的电压损耗也减小，用户处的电压偏高。
扩展资料
为了保持较好的供电电压质量、减小用户处的电压变化幅度，要求电力系统实行逆调压。
电力系统实现逆调压应具备的一些条件:
①要有合理的电网结构，尤其是供电网和配电网要根据负荷密度确定合理的供电半径;
②要有充足的、布局合理的无功电源;
③要有足够容量的能进行双向调节(既能发出无功功率，又能吸收无功功率)的无功补偿装置.如调相机、装有并联电抗器的电容器
组、静止无功补偿器等;
④运行中灵活调节电压幅值和相角的设备，如带负荷调压变压器、移相变压器等;
⑤配电网中装设可投切的电抗器。
电力系统的主要调压措施1、借改变发电机端电压调压特点：不用追加投资，调整方便。
应优先考虑。
由孤立发电厂直接供电的小系统或者机压负荷，调UG较易满足用户电压要求。
2、借改变变压器变比调压双绕组变压器的高压绕组和三绕组变压器的高、中压绕组都设有多个分接头。
分接头的调压方式为：停电调分接头一一无励磁调压（即普通）变压器。
带负荷调分接头一一有载调压变压器。
对应于变压器绕组额定电压UN的分接头常称为主接头或主抽头。
普通变压器的分接头数目：SN≤6300kVA,双绕组变压器的高压绕组有三个分接头：UN±5%,即1.05UN、UN、0.95UNSN>6300kVA,双绕组变压器的高压绕组有五个分接头：UN±2x2.5%三绕组变压器的高压绕组有多个分接头，中压绕组有三个分接头(UN±5%)有载调压变压器比普通变压器有更多的分接头，并且调节范围也大。
如：“软件园”变电所的变压器，SSZ-50000∕110±8x1.25%∕36.6±2x2.5%∕10.5kV双绕组降压变压器分接头的选择设高压侧实际电压为U1,变压器阻抗RT、XT已归算到高压侧，变压器低压绕组的额定电压为UT1,变压器高压绕组的分接头电压为UTH。
负荷变化时，^UT及U2都要变化，而分接头只能用一个，可以同时考虑最大、最小负荷情况：UTHmax-(U1maχ-∆UTmax)UT1∕U2maxUThmin=(U1min-AUTmin)UT1∕U2min然后取平均值：UTHav=(UTHmax+UTHmin)∕2根据计算的UTHav选择一个与它最接近的分接头，最后校验最大、最小负荷时低压母线的实际电压是否符合要求。
［例6-1］如下图，变压器阻抗RT+jXT=2.44+j40欧已归算到高压侧，最大、最小负荷时，通过变压器的功率分别为Smax=28+j14MVA和Smin=IO+j6MVA,高压侧的电压分别为UInIaX=IIOkV和U1nIin=I13kV,要求低压母线的电压变化不超过6.0〜6.6kV的范围，试选择分接头。
电力系统调压措施随着电力系统的不断发展，电力负荷的种类和数量不断增加，对电力系统的电压要求也越来越高。
因此，为了保证电力系统的稳定性和可靠性，必须采取适当的调压措施。
本文将对电力系统中的几种常见调压措施进行详细介绍和阐述。
一、变压器调压变压器是电力系统中最重要的调压设备，主要分为有载调压和无载调压两种方式。
有载调压是指变压器在运行状态下进行电压调整，可以通过改变变压器分接头位置来实现。
这种方式可以在短时间内完成电压调整，且不会对负荷造成影响。
无载调压是指变压器在停电状态下进行电压调整，通常需要将变压器退出运行，然后改变分接头位置，再进行重新投运。
这种方式操作简单，但需要停电进行，会对用户造成一定的影响。
二、串联电容补偿调压串联电容补偿调压是指在电力系统中串联电容器的调压方式。
通过在电网上串联电容器，改变电网的电气特性，从而达到调整电压的目的。
这种方式具有调压效果明显、技术成熟、维护方便等优点，但同时也存在一定的缺点，如容量较大、易受谐波影响等。
在应用中需要结合实际情况进行考虑，合理配置电容器和电压控制装置。
三、自动调压装置自动调压装置是一种基于现代控制技术的电压调整装置，可以根据电力系统的电压波动情况自动调整电压。
这种装置通常由传感器、控制器和执行机构等组成，能够快速响应电压波动，提高电压的稳定性。
但同时，自动调压装置也存在一定的缺点，如成本较高、需要专业维护等。
四、改变电力系统的运行方式改变电力系统的运行方式也是常见的调压措施之一。
通过改变电力系统的接线方式、运行参数等，可以调整系统的电压水平。
例如，在电力系统中增加无功补偿装置、调整发电机组的出力等，都可以达到调整电压的目的。
这种方式适用于电力系统整体电压水平的调整，但需要综合考虑电力系统的安全性和经济性等因素。
五、调整负载的运行特性调整负载的运行特性也是调压措施之一。
通过改变负载的功率因数、运行方式和控制方式等，可以调整电力系统的电压水平。
电力系统电压调整的措施
电力系统电压调整是确保电力供应稳定和保障设备正常运行的重要措施之一。
以下是常见的电力系统电压调整措施：
1.发电机调压器控制：发电机调压器是调整发电机输出电压的关键设备。
通过控制调压器的输出电压，可以调整发电机的电压，以满足电力系统的需求。
2.变压器控制：在输电过程中，变压器起到调整电压的作用。
通过调整变压器的变比，可以实现对电压的调整。
控制系统根据电网的负荷情况来调整变压器的变比，以保持正常的电压水平。
3.无功补偿设备：无功补偿设备，如无功补偿容器和STATCOM（静止同步补偿器），可以对电压进行补偿控制。
通过投入或退出无功补偿设备，可以调整系统的无功功率，并间接影响电压水平。
4.电力调度和功率平衡：电力系统的运营人员通过电力调度和功率平衡来控制电压。
根据负荷的变化和供需情况，调整发电机出力和负荷调度，以保持电力系统的稳定和电压水平的合理范围。
5.电压稳定控制器：电压稳定控制器是用于监测和自动调整电压的设备。
通过采集电网的电压信息，并根据预设的控制策略，自动调整发电机的励磁、变压器的变比以及无功
补偿设备的投入与退出，以维持电力系统的电压稳定。
电力系统的调压措施
【摘要】系统电压是电力系统运行状态的重要参数，电压是电能质量指标的重中之重。
电压超出所规定的范围时，将对用户产生不良的影响。
电力系统的电压调整，也应根据不同情况，在不同的节点选择不同的调压方式。
【关键词】电力系统；电压变化的影响；调压措施；经济选用随着电气化和信息化的发展，人类越来越依赖于电能，电能的可靠性和质量逐渐成为人们关注的焦点。
电能质量是供电部门生产经营活动中的一个重要的经济指标。
电压是电能质量指标的重中之重。
电压的质量对电力系统稳定运行，降低线路损耗和保证工农业生产有着重要的意义。
在工农业生产和广大人民生活中使用的各种用电设备都是按照额定电压来设计的，这些用电设备在额定电压下运行能够取得最佳的效果，当电压超出所规定的范围时，将对用广大户产生不良的影响。
例如照明灯，其发光效率、光通量和使用寿命均与电压有关。
当电压升高时，照明灯的光通量将要增加，但使用寿命将缩短；反之，电压降低则照明灯的光通量降低，灯光不足，影响人们的视力和工作效率。
异步电动机的电磁转矩与其端电压的平方成正比，当电压降低10%时，转矩大约要降低19%。
如果电动机拖动的机械负载不变，电压降低时，电动机的转速下降，定子电流增大，绕组温度也增加，这样加速了电动机的绝缘老化，缩短其使用寿命，甚至停转烧毁，直接影响正常的生产工作。
系统电压是电力系统运行状态的重要参数，对电力系统而言，电压降低会使电网的电能损耗加大，电压过低时还可能危及电力系统运行的稳定性，甚至造成电压崩溃；而电压过高又威胁电气设备的绝缘，使电气设备产生过励磁。
因此，保证系统电压接近额定值是电力系统运行调整的基本任务之一。
电力系统运行中，由于用户负荷及电网接线方式的改变，电网的电压损耗也将发生变化，要严格保证所有用户在任何时刻都在额定电压下运行是不可能的。
实际上，大多数用电设备在一定的电压偏移下运行仍有良好的技术性能。
我国规定，各类用户的允许电压偏移如下：
（1）35kv及以上电压供电的负荷允许电压偏移±10%。
（2）6—10kv电压供电的负荷允许电压偏移±7%。
（3）低压照明负荷允许电压偏移+5%、-10%。
（4）其他低压电气设备允许电压偏移±5%。
由于供电范围扩大，要使网络中各处负荷的电压偏移符合上述的要求，必须要采取各种调压措施。
如要进行电压调整首先应要有充足的无功电源，满足无功功率平衡的要求。
当电网有能力供给足够的无功功率时，负荷的电压就能维持在正常水平。
如果无功电源容量不足，负荷的端电压就会降低。
所以，我们要保证电力系统的电压质量，就必须保证电力系统的无功平衡。
电力系统各点电压的变化和相应的无功功率平衡密切相关。
因此，为保证电能质量所进行的电压调整，势必关系到无功电源的配置极其运行方式。
而且，电力系统的电压调整，也应根据不同情况，在不同的节点选择不同的
调压方式。
下面就简单介绍一下主要的调压方式。
1.依靠改变发电机的励磁电流调压
改变发电机的励磁电流可以调节它的端电压，一般发电机的端电压允许有±5%的波动。
由于这种调压措施不需要另外增加设备，所以应予以优先考虑。
在发电机直接供电的小容量电力系统中，当负荷最大时电力网的电压损耗也最大，这时发电机应增大励磁电流保持较高的端电压以提高网络的电压；而当系统负荷最小时，电力网的电压损耗也最小，这时发电机应减小励磁电流维持较低的端电压。
所以，在最大负荷时把电压调至高出额定电压的5%，而在最小负荷时降为额定电压，通常把这种调压方式称为逆调压。
对于多级变压的电力网，因其供电范围很广，单靠发电机调压不能完全满足要求，但是如果发电厂能实现逆调压，也会大大减轻其他调压设备的负担，使系统调压问题易于得到解决。
因此，在大系统中工作的发电机，应尽可能地在最大负荷时将发电机端电压调高一些，而在最小负荷时降低一些。
对于远离负荷中心的发电机，单纯依靠改变发电机励磁电流来调压就不恰当了。
因为这时线路上如过多输送无功功率，将引起较大的有功损耗，特别是对于长距离、超高压线路，由于线路电容效应所造成的影响，更不适宜改变发电机的励磁电流来调压。
2.依靠改变变压器变比调压
从本质上看，这种方式并不增减系统的无功功率，而是通过改变系统的无功功率分布来实现调压的。
因此，在整个系统无功功率不
足的情况下并不能靠这种办法来提高系统的电压水平。
通常，改变变压器分接头的方式有两种：一种是在停电情况下改换分接头，称为无励磁调压；另一种是在带电运行情况下改换分接头，称为有载调压。
无励磁调压方式的调压范围较小（±5%），且调压不便。
较理想的是采用有载调压变压器或专用调压变压器。
这种变压器不仅随时可以根据负荷的变化来进行调压，而且调压范围较大（可达±10%-±12.5%）。
它特别适合于电压偏移大和负载潮流变化大的地方使用。
3.依靠调相机、电容器组等无功补偿装置调压
如前所述，无功补偿装置实质上就是无功电源装置。
因此，依靠无功补偿装置调压，一方面通过维持系统的无功功率平衡来维持系统的电压水平，当系统无功不足时，通过增投无功补偿装置的备用容量，达到系统无功功率的平衡；另一方面，依靠在用户端装设的无功补偿装置调压，可减少线路的有功损耗和电压损耗，从而提高末端电压水平，以达到调压的目的。
由于无功补偿设备本身的投资和损耗，将增加电网的建设费用和运行费用。
因此要经过经济技术比较来决定是否利用无功补偿设备进行调压。
由于静止补偿器有很多优点，在选用无功补偿设备时，特别是有集中冲击负荷，并产生电压波动时，应优先考虑采用静止补偿器。
4.依靠改变输电线路的参数调压
从计算电压损耗的公式△u=（pr+qx）/u可知，改变输电线路的电阻r和电抗x，都可以达到改变电压损耗的目的。
一般来说，电
阻r是不易减少的，要减少它就要增大导线截面，这样将多消耗有色金属，在技术经济上是不利的，同时对于截面较大的架空输电线路而言，pr/u项在电压损耗中的比重一般比qx/u项小。
所以，一般都着眼于减少电抗来降低电压损耗。
减少线路电抗的一种有力措施是采用串联电容补偿，在线路上串联一组电容器后，线路的电抗即减少为j（xl-xc）。
从电抗对电压损耗的关系可知，当线路上输送无功功率愈多，即线路的cosф愈低时，串联电容补偿的调压效果愈显著。
当q=0时，串联电容补偿的效果也趋于零。
当线路上的负荷变化非常快时，采用串联电容是最有效的调压方法。
因为电容能快速响应这种快速的负荷变化。
在考虑投资大小的情况下，串联补偿和并联补偿所需电容量之比，为线路中的无功功率损耗和线路所输送无功功率之比。
在一般情况下，线路所输送的无功功率总要比线路中的无功功率损耗大。
所以，在调压效果相同的时候，一般来说用串联补偿所需电容量，要比并联补偿所需电容量小得多。
而按降低线路功率损耗和电压损耗的要求来看，并联补偿要比串联补偿更为有效。
综上所述，可以看出各种调压方法的应用范围是相当复杂的，且要正确、合理的选择调压设备，不仅与电网对电压的要求、电网的规模、结线方式等有关，而且还应与系统的功率平衡、电能损耗等方面相配合。
因此在电力系统中具体采用何种调压措施，需要进行技术经济比较。
从整个电力系统的情况出发，全面加以考虑，所选择的调压措施在技术上应优越，可完全满足调压要求，而且还要具
有最优的经济指标。
以保证系统合格的电压质量，使系统安全、稳定、优质、高效地运行。
