铝合金门窗安装施工演示PPT

损坏。
美观
铝合金门窗外观简洁美观，具有良好的装饰效果，能够提升建筑的整
体品质。
节能
铝合金门窗具有良好的隔热性能和保温性能，能够有效地降低能源消
耗。
铝合金门窗的种类
01
02
03
04
平开窗
通过合页或铰链连接窗扇和窗框，可实现平开或旋转开启。
推拉窗
窗扇在轨道上滑动，可实现推拉开启或关闭。
固定窗
03
铝合金门窗安装步骤
定位和划线
确定门窗洞口的位置和尺寸，使用墨线弹出中心线和边框线。
根据设计图纸和门窗尺寸，确定门窗框的安装位置，并在墙面上
作出标记。
测量门窗框的尺寸，确保门窗框与洞口尺寸一致，并做好记录。
安装铝合金门窗框
将门窗框放置在标记位置，确保框的水平和垂直，并用木楔临时固定。
选择合适的铝合金门窗
01
根据测量得到的洞口尺寸和设计要求，选择合适的铝合金门窗型号和规格。
02
选择时需要考虑铝合金门窗的材料、厚度、玻璃类型、开启方式等因素，以满足安全、功能和美观的要求。
准备安装工具和材料
准备安装铝合金门窗所需的工具，如螺丝刀、电钻、扳手等。
准备安装铝合金门窗所需材料，如密封胶、固定片、螺丝等，并确保材料的质量和适用性。
实例三：特殊铝合金门窗的安装
总结词
需定制方案
详细描述
特殊铝合金门窗的安装需要定制方案，因为涉及到特殊的结构和材料。首先，与专业人员沟通，确定门窗的设计和功能要求。然后，根据设计要求进行定制加工，确保门窗符合设计要求。接下来，按照普通铝合金门窗的安装方法进行安装。最后，进行质量检查
和调试，确保门窗功能正常、使用安全。

铝门窗安装工程施工工艺PPT培训课件

某办公楼铝门窗安装工程案例
案例概述
01
某办公楼的铝门窗安装工程，涉及多个楼层和部门，要求较为
专业。
施工难点
02
办公楼对铝门窗的隔音、隔热性能要求较高，需要选用合适的Βιβλιοθήκη 材料和工艺。解决方案
03
选用隔音、隔热性能良好的铝门窗材料，采用先进的加工和安
装工艺，确保施工质量。
谢谢观看
安装完成后的质量检测
进行全面检查
安装完成后，应对门窗进行全面检查，包括开启是否顺畅、是否有异常响动、密封性能是否良好
等。
检查安装细节
重点检查门窗的边框、五金配件、玻璃等部位，确保其安装质量符合要求。
测试安全性能
对门窗进行安全性能测试，如抗风压性能、水密性能等，确保其能够承受正常使用过程中的各种应力。
废弃物处理
可回收的废弃物进行回收利用，有害废弃物按照规定进行处置，无害废弃物按照当地规定进行处置。
06
案例分析
某住宅小区铝门窗安装工程案例
案例概述
某住宅小区的铝门窗安装工程，涉及多个楼栋和单元，总面积较大。
施工难点
由于楼栋和单元较多，需要确保铝门窗的规格和尺寸统一，同时满足不同住户的需求。
03
铝门窗安装施工工艺
测量定位与预埋件安装
测量定位
根据设计图纸和现场实际情况，确定铝门窗的安装位置和尺寸，并做好标记。
预埋件安装
根据测量定位的结果，安装铝门窗所需的预埋件，确保其位置准确、牢固。
门窗框的安装
检查门窗框
确保门窗框的规格、型号符合设计要求，无损坏、变形等现象。
安装门窗框
将门窗框按标记好的位置放置，用膨胀螺栓或焊接等方式固定，确保其牢固、平整。

铝合金门窗安装施工技术交底PPT(图文并茂)

二、安装工作操作要点
3.12.3外墙装饰完成面，不得阻碍门窗扇开启。 3.12.4外墙砖距铝合金门窗框的缝隙应小于5mm，勾缝密实饱满。 3.12.5设计为滴水边框的铝合金窗下横框，其室外装饰完成面应低于滴水槽至少5mm。参见附图二。
50A系列平开窗
PK55系列平开窗
附图二门窗框收边收口示意
更等资料，铝门窗安装单位到现场核对门窗洞口尺寸、数量等是否与图纸一致。 2.2.2结合现场主体施工单位外墙饰面做法、模数、外墙保温层厚度等，综合考虑，最
终确定铝合金门窗加工尺寸。 2.2.3门窗制作尺寸与《铝合金门窗工程施工图纸》上标注的尺寸误差允许范围为20
㎜—50㎜，凡大于50㎜或小于20㎜的、需对门窗洞口进行修整至合格为止。
二、安装工作操作要点
T39-1型压线固定块：用于单片玻璃和带槽边框的压线安装；参见附图三。 T62型压线固定块：用于中空玻璃和不带槽边框的压线安装；参见附图四。 T62A型压线固定块，适用于中空玻璃和带槽边框的压线安装；参见附图五。
附图三 T39-1 适用于单层玻璃附图四T62适用于双层玻璃不带槽边框
附图五
T62A适用于双层玻璃带槽边框
T62A适用于双层玻璃带槽边框
二、安装工作操作要点
3.16.3压线固定块的安装间距应为：距两端不大于200mm、其余固定点间距≤400mm，单支压线不少于两个压线固定块。
3.17安装门、窗扇 3.17.1平开门扇门扇与门框采用合页连接的，将门扇与合页连接部位的密封胶条割平，用合页配套的紧固件将门扇与合页连接后，用4×20的沉头自攻螺钉穿透门扇边梃，将其与合页紧固。 3.17.2安装平开门门锁。平开门使用双面执手锁，安装顺序为：锁体——方轴芯——内外执手连接——锁芯定位——锁盒与门扇边梃紧固——试开启门扇——安装锁扣片——钥匙编号。 3.17.3因铜制锁芯易被盗，建议在门锁安装完毕后，将锁芯拆卸，待竣工交楼或入户门钥匙交物业后，再安装锁芯。

铝合金门窗安装施工演示PPT

2020/8/22
பைடு நூலகம்
生产、制作
1）普通50窗底框、中横挺采用带凹槽排水的铝型材；悬窗上方的中横挺采用带滴水的铝型材；尽量避免采用衬钢加强的中挺，宜采用加强型中挺
2020/8/22
推拉窗、推拉门室内侧挡水板高度不小于25mm，高度自下槛排水槽面计起。
2020/8/22
工厂加工：
工厂加工主要完成铝型材的下料，组装，钻孔、开槽，打胶，穿胶条，防腐，五金配件安装。门窗框、扇出厂前，项目部、监理应到工厂对成品进行检查，检查加工精度、使用材料是否正确。
****一期采用：格屋、立兴品牌
2020/8/22
配件选用常见问题：
1、与型材系列不配套，多见于平开门、推拉门窗； 2、配件类型不符合建筑师的要求； 3、配件及辅材的材质； 4、配件受力不够，如铰链、滑轮； 5、配件规格与开启扇的尺寸不配套； 6、入户平开门、推拉门没有锁闭功能； 7、入户推拉门钩锁钥匙变化少； 8、配件安装的精度不够，影响外观和门窗开关； 7、成品保护不力，造成表面磨损等。
2020/8/22
型材基本知识
1、建筑用铝合金是铝、镁、硅合金 2、铝锭熔炼→铝棒挤压→表面处理→检验出厂→加工制作
→现场安装
一般将华南区域可选用的型材供应商划分为：第一梯队：亚铝、兴发、华加日第二梯队：坚美、凤铝、广亚。。。第三梯队：宏佳、南华、季华、广铝、银一百
2020/8/22
型材厚度
2020/8/22
粉末喷涂工艺
以热固性饱和聚酯粉末为涂料，静电喷涂
预处理：同氟碳→粉末喷涂→涂层固化→检测包装
颜色：咖啡色
厚度
hmin≥40μｍ
耐粉化性～5年
2020/8/22

门窗工程施工-ppt素材课件.ppt

图9-2 木门扇的构造
图9-1 木门的构造
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
v 木窗主要由窗框和窗扇组成
窗框与门框的连接方式相似。窗扇的连接构造与木门略同，榫眼开在窗扇边梃上，在上、下冒头和中间窗棂的两端做榫头。
v 胶结剂潮湿地区，高级木门窗应采用耐水的酚醛树脂胶，普通木门窗采用半耐水的脲醛树脂胶。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
9.2.2 装饰木门窗的制作
配料
裁料断肩
刨料开榫
组装
加楔
配料尺寸
v 配料必须加大尺寸，即各种部件的毛料尺寸要比其净料尺寸大一些。
v 门窗料如果两面刨光，其毛料的断面尺寸要比净料加大 4mm～5mm，如果是单面刨光，要加大2mm～3mm。
v 门窗框的冒头有走头（加长端），门框的上冒头和窗框的上、下冒头两端各需加长120mm ，无走头时，冒头两端各加长20mm。
划线裁口
凿眼倒棱
净面
油漆
安装玻璃
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
配料基本要求
v 配料前先熟悉图纸，了解门窗构造、尺寸、制作数量和质量要求。计算出各部分的尺寸和数量，列出配料单，按配料单进行配料。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目

铝合金门窗钢副框安装过程图解PPT课件

建
筑• 铝
亘
合金
晟窗的
门
安装
窗
Contents
1
三线定位
2
安装钢副框
3
安装窗框
4
铝合金窗与塑钢门窗
.
2
一、三线定位
1 水平标高线：控制水平位置
2 垂直控制线：控制窗的垂直位置。一般在外墙上
拉
通线，以门窗洞口的中线作为控制线。
3 进出位控制线：控制窗的进出位。可以直接以抹灰控制线为基
准控制；也可以将抹灰控制线抄到墙面上，在窗洞四角打出抹灰灰
1.铝合金窗整体性能较好，在抗风压、水密性、防火性、采光性和装饰性等方面，具有不错表现。
2.塑钢窗的价格相对较低，有利于节约成本。同时在保温性方面优余铝合金窗，节能效果佳。
.
16
铝合金窗与塑钢窗性能对比
.
17
21.05.2020
.
Hale Waihona Puke 18饼，进而控制窗框的进出位置。
.
3
21.05.2020
.
4
水平标高线和窗洞中线
21.05.2020
.
5
抹灰控制线
21.05.2020
.
6
二、安装钢副框
安装步骤
➢定位：将钢副框嵌入窗洞内，并用木楔临时固定，然后依据三线位置，调整副框的位置直至符合图纸要求。可以用靠尺加卷尺直接拉出尺寸来定位，也可以用
.
11
三、安装窗框
安装步骤
➢定位：将窗框扣在钢副框之上，利用三线复核位置并做调整。 ➢钻孔：在窗框侧面有一圈小孔，将钻孔机的钻头穿过小孔，在钢副框
上打出孔洞，用来固定螺丝。 ➢固定：将自攻螺丝旋进打好的孔洞内拧紧，使窗框固定在钢副框之上

铝合金门(铝合金门窗)安装施工工艺

铝合金门(铝合金门窗)安装施工工艺简介本文档旨在介绍铝合金门(铝合金门窗)的安装施工工艺。

铝合金门具有轻质、耐久、防腐等特点，逐渐成为家庭和商业建筑中的常见选择。

正确的安装施工工艺能够确保门窗的稳固、密封，并提高其使用寿命。

准备工作在开始安装施工之前，需要进行以下准备工作：1. 根据设计要求，确认铝合金门窗的尺寸和安装位置。

2. 准备好所需的工具和材料，例如螺丝刀、电钻、螺丝、密封胶等。

3. 清理安装位置，确保表面平整且无障碍物。

安装步骤根据铝合金门(铝合金门窗)的特点和实际情况，以下是安装施工的基本步骤：1. 定位和标注根据设计要求，在安装位置上进行准确定位和标注，确保门窗的水平和垂直度。

2. 安装固定框将固定框按照标注的位置，用螺丝固定在墙面上。

确保固定框与墙面紧密贴合，并使用水平仪检查其水平度。

3. 安装门扇/窗扇将门扇/窗扇与固定框对齐，使用相应的连接件将其安装到固定框上。

注意检查门扇/窗扇的水平和垂直度，并调整必要的位置。

4. 调整和固定在确保门扇/窗扇位置正确后，使用螺丝固定门扇/窗扇与固定框的连接处。

注意螺丝的紧固力度，避免过紧导致损坏。

5. 密封处理使用密封胶在门扇/窗扇与固定框之间进行密封处理，确保门窗的密闭性。

此外，还可以使用密封条等材料进行补充密封。

6. 检查和调整完成安装后，仔细检查门窗的开闭情况、密封性能和外观。

如有需要，进行必要的调整和修正。

安全注意事项在进行铝合金门(铝合金门窗)的安装施工时，需要注意以下安全事项：- 在高空作业时，应佩戴安全帽、防滑鞋等防护设备。

- 使用电动工具时，确保使用安全可靠的电源和插座。

- 搬运和安装过程中，注意力集中，避免摔伤和碰撞。

- 如遇不可预料的情况或技术问题，及时寻求专业人士的指导和协助。

结论通过遵循正确的铝合金门(铝合金门窗)安装施工工艺，可以确保门窗的稳固性和密封性，提高其使用寿命。

在进行安装施工时，务必注意安全事项，确保施工质量和人身安全。

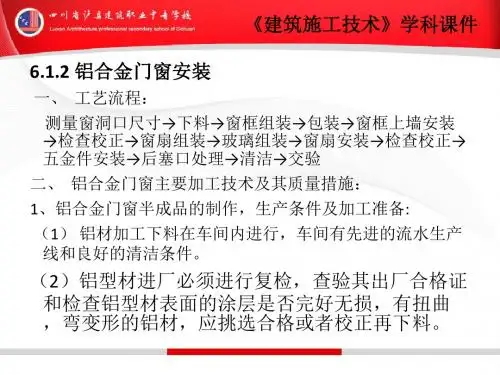

建筑施工技术学科课件612铝合金门窗安装

（2）铝型材进厂必须进行复检，查验其出厂合格证和检查铝型材表面的涂层是否完好无损，有扭曲，弯变形的铝材，应挑选合格或者校正再下料。
《建筑施工技术》学科课件
ห้องสมุดไป่ตู้
2、材料要求（1）窗用型材应符合GB8814的要求。（2）窗用密封条应符合GB12002的要求。（3）窗框外形尺寸
窗框外形尺寸根据洞口尺寸和墙面饰面层的厚度要求决定，一般窗框的高度、宽度应比洞口尺寸小 20mm。（4）窗的装配符合JGT3014-94和JGT3018-98加工标准。 1）内开窗设有排水槽，使侵入框内的水及时排出室外。
《建筑施工技术》学科课件
（5）玻璃装配
玻璃的尺寸，从窗框、窗扇的透光边缘算起，每边搭接应不小于8mm。（6）窗的外观窗的表面应平滑，颜色应基本均匀一致，无裂纹、无气泡、接缝平整，不得有影响使用的伤痕、杂质等缺陷。（7）检验方法 1）外观质量检测
用量具测量相邻构件同一平面度。在自然光线下，目测其它外观项目。
《建筑施工技术》学科课件
7）窗框、窗扇装配后不得防碍开关功能，窗扇不应翘曲。 8）五金配件安装位置应正确，数量应齐全，安装应牢固。五金配件应开关灵活，具有足够的强度，满足窗的机械力学性能要求。承受往复运动的配件，在结构上应便于更换。 9）五金配件、密封条等的质量应与窗的质量相适应。 10）密封条装配后应均匀、牢固、接口严密、无脱槽等现象。 11）压条装配后应牢固。转角部位对接处的间隙应不大于1mm，不得在一边使用两根压条。
《建筑施工技术》学科课件
《建筑施工技术》学科课件
2）窗框、窗扇外形尺寸对角线按GB12003规定的方法检测。（8）安装方案及相应参数要求： 1）将不同规格的门窗搬到相应的洞口旁竖放，并应在窗框的上下边划出中线。 2）如果玻璃已装在窗上，应御下玻璃，并做标记。 3）固定螺丝的安装应符合下列要求： ① 检查窗框上下边的位置及其内外朝向，并确认无误后，再安固定螺丝。安装时应先采用直径为Ф3.2 的钻头钻孔，然后应将十字槽盘头自攻螺钉 M4×20拧入不许直接锤击钉入。

铝门窗安装工程施工工艺(PPT)04279

+ 门窗安装前，洞口未修整到位即进行安装
+ 铝合金框拼接时螺丝要打胶
+ 铝合金窗框制作拼接质量差，易引起漏水
+ 连接片间距60cm、过大
推拉滑撑的固定螺丝已生锈，应采用不锈螺丝
推拉滑撑的固定螺丝已生锈，应采用不锈螺丝
+ 铝合金窗的成品保护
+ 铝划伤
+ 铝门窗渗漏
其它, 24.6
水电, 15.8
渗漏, 14.3
铝门窗, 17.8 防盗门, 13.6
裂缝, 13.6
厨卫间、阳台地坪, 37.32
墙面, 30.28
窗, 26.7
屋面, 5.6
2.1 作业准备工作 2.2 施工操作工艺要点 2.3 技术质量及通病防治措施
2.1.1 技术准备工作 2.1.2 材料准备工作 2.1.3 生产准备工作
+ 门窗扇的安装：室外玻璃与框扇间应填嵌密封胶，不应采用密封条，密封胶必须饱满，粘结牢固，以防渗水。室内镶玻璃应用橡胶密封条，所用的橡胶密封条应有 20mm的伸缩余量转角处断开，并用密封胶在转角处固定。为防止推拉门窗扇脱落，必须设置限位块，其限位间距应小于扇的 1/2。
+ 配件安装
各类连接铁件的厚度、宽度应符合细部节点详图规定的要求。五金配件与门窗连接用镀锌螺钉。
求。
+ 优良：
+ 门窗外观：表面洁净，颜色一致，拼接缝严密无缝隙，无划痕，碰伤，无锈蚀、无毛边、飞刺、腐蚀斑痕及其它污迹，打胶表面光滑平整，厚度均匀，线条粗细一致，无气泡。
+ 门窗扇：关闭严密，间隙均匀，开关灵活。
+ 门窗五金件：附件齐全，安装位置正确牢固，灵活适用、达到各自的功能，端正美观无污染，

04铝合金门窗安装课件

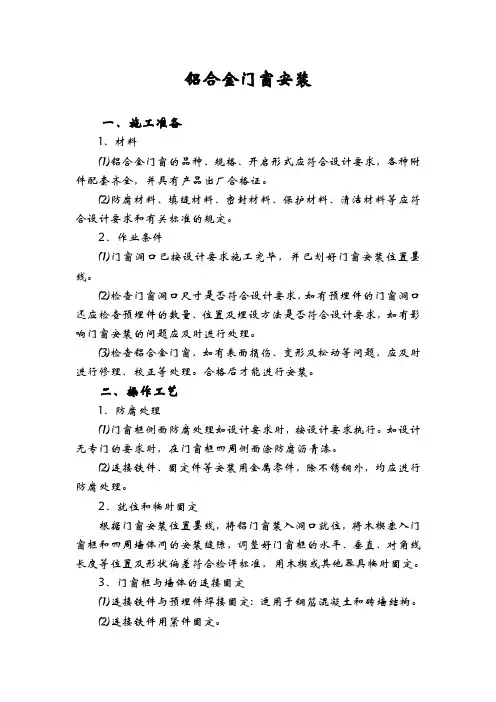

铝合金门窗安装一、施工准备1、材料⑴铝合金门窗的品种、规格、开启形式应符合设计要求，各种附件配套齐全，并具有产品出厂合格证。

⑵防腐材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关标准的规定。

2、作业条件⑴门窗洞口已按设计要求施工完毕，并已划好门窗安装位置墨线。

⑵检查门窗洞口尺寸是否符合设计要求，如有预埋件的门窗洞口还应检查预埋件的数量、位置及埋设方法是否符合设计要求，如有影响门窗安装的问题应及时进行处理。

⑶检查铝合金门窗，如有表面损伤、变形及松动等问题，应及时进行修理、校正等处理。

合格后才能进行安装。

二、操作工艺1、防腐处理⑴门窗框侧面防腐处理如设计要求时，按设计要求执行。

如设计无专门的要求时，在门窗框四周侧面涂防腐沥青漆。

⑵连接铁件、固定件等安装用金属零件，除不锈钢外，均应进行防腐处理。

2、就位和临时固定根据门窗安装位置墨线，将铝门窗装入洞口就位，将木楔塞入门窗框和四周墙体间的安装缝隙，调整好门窗框的水平、垂直、对角线长度等位置及形状偏差符合检评标准，用木楔或其他器具临时固定。

3、门窗框与墙体的连接固定⑴连接铁件与预埋件焊接固定:•适用于钢筋混凝土和砖墙结构。

⑵连接铁件用紧件固定。

1）射钉:适用于钢筋混凝土结构。

2）特种钢钉(水泥钉):•适用于低标号混凝土和砖墙结构。

3）金属膨胀螺栓:适用于混凝土结构。

4）塑料膨胀螺栓:适用于混凝土结构。

5）不论采用哪种方法固定，铁脚至窗角的距离不应大于180MM，铁脚间距应按设计要求，间距应不大于500MM。

4、门窗框与墙体安装缝隙的密封⑴钢门窗安装固定后，应先进行隐蔽工程验收，检查合格后再进行门窗框与墙体安装缝隙的密封处理。

⑵门窗框与墙体安装缝隙的处理，如设计有规定时，按设计规定执行。

如设计未规定填缝材料时，应填塞水泥砂浆，如室外侧留密封槽口，填嵌防水密封胶。

5、安装五金配件齐全，并保证其使用灵活。

6、安装门窗扇及门窗玻璃⑴门窗扇及门窗玻璃的安装应在洞口墙体表面装饰工程完工后进行。

铝门窗安装工程施工工艺(PPT)

推拉滑撑的固定螺丝已生锈，应采用不锈螺丝
1.铝合金门窗施工常见通病
铝合金窗的成品保护
1.铝合金门窗施工常见通病
铝门框下坎已变形
1.铝合金门窗施工常见通病
面划伤
铝窗表
铝窗表面划伤
1.铝合金门窗施工常见通病
铝门窗渗漏
业主投诉主要分类比例
其它, 24.6
水电, 15.8
渗漏, 14.3
铝门窗, 17.8 防盗门, 13.6
防腐材料、填缝材料、密封填料、连接板等应符合设计要求和有关标准的规定。
2.1.3生产准备工作
土建单位在门窗洞口的墙体上弹好安装的位置线。并完成洞口修整。
2.2 施工操作工艺要点
2.2.1 铝合金门窗安装施工工艺顺序及要点施工工艺顺序：
弹线定位、洞口修整→门窗就位固定→ 塞缝打发泡剂→门窗侧壁粉刷打密封胶 →门窗扇安装→配件安装
2.1.1技术准备工作
门窗设计应明确外门窗抗风压、气密性和水密性三项性能指标。1～6层的抗风性能和气密性不低于3级，水密性不低于2级；7层及以上的抗风性能和气密性不低于4级；水密性不低于3级。
铝合金门窗设计时必须合理划分门窗分格；组合门窗拼樘料必须进行抗风压变形验算。
铝合金门窗设计节点深化。门窗专业承包商应对门窗框各类拼樘料、中梃、横档、转角拼接料等细部防水节点优化设计，并绘制加工、制作、拼接节点的详图
照片1：门窗侧壁修整粉刷成型
2.2.1 铝合金门窗安装施工工艺顺序及要点
门窗框就位固定：门窗框安装应采用镀锌连接片固定，中间间距400-500mm，角部小于180采用射钉直接固定在混凝土块上；连接片严禁直接在保温层上进行固定。
（见图1）
门窗镀锌连接片安装位置

铝合金门窗的安装施工

7 铝合金门窗的安装施工铝合金门窗的安装是指安装工人把组装好的成品门窗固定到墙体洞口上。

铝合金门窗只有安装到墙体洞口上，使其处于工作状态，才能发挥其保温、隔声、防水、采光等功能。

铝合金门窗的安装是门窗产品交付甲方验收前的最后一个环节，铝合金门窗的安装质量对门窗产品的性能有着至关重要的影响，在门窗行业中常有“三分制作七分安装”的说法，由此可以体会门窗安装环节的重要性。

本章将主要介绍铝合金门窗的安装施工技术。

铝合金门窗的安装施工工艺流程如图7-1所示。

门窗形式不同、使用地域不同时安装流程会略有差异。

图7-1 铝合金门窗安装施工工艺流程图7.1 安装前的准备在铝合金门窗上墙安装之前，主要应做好以下准备工作。

7.1.1 确定安装位置1．检查洞口洞口施工质量应符合现行国家施工质量验收规范要求。

洞口尺寸检查。

铝合金门窗框一般都是后塞口，所以要根据不同的材料品种和门窗框的宽、高尺寸，逐个检查门窗洞口的尺寸，核对所有门窗洞口尺寸与门窗框的规格尺寸是否相适应，能否满足安装需要。

一般情况下，洞口尺寸与门窗框尺寸之间的关系见表7-1。

表7-1 洞口尺寸与门窗框尺寸关系安装铝合金门窗时，要求洞口尺寸偏差不超过表7-2的规定。

洞口位置检查。

由安装人员会同土建人员按照设计图纸检查洞口的位置和标高，若发现洞口位置与设计图纸不符合或偏差过大，则应进行必要的修整处理。

2．确定安装基准按室内地面弹出的50线和垂直线，标出门窗框安装基准线，作为门窗框安装时的标准。

要求同一立面上门、窗的水平及垂直方向应做到整齐一致。

测量放线。

在最高层找出门窗口边线，用大线坠将门窗口边线下引，并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。

高层建筑可用经纬仪找垂直线。

门窗口的水平位置应以楼层+50cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮（若标高相同）则应在同一水平线上。

如在弹线时发现预留洞口的位置、尺寸有较大偏差，应及时调整、处理。

铝合金门窗安装施工技术交底PPT(图文并茂)

二、安装工作操作要点
4、各系列铝合金门窗装配及五金件装配立体图详见附件。
三、成品保护
1、到场的铝合金门窗框、扇在现场应竖立堆放在平整坚实处，防潮、防浸水。固定玻璃应堆放在干燥通风处，防雨、防潮，以免玻璃出现彩虹痕。
2、安装平开门门扇后必须立即安装执手锁（为防止被盗，建议锁芯可后装）。否则，门扇处于自由活动状态，门扇在风力作用下反复撞击，将损坏门扇、玻璃和五金件。与门扇合页部位对应的胶条必须割除到位。否则，门扇不能正常合闭。
铝合金门窗安装交底
铝合金门窗安装交底
一、介绍产品系列 50A平开门窗系列、96推拉窗系列、118系列推拉门、38系列百页窗等
二、安装工作操作要点
1、安装工作流程 2、安装操作要点 3、铝合金门窗装配图及配置图
三、成品保护
一、介绍产品系列
1、介绍产品系列（1）50A系列平开窗
一、介绍产品系列
（2）50A系列平开门
二、安装工作操作要点
3.12.3外墙装饰完成面，不得阻碍门窗扇开启。 3.12.4外墙砖距铝合金门窗框的缝隙应小于5mm，勾缝密实饱满。 3.12.5设计为滴水边框的铝合金窗下横框，其室外装饰完成面应低于滴水槽至少5mm。参见附图二。
50A系列平开窗
PK55系列平开窗
附图二门窗框收边收口示意
附图八各系列滑轮调节方法
二、安装工作操作要点
3.18.3调整锁勾与锁座的配合间隙。参见附图九。
附图九勾锁锁勾调节方法
二、安装工作操作要点
3.19安装四开推拉门扇 3.19.1安装顺序：从室内看，先安装2号、3号门扇，再安装1号、4号门扇，最后调整门扇间隙。安锁座方法均与两开推拉门扇相同； 3.19.2安装执手：四开推拉门扇的执手有带拨叉和不带拨叉两种，带拨叉的执手安装在3 号门扇，安装方法及要求与平开窗扇的执手相同；不带拨叉的执手安装在2号门扇，执手安装完毕后盖回螺钉孔装饰盖； 3.19.3安装收口：收口安装在2号门扇上，将收口卡入2号门扇的安装槽内，用（95系列 Φ5×60mm、118系列Φ5×50㎜）沉头自攻螺钉将收口与2号门扇连接，连接点不少于4个； 3.19.4安装执手锁座：根据3号门扇铝连杆上的锁点距离，在2号门扇收口的对应部位，安装执手锁座，每樘四开推拉门设计配套的执手锁座为2个。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

配件要求
常用配件材质要求
多点锁（包括两点锁）、传动器、执手采用格屋“GU”、诺托“Roto” 五金系列，传动器材质为铝合金或锌合金；多点锁锁座、锁扣材质为镀锌钢材；执手材质为铝合金或锌合金，表面粉末喷涂处理，材质、颜色、型号须经甲方确认样板。铰链、滑撑、合页采用杨氏“立兴” 五金系列，铰链、滑撑材质为304不锈钢，合页材质为铝合金或锌合金（表面粉末喷涂），材质、颜色、型号须经甲方确认样板。推拉门窗钩锁采用格屋“GU”、“立兴”、坚朗，锁舌、锁座均为304不锈钢。推拉门窗的滑轮采用格屋“GU”、诺托“Roto”、吉盛“GIESSE” ，轮子为高强度耐磨尼龙，轮轴、轮体为304不锈钢。
hmin≥40μｍ
耐粉化性～5年
玻璃要求
****一期公共场所采用中空玻璃，TH、公寓采用LOW-E玻璃
LOW-E中空玻璃：是在玻璃表面镀由多层银、铜或锡等金属或其化合物组成的薄膜系，是一种镀膜玻璃。
性能和特点：对可见光有较高的透射率，对红外线有很高的反射率，具有良好的隔热性能。低辐射玻璃不同于热反射镀膜玻璃，它对可见光的反射率很低，比普通玻璃的反射率略高，因此它的透明性很好。起到保温、隔热、节能作用。
防腐处理：门窗框与墙体接触面，即塞缝凹槽一侧必须涂刷防腐剂
（接触面采用电泳喷漆、粉末喷涂或氟碳喷涂处理，且涂层厚度符合
要求的除外）。
门窗框塞缝一侧，安装开启扇铰链的螺丝孔位置，应在门窗框安装前用小块单面胶条或泡沫板（不大于10*10mm）粘贴。
作用：为避免安装配件、窗扇时拧螺丝困难；
小块：永久留在缝内，避免空鼓造成渗漏
1、建筑用铝合金是铝、镁、硅合金 2、铝锭熔炼→铝棒挤压→表面处理→检验出厂→加工制作
→现场安装
一般将华南区域可选用的型材供应商划分为：第一梯队：亚铝、兴发、华加日第二梯队：坚美、凤铝、广亚。。。第三梯队：宏佳、南华、季华、广铝、银一百
型材厚度
门框、扇型材截面主要受力部位最小实测壁厚应不小于 2.0mm；窗框、扇型材截面主要受力部位最小实测壁厚应不小于1.4mm。玻璃压线等配套铝料最小实测壁厚应不小于1.0mm。
密封材料
1、密封胶条：耐候密封性能、档次从高到低：硅橡胶条、三元乙丙胶条、 PVC橡胶条，万科深圳区域统一采用三元乙丙胶条。三元乙丙（EPDM）：适应温度-50℃－100 ℃ ，黑色较多，使用年限（常温）10年以上。与PVC橡胶条比较，更柔软、伸缩变形性能，燃烧冒黑烟。
2、密封毛条：万科深圳区域统一采用硅化处理的丙纶纤维密封毛条。
中空玻璃：是由两片或多片玻璃组合，由主密封剂（丁基胶）和次密封剂（硅酮结构密封胶或聚硫胶）进行密封。玻璃中间充有干燥空气或惰性气体。
性能和特点：极好的隔热性能和节能效果。中间的空气层可防止结露，隔声量 32～36dB。门窗玻璃一般采用聚硫胶，幕墙玻璃只能用结构胶密封，相差12～15元/米2。一个接头比较好。
牛栏窝一期采用：密封胶条 : 荣基
3、密封胶、结构胶
密封毛条:利的加
密封胶：用于接缝密封的硅酮胶，要求有较好的变形、耐老化性能。耐侯胶：密封胶的高档产品，变形、耐老化性能较普通密封胶更强，
多用于幕墙接缝密封。结构胶：用于玻璃与型材之间粘接受力的硅酮胶。玻璃胶：一般指透明的普通密封胶。转角玻璃密封胶：转角玻璃之间接缝密封胶，其实是结构胶。原因解释：国标《硅酮结构密封胶》GB16776要求结构密封胶的“拉伸粘接强度”不小于0.45MPa，美国硅酮结构密封胶标准ASTMC 1184要求不小于 0.35MPa ,国内销售的常用结构胶，如：DC993、DC995、SJ268、SS621 能达到国标要求，但所有厂家的“透明结构胶”都只能达到ASTMC 1184的要求，而达不到国标要求，故只能取得“密封胶生产许可证”，所以造成生产的密封胶实际上却是结构胶，市场上也早就广泛使用。
制作要求
50窗横料、下框料应带凹槽排水，非窗眉正下方的悬窗开启扇上横料应有滴水线。 50窗中竖挺、中横挺不宜采用铝料穿钢的作法，应尽量采用加强中挺。推拉门室内挡水板高度不低于25mm
粉末喷涂工艺
以热固性饱和聚酯粉末为涂料，静电喷涂
预处理：同氟碳→粉末喷涂→涂层固化→检测包装
颜色：咖啡色
厚度
****一期铝合金门窗
****中心城项目部
基本内容
1、门窗型材 2、车间生产 3、配件要求 4、安装管理 5、淋水检验
门窗型材
1、采用50系列系列一般是由门窗框料的厚度（高度）来命名的。 2、铝门窗型材采用华加日、亚铝、兴发生产的型材
本项目采用兴发型材，表面粉末喷涂，颜色为咖啡色。
型材基本知识
生产、制作
1）普通50窗底框、中横挺采用带凹槽排水的铝型材；悬窗上方的中横挺采用带滴水的铝型材；尽量避免采用衬钢加强的中挺，宜采用不小于25mm，高度自下槛排水槽面计起。
工厂加工：
工厂加工主要完成铝型材的下料，组装，钻孔、开槽，打胶，穿胶条，防腐，五金配件安装。门窗框、扇出厂前，项目部、监理应到工厂对成品进行检查，检查加工精度、使用材料是否正确。
****一期采用：格屋、立兴品牌
配件选用常见问题：
1、与型材系列不配套，多见于平开门、推拉门窗； 2、配件类型不符合建筑师的要求； 3、配件及辅材的材质； 4、配件受力不够，如铰链、滑轮； 5、配件规格与开启扇的尺寸不配套； 6、入户平开门、推拉门没有锁闭功能； 7、入户推拉门钩锁钥匙变化少； 8、配件安装的精度不够，影响外观和门窗开关； 7、成品保护不力，造成表面磨损等。
1、铝型材下料和组装精度影响铝合金门窗接缝，最终影响渗漏、外观、门窗扇关闭等。
2、排水孔需在工厂用模具统一开孔，开孔不当影响外观、门窗排水，在现场开孔很难操作或乱开乱凿。
平开窗、悬窗开启扇底框位置泻水口也应在工厂用刀具统一开凿，泻水口宽度不小于15mm，底部打平。
穿胶条、毛条
密封胶条和毛条尽量用整根，禁止一根胶条由几段拼接，以保证在门窗四周的连续密封。转角位置胶条应采用密封胶或其它粘接剂粘接
玻璃加工
门窗玻璃原片采用耀玻、洛玻、广浮、南玻生产的浮法玻璃，钢化玻璃、中空、夹胶玻璃的深加工厂家为三鑫、信义、南玻。
本项目采用：三鑫
怎样区分钢化玻璃和浮法玻璃？
1、由于钢化玻璃表面有应力，戴偏光太阳镜，可以看到彩色的斑纹，没有钢化的应该看不到。 2、由于钢化玻璃表面平整度较浮法玻璃差，在70度角，玻璃表面是否有斑纹，整板面的玻璃有不规则变形。 3、钢化玻璃破碎后，碎片会破成均匀的小颗粒。

【精品课件】铝合金门窗安装施工

合集下载

铝合金门窗安装施工演示PPT

铝门窗安装工程施工工艺PPT培训课件

铝合金门窗安装施工技术交底PPT(图文并茂)

铝合金门窗安装施工演示PPT

门窗工程施工-ppt素材课件.ppt

铝合金门窗钢副框安装过程图解PPT课件

铝合金门(铝合金门窗)安装施工工艺

建筑施工技术学科课件612铝合金门窗安装

铝门窗安装工程施工工艺(PPT)04279

最新铝合金门窗安装施工工艺详解(精品课件)

04铝合金门窗安装课件

铝门窗安装工程施工工艺(PPT)

铝合金门窗的安装施工

铝合金门窗安装施工技术交底PPT(图文并茂)

文档推荐

最新文档
