铝合金门窗安装图解

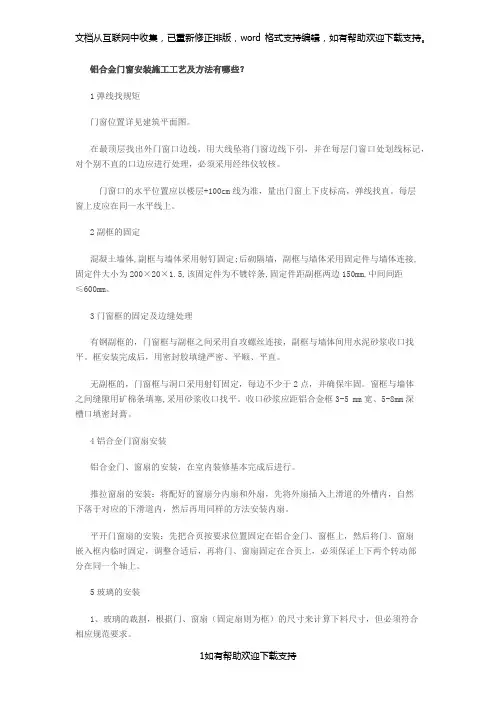

铝合金门窗安装施工工艺及方法有哪些？1弹线找规矩门窗位置详见建筑平面图。

在最顶层找出外门窗口边线，用大线坠将门窗边线下引，并在每层门窗口处划线标记，对个别不直的口边应进行处理，必须采用经纬仪较核。

门窗口的水平位置应以楼层+100cm线为准，量出门窗上下皮标高，弹线找直。

每层窗上皮应在同一水平线上。

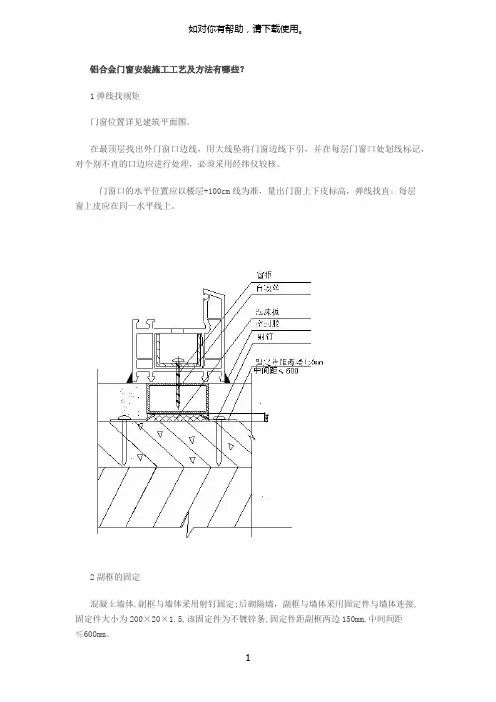

2副框的固定混凝土墙体,副框与墙体采用射钉固定;后砌隔墙，副框与墙体采用固定件与墙体连接, 固定件大小为200×20×1.5,该固定件为不镀锌条,固定件距副框两边150mm,中间间距≤600mm。

3门窗框的固定及边缝处理有钢副框的，门窗框与副框之间采用自攻螺丝连接，副框与墙体间用水泥砂浆收口找平。

框安装完成后，用密封胶填缝严密、平顺、平直。

无副框的，门窗框与洞口采用射钉固定，每边不少于2点，并确保牢固。

窗框与墙体之间缝隙用矿棉条填塞,采用砂浆收口找平。

收口砂浆应距铝合金框3-5 mm宽、5-8mm深槽口填密封膏。

4铝合金门窗扇安装铝合金门、窗扇的安装，在室内装修基本完成后进行。

推拉窗扇的安装：将配好的窗扇分内扇和外扇，先将外扇插入上滑道的外槽内，自然下落于对应的下滑道内，然后再用同样的方法安装内扇。

平开门窗扇的安装：先把合页按要求位置固定在铝合金门、窗框上，然后将门、窗扇嵌入框内临时固定，调整合适后，再将门、窗扇固定在合页上，必须保证上下两个转动部分在同一个轴上。

5玻璃的安装1、玻璃的裁割，根据门、窗扇（固定扇则为框）的尺寸来计算下料尺寸，但必须符合相应规范要求。

2、玻璃就位：当玻璃单块尺寸较小时，可用双手夹住就位，如果单块玻璃尺寸较大，为便于操作，采用玻璃吸盘。

3、玻璃密封与固定：玻璃就位后，用橡胶条嵌入凹槽挤紧玻璃，然后在胶条上面注入硅酮密封胶。

玻璃放在凹槽的中间，5mm≥内外两侧的间隙≥2mm。

玻璃的下部不得直接座落在金属上，采用3mm的路丁橡胶垫块将玻璃垫起。

6清理1、铝合金门窗交工前，将表面的塑料胶纸撕掉，如果塑料胶纸在型材表面留有胶痕，清洗干净。

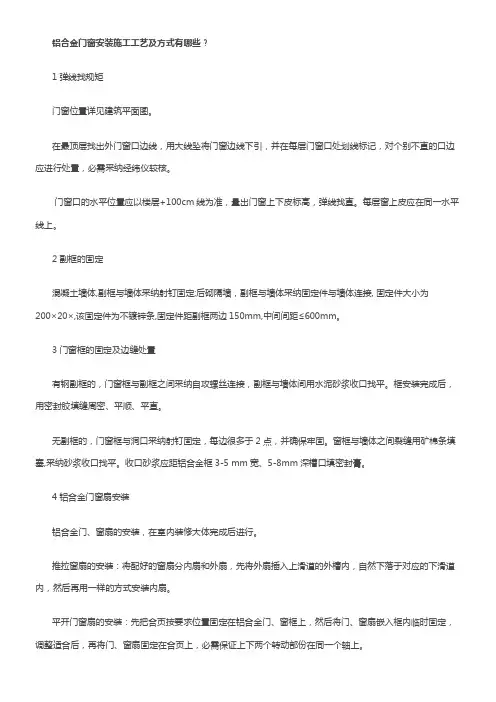

铝合金门窗安装施工工艺及方式有哪些？1弹线找规矩门窗位置详见建筑平面图。

在最顶层找出外门窗口边线，用大线坠将门窗边线下引，并在每层门窗口处划线标记，对个别不直的口边应进行处置，必需采纳经纬仪较核。

门窗口的水平位置应以楼层+100cm线为准，量出门窗上下皮标高，弹线找直。

每层窗上皮应在同一水平线上。

2副框的固定混凝土墙体,副框与墙体采纳射钉固定;后砌隔墙，副框与墙体采纳固定件与墙体连接, 固定件大小为200×20×,该固定件为不镀锌条,固定件距副框两边150mm,中间间距≤600mm。

3门窗框的固定及边缝处置有钢副框的，门窗框与副框之间采纳自攻螺丝连接，副框与墙体间用水泥砂浆收口找平。

框安装完成后，用密封胶填缝周密、平顺、平直。

无副框的，门窗框与洞口采纳射钉固定，每边很多于2点，并确保牢固。

窗框与墙体之间裂缝用矿棉条填塞,采纳砂浆收口找平。

收口砂浆应距铝合金框3-5 mm宽、5-8mm深槽口填密封膏。

4铝合金门窗扇安装铝合金门、窗扇的安装，在室内装修大体完成后进行。

推拉窗扇的安装：将配好的窗扇分内扇和外扇，先将外扇插入上滑道的外槽内，自然下落于对应的下滑道内，然后再用一样的方式安装内扇。

平开门窗扇的安装：先把合页按要求位置固定在铝合金门、窗框上，然后将门、窗扇嵌入框内临时固定，调整适合后，再将门、窗扇固定在合页上，必需保证上下两个转动部份在同一个轴上。

5玻璃的安装一、玻璃的裁割，依照门、窗扇（固定扇那么为框）的尺寸来计算下料尺寸，但必需符合相应标准要求。

二、玻璃就位：当玻璃单块尺寸较小时，可用双手夹住就位，若是单块玻璃尺寸较大，为便于操作，采纳玻璃吸盘。

3、玻璃密封与固定：玻璃就位后，用橡胶条嵌入凹槽挤紧玻璃，然后在胶条上面注入硅酮密封胶。

玻璃放在凹槽的中间，5mm≥内外双侧的间隙≥2mm。

玻璃的下部不得直接座落在金属上，采纳3mm的路丁橡胶垫块将玻璃垫起。

6清理一、铝合金门窗交工前，将表面的塑料胶纸撕掉，若是塑料胶纸在型材表面留有胶痕，清洗干净。

铝合金平开窗-图文任务四铝合金平开窗的安装学习目标：了解铝合金门窗的主要类型、形式和特征及应用，掌握铝合金推拉窗的窗框与窗扇的构造，掌握确定铝合金的尺寸的基本方法，了解铝合金门窗五金件、施工机具的应用，能够按照铝合金推拉窗的工艺完成正确安装操作，能控制施工质量，并能够正确实施铝合金推拉窗的成品保护，本任务要安装图4-1所示的铝合金窗。

窗洞高度1230mm,宽度1500mm,墙体厚度350mm。

图4-1铝合金平开窗铝合金平开窗由于材质的特点，避免了传统木质平开窗易变形、不耐用等缺点，而且具备了更加轻巧、坚固、性能高、容易成型、美观等特点，因此其构造、安装工艺、施工操作等方面与木质平开窗相比有很大的区别。

图4-1所示的铝合金窗包括上部的固定窗和下部的内开式平开窗。

要正确使用机具和五金件、配件及附件，完成窗框的安装、固定，及窗扇的装配。

一、铝合金平开窗的类型及特点内开式窗的优点是擦窗方便，缺点是窗幅小，视野不开阔，开启时要占去室内的部分空间，使用纱窗也不方便，如果密封质量不过关，还可能渗雨。

外开式窗的优点是开启时不占空间，缺点是开启要占用墙外空间，刮大风时易受损。

寒冷地区或有特殊要求的房间，还采用双层铝合金平开窗。

铝合金双层平开窗有不同的开启方式，常用的有内层窗内开、外层窗外开和双层均外开方式。

二、铝合金平开窗的构造节点67目前，使用较广泛的铝合金平开窗型材有38系列、50系列铝合金型材。

图4--2直角对接槽榫示意图图4--3铝合金窗四角连接示意图4--4铝合金平开（门）窗安装节点a)（门）窗框安装b)固定扇框安装68图4-5普通铝合金平开窗组合节点三、铝合金平开窗的主要五金件及配件1．主要五金件69图4-6铝合金平开窗五金件1-旋压执手（固定/开启）、执手A、执手B2-连杆接头4-锁头滑块部件4-插头5-平开合页6-助升块7-固定块8-锁块9-上销钉块10-转向角11-销块12-传动杆14-连接块14-旋转承座15-底垫16-下销钉块2．配件、附件70钉、膨胀螺栓、泡沫填缝剂、硅胶等，见表4-1。

铝合金门窗安装施工工艺及方法有哪些？1弹线找规矩门窗位置详见建筑平面图。

在最顶层找出外门窗口边线，用大线坠将门窗边线下引，并在每层门窗口处划线标记，对个别不直的口边应进行处理，必须采用经纬仪较核。

门窗口的水平位置应以楼层+100cm线为准，量出门窗上下皮标高，弹线找直。

每层窗上皮应在同一水平线上。

2副框的固定混凝土墙体,副框与墙体采用射钉固定;后砌隔墙，副框与墙体采用固定件与墙体连接, 固定件大小为200×20×1.5,该固定件为不镀锌条,固定件距副框两边150mm,中间间距≤600mm。

3门窗框的固定及边缝处理有钢副框的，门窗框与副框之间采用自攻螺丝连接，副框与墙体间用水泥砂浆收口找平。

框安装完成后，用密封胶填缝严密、平顺、平直。

无副框的，门窗框与洞口采用射钉固定，每边不少于2点，并确保牢固。

窗框与墙体之间缝隙用矿棉条填塞,采用砂浆收口找平。

收口砂浆应距铝合金框3-5 mm宽、5-8mm深槽口填密封膏。

4铝合金门窗扇安装铝合金门、窗扇的安装，在室内装修基本完成后进行。

推拉窗扇的安装：将配好的窗扇分内扇和外扇，先将外扇插入上滑道的外槽内，自然下落于对应的下滑道内，然后再用同样的方法安装内扇。

平开门窗扇的安装：先把合页按要求位置固定在铝合金门、窗框上，然后将门、窗扇嵌入框内临时固定，调整合适后，再将门、窗扇固定在合页上，必须保证上下两个转动部分在同一个轴上。

5玻璃的安装1、玻璃的裁割，根据门、窗扇（固定扇则为框）的尺寸来计算下料尺寸，但必须符合相应规范要求。

2、玻璃就位：当玻璃单块尺寸较小时，可用双手夹住就位，如果单块玻璃尺寸较大，为便于操作，采用玻璃吸盘。

3、玻璃密封与固定：玻璃就位后，用橡胶条嵌入凹槽挤紧玻璃，然后在胶条上面注入硅酮密封胶。

玻璃放在凹槽的中间，5mm≥内外两侧的间隙≥2mm。

玻璃的下部不得直接座落在金属上，采用3mm的路丁橡胶垫块将玻璃垫起。

6清理1、铝合金门窗交工前，将表面的塑料胶纸撕掉，如果塑料胶纸在型材表面留有胶痕，清洗干净。

4.验收与评定门窗安装前检查内容：门窗洞口弹线、（水平控制线、垂直控制线、进出线），洞口修整处理完毕，门窗框扇半成品质量，保护膜的粘贴等； 1）在门窗专业承包商进场安装前专业工程师必须和现场监理工程师共同检查土建单位的门窗洞口准备过程，检查符合规定后，由现场监理工程师签出门窗框安装许可单。

2）监理和专业工程师对进场的铝合金门窗进行资料实物验收检查，尤其须按门窗加工制作细部详图验收，不符合要求的严禁使用。

4.验收与评定监理在门窗安装过程全数检查：门窗框连接固定间距、框周塞缝、门窗框垂直度、对角线尺寸、有防雷要求的连接、玻璃装配减震垫块；专业工程师随同检查。

监理在门窗安装完成检查：打胶的平滑密实满、五金件安装牢固、开启灵活、限位块的设置等。

专业工程师随同检查。

4.验收与评定铝合金门窗安装的允许偏差和检验方法项次 1 项目≤1500 门窗槽口宽度、高度＞1500 ≤2000 允许偏差mm 1.5 2 3 4 2.5 2 5 5 4 1.5 检验方法用钢尺检查 2 3 4 5 6 7 8 门窗槽口对角线长度差＞2000 用钢尺检查用垂直检测尺检查用1M水平尺塞尺查用钢尺检查用钢尺检查用钢尺检查用钢直尺检查门窗框的下、侧面垂直度门窗横框的水平度门窗横框标高门窗竖向偏离中心双层门窗内外框间距推拉门窗扇与框搭接量4.验收与评定铝门窗施工完成后施工单位自检合格后报监理部，应由总监理工程师组织，专业监理工程师，施工单位技术人员、工程部专业工程师参加对铝门窗进行检查与验收评定。

分户验收时人工淋水逐户检查，门窗专业承包商负责试水准备工作和试水工作、由现场专业代表和监理工程师共同监督的情况下对门窗试水检验。

遇大风大雨天气现场专业工程师组织监理对门窗渗漏情况进行逐樘检查，发现问题及时通知门窗专业承包商维修。
