先导式电磁阀工作原理
先导式电磁阀是一种常见的控制装置，它利用电磁力来控制流体的通断。

其工作原理如下：
1. 结构组成：先导式电磁阀由电磁线圈、导磁铁、阀芯、阀座等组成。

2. 工作过程：
a. 无电状态：当电磁线圈不通电时，阀芯处于中性位置，通过阀座与外部管道连通，流体可以自由流动。

b. 通电状态：当电磁线圈通电时，电磁力使得导磁铁与阀芯吸合，阀芯会沿着导磁铁方向移动，遮住阀座，从而切断流体的通道。

3. 工作原理：
a. 先导作用：先导式电磁阀通过加入一个小的先导孔或先导阀来增加通道的流体压力。

先导孔或先导阀的开关受电磁线圈控制，当电磁线圈通电时，先导孔或先导阀打开，通过流体压力的作用，形成在阀芯上方高压区，使得阀芯下方的低压区形成真空吸力，进而使阀芯往下移动，阀芯与阀座分离，流体可以通过电磁阀通道。

4. 工作过程控制：先导式电磁阀的工作过程可以通过控制电磁线圈的通断来实现。

通电时，电磁线圈产生磁场，使得导磁铁与阀芯吸合，切断流体通道；断电时，磁场消失，导磁铁与阀芯分离，恢复流体通道。

5. 应用领域：先导式电磁阀广泛应用于工业自动化控制系统中，用于控制液体和气体的流量、压力和方向。

例如，自动控制系统中的输水管道、蒸汽系统、石化工艺等。

先导式电磁阀工作原理
先导式电磁阀是一种常用的控制装置，其工作原理如下：
1. 结构组成：先导式电磁阀由阀体、阀芯、电磁操控部分和压力补偿装置组成。

2. 工作原理：当电磁操控部分施加电流时，电磁铁产生磁力吸引阀芯，通过连接杆将阀芯与阀芯导向座联动。

当电磁铁关闭时，阀芯由弹簧回复到初始位置。

3. 先导式原理：先导式电磁阀采用了先导阀和主阀的结合，在先导阀上增加压力信号，通过压力差来控制主阀芯的运动。

当先导阀控制的液压油进入主阀芯导向座的通道时，压力作用在主阀芯上。

当压力达到一定值时，主阀芯将被推动，打开或关闭油流。

4. 压力补偿装置：由于先导式电磁阀中存在压力损失，为了保证阀芯的灵敏度，通常在电磁阀中设置了压力补偿装置。

这种装置能够根据不同的压力差调整先导阀和主阀之间的压差，使阀芯能够稳定地运动。

5. 工作流程：当电磁阀处于关闭状态时，主阀芯处于初始位置，液压油无法通过阀门。

当电磁阀通电时，电磁铁激活，吸引阀芯与导向座连接杆移动，使得液压油可以通过阀门流动。

当电磁阀断电时，电磁铁失去磁力，弹簧将阀芯推回到初始位置，关闭液压油通道。

通过这样的工作原理，先导式电磁阀可以实现对液压系统中液体的控制，具有精确控制、快速响应的特点。

它广泛应用于各种机械和工业设备中，提高了系统的自动化程度和工作效率。

先导式电磁阀结构原理和问题分析１结构原理先导式电磁阀由电磁先导阀（简称先导阀）与主阀组成，两者之间有节流通道联系，其结构原理如图１所示。

图中Ｒ１、Ｒ２分别为节流孔和先导阀液阻，两者串联连接，构成先导液压半桥；ｐ１为供液压力ｐ２为主阀芯上腔压力，满足如下关系式：主阀的上腔为敏感腔，作用面积为Ａ２，弹簧刚度为ｋ；下腔为高压腔，作用面积为Ａ１（Ａ１＜Ａ２）。

当先导阀处于失电关闭状态时，液阻Ｒ２无穷大，工作介质通过节流孔进入主阀上腔，由式（１）知ｐ１＝ｐ２，主阀芯在上腔液压力和弹簧力双重作用下处于关闭状态。

当先导阀得电开启时，介质通过节流孔－上腔－先导阀通道进入偶合器（近似为无压腔），在节流孔和先导阀处分别形成压降，由式（１）知ｐ１＞ｐ２，当下腔液压力足以克服上腔液压力、弹簧力及阀芯与阀套之间的摩擦力时，主阀芯将开启，介质经主阀口进入偶合器进行充液。

以上是对偶合器充液阀的分析，排液阀工作原理与之类似。

主阀开启前平衡条件为Ｆｐ２＋Ｆｔ＋Ｆｆ＝Ｆｐ１（Ｆｐ２为上腔压力Ｆｔ为弹簧力Ｆｆ为摩擦力Ｆｐ１为下腔压力），即忽略弹簧力和摩擦力，即ｋｘ０＋Ｆｆ＝０，得到开启结构参数条件为Ｒ１＞（ｋ１－１）Ｒ２用压力表示为Δｐ１＞（ｋ１－１）Δｐ２。

若先导阀的通流能力很强，即Ｒ２＝０，得到开启压力参数条件为２问题分析由上述分析可知，液阻对先导式电磁阀的开启起关键性作用，在主阀结构确定条件下，要正常开启，则希望液阻Ｒ１较大，Ｒ２较小。

对于细长孔型节流孔，孔径越小，孔深越长，液阻也就越大，但也易导致堵塞现象发生。

供液液压系统中虽然设置了高精度过滤器，然而由于偶合器工作过程中因滑差的存在产生大量的热使水温升高（带载启动或堵转时的温升尤其严重），若水质较硬则不可避免产生水垢，阻塞节流孔，致使主阀失控，偶合器无法正常充液、排液，影响整个工作面的生产甚至威胁人身安全。

若要保持较大节流孔直径，提高抗堵塞能力，则必须使Ｒ２降低，即要求先导阀具有较强通流能力。

电磁阀直动式和先导式区别随着科学技术的不断进步与发展，电磁阀的种类也日益增加，面对电磁阀的这么多种类，下面就直动式电磁阀和先导式电磁阀及分步直动式电磁阀的区别进行简单介绍，为正确的电磁阀选型做好前期的知识的了解；电磁阀作为自动化控制仪表系统的执行器之一，它是一种依靠电磁力为主要动力源的自动电磁阀门，电磁阀由于结构简单、操作方便、容易安装及维护、动作快等特点，目前已经成为很多工业行业挑选成为流体控制自动化的优选产品之一，一般广泛运用在水、气、油、天然气、蒸汽、腐蚀性介质等涉及到管路流体自动控制的装置系统之中。

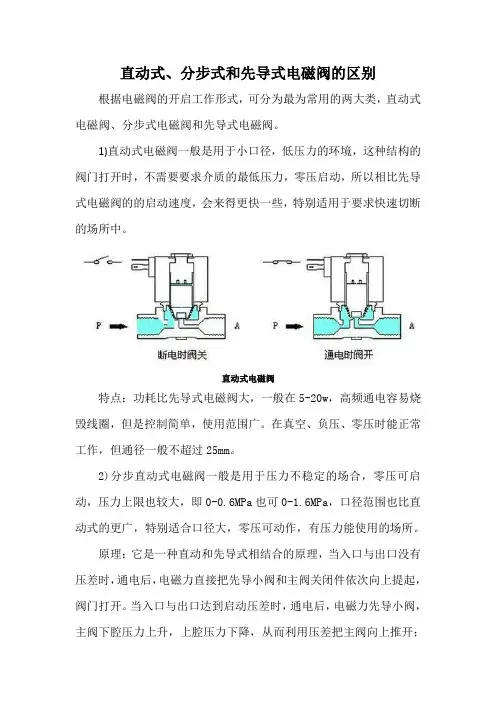

电磁阀直动式和先导式区别从原理上分为三大类：1）直动式电磁阀：直动式电磁阀一般是用于小口径，低压力的环境，这种结构的阀门打开时，不需要要求介质的压力，零压启动，所以相比先导式电磁阀的的启动速度，会来得更快一些，特别适用于要求快速切断的场所中。

原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

直动式电磁阀特点：在真空、负压、零压时能正常工作，但通径一般不超过50mm。

2）分步直动式电磁阀：分步直动式电磁阀一般是用于压力不稳定的场合，零压可启动，压力上限也较大，即0-0.6MPa也可0-1.6MPa，口径范围也比直动式的更广，特别适合口径大，零压可动作，有压力能使用的场所。

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

分步直动式电磁阀特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：先导式电磁阀一般是用于大口径，高压力的场合，这种结构的阀门打开时，要求电磁阀的最低压力不能低于0.05MPa，必须有先导压力，否则是无法打开的。

先导电磁阀与直接电磁阀优缺点与常见故障处理一、先导式电磁阀工作原理及特点：1、先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

2、先导式电磁阀工作特点：功耗小，0.1-0.2w ，可以频繁通电，长时间通电而不会烧毁。

而且节能，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件，但是液体的杂质容易堵塞先导阀孔。

不适用于液体使用。

1、先导式电磁阀和直通式电磁阀相比，虽然复杂，但是可以比前者实现更高更精确的控制效果，能够控制阀口的开关速度，对于降低液压冲击有很好的效果，具体看你的实现形式。

当然对于精度要求不高的应用场合，直通式是可以解决问题的。

2、先导式的好处是电磁头小，功耗小，前者优点是美观节省安装空间，后者的优点是发热少，节省能源，但更重要的是由于发热小，线圈不易烧毁，可以长时间通电，这一点尤其被人重视。

比如SMC的电磁阀有些已经达到0.1W，可以永远通电而不发热，直动式的电磁头功率4-20W，通电只能是很短时间，还不能频繁通电，否则有烧毁可能。

需要长时间通电，或者高频率通电时，必须要用先导式。

实际上，现在的通用电磁阀，基本上是先导式了。

只有通液体的电磁阀，还有很多是直动式，主要是因为流体里面的杂质可能会堵塞细小的先导阀的先导通道。

二、先导式电磁阀常见故障及处理先导式电磁阀在不通电的情况下，因为有弹簧的作用力，使得阀芯被压紧在电磁阀的阀座上，这个时候电磁阀是保持密封的状态。

在电磁阀通电以后，电磁头会产生磁力提起阀杆，这个时候阀芯就会被提起与阀座分离，从而控制介质流出。

先导式电磁阀在用户使用的过程中也会遇到一些常见的故障问题，例如无法启动和工作等，上海力典阀业的技术人员总结了几点关于先导式电磁阀的常见故障问题，以及对应的处理方式：1、先导式电磁阀常见故障（1）、阀芯上部销孔磨损, 销孔内侧有较为明显的被磨压形成的凹槽, 微观形貌可见有磨屑磨粒及较短的划痕等特征, 磨痕边缘为挤压辗平的金属磨屑形态。
