电磁换向阀的基本工作原理是相同的，通过电磁铁控制滑阀阀芯的不同位置，以改变形油液的流动方向。

当电磁铁断电时，滑阀由弹簧保持在中间位置或初始位置（脉冲式阀除外）。

若推动故障检查按钮可使滑阀阀芯移动。

接下来的四副图中：即图1、图2、图3和图4分别是不同通径的WE型电磁换向阀的结构原理图。

电磁换向阀结构图
图1 WE5型电磁换向阀结构原理图
1—阀体；2—电磁铁（左为交流电磁铁。

右为直流电磁铁）3—滑阀；4—复位弹簧；5—推杆；6—故障检查按钮7—橡胶保护罩
图2 WE6型电磁换向阀结构原理图
1—阀体；2—电磁铁；3—滑阀；
4—复位弹簧；5—推杆；6—故障检查按钮
图3 4WE10E10/A型湿式电磁换向阀结构原理图1—阀体；2—湿示电磁铁；3—滑阀；
4—复位弹簧；5—推杆；6—故障检查按钮
图 4 4WE10E10/L…型干式交流电磁换向阀结构原理图
1—阀体；2—干式电磁铁；3—滑阀；
4—复位弹簧；5—推杆；6—故障检查按钮。

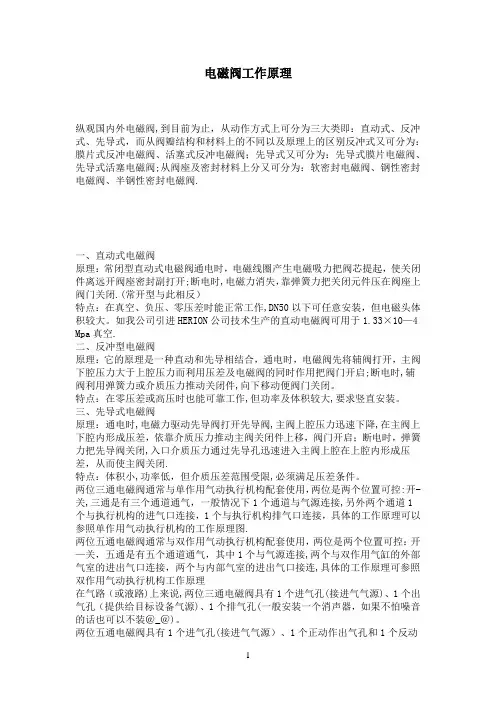

电磁阀工作原理纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。

电磁阀的原理和一些动态图

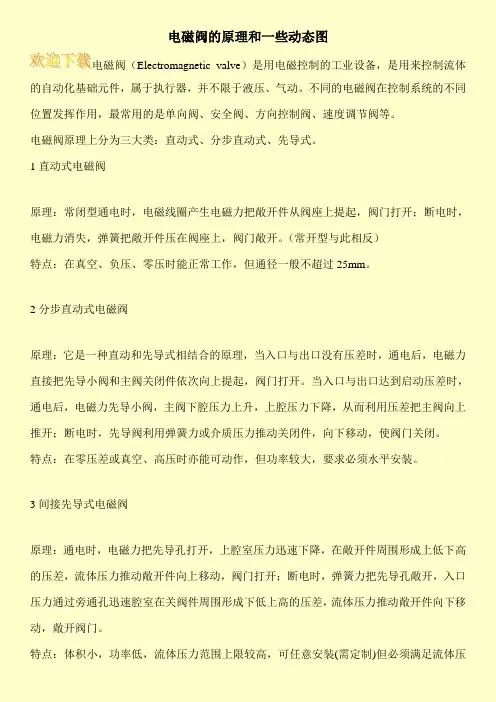

电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀原理上分为三大类：直动式、分步直动式、先导式。

1直动式电磁阀
原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。

（常开型与此相反）
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2分步直动式电磁阀
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

3间接先导式电磁阀
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。

特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压。

电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。

一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。

（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。

二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。

三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。

特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

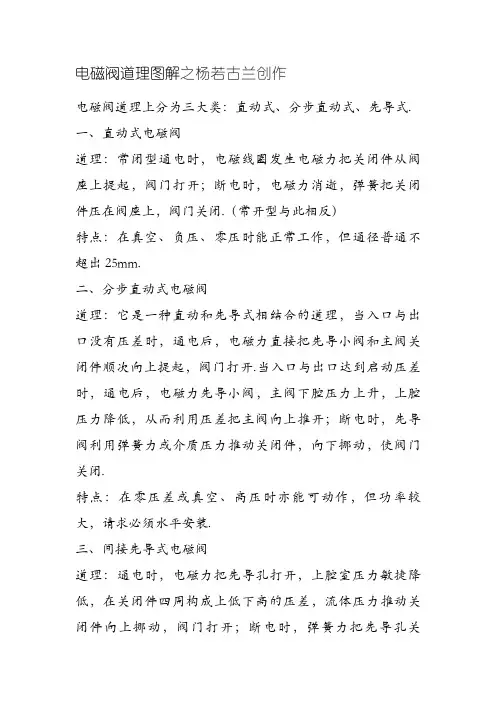

电磁阀道理图解之杨若古兰创作电磁阀道理上分为三大类：直动式、分步直动式、先导式.一、直动式电磁阀道理：常闭型通电时，电磁线圈发生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭.（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径普通不超出25mm.二、分步直动式电磁阀道理：它是一种直动和先导式相结合的道理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件顺次向上提起，阀门打开.当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力降低，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下挪动，使阀门关闭.特点：在零压差或真空、高压时亦能可动作，但功率较大，请求必须水平安装.三、间接先导式电磁阀道理：通电时，电磁力把先导孔打开，上腔室压力敏捷降低，在关闭件四周构成上低下高的压差，流体压力推动关闭件向上挪动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔敏捷腔室在关阀件四周构成下低上高的压差，流体压力推动关闭件向下挪动，关闭阀门.特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件工作道理电磁阀里有密闭的腔，在分歧地位开有通孔，每个孔连接分歧的油管，腔两头是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的挪动来开启或关闭分歧的排油孔，而进油孔是常开的，液压油就会进入分歧的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械安装.如许通过控制电磁铁的电流通断就控制了机械活动.二位二通电磁阀二位三通电磁阀二位四通电磁阀三位三通电磁阀三位四通电磁阀管道联系式电磁阀直接控制式电磁阀。

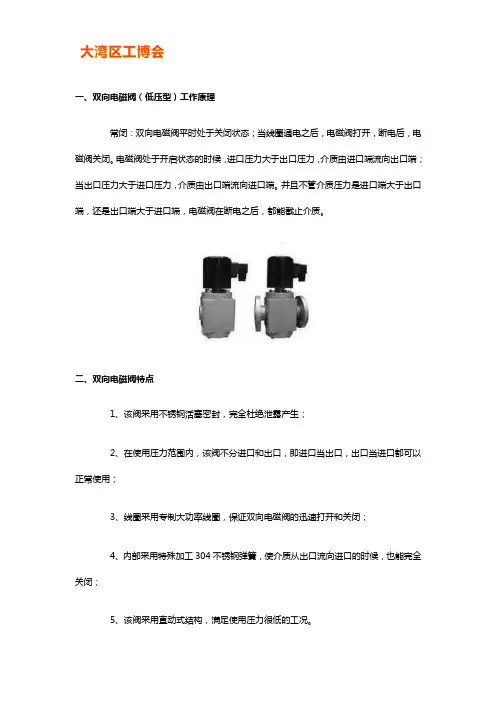

一、双向电磁阀（低压型）工作原理常闭：双向电磁阀平时处于关闭状态；当线圈通电之后，电磁阀打开，断电后，电磁阀关闭。

电磁阀处于开启状态的时候，进口压力大于出口压力，介质由进口端流向出口端；当出口压力大于进口压力，介质由出口端流向进口端。

并且不管介质压力是进口端大于出口端，还是出口端大于进口端，电磁阀在断电之后，都能截止介质。

二、双向电磁阀特点1、该阀采用不锈钢活塞密封，完全杜绝泄露产生；2、在使用压力范围内，该阀不分进口和出口，即进口当出口，出口当进口都可以正常使用；3、线圈采用专制大功率线圈，保证双向电磁阀的迅速打开和关闭；4、内部采用特殊加工304不锈钢弹簧，使介质从出口流向进口的时候，也能完全关闭；5、该阀采用直动式结构，满足使用压力很低的工况。

三、双向电磁阀（低压型）的技术参数口径：DN10-DN500电源电压：DC6V-DC220V、AC12V-AC220V线圈功率：120W、150W、200W使用压力：DN10-DN50：正向：1MPa；反向：0.6MPa DN65-DN200：正向：0.8MPa；反向：0.5MPaDN250-DN500：正向：0.5MPa；反向：0.2MPa连接方式：内螺纹、法兰、焊接使用介质：水、气、油、蒸汽、高温油等各种介质介质温度：-200℃—0℃、-60℃—+80℃、-20℃—+80℃、-5℃—+80℃、-5℃—120℃、0℃—+200℃、0℃—+600℃阀体材质：不锈钢304、不锈钢316、碳钢防护等级（可选）：防水（IP65）、防腐、防爆（ExdⅡCT5）接线方式：插头式、引线式、接线盒控制方式：常闭附加功能（可选）：带手动功能、带信号反馈功能、带过滤功能泄露等级：零泄露四、先导式双向电磁阀的结构先导式双向电磁阀主要由阀体、常闭主阀瓣、常开主阀瓣、先导阀瓣、电磁铁等零部件组成。

主阀瓣和活塞之间通过顶杆相连（图1），其特点是内部无弹簧等弹性复位元件，完全靠气动力和电磁力切换各气路通道，控制常开腔和常闭腔供气和密封，最高工作压力5.0MPa。

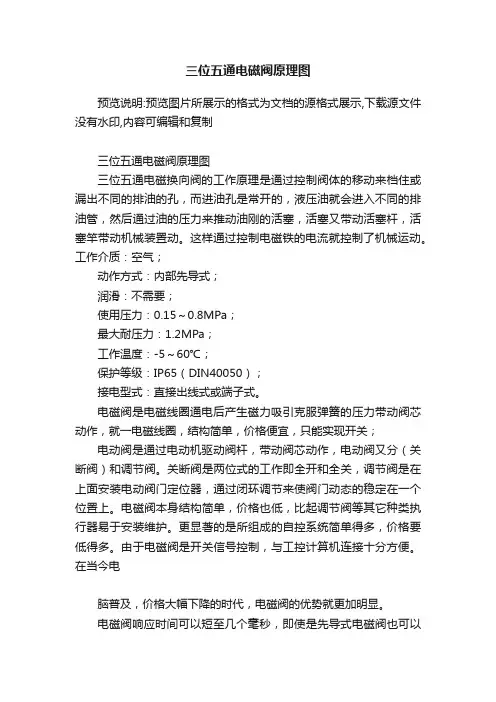

三位五通电磁阀原理图预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制三位五通电磁阀原理图三位五通电磁换向阀的工作原理是通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

这样通过控制电磁铁的电流就控制了机械运动。

工作介质：空气；动作方式：内部先导式；润滑：不需要；使用压力：0.15～0.8MPa；最大耐压力：1.2MPa；工作温度：-5～60℃；保护等级：IP65（DIN40050）；接电型式：直接出线式或端子式。

电磁阀是电磁线圈通电后产生磁力吸引克服弹簧的压力带动阀芯动作，就一电磁线圈，结构简单，价格便宜，只能实现开关；电动阀是通过电动机驱动阀杆，带动阀芯动作，电动阀又分（关断阀）和调节阀。

关断阀是两位式的工作即全开和全关，调节阀是在上面安装电动阀门定位器，通过闭环调节来使阀门动态的稳定在一个位置上。

电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。

更显著的是所组成的自控系统简单得多，价格要低得多。

由于电磁阀是开关信号控制，与工控计算机连接十分方便。

在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。

电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。

由于自成回路，比之其它自控阀反应更灵敏。

设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。

电磁阀外形尺寸小，既节省空间，又轻巧美观。

电磁阀工作原理纵观国内外电磁阀,到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀.一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开;断电时,电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭.(常开型与此相反）特点：在真空、负压、零压差时能正常工作,DN50以下可任意安装，但电磁头体积较大。

如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10—4 Mpa真空.二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。

特点：在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。

三、先导式电磁阀原理：通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭.特点：体积小,功率低，但介质压差范围受限,必须满足压差条件。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控:开-关,三通是有三个通道通气，一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图.两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开—关，五通是有五个通道通气，其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路（或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔（提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装＠_＠)。

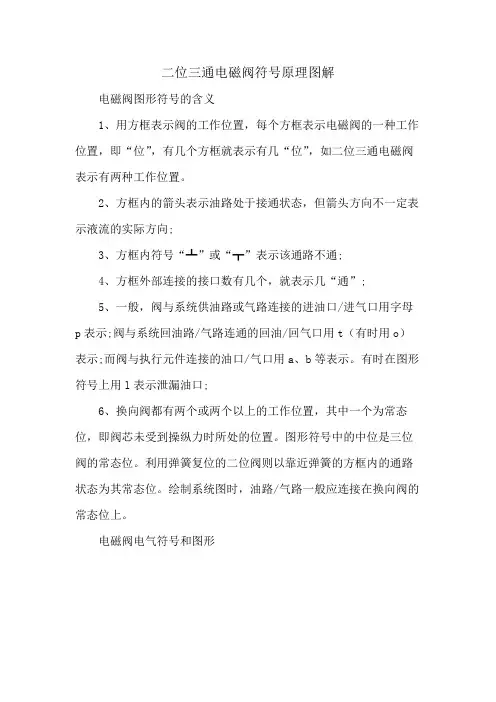

二位三通电磁阀符号原理图解电磁阀图形符号的含义1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有两种工作位置。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;3、方框内符号“┻”或“┳”表示该通路不通;4、方框外部连接的接口数有几个，就表示几“通”;5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。

有时在图形符号上用l表示泄漏油口;6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。

图形符号中的中位是三位阀的常态位。

利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。

绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

电磁阀电气符号和图形二位三通电磁阀符号二位三通电磁阀是两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/B），当电磁阀得电励磁是，P和A通，失电时P和B通两位指阀芯有两个位置，三通就是三个口，一个进气口，P口，或者1口，一个工作口，2口，一个排气口，3口。

分为常开常闭。

常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。

电磁阀接线图解交流无所谓，直流有正负极，注意电压要相同。

下图中箭头所指的是电磁阀，用于控制汽机低压后缸喷水系统气流通道的通、断。

低压缸喷水系统向双流低压缸每端喷水环上的喷咀提供凝结水。

当汽轮机所处工况要求投入低压缸喷水系统时，系统中的电磁阀接通，空气供至喷水流量控制阀的执行机构。

这样，凝结水通向低压缸排汽导流环上的喷咀。

并且，压力控制器的凝结水压力测点感受到压力信号。

三位五通电磁阀原理图
三位五通电磁阀原理图
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

三位五通电磁阀是采用双电控线圈，当两个电磁铁都不得电时，阀芯在两侧弹簧的平衡推动下处于中间位置，这个中间位置电磁阀中气路的通断决定了此电磁阀是中封、中泄还是中压类型。

中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）
中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.
中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.
根据以上内容对气缸控制的不同需求选配不同类型三位五通电磁阀。

二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。

最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。

电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。

电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有:气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。

在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。

电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。

主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。

按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。

直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。

图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。

线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。

当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。

二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
