沼气池设计图纸

沼气池的构造原理(附设计图纸)2沼气池的建造技术2.1沼气的基本知识2.1.1沼气及其产生过程沼气是有机物质在厌氧环境中，在一定的温度、湿度、酸碱度的条件下，通过微生物发酵作用，产生的一种可燃气体。

由于这种气体最初是在沼泽、湖泊、池塘中发现的，所以人们叫它沼气。

沼气含有多种气体，主要成分是甲烷(CH4)。

沼气细菌分解有机物，产生沼气的过程，叫沼气发酵。

根据沼气发酵过程中各类细菌的作用，沼气细菌可以分为两大类。

第一类细菌叫做分解菌，它的作用是将复杂的有机物分解成简单的有机物和二氧化碳(CO2)等。

它们当中有专门分解纤维素的，叫纤维分解菌；有专门分解蛋白质的，叫蛋白分解菌；有专门分解脂肪的，叫脂肪分解菌；第二类细菌叫含甲烷细菌，通常叫甲烷菌，它的作用是把简单的有机物及二氧化碳氧化或还原成甲烷。

因此，有机物变成沼气的过程，就好比工厂里生产一种产品的两道工序：首先是分解细菌将粪便、秸秆、杂草等复杂的有机物加工成半成品——结构简单的化合物；再就是在甲烷细菌的作用下，将简单的化合物加工成产品——即生成甲烷。

2.1.2沼气的成分沼气是一种混合气体，它的主要成分是甲烷，其次有二氧化碳、硫化氢(H2 S)、氮及其他一些成分。

沼气的组成中，可燃成分包括甲烷、硫化氢、一氧化碳和重烃等气体；不可燃成分包括二氧化碳、氮和氨等气体。

在沼气成分中甲烷含量为55%～70%、二氧化碳含量为28%～44%、硫化氢平均含量为0.034%。

2.1.3沼气的理化性质沼气是一种无色、有味、有毒、有臭的气体，它的主要成分甲烷在常温下是一种无色、无味、无臭、无毒的气体。

甲烷分子式是CH4，是一个碳原子与四个氢原子所结合的简单碳氢化合物。

甲烷对空气的重量比是0.54，比空气约轻一半。

甲烷溶解度很少，在20℃、0.1千帕时，100单位体积的水，只能溶解3个单位体积的甲烷。

甲烷是简单的有机化合物，是优质的气体燃料。

燃烧时呈蓝色火焰，最高温度可达1?400?℃左右。

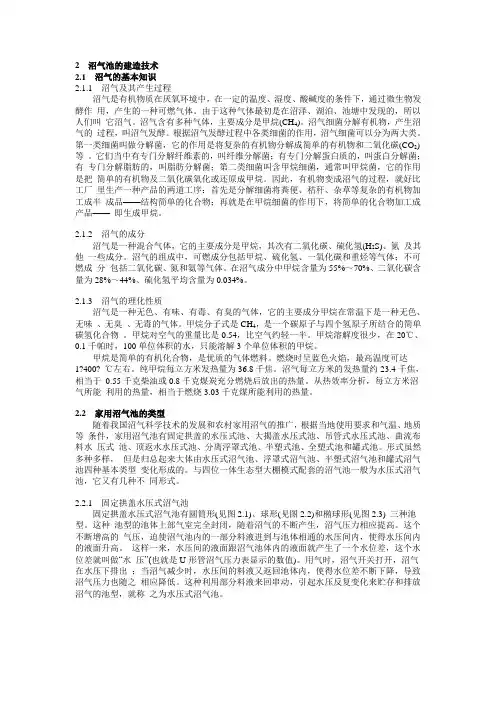

2 沼气池的建造技术2.1 沼气的基本知识2.1.1 沼气及其产生过程沼气是有机物质在厌氧环境中，在一定的温度、湿度、酸碱度的条件下，通过微生物发酵作用，产生的一种可燃气体。

由于这种气体最初是在沼泽、湖泊、池塘中发现的，所以人们叫它沼气。

沼气含有多种气体，主要成分是甲烷(CH4)。

沼气细菌分解有机物，产生沼气的过程，叫沼气发酵。

根据沼气发酵过程中各类细菌的作用，沼气细菌可以分为两大类。

第一类细菌叫做分解菌，它的作用是将复杂的有机物分解成简单的有机物和二氧化碳(CO2)等。

它们当中有专门分解纤维素的，叫纤维分解菌；有专门分解蛋白质的，叫蛋白分解菌；有专门分解脂肪的，叫脂肪分解菌；第二类细菌叫含甲烷细菌，通常叫甲烷菌，它的作用是把简单的有机物及二氧化碳氧化或还原成甲烷。

因此，有机物变成沼气的过程，就好比工厂里生产一种产品的两道工序：首先是分解细菌将粪便、秸秆、杂草等复杂的有机物加工成半成品——结构简单的化合物；再就是在甲烷细菌的作用下，将简单的化合物加工成产品——即生成甲烷。

2.1.2 沼气的成分沼气是一种混合气体，它的主要成分是甲烷，其次有二氧化碳、硫化氢(H2S)、氮及其他一些成分。

沼气的组成中，可燃成分包括甲烷、硫化氢、一氧化碳和重烃等气体；不可燃成分包括二氧化碳、氮和氨等气体。

在沼气成分中甲烷含量为55%～70%、二氧化碳含量为28%～44%、硫化氢平均含量为0.034%。

2.1.3 沼气的理化性质沼气是一种无色、有味、有毒、有臭的气体，它的主要成分甲烷在常温下是一种无色、无味、无臭、无毒的气体。

甲烷分子式是CH4，是一个碳原子与四个氢原子所结合的简单碳氢化合物。

甲烷对空气的重量比是0.54，比空气约轻一半。

甲烷溶解度很少，在20℃、0.1千帕时，100单位体积的水，只能溶解3个单位体积的甲烷。

甲烷是简单的有机化合物，是优质的气体燃料。

燃烧时呈蓝色火焰，最高温度可达1?400? ℃左右。

纯甲烷每立方米发热量为36.8千焦。

2 沼气池的建造技术2.1 沼气的基本知识2.1.1 沼气及其产生过程沼气是有机物质在厌氧环境中，在一定的温度、湿度、酸碱度的条件下，通过微生物发酵作用，产生的一种可燃气体。

由于这种气体最初是在沼泽、湖泊、池塘中发现的，所以人们叫它沼气。

沼气含有多种气体，主要成分是甲烷(CH4)。

沼气细菌分解有机物，产生沼气的过程，叫沼气发酵。

根据沼气发酵过程中各类细菌的作用，沼气细菌可以分为两大类。

第一类细菌叫做分解菌，它的作用是将复杂的有机物分解成简单的有机物和二氧化碳(CO2)等。

它们当中有专门分解纤维素的，叫纤维分解菌；有专门分解蛋白质的，叫蛋白分解菌；有专门分解脂肪的，叫脂肪分解菌；第二类细菌叫含甲烷细菌，通常叫甲烷菌，它的作用是把简单的有机物及二氧化碳氧化或还原成甲烷。

因此，有机物变成沼气的过程，就好比工厂里生产一种产品的两道工序：首先是分解细菌将粪便、秸秆、杂草等复杂的有机物加工成半成品——结构简单的化合物；再就是在甲烷细菌的作用下，将简单的化合物加工成产品——即生成甲烷。

2.1.2 沼气的成分沼气是一种混合气体，它的主要成分是甲烷，其次有二氧化碳、硫化氢(H2S)、氮及其他一些成分。

沼气的组成中，可燃成分包括甲烷、硫化氢、一氧化碳和重烃等气体；不可燃成分包括二氧化碳、氮和氨等气体。

在沼气成分中甲烷含量为55%～70%、二氧化碳含量为28%～44%、硫化氢平均含量为0.034%。

2.1.3 沼气的理化性质沼气是一种无色、有味、有毒、有臭的气体，它的主要成分甲烷在常温下是一种无色、无味、无臭、无毒的气体。

甲烷分子式是CH4，是一个碳原子与四个氢原子所结合的简单碳氢化合物。

甲烷对空气的重量比是0.54，比空气约轻一半。

甲烷溶解度很少，在20℃、0.1千帕时，100单位体积的水，只能溶解3个单位体积的甲烷。

甲烷是简单的有机化合物，是优质的气体燃料。

燃烧时呈蓝色火焰，最高温度可达1?400? ℃左右。

纯甲烷每立方米发热量为36.8千焦。

养猪场沼气池设计（图解）500头猪要多大沼气池沼气池在农村是很常见的，除了家用的沼气池之外，在农村常见的还是养猪场的沼气池。

这样的沼气池可以保护环境，好处是非常多的。

现在想要建设沼气池的人也是很多的，在建设之前，想必很多人都想要知道其具体的设计方法是怎样的。

养猪场沼气池设计（图解）1、放线。

放线挖坑是保证建池质量的第一关，必须按规定尺寸施工。

划出总体平面。

划出温室、猪舍面积，猪舍在东侧或西侧。

划出“模式”宽度中心线。

以O为起点，在猪舍内侧找出池的中心点O，以O为圆心，以池的半径加6厘米为半径划圆，确定池的位置。

确定进料口、出料口位置。

要在“模式”宽度中心线上确定为进料口中心点和位于日光温室内的出料口中心点，用白灰做好标记。

2、池坑开挖。

在“模式”内建沼气池均采用地下埋式，沼气池土方工程采用大开挖的施工工艺。

首先，应确定好正负零的高度。

池坑深度按设计图确定，即沼气池的池顶与出料口保持在一个水平面上，并高出猪舍地面10厘米。

进料口超高地面2厘米，如果挖得过深使沼气池低于地平面，影响配套使用，挖得过浅使沼气池突出地面，给养猪和日光温室施肥造成困难。

3、砌筑出料口通道。

出料口通道用红砖及砂灰砌筑，水泥：砂子＝1∶2.5。

为了便于施工及出料，其通道口宽50厘米，高70厘米，顶部起拱，但上口距池上拱角不得小于35厘米，防止产气多时水面下返而跑气。

4、池墙及水压间下部的浇筑采用砖模的一般砌法是：先把砖用水浸湿，防止拆模困难。

每块砖横向砌筑，每层砖砖缝错开，不用带泥口或灰口，做到砌一层砖用混凝土浇筑一层，振捣密实后再砌第二层。

混凝土配合重量比为水泥：砂子：碎石＝1∶3∶3，池墙高1米，厚0.05米。

5、池拱盖的施工。

目前，“模式”中的沼气池拱盖用砖砌，“模式”中的沼气池一般采用直管进料，在砌筑池拱盖前要安装好进料管，一般利用直径200毫米、长600毫米左右的陶瓷管，管内穿绳拴挂在地面的木桩上，进料管喇叭口朝上，上下垂直，紧贴池壁固定好。
