沼气池工程施工设计

沼液池、黑膜沼气池工程施工组织设计方案

文档一：沼液池工程施工组织设计方案

（一）工程概述

1.1工程背景

沼液池工程是为了处理农业废弃物而建设的，可以有效地处理废弃物中的有机物，减少污染物的排放，提高农业资源利用率，是一项重要的农业环保工程。

1.2工程目标

a. 构建高效、稳定的沼气发酵系统；

b. 提高废弃物的处理效果，有效降解有机物质；

c. 实现沼液资源化利用，提高农业生产效益。

（二）工程布置与设备选择

2.1沼液池布置

a. 根据场地的大小和形状，确定沼液池的布置方案；

b. 考虑到施工、运行和维护的方便性，确定沼液池的尺寸和形状； c. 针对沼液池的位置，进行地质勘察和土壤测试，确保施工安全和环境保护。

2.2设备选择

a. 根据工程规模和处理能力，选择合适的沼气发酵设备；

b. 根据沼液处理要求，选择适用的污泥脱水和固液分离设备；

c. 根据工程运行要求，选择符合标准的电控设备和监测仪器。

（三）施工流程及安全措施

3.1施工流程

a. 场地准备：清理、平整场地，确保施工区域的安全和整洁；

b. 地基处理：根据现场地质情况处理地基，确保沼液池的稳定性；

c. 结构施工：按照设计要求进行沼液池的建设，包括土方开挖、混凝土浇筑、池壁加固等工作；

d. 安装设备：按照图纸和要求，安装沼气发酵、污泥脱水和固液分离等设备； e. 管道布置：安装输气、排液和监测管道，确保沼液池的运行正常；

f. 环境保护：进行垃圾分类、清理施工现场、科学处理废弃物。

3.2安全措施

a. 施工期间，进行安全教育和培训，确保工人安全作业；

b. 严格遵守安全操作规程，使用防护设备，做好施工现场的消防安全工作；

c. 按照施工工序和设计要求，进行安全检查和监督，确保施工质量和安全。

附件：施工图纸、设备清单、安全操作规程。

注释：

1. 沼液池：利用微生物分解有机物，沼气和沼液的容器。

2. 沼液：沼气发酵过程中产生的液体废弃物，富含有机肥料成分。

沼气池施工组织设计

双流县凤凰新农村大型秸秆沼气集中供气综合示范工程 施工组织设计

双流县藉田建筑工程有限责任公司 2

编 制 说 明

一．本投标施工组织设计系严格按照《双流县凤凰新农村大型秸秆沼气集中供气综合示范工程招标文件》规定的招标范围及对施工组织设计的要求并结合现场踏勘情况，遵从各种技术规范和双流县颁发的有关地方法令与法规。坚持“质量第一，安全第一，确保工期，精心组织，精心施工”的宗旨和“经济、合理、优质、高效”的原则而编制。

二．本施工组织设计由公司总工程师组织总工办、项目经理、项目技术负责人、内业技术、质量安全员等有关人员，共同研究编制。针对工程特点，力求重点突出，实施性强。

双流县凤凰新农村大型秸秆沼气集中供气综合示范工程 施工组织设计

双流县藉田建筑工程有限责任公司 3

第一章 工程概况

一．地理位置及自然条件和地质状况

（一）地理位置及自然条件

本工程位于永安镇凤凰村，侵蚀堆积地貌，为浅丘地形，地面高程假定为200米，相对高差20米，地形坡角较陡。年平均气温为15℃~18℃，年平均降雨量为1200-1400毫米，气候温和，四季分明，属亚热带润湿季风气候。

二．设计概况

本工程位于永安镇凤凰村，每日处理秸秆400kg，日产沼气200m3，供应凤凰村100户村民沼气灶燃烧（150m3/d），多余的沼气用于锅炉采暖（50m3/d）.

1、采用《沼气工程技术规范》

2、调水池采用砖混结构，秸秆发酵灌采用钢结构；储气柜水封池采用砖混结构；储气柜钟罩采用玻璃结构；沼气脱硫塔，沼气凝水汽采用钢结构。

3、防震设防烈度：七度。

4、防水等级：二级

5、结构安全等级：二级

6、设计使用年限25年

7、焊条：I级钢筋和结构构件焊接选用E43系列，Ⅱ级钢筋焊接选用E50系列。

沼气池的建造

球形水压式沼气池构造简图

图2.2

图2.3 椭球形水压式沼气构造简图(单位：毫米)

水压式沼气池，是我国推广最早、数量最多的池型，是在总结“三结合”、“圆、小、 浅”、“活动盖”、“直管进料”、“中层出料”等群众建池的基础上，加以综合提高而形 成的 。“三结合”就是厕所、猪圈和沼气池连成一体，人畜粪便可以直接打扫到沼气池里进行发酵。“圆、小、浅”就是池体圆、体积小、埋深浅。“活动盖”就是沼气池顶加活动盖板。

水压式沼气池型有以下几个优点：

(1)池体结构受力性能良好，而且充分利用土壤的承载能力，所以省工省料，成本比较低。

(2)适于装填多种发酵原料，特别是大量的作物秸秆，对农村积肥十分有利。

(3)为便于经常进料，厕所、猪圈可以建在沼气池上面，粪便随时都能打扫进池。

(4)沼气池周围都与土壤接触，对池体保温有一定的作用。

水压式沼气池型也存在一些缺点，主要是：

(1)由于气压反复变化，而且一般在4～16千帕(即40～160厘米水柱)压力之间变化。这对池 体强度和灯具、灶具燃烧效率的稳定与提高都有不利的影响。

(2)由于没有搅拌装置，池内浮渣容易结壳，又难于破碎，所以发酵原料的利用率不 高，池 容产气率(即每立方米池容积一昼夜的产气量)偏低，一般产气率每天仅为0.15米3/米3 左右。

(3)由于活动盖直径不能加大，对发酵原料以秸秆为主的沼气池来说，大出料工作比较困难 。因此，出料的时候最好采用出料机械。

2.2.2 变型的水压式沼气池

图2.4 中心吊管式沼气池

(1)中心吊管式沼气池(见图2.4) 将活动盖改为钢丝网水泥进、出料吊管，使其有一管三 用的功能(代替进料管、出料管和活动盖)，简化了结构，降低了建池成本，又因料液使沼气 池拱盖经常处于潮湿状态，有利于其气密性能的提高。而且，出料方便，便于人工搅拌。但 是，新鲜的原料常和发酵后的旧料液混在一起，原料的利用率有所下降。

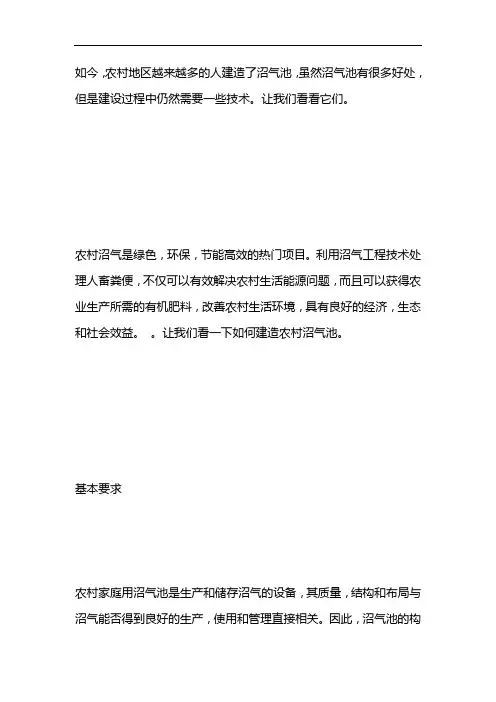

如今，农村地区越来越多的人建造了沼气池，虽然沼气池有很多好处，但是建设过程中仍然需要一些技术。让我们看看它们。

农村沼气是绿色，环保，节能高效的热门项目。利用沼气工程技术处理人畜粪便，不仅可以有效解决农村生活能源问题，而且可以获得农业生产所需的有机肥料，改善农村生活环境，具有良好的经济，生态和社会效益。 。让我们看一下如何建造农村沼气池。

基本要求

农村家庭用沼气池是生产和储存沼气的设备，其质量，结构和布局与沼气能否得到良好的生产，使用和管理直接相关。因此，沼气池的构

造应设计合理，结构简单，施工方便，经久耐用，成本低廉。在某些地方，由于经验不足，人们对游泳池的建设质量没有给予足够的重视，导致游泳池建成后出现漏气和漏水的现象，无法正常使用，并成为“病态游泳池”。一些沼气池容积过大，过深，有效利用率低，排放不便。多年的实践经验证明，沼气池的结构应为“圆形”（圆形池），“较小”（小体积）和“浅”（浅池深度）。在沼气池的布局中，南部多数采用“三种组合”（厕所，猪圈和沼气池），北部多数采用“四合一”（厕所，猪栏，沼气池和日光温室）。

建造一个8立方米的沼气池，需要1吨水泥，2立方米的沙子，0.6立方米的砾石（尺寸1到3厘米），600块红砖，1到2根陶瓷管（直径20到20毫米）。 30厘米）和1.2米的钢筋（直径14毫米）。如果建造10立方米沼气池，其水泥，砖块和沙子将增加10％。如果建造6立方米的沼气池，则与8立方米的沼气池相比，水泥，砖和沙的消耗量将减少10％。

放出和挖洞是确保泳池建设质量的第一步，必须按照规定的尺寸进行建设。布置的要点：①绘制总体平面。 ②划出温室和养猪场的区域，在东侧或西侧养猪。 ③画出“模式”宽度的中心线。 ④以O为起点，找出猪场内水池的中心点O，画一个以O为中心，水池半径加上半径6 cm的圆，并确定水池的位置。 ⑤确定进料口和出料口的位

1.“模式”下建造的沼气池全部埋在地下，沼气池的土方采用大型开挖施工技术。首先，我们应该确定正负零的高度。坑深根据设计图确定，也就是说，沼气池的顶部和排出口应保持在比猪场高10 cm的水平面上。进料口在地面上方2厘米处。如果挖得太深，沼气池将低于地面，这将影响配套使用。如果挖得太浅，沼气池将从地面突出，这将使养猪和在日光温室中施肥变得困难。
