电子负载—超级电容测试方法

超级电容模组容量测试方法1.实验准备：-超级电容模组-直流电源-电流表-电压表-开关-计时器-充电电阻、负载电阻2.测试步骤：a)充电阶段：-将超级电容模组与直流电源相连，设定合适的电压。

注意，电压不应超过超级电容模组的额定电压。

-打开开关充电，开始计时。

记录电容模组开始充电时的电压值V1、计时器的初始时刻T1-每隔一段时间（如10秒），记录电容模组此时的电压值Vi和计时器的时刻Ti，直到电压达到设定的电压值Vx。

b)放电阶段：-关闭充电开关，将超级电容模组连接到负载电阻上。

-打开开关开始放电，记录电容模组开始放电时的电压值Vx、计时器的初始时刻Tx。

-每隔一段时间（如10秒），记录电容模组此时的电压值Vi和计时器的时刻Ti，直到电压降至设定的电压值Vy。

3.数据处理：-根据收集到的数据计算充电过程中的电容值：容量C=(Qx-Q1)/(Vx-V1)其中Q为电容模组存储的电荷量，C为电容模组容量，V为电压。

-根据收集到的数据计算放电过程中的电容值:容量C=(Qx-Qy)/(Vx-Vy)其中Qy为放电结束时电容模组存储的电荷量。

4.注意事项：-测试过程中要选择合适的充放电电流和电压范围，以保证测试结果的准确性和安全性。

-在进行充电和放电过程中，要避免超过超级电容模组的额定电压，以防止损坏设备。

-测试过程中要及时记录和保存数据，以备后续分析和比较。

-在测试之前和测试之后，要对超级电容模组进行外观检查，以确保设备无损坏或漏电等情况。

-容量测试过程中要注意操作安全，避免触电、短路等情况的发生。

这是一种简单但有效的超级电容模组容量测试方法，通过记录充放电过程中的电压和时间数据，并进行数据处理，可以计算出超级电容模组的容量大小，从而评估其性能和可靠性。

简单的超级电容容量测试方法
要测试超级电容的容量，可以使用以下简单的方法：
1. 首先，将超级电容器充电至满电状态。

确保电容器已经完全放电，以避免测试结果的干扰。

2. 使用一个恒定电流源（如电流表和可调电源）将电容器放电。

通过测量电容器在一定时间内放电的电流变化，可以计算出电容器的容量。

3. 连接电流表和电容器，并记录初始电流值。

4. 开始放电，并在一定时间间隔内记录电流值。

可以选择不同的时间间隔，以获得更精确的结果。

5. 根据放电电流的变化曲线，使用以下公式计算电容器的容量：
容量（F）= 电流（A）/ 变化率（A/s）
其中，变化率是指电流的变化量除以时间间隔。

6. 根据上述步骤，可以得到电容器的容量值。

请注意，在测试过程中要注意安全，并确保正确连接电路和仪器。

如果不确定如何进行测试，建议咨询专业人士或参考设备的说明书。

10.备用电源系统测试10.1测试工具及仪器（1）数字万用表FLUKE 289 1台；（2）数字示波器Tektronix DPO3034 1台（含电流卡钳A622，高压隔离探头P5210）；（3）数字兆欧表HIOKI 345 1台，VC60D 1台；（4）功率分析仪YOKOGAWA WT1600 1台；（5）耐压测试仪 TOS5101 1台；（6）输出可调超级电容充电机 BN-CDJ350V 1台；（7） 24V直流电源一台；（8）变桨距系统控制柜轴一柜；（9）变桨试验台SY_BJ_T_V3.1 1台；（10）调压器9KV A 1台；（11）PRODIGIT 3257电子负载；（12）滑动变阻器 BX8-27-2.5A 2台；10.2.超级电容单体性能测试10.2.1单体容量测试★测试方法：采用恒流放电法测90V超级电容模块的总容量，由于90V超级电容模块含36个超级电容单体，将总容量乘以36即可得到超级电容单体的容量。

测试电路如图10.1所示。

图10.1. 容量测试电路图放电电流I1及放电电压下降的电压U1和U2见下表。

分级方法应根据分立标准。

★测试步骤：（1）如图10.1进行接线，设定充电机充电电压为150V，闭合F1；（2）断开F3，闭合F2，对超级电容模块C充电。

C达到额定电压后，保持充电机输出30min，以I2=1A电流充电，每15s记录一次150V超级电容模块端电压；以I2’=2A电流充电，每30s记录一次150V超级电容模块端电压；（3）将示波器电压探头接C的正负极端，将电子负载设置为恒流模式，电流值设置为I1=4A放电。

断开F2并闭合F3对超级电容进行放电，每30s记录一次150V超级电容模块端电压。

（4）记录C的正负极之间电压U随时间的变化曲线（如图10.2示意）；UU UR ）图10.2. 超级电容模块电压变化 （5）根据公式C1=I1×(t2-t1)/(U1-U2)得到90V 超级电容模块在以I1=4A 放电时的总容量，其中U1=80%UR,U2=40%UR,UR 为超级电容的额定电压；（6）根据公式C2=I2×(t2’-t1’)/(U1-U2)得到90V 超级电容模块在以I2=1A 充电时的总容量，其中U1=80%UR,U2=40%UR,UR 为超级电容的额定电压；（7） C2’=I2’×(t2’-t1’)(U1-U2)得到90V 超级电容模块在以I2’=2A 时充电过程中的总容量；（8）求两次以不同电流放电的计算容量的平均值得到实际的总容量计算公式分别为： C=(C1+C2)/2，C’=(C1+C2’)/2，实际的总容量C3=（C+C’）/2，单体容量C0=C3*36。

超级电容测试方法1．静电容量测试方法：⑴测试原理超级电容器静电容量的测试，是采用对电容器恒流放电的方法测试，并按下列公式计算；C=It/(U1－U2)式中：C——静电容量，F；I——恒定放电电流，A；U1 、U2——采样电压，V；t——U1 到U2所需的放电时间，S。

⑵测试程序用100A的电流对电容器充电，电容器充电到最高工作电压止并恒压10秒，然后，以100A的电流对电容器放电，取U1 为1.2V, U2为1.0V，记录该电压范围内的放电时间，共循环3次。

计算每次循环的静电容量，取平均值。

2．储存能量测试⑴测试原理：超级电容器能量的测试，是采用以电容器给定的电压范围，对电容器进行恒功率放电到1/2工作电压的方法进行。

电容器的输出能量W是由恒定放电功率P和放电时间t关系得到的，即：W = P•t⑵测试工序用恒定电流100A对电容器充电到最高工作电压，然后，恒压至充电电流下降到规定电流（牵引型10A，启动型1A），静止5秒后，以恒定功率对电容器放电到1/2工作电压，录放电时间并计算能量值。

循环3次测量，取平均值。

注：恒定功率值确定方法是以标称能量确定的，牵引型2W/KJ，启动型5W/KJ。

3．等效串联电阻测试（DC）⑴测试原理电容器的内阻是根据电容器断开恒流充电电路10毫秒内，电压的突变来测量的。

即：式中：R——电容器的内阻；U0——电容器切断充电前的电压；Ui——切断充电后10毫秒内的电压；I——切断充电前的电流。

⑵测量工序对电容器以恒定电流100A充电，充电至最高工作电压的80%时断开充电电路，用采样机分别记录电容器断电后10毫秒内的电压变化值，并计算内阻，重复3次，取平均值。

4．漏电流测试将电容器以恒电流100A充电至额定电压，在此电压值下恒压充电3h，记录充电过程的电流值。

5．自放电测试将电容器以恒电流100A充电至额定电压后，在此电压值下恒压充电30min，然后开路搁置72h。

在最初的三个小时内，每一分钟记录一次电压值，在剩余的时间内，每十分钟记录一次电压值。

超级电容器的三种测试方法详解(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除超级电容器电极材料性能测试的三种常用电化学方法，欢迎大家一起交流★★★★★★★★★★关于超级电容器电极材料性能测试常用的三种电化学手段，大家一起交流交流自己的经验。

我先说说自己的蠢蠢的不成熟的经验。

不正确或者不妥的地方欢迎大家指正批评，共同交流。

希望大家都把自己的小经验，测试过程中遇到的问题后面如何解决的写出来，共同学习才能共同进步。

也希望大家可以真正的做到利用电化学板块解决自己遇到的电化学问题。

循环伏安cyclic voltammetry (CV)由CV曲线，可以直观的知道大致一下三个方面的信息Voltage window（水系电解液的电位窗口大致在1V左右，有机电解液的电位窗口会在2.5V左右）关于很多虫虫问，电位窗口应该从具体的哪个电位到哪个电位，这个应该和你的参比电极和测试体系有关。

工作站所测试的电位都应该是相对于参比电极的，所以不要纠结于为什么别人的是0-1V，而你测试的是-0.5-0.5V，这个与参比电极的本身电位（相对于氢标的电位）以及测试的体系本身有很大关系。

Specific capacitance （比电容，这个是超级电容器重要的参数之一，可以利用三种测试手段来计算，我一般都是利用恒电流充放电曲线来计算）Cycle life （超级电容器电极材料好坏的另一个比较重要的参数，因为一个很棒的电极材料应该是要做到既要有比较高的比电容又要有比较好的循环稳定性）测试的时候比较重要的测试参数：扫描速度和电位扫描范围。

电位的扫描范围，一般会在一个比较宽的范围扫描一次然后选择电容性能还比较好的区间再进行线性扫描，扫描速度会影响比电容，相同的电极材料相同测试体系扫速越大计算出的比电容会越小。

恒电流充放电galvanostatic?charge–discharge (GCD)由GCD测试曲线，一般可以得到以下几方面的信息：the change of specific capacitance（比电容的变化可以从有限多次的恒电流充放电中体现，直观的就是每次充放电曲线的放电时间的变化）degree of reversibility(由充放电曲线的对称也可以中看出电极材料充放电的可逆性)Cyclelife（循环寿命，换句话也就是随着充放电次数的增多，电极材料比电容的保持率）恒电流充放电测试过程中比较重要的测试参数有电流密度，还有充放电反转的电位值。

超级电容器测试标准超级电容器是一种新型的电子元件，具有高能量密度、高功率密度、长寿命、快速充放电等特点，广泛应用于电力系统、新能源汽车、轨道交通、电子设备等领域。

为了确保超级电容器的性能和可靠性，需要对其进行严格的测试。

本文将介绍超级电容器的测试标准及测试方法。

首先，超级电容器的测试标准应包括静态特性测试和动态特性测试两部分。

静态特性测试主要包括电容量测试、内阻测试、泄漏电流测试等。

电容量测试是指在一定的电压下测量超级电容器的储能能力，内阻测试是指测量超级电容器的内部电阻，泄漏电流测试是指测量超级电容器在放电状态下的泄漏电流。

动态特性测试主要包括循环寿命测试、高温寿命测试、快速充放电测试等。

循环寿命测试是指对超级电容器进行多次充放电循环，以评估其寿命特性，高温寿命测试是指将超级电容器置于高温环境下进行长时间测试，快速充放电测试是指对超级电容器进行快速充放电，以评估其快速响应能力。

其次，超级电容器的测试方法应符合国际标准和行业标准，如IEC 62391、IEC 62391-1、GB/T 20857等。

在进行测试时，应严格按照标准要求进行，确保测试结果的准确性和可靠性。

同时，还应注意测试设备的选择和校准，确保测试设备的精度和稳定性。

另外，超级电容器的测试应在专业的实验室或测试机构进行，确保测试环境的稳定性和可靠性。

在测试过程中，应严格按照测试流程进行，避免人为因素对测试结果的影响。

同时，还应对测试数据进行及时、准确的记录和分析，以便后续的数据处理和结果评估。

最后，超级电容器的测试结果应及时报告给相关部门和客户，以便他们对超级电容器的性能和可靠性进行评估和验证。

同时，还应对测试过程中发现的问题和不良现象进行分析和处理，以提高超级电容器的质量和可靠性。

总之，超级电容器的测试标准和测试方法对于保证其性能和可靠性至关重要。

只有严格按照标准要求进行测试，并确保测试环境的稳定性和可靠性，才能得到准确可靠的测试结果，为超级电容器的研发和应用提供有力的支持。

超级电容性能指标测试方法(测试项目：容量测试；直流电阻；交流内阻；漏电流)1.测试方法1.1容量测试方法（恒流放电法）1）将转换开关S 切换到恒流/恒压源，以2mA 的电流给待测电容器恒流充电；2）在待测电容器的电压达到额定电压U R 后恒压充电30min；3）在恒压充电30min 后，将转换开关S 切换到恒流放电装置以2mA 的电流恒流放电；测量电容器两端电压从放电开始到U1 和U2 的时间t1 和t2，如图2 所示，根据下式计算电容器的容量：C =I⨯(t2-t1 )U1-U2其中：C: 容量（F）I：放电电流（A）t1：放电开始到电压达到U1 的时间（s）t2：放电开始到电压达到U2 的时间（s）U1：测量起始电压（V）U2：测量终止电压（V）交流电流表~A~Cx 待测电容V振荡器交流电压表图 3. 交流阻抗测试电路图RVC x 待测电容图 4.漏电流测试电路图1.2 内阻测试方法1.2.1 直流阻抗计算方法R DC= U 3I其中：R DC ： 直流阻抗（Ω）U 3： 恒流放电 10ms 压降（V ）I ： 恒流放电电流（A ）1.2.2 交流阻抗测试方法交流阻抗通过LCR 电桥测量，测量电压的频率为 1KHz超级电容器交流内阻的R AC 按下式计算：U R AC =I其中：R AC ：交流电阻（Ω） U ：交流电压的有效值（V r.m.s ） I ：交流电流的有效值（A r.m.s ）1.3 漏电流测量1） 测试漏电流前待测超级电容器应充分放电，一般放电 1h 以上；2） 在电容器两端加额定电压U R ；3） 待超级电容器电压达到额定电压U R 后，测量 30min 、12h 、24h 、72h 串联保护电阻两端电压 U V ； 根据下式计算漏电流：LC =U V⨯103 mA R其中：LC：漏电流（mA）U V：串联电阻两端电压(V)R：串联保护电阻，一般1000Ω 以下(Ω)。

2.注意事项和使用指导（1）超级电容器具有固定的极性（2）超级电容器应在标称电压下使用（3）超级电容器不可应用于高频率充放电的电路中（4）环境温度影响超级电容器的寿命（5）在放电的瞬间存在电压降ΔU=IR（6）不可存放于相对湿度大于85%或含有有毒气体的场所（7）应储存在温度-30℃~50℃、相对湿度小于60%的环境中（8）超级电容器用于双面电路板上时，要注意连接处不可经过电容器可触及的地方（9）安装后，不可强行扭动或倾斜电容器（10）在焊接过程中要避免使电容器过热（1.6mm 的印刷线路板，焊接时应为260℃，时间不超过5s）（11）焊接后，线路板和电容器要清洗于净（12）超级电容器串联使用时，存在单体间的电压均衡问题（13）其它使用上的问题，请向深圳市绿索科技有限公司咨询或参照超级电容器使用说明的相关技术资料执行。

超级电容测试方案引言超级电容是一种具有高能量密度和快速充放电特性的新型储能设备。

在许多领域，如电动汽车、电力系统储能、可再生能源等，超级电容都被广泛应用。

为了确保超级电容在使用中能够稳定可靠地工作，需要进行严格的测试和评估。

本文将介绍一种超级电容的测试方案，旨在提供一种有效、规范的测试方法，用于评估超级电容的性能和可靠性。

测试准备在进行超级电容的测试之前，需要准备以下设备和材料：1.超级电容样品：选择符合要求的超级电容样品，确保其尺寸、外观和参数符合测试要求。

2.电源：提供适当的电压和电流，以满足超级电容的充电和放电需求。

3.测试仪器：包括数字万用表、示波器、电流表等，用于测试超级电容的电压、电流、功率等参数。

4.数据采集系统：用于记录和分析超级电容的测试数据，例如电流-时间曲线、电压-时间曲线等。

5.温度控制设备：保持测试环境的稳定温度，以评估超级电容在不同温度下的性能。

测试步骤1. 初始测试1.将超级电容样品连接到电源，并设置适当的电压和电流。

2.使用数字万用表测量超级电容的电压，记录初始电压值。

3.使用示波器观察超级电容充电和放电过程，记录充电和放电时间，并绘制电压-时间曲线。

4.使用电流表测量超级电容的充电和放电电流，记录充电和放电电流值。

2. 容量测试1.将超级电容充电至初始电压，并记录充电时间。

2.使用数字万用表测量超级电容的电压，并记录电压下降到一定数值的时间。

3.根据测试数据计算超级电容的容量，使用公式：容量 = 电流 × 时间 / 电压。

4.重复以上步骤，以不同电压和电流条件下测试超级电容的容量。

3. 循环寿命测试1.设置超级电容的充电和放电条件，例如充电电压、放电电流等。

2.连续进行充电和放电循环，记录超级电容的循环次数和电压变化。

3.每隔一定循环次数，测量超级电容的容量，并与初始容量进行比较。

4.当超级电容的容量下降到一定程度时，停止测试，并记录其循环寿命。

4. 温度测试1.将超级电容置于不同温度环境中，例如高温、低温等。

KAMCA ‎P 超级电容‎器的试验方‎法及设备一、范围规定了KA ‎M CAP 超‎级电容器的‎主要实验方‎法，并推荐相关‎的试验设备‎。

二、依据标准IEC 62391‎-1《Fixed ‎ elect ‎r ic doubl ‎e -layer ‎ capac ‎i tors ‎ for use in elect ‎r onic ‎ equip ‎m ent – Part 1:Gener ‎i c speci ‎f icat ‎i on 》 Q/KMNY0‎01-2006《电化学电容‎器》 二、试验方法 2.1 容量cap ‎a cita ‎n ce2.1.1 恒流放电方‎法c ons ‎t ant curre ‎n t disch ‎a rge metho ‎d 2.1.1.1 测量电路图1 – 恒流放电方‎法电路2.1.1.2 测量方法m ‎e asur ‎i ng metho ‎d◎ 恒流/恒压源的直‎流电压设定‎为额定电压‎（U R ）。

◎ 设定表2中‎规定的恒电‎流放电装置‎的恒定电流‎值。

◎ 将开关S 切‎换到直流电‎源，除非分立标‎准中另有规‎定，在恒流/恒压源达到‎额定电压后‎恒压充电3‎0min 。

◎ 在充电30‎m in 结束‎后，将开关S 变‎换到恒流放‎电装置，以恒定电流‎进行放电。

图2 电容器的端‎电压特性 ◎ 测量电容器‎两端电压从‎U 1到U2‎的时间t1‎和t2，如图2所示‎，根据下列等‎式计算电容‎量值：恒流/恒压源恒流放电装‎置直流电流表‎ 直流电压表‎ 转换开关 待测电容电压（V ）其中C 容量（F ）；I 放电电流（A ）； U1 测量初始电‎压（V ）； U2 测量终止电‎压（V ）；t1 放电初始到‎电压达到U ‎1（s ）的时间； t2放电初‎始到电压达‎到U 2（s ）的时间。

放电电流I ‎及放电电压‎下降的电压‎U 1和U2‎参见表2。

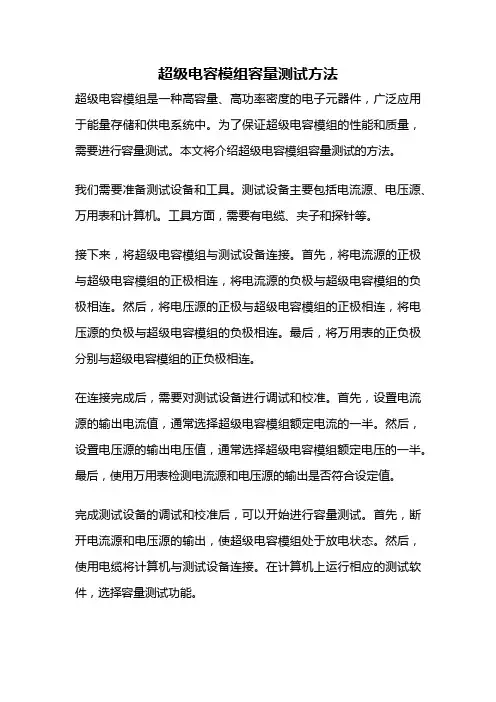

超级电容模组容量测试方法超级电容模组是一种高容量、高功率密度的电子元器件，广泛应用于能量存储和供电系统中。

为了保证超级电容模组的性能和质量，需要进行容量测试。

本文将介绍超级电容模组容量测试的方法。

我们需要准备测试设备和工具。

测试设备主要包括电流源、电压源、万用表和计算机。

工具方面，需要有电缆、夹子和探针等。

接下来，将超级电容模组与测试设备连接。

首先，将电流源的正极与超级电容模组的正极相连，将电流源的负极与超级电容模组的负极相连。

然后，将电压源的正极与超级电容模组的正极相连，将电压源的负极与超级电容模组的负极相连。

最后，将万用表的正负极分别与超级电容模组的正负极相连。

在连接完成后，需要对测试设备进行调试和校准。

首先，设置电流源的输出电流值，通常选择超级电容模组额定电流的一半。

然后，设置电压源的输出电压值，通常选择超级电容模组额定电压的一半。

最后，使用万用表检测电流源和电压源的输出是否符合设定值。

完成测试设备的调试和校准后，可以开始进行容量测试。

首先，断开电流源和电压源的输出，使超级电容模组处于放电状态。

然后，使用电缆将计算机与测试设备连接。

在计算机上运行相应的测试软件，选择容量测试功能。

在进行容量测试之前，需要对超级电容模组进行预充电。

预充电的目的是将超级电容模组充满能量，以确保测试的准确性。

预充电的方法是将电流源的正负极与超级电容模组的正负极相连，设置合适的电流值，使超级电容模组充电至额定电压。

预充电时间通常为几分钟，具体时间根据超级电容模组的额定容量和额定电压而定。

预充电完成后，可以进行容量测试。

测试软件会发送一定电流或电压信号到超级电容模组，然后测量超级电容模组的电流或电压响应。

通过测量得到的电流或电压数据，可以计算出超级电容模组的容量值。

容量测试完成后，需要对测试结果进行分析和判断。

首先，对测试数据进行整理和统计，计算平均值和标准差等统计指标。

然后，将测试结果与超级电容模组的额定容量进行比较，判断超级电容模组是否符合规格要求。

超级电容性能测试方法容量测量Capacitance Measurement超级电容表现出显著的“非传导性吸收”储能方式，因此用传统的方法将不能准确地测量出超级电容的容量，比如用实验室常用的LCR表等，测量超级电容的容量将是不准确的。

下面我们列出一种超级电容容量的测量方法，这种测量方法是基于RC时间常数计算出来的。

下面的测试电路可以在实验室里很容易建立起来，核心是用一个具有恒流输出及电压限制的功率电源作为充电电源。

电容两端的充电电压波形可以通过一个数字示波器进行记录。

通过示波器的光标，可以很方便地读出电压从1.5V上升到2.5V所用的时间，基本的计算公式如下：i=C（△V/△t）公式变换为：C= i（△V/△t）。

充电电流设定为1A，电压变化范围△V=2.5V-1.5V-1V 那么C=△t,在这个示例中，超级电容的容量在数字上与电容从1.5V充电到2.5V的时间相等。

时间单位为秒。

由于超级电容结构的特殊性，电容在测试前必须进行完全的放电，这样才能得到比较准确的结果，如果超级电容在测试前已经充过电，那么最好将电容两端子短路15分钟以上，以使电容完全放电。

流入电流测量Inflow Current Measurement：由于超级电容表现出明显的非传导性介质特性，所以测量实际的自放电或者自漏电数值是比较困难的。

当一只超级电容被充电至工作电压的过程中，流入电流是很大的，并且逐步变小。

此时流入电流是介质吸收电流与电容漏电流之和。

介质吸收电流是作为能量储存，但深度存储需要比较长的时间，电容的流入电流与时间是对数关系，具体如下表所示。

这些典型曲线是由下面的电路进行测量的，电容在测量前被短路了两天，这样被储存的能量就会被完全释放。

只有当介质吸收电源为0时，此时的流入电流才是漏电电流，这大概需要连续充电100个小时才能达到，此时漏电流大概为几个微安。

在这个点以后，为了继续测量流入电流，需要使用一只准确的微伏表与一只比较大的电阻，数值参看上图。

超级电容耐压绝缘测试方法超级电容是一种新型电容器，具有高能量密度、低内阻和快速充放电等特点，被广泛应用于电动车、储能系统和电子设备等领域。

然而，超级电容器在使用过程中需要承受较高的电压，因此超级电容的耐压性能至关重要。

本文将介绍超级电容耐压绝缘测试的方法和步骤。

超级电容的耐压绝缘测试是为了验证其在额定电压下是否具备良好的绝缘性能，以确保其在实际应用中不会发生泄漏或击穿现象。

超级电容的耐压测试通常分为直流和交流两种方式进行。

首先是直流耐压测试。

该测试方法是将超级电容的两个极板分别连接到直流高压源和地，然后逐渐升高电压，测量电容器的绝缘电阻。

在测试过程中，应逐步提高电压并保持一段时间，观察超级电容的绝缘状况是否正常。

如果测试过程中超级电容的绝缘电阻明显下降或出现其他异常情况，说明其绝缘性能存在问题。

其次是交流耐压测试。

该测试方法是将超级电容的两个极板分别连接到交流高压源和地，然后逐渐升高电压，测量电容器的绝缘电阻。

与直流耐压测试不同的是，交流耐压测试需要考虑电容器在正负半周电压下的绝缘性能。

同样，在测试过程中应逐步提高电压并保持一段时间，观察超级电容的绝缘状况是否正常。

超级电容的耐压绝缘测试需要注意以下几点。

首先，测试时要确保超级电容处于正常工作温度下，避免温度对测试结果的影响。

其次，测试时要注意保护测试设备和人员的安全，确保测试过程中不会发生电击等事故。

最后，测试后要对测试结果进行分析和评估，判断超级电容是否符合要求。

超级电容的耐压绝缘测试是确保其安全可靠运行的重要步骤。

通过直流和交流耐压测试，可以验证超级电容的绝缘性能，确保其在实际应用中不会发生泄漏或击穿现象。

在进行测试时，需要注意测试条件和安全措施，以确保测试结果准确可靠。

只有通过耐压绝缘测试，才能有效保障超级电容的性能和稳定性，为其在各个领域的应用提供可靠保障。

超级电容性能测试方法容量测量Capacitance Measurement超级电容表现出显著的“非传导性吸收”储能方式，因此用传统的方法将不能准确地测量出超级电容的容量，比如用实验室常用的LCR表等，测量超级电容的容量将是不准确的。

下面我们列出一种超级电容容量的测量方法，这种测量方法是基于RC时间常数计算出来的。

下面的测试电路可以在实验室里很容易建立起来，核心是用一个具有恒流输出及电压限制的功率电源作为充电电源。

电容两端的充电电压波形可以通过一个数字示波器进行记录。

通过示波器的光标，可以很方便地读出电压从1.5V上升到2.5V所用的时间，基本的计算公式如下：i=C（△V/△t）公式变换为：C= i（△V/△t）。

充电电流设定为1A，电压变化范围△V=2.5V-1.5V-1V 那么C=△t,在这个示例中，超级电容的容量在数字上与电容从1.5V充电到2.5V的时间相等。

时间单位为秒。

由于超级电容结构的特殊性，电容在测试前必须进行完全的放电，这样才能得到比较准确的结果，如果超级电容在测试前已经充过电，那么最好将电容两端子短路15分钟以上，以使电容完全放电。

流入电流测量Inflow Current Measurement：由于超级电容表现出明显的非传导性介质特性，所以测量实际的自放电或者自漏电数值是比较困难的。

当一只超级电容被充电至工作电压的过程中，流入电流是很大的，并且逐步变小。

此时流入电流是介质吸收电流与电容漏电流之和。

介质吸收电流是作为能量储存，但深度存储需要比较长的时间，电容的流入电流与时间是对数关系，具体如下表所示。

这些典型曲线是由下面的电路进行测量的，电容在测量前被短路了两天，这样被储存的能量就会被完全释放。

只有当介质吸收电源为0时，此时的流入电流才是漏电电流，这大概需要连续充电100个小时才能达到，此时漏电流大概为几个微安。

在这个点以后，为了继续测量流入电流，需要使用一只准确的微伏表与一只比较大的电阻，数值参看上图。

超级电容测试方法超级电容：采用物理、化学或者混合方式实现超大容量双层电容器。

主要用来“削峰填谷”，比如：主电源和备用电源切换时的续电（基站及服务器，网络机房，通讯等行业）；快速充放电短时储存环境（比如动车的启动与刹车时充放电时省电，并且减小对启动电源的要求，地铁车辆，电动车，太阳能发电等）；在快充快放环境是替代一些蓄电池和动力电池（电动工具行业，电动大巴等）。

超级电容特点：快充快放、循环寿命长、放电电流大、功率密度较高、安全、稳定及温度特性好、单节电压较低。

费思负载在测试超级电容时的特点，精确度：负载就有0.05%的电压回读精确度，保证测试的精确度集成功能：集成了超级电容的内阻和容量测试功能。

测试方法简单。

完善的接口：RS232,USB,GPIB口并且配备相应软件，数据，图像报告，循环测试一键完成。

配件及软件：可监控电容组的每分电容的电压一致性和电压值，同时监控温度，测试内容：内阻、容量、单节一致性、充放电曲线。

测试仪器：电源（电压高于电容组的最高开路电压，电流适当）、电容器、负载仪（功率及电压适当）、示波器（长存储最好）、万用表（选用，使用费思负载，可不使用本仪器）。

充电方式：恒流转恒压充电。

接线方式，测试之前请确认电容的正负极。

请确认连接电路。

超级电容充电测试负载设置：远端采样打开，电池（电容）恒压功能打开，Shift+0打开电容测试功能。

设定截止电压，电容计算电压的上下限。

设定充电电流。

按on/off键，开始测试，屏幕显示测试结果。

一键完成测试。

本测量测试，充电时间，充电内阻，充电电量，电容容量。

充电曲线，漏电流等测试。

充电曲线，请链接上位机软件。

以上设置，请参看相关说明书。

放电方式：接线方式：请确定电容正负极及确定连接方式。

超级电容放电测试负载设置：远端采样打开，电池（电容）恒压功能打开，Shift+0打开电容测试功能。

设定截止电压，电容计算电压的上下限。

设定放电电流。

按on/off键，开始测试，屏幕显示测试结果。

超级电容器的测试方法郑州世瑞思仪器科技有限公司RST5200E电化学工作站提供了许多适合于超级电容器研究的电化学测试方法，如：“恒流限压快速循环充放电”、“微分电容-频率”、“线性扫描循环伏安法“交流阻抗谱”等，可对超级电容器进行深入的研究。

以前，人们大多用“电池循环充放电仪”对超级电容器进行充放电研究。

随着超级电容器应用领域的不断扩展，特别是对快速充放电要求的提高，使得用电池测试仪器研究超级电容器显得力不从心。

对超级电容器实施快速循环充放电，需要设立一个限压换流模块，属于反馈控制。

就是当采集单元检测到超级电容器两端的电压超越限定值后，立即通知驱动单元改变电流方向。

限压换流的过程必须快速，否则就控制不住了。

在 RST5200E 电化学工作站中，限压换流功能由硬件实现，从而确保该反馈控制过程小于1mS。

下表列出了一些电化学测试仪器的指标：下面对RST5200E 电化学工作站中的“恒流限压快速循环充放电”方法进行简单介绍。

1. 超级电容器的连接工作电极引线夹（绿蓝）接超级电容器正极。

参比电极引线夹（白黄）接超级电容器负极；辅助电极引线夹（红）接超级电容器负极。

运行中，请勿断开超级电容器。

2 .软件功能2.1 界面布局左上部为文本框，用于显示运行参数和测量数据。

左下部为操作面板，用于接受操作者的选择。

右边为图形框，用于显示被选中的循环，这些循环属于该曲线的一部分。

2.2 定位显示本方法将测量获得的曲线以充放电循环作为单元显示于图形框中。

通过操作面板，可调整显示参数：起始循环、循环数量。

2.3 数据计算软件自动对显示于图形框中的循环进行统计计算，其结果显示于文本框中，有：充电电量、放电电量、充电能量、放电能量、电容量、等效串联电阻等。

2.4 删除多余的循环在菜单<数据处理>中，设有三个子菜单。

2.4.1 <删除最初一个循环>：通常，由于电容器测试前的初始储能状态不确定，使得第一个循环的充放电不完整，通过该菜单可以删除这个循环。

电容的测试方法
嘿，你知道咋测电容不？超简单！先准备个万用表，把电容的两个引脚从电路板上拆下来。

然后把万用表调到电容测量档位，把表笔分别接在电容的两个引脚上。

这就跟量体温似的，万用表马上就能显示出电容的容量。

要是电容容量跟标注的不一样，那可就得小心了，说不定电容有问题呢！
测电容安全不？那肯定得注意安全呀！在拆电容的时候可别被电着，得小心点。

而且万用表也得用好的，别整那些不靠谱的便宜货，不然测出来的结果没准不准呢！稳定性嘛，只要操作正确，一般都没啥问题。

那电容都在哪用呢？哎呀，那可多了去了。

手机、电脑、电视，到处都有电容的身影。

它就像个小卫士，守护着电子设备的正常运行。

优势也很明显呀，体积小，不占地方，还能储存电能。

我就有一次修电脑，发现电脑开不了机。

一检查，原来是电容坏了。

换了个新电容，电脑立马就好了。

哇塞，这电容可太重要了！
电容测试其实不难，只要掌握方法，就能轻松搞定。

大家赶紧试试
吧！。
