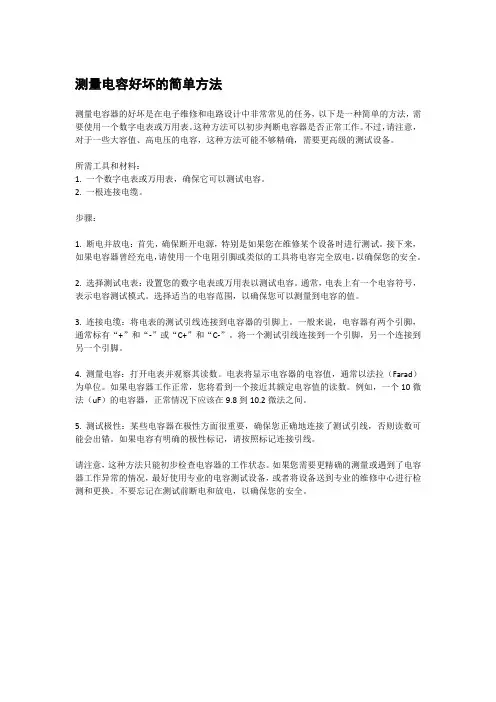

测量电容好坏的简单方法测量电容器的好坏是在电子维修和电路设计中非常常见的任务,以下是一种简单的方法,需要使用一个数字电表或万用表。
这种方法可以初步判断电容器是否正常工作。
不过,请注意,对于一些大容值、高电压的电容,这种方法可能不够精确,需要更高级的测试设备。
所需工具和材料:1. 一个数字电表或万用表,确保它可以测试电容。
2. 一根连接电缆。
步骤:1. 断电并放电:首先,确保断开电源,特别是如果您在维修某个设备时进行测试。
接下来,如果电容器曾经充电,请使用一个电阻引脚或类似的工具将电容完全放电,以确保您的安全。
2. 选择测试电表:设置您的数字电表或万用表以测试电容。
通常,电表上有一个电容符号,表示电容测试模式。
选择适当的电容范围,以确保您可以测量到电容的值。
3. 连接电缆:将电表的测试引线连接到电容器的引脚上。
一般来说,电容器有两个引脚,通常标有“+”和“-”或“C+”和“C-”。
将一个测试引线连接到一个引脚,另一个连接到另一个引脚。
4. 测量电容:打开电表并观察其读数。
电表将显示电容器的电容值,通常以法拉(Farad)为单位。
如果电容器工作正常,您将看到一个接近其额定电容值的读数。
例如,一个10微法(uF)的电容器,正常情况下应该在9.8到10.2微法之间。
5. 测试极性:某些电容器在极性方面很重要,确保您正确地连接了测试引线,否则读数可能会出错。
如果电容有明确的极性标记,请按照标记连接引线。
请注意,这种方法只能初步检查电容器的工作状态。
如果您需要更精确的测量或遇到了电容器工作异常的情况,最好使用专业的电容测试设备,或者将设备送到专业的维修中心进行检测和更换。
不要忘记在测试前断电和放电,以确保您的安全。
测量电容方法电容是电子电路中常见的元件,用于储存电荷和调节电流。
在电子设备维修和实验研究中,准确测量电容值对于电路分析和元件选择至关重要。
本文将介绍几种常见的测量电容的方法,包括使用万用表、LCR电桥以及示波器等。
一、使用万用表测量电容值万用表是测量电路中常用的仪器,它可以用来测量电压、电流和电阻等基本参数。
在测量电容时,我们可以采用以下步骤:步骤1:确保电容元件不带电,拔出电源。
步骤2:选择万用表上的电容量测量档位,并插上电容测试引线。
步骤3:将电容元件的两个引脚连接至万用表的测试引线,注意引线的极性与电容端子的极性一致。
步骤4:读取万用表上显示的电容值,记下测量结果。
举例说明:以一个电容值为100μF的电容元件为例,按照上述步骤进行测量,万用表可能显示电容值为99.5μF,由于万用表的测量误差,我们可以认为这个电容元件的电容值约为100μF。
二、使用LCR电桥测量电容值LCR电桥是一种专门用于测量电感、电容和电阻的仪器,相较于万用表,精确度更高。
以下是使用LCR电桥进行电容测量的步骤:步骤1:确保电容元件不带电,拔出电源。
步骤2:打开LCR电桥,并将测量模式设置为电容测量。
步骤3:将电容元件的两个引脚连接至LCR电桥的测试夹具。
步骤4:等待仪器自动进行测量,并读取测量结果。
步骤5:记下测量结果,即所测得的电容值。
举例说明:在使用LCR电桥测量电容时,如果测量结果为100.2μF,这意味着电容元件的电容值约为100.2μF。
三、使用示波器测量电容值示波器是一种常用于显示电压波形的仪器,它也可以用于测量电容值。
以下是使用示波器进行电容测量的步骤:步骤1:确保电容元件不带电,拔出电源。
步骤2:将示波器设为适当的测量范围,选择电容测量模式。
步骤3:将电容元件的正负极分别连接至示波器的两个输入端。
步骤4:观察示波器屏幕上显示的波形,并记录下示波器上显示的周期时间。
步骤5:使用计算公式 C = τ/Ω,其中C为电容值(单位为法拉F),τ为示波器上显示的周期时间,Ω为示波器的阻抗。

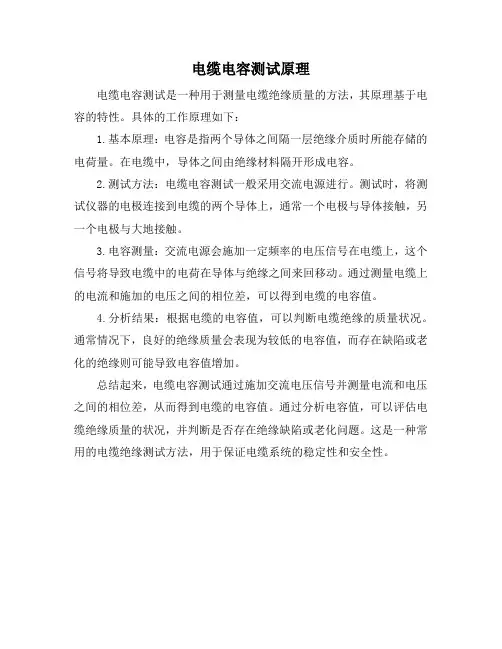

电缆电容测试原理
电缆电容测试是一种用于测量电缆绝缘质量的方法,其原理基于电容的特性。
具体的工作原理如下:
1.基本原理:电容是指两个导体之间隔一层绝缘介质时所能存储的电荷量。
在电缆中,导体之间由绝缘材料隔开形成电容。
2.测试方法:电缆电容测试一般采用交流电源进行。
测试时,将测试仪器的电极连接到电缆的两个导体上,通常一个电极与导体接触,另一个电极与大地接触。
3.电容测量:交流电源会施加一定频率的电压信号在电缆上,这个信号将导致电缆中的电荷在导体与绝缘之间来回移动。
通过测量电缆上的电流和施加的电压之间的相位差,可以得到电缆的电容值。
4.分析结果:根据电缆的电容值,可以判断电缆绝缘的质量状况。
通常情况下,良好的绝缘质量会表现为较低的电容值,而存在缺陷或老化的绝缘则可能导致电容值增加。
总结起来,电缆电容测试通过施加交流电压信号并测量电流和电压之间的相位差,从而得到电缆的电容值。
通过分析电容值,可以评估电缆绝缘质量的状况,并判断是否存在绝缘缺陷或老化问题。
这是一种常用的电缆绝缘测试方法,用于保证电缆系统的稳定性和安全性。
测电容的方法测量电容是电子学和电工中的重要实验内容,也是电路设计和故障排除中必不可少的一环。
在实际应用中,我们需要准确地测量电容的数值,以确保电路的正常工作。
接下来,我们将介绍几种常用的测量电容的方法。
首先,我们可以使用数字电表来测量电容。
数字电表是一种非常方便实用的工具,它可以直接测量电容的数值。
在测量电容时,我们需要将电容器与数字电表连接,然后选择电容测量档位,数字电表会自动显示电容的数值。
这种方法简单、快捷,适用于大多数情况下的电容测量。
其次,我们可以使用示波器来测量电容。
示波器是一种能够显示电压信号波形的仪器,通过观察电压信号的波形,我们可以间接地测量电容的数值。
在测量电容时,我们需要将电容器与示波器连接,并输入一个已知频率的正弦信号,观察输出波形的相位差和幅度,通过计算可以得到电容的数值。
这种方法适用于需要测量小电容值的情况,但需要一定的计算和分析能力。
另外,我们还可以使用LCR测量仪来测量电容。
LCR测量仪是一种专门用于测量电感、电容和电阻的仪器,它能够提供更加精确和全面的测量结果。
在测量电容时,我们只需要将电容器与LCR测量仪连接,并选择相应的测量模式,仪器会自动显示电容的数值。
这种方法适用于对电容精度要求较高的情况,但需要有一台专门的测量仪器。
最后,我们还可以通过自制简易测量电容的电路来进行测量。
这种方法适用于一些简单的电路实验和教学演示。
通过使用标准电阻和已知频率的信号源,我们可以构建一个简易的RC电路,通过测量电压和电流的相位差和幅度,可以间接地计算出电容的数值。
这种方法虽然简单,但需要一定的电路设计和分析能力。
总之,测量电容是电子学和电工中的重要内容,我们可以根据实际需求选择合适的测量方法。
无论是使用数字电表、示波器、LCR 测量仪还是自制电路,都需要注意测量的准确性和精度,以确保电路的正常工作和性能的稳定。
希望以上介绍的方法能够对大家有所帮助,谢谢阅读!。
电容测量方法
电容测量方法:
1. 手动测量法: 使用电容表和外部电源进行测量。
将电容器与电容表连接,然后通过外部电源施加直流电压,记录电容表的读数。
根据所施加的电压和电容表的读数计算电容值。
2. 充放电法: 利用充电和放电的过程来测量电容值。
首先将电容器充电到一定电压,然后通过计算充电过程中电流的变化率得到电容值。
同样地,通过放电过程中电流的变化率也可以得到电容值。
3. 振荡法: 这种方法使用电容和电感组成的谐振电路来测量电容值。
通过测量谐振频率可以计算得到电容值。
4. 桥式测量法: 利用电容器与其他电阻或电感连接成电容桥电路,通过调节电桥平衡得到电容值。
这种方法适用于测量小电容值。
5. 示波器法: 利用示波器测量电容器在充放电过程中电压的变化曲线,通过计算波形特征来得到电容值。
注意:以上方法都需要合适的测量设备和相关电路,且在进行测量时需要注意安全操作,避免电击等意外发生。
测量电容的实验方法及注意事项电容是电路中常见的基本元件,具有存储电荷和平滑电压的功能。
在实际应用中,测量电容值是非常重要的。
本文将介绍测量电容的实验方法以及注意事项。
一、直流法测量电容直流法是测量电容最常用的方法之一。
其原理是通过充电或放电过程来测量电容器的电压变化,从而计算出电容的值。
实验步骤:1. 准备一台直流电源、一个电容器和一个电压计。
2. 将直流电源的正极与电容器的正极相连,负极与电容器的负极相连。
3. 将电压计的正极连接到电容器的正极,负极连接到电容器的负极。
4. 打开电源,记录下电压计的读数。
5. 关闭电源,等待电容器放电完毕,再次记录下电压计的读数。
6. 根据电压的变化量计算电容的值。
电容的计算公式为 C = Q / V,其中 C 为电容的值,Q 为电容器存储的电量,V 为电压的变化量。
注意事项:1. 实验时要确保电源的电压稳定,并避免过高的电压对电容器造成损坏。
2. 为了提高测量精度,应该进行多次实验并取平均值。
3. 在放电过程中,要等待电容器完全放电,避免误差的产生。
二、交流法测量电容交流法是另一种常用的测量电容的方法。
该方法利用交流信号通过电容器时产生的相移来计算电容的值。
实验步骤:1. 准备一台交流信号发生器、一个电容器、一个电阻和一个示波器。
2. 将交流信号发生器的输出端连接到电阻的一端,另一端连接到电容器的一端,再将另一端的电容器连接到示波器的输入端。
3. 调节交流信号发生器的频率,并观察示波器上的波形。
4. 测量电容器和电阻之间的相移角度,并根据相移角度计算电容的值。
电容计算公式为C = 1 / (2πfR) ,其中 C 为电容的值,f 为信号发生器的频率,R 为电阻的阻值。
注意事项:1. 实验时要选择适当的频率范围,以保证测量结果的准确性。
2. 注意电容器的极性,确保正确连接电容器。
3. 在测量过程中,保持电路的稳定,避免干扰信号的产生。
综上所述,测量电容的实验方法主要包括直流法和交流法。
电容的测量方法电容是电路中常见的元件之一,它用来存储电荷并具有储能的功能。
在电子电路设计和维护中,经常需要对电容进行测量,以确保电路的正常工作。
本文将介绍几种常见的电容测量方法,希望能对大家有所帮助。
首先,最简单的电容测量方法是使用万用表。
将万用表调至电容测量档位,然后将电容两端的引线分别连接到万用表的测试端子上,即可读取电容的数值。
需要注意的是,测量电容时要确保电容已经完全放电,否则可能会对万用表产生影响。
其次,可以利用示波器进行电容的测量。
示波器是一种用来显示电信号波形的仪器,通过将电容与示波器连接,可以观察到电容充放电的波形。
根据波形的特点,可以计算出电容的数值。
这种方法适用于对电容的动态特性进行分析。
另外,还可以利用LCR(电感、电容、电阻)测试仪进行电容的测量。
LCR测试仪是一种专门用来测试电感、电容和电阻的仪器,通过选择电容测试档位,将电容连接到测试端子上,即可读取电容的数值。
LCR测试仪通常还可以同时测量电容的等效串联电阻和等效串联电感,对于一些特殊要求的电路设计和分析非常有用。
最后,还可以利用交流电桥进行电容的测量。
交流电桥是一种用来测量电阻、电感和电容的仪器,通过调节电桥的平衡,可以得到电容的准确数值。
这种方法适用于对电容的精确测量,对于一些对电容精度要求较高的场合非常有用。
总之,电容的测量方法有很多种,不同的方法适用于不同的场合。
在实际工作中,可以根据具体的需求选择合适的测量方法,以确保电路的正常工作和性能的稳定。
希望本文介绍的电容测量方法能对大家有所帮助,谢谢阅读!。
电容检测方法电容检测方法是指在电路中对电容器进行测试和检测的过程。
电容器是一种常用的电子元件,它可以存储电荷并在需要时释放出来。
因此,在很多电路中,电容器的性能和状态都非常重要。
下面将介绍几种常见的电容检测方法:1. 万用表法使用万用表来测试电容器是最简单和最基本的方法之一。
首先,将万用表设为测试电容模式,并将测试引线连接到被测电容器的两端。
然后,读取万用表上显示的数值即可得到该电容器的值。
需要注意的是,在使用这种方法时,应该先将被测电容器从其它元件中拆出来,并且确保它已经完全放空。
2. RC 时钟法RC 时钟法是一种通过观察充放电曲线来确定电容值的方法。
具体操作步骤如下:(1)将一个已知阻值 R 的固定电阻与被测电容 C 相连;(2)接通一个直流稳压源,并使其输出稳定的直流信号;(3)使用示波器或多用途测试仪观察充放电曲线,并记录时间常数τ;(4)根据公式C = τ/R 计算出被测电容的值。
需要注意的是,在使用这种方法时,应该选择合适的阻值 R,以便得到较为准确的测试结果。
3. 桥式法桥式法是一种通过比较两个电路中电压差异来确定电容值的方法。
具体操作步骤如下:(1)将一个已知电容器与一个已知固定电阻组成一个 RC 电路;(2)将被测电容器与另一个已知固定电阻组成另一个 RC 电路;(3)将两个RC 电路连接到桥式电路中,并调整变阻器使得桥路平衡;(4)根据公式 Cx/Cs = R2/R1 计算出被测电容的值。
需要注意的是,在使用这种方法时,应该选择合适的固定电阻和变阻器,以便得到较为准确的测试结果。
总之,以上三种方法都是常用的检测和测试电容器的方法。
不同方法适用于不同场景和要求,可以根据实际情况进行选择和应用。

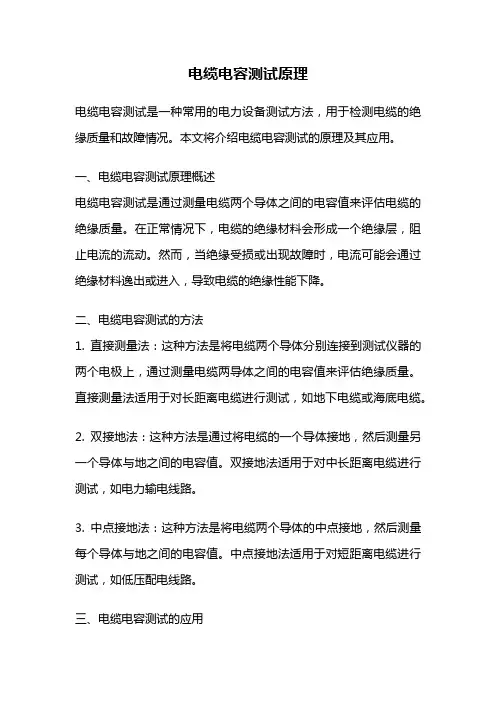

电缆电容测试原理电缆电容测试是一种常用的电力设备测试方法,用于检测电缆的绝缘质量和故障情况。
本文将介绍电缆电容测试的原理及其应用。
一、电缆电容测试原理概述电缆电容测试是通过测量电缆两个导体之间的电容值来评估电缆的绝缘质量。
在正常情况下,电缆的绝缘材料会形成一个绝缘层,阻止电流的流动。
然而,当绝缘受损或出现故障时,电流可能会通过绝缘材料逸出或进入,导致电缆的绝缘性能下降。
二、电缆电容测试的方法1. 直接测量法:这种方法是将电缆两个导体分别连接到测试仪器的两个电极上,通过测量电缆两导体之间的电容值来评估绝缘质量。
直接测量法适用于对长距离电缆进行测试,如地下电缆或海底电缆。
2. 双接地法:这种方法是通过将电缆的一个导体接地,然后测量另一个导体与地之间的电容值。
双接地法适用于对中长距离电缆进行测试,如电力输电线路。
3. 中点接地法:这种方法是将电缆两个导体的中点接地,然后测量每个导体与地之间的电容值。
中点接地法适用于对短距离电缆进行测试,如低压配电线路。
三、电缆电容测试的应用1. 绝缘质量评估:通过电缆电容测试,可以评估电缆的绝缘质量,判断是否存在绝缘受损或故障。
绝缘质量评估对于电力系统的正常运行至关重要。
2. 故障检测:电缆电容测试可以帮助检测电缆中的绝缘故障,如绝缘击穿、绝缘老化等。
及时发现并修复这些故障,可以避免电力系统发生故障。
3. 工程验收:在电缆敷设完成后,进行电缆电容测试可以确保电缆的质量符合规定标准,从而保证电力系统的安全稳定运行。
4. 维护检修:定期进行电缆电容测试可以帮助发现电缆绝缘老化等问题,及时采取维护措施,延长电缆的使用寿命。
四、电缆电容测试的注意事项1. 测试仪器的选择:选择适合的电缆电容测试仪器,确保测试结果的准确性和可靠性。
2. 测试环境的准备:测试前需要确保测试环境的干燥、无电磁干扰等条件,以保证测试的准确性。
3. 测试方法的合理选择:根据实际情况选择合适的测试方法,如直接测量法、双接地法或中点接地法。

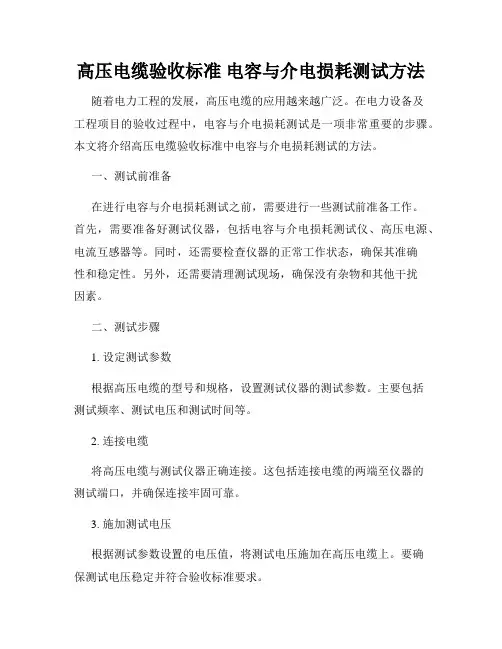

高压电缆验收标准电容与介电损耗测试方法随着电力工程的发展,高压电缆的应用越来越广泛。
在电力设备及工程项目的验收过程中,电容与介电损耗测试是一项非常重要的步骤。
本文将介绍高压电缆验收标准中电容与介电损耗测试的方法。
一、测试前准备在进行电容与介电损耗测试之前,需要进行一些测试前准备工作。
首先,需要准备好测试仪器,包括电容与介电损耗测试仪、高压电源、电流互感器等。
同时,还需要检查仪器的正常工作状态,确保其准确性和稳定性。
另外,还需要清理测试现场,确保没有杂物和其他干扰因素。
二、测试步骤1. 设定测试参数根据高压电缆的型号和规格,设置测试仪器的测试参数。
主要包括测试频率、测试电压和测试时间等。
2. 连接电缆将高压电缆与测试仪器正确连接。
这包括连接电缆的两端至仪器的测试端口,并确保连接牢固可靠。
3. 施加测试电压根据测试参数设置的电压值,将测试电压施加在高压电缆上。
要确保测试电压稳定并符合验收标准要求。
4. 进行测试在测试时要注意,测试过程中不要操作其他电器设备,以免产生干扰。
同时,要根据测试仪器的要求进行操作,确保测试数据准确可靠。
5. 记录测试数据测试完成后,及时记录测试数据,包括电容和介电损耗的数值。
可以使用电子表格等工具,方便后续的数据分析和评估。
三、数据分析与评估在得到测试数据后,需要对数据进行分析与评估。
首先,可以对电容和介电损耗的数值进行比对,判断是否符合验收标准。
其次,可以根据历史数据和相关规范,对测试结果进行比较和评估,确定高压电缆的性能是否良好。
最后,还可以对测试数据进行统计和记录,以备将来的参考和分析。
四、验收标准高压电缆的电容与介电损耗的验收标准通常由国家标准或行业规范所规定。
这些标准旨在确保高压电缆的质量和可靠性。
在进行测试工作时,要严格按照相应的验收标准进行,确保测试结果的准确性和有效性。
五、测试注意事项在进行电容与介电损耗测试时,需要注意以下几点:1. 测试环境要干净整洁,没有杂物和干扰因素。
电缆线寄生电容测试设计设计一个电缆寄生电容测试系统,要求:1.给出测试原理;2.给出测试系统原理图。
设计过程:1)测试原理框图图1 电缆电容测试原理框图时钟信号由石英晶振形成2MHz, 再采用4分频电路实现时钟信号。
多路电子开关由CC B器件实现。
检测电路采用具有场效应管做输入的高输入阻抗运放,因而具有很低4066V。
的输入电流和低失调电压。
为了提高测量精度,采用集成稳压电路实现高稳定电压源C 2)测试原理说明图2 电容充放电原理图CMOS 开关1K 和2K 受时钟信号P C 控制,其通断时序见图1所示。
在1K 通,2K 断期间, A 点接到电压源C V 上,对X C 充电。
后半周期,1K 断,2K 通,X C 上的电荷泄放。
此时,X C 一端B 点接地,另一端A 点接到虚地。
因此,在后半周期中,X C 上的电荷C X Q V C =全部泄放掉。
在时钟脉冲控制下,充放电过程以频率1f T =。
重复进行, 因而平均放电电流为:m C X I V C f =⋅⋅该电流被转换成电压并通过C 而平滑,最后给出一个直流输出电压:0f m f C X V R I R V C f =⋅=⋅⋅⋅其中,开关1K 、2K 、3K 、4K 受时钟脉冲控制。
1K 与3K 通、2K 与4K 断时为充电状态, 1K 与3K 断、2K 与4K 通时为放电状态。
在P C 作用下,便形成对X C 的周期充电和放电,并在电荷检测器输出端产生一个正比于X C 的直流电压。
如果考虑到屏蔽与X C 两极板的寄生电容以及与X C 相连的开关的杂散电容,有图2的电路模型。
其中,SA C 、SB C 分别为A 、B 电极板与屏蔽之间的寄生电容。
1P C 、2P C 、3P C 、4P C 分别为传感器连接到开关1K 、2K 、3K 和4K 的杂散电容。
X R 为漏电阻,一般很大。
C 为去耦电容,m X C C ,其目的是去除输入端的瞬态电压尖峰信号。
测量电容的方法电容是电路中常见的元件,用来存储电荷并在电路中起到滤波、耦合等作用。
在实际工程中,我们经常需要对电容进行测量,以确保电路的正常工作。
下面将介绍几种常见的测量电容的方法。
1. 直接测量法。
直接测量法是最简单的一种测量电容的方法。
我们可以使用万用表直接测量电容的大小。
在测量时,需要注意将电容器与电路隔开,并确保电容器中不存储电荷。
将万用表的两个探针分别连接到电容器的两端,即可读取电容的数值。
需要注意的是,在使用数字万用表进行测量时,要选择合适的量程,以确保测量的准确性。
2. 交流电桥法。
交流电桥法是一种精密测量电容的方法。
它利用交流电桥的平衡条件来测量电容的大小。
在实际测量中,我们需要调节电桥的各个参数,使得电桥平衡,然后根据平衡时的参数值计算出电容的大小。
这种方法的优点是精度高,适用于对电容精确数值要求较高的场合。
3. 时域法。
时域法是利用电容器对信号的响应特性进行测量的方法。
通过给电容器施加一个方波或者脉冲信号,然后观察电容器对信号的响应,从而得到电容的大小。
这种方法简单直观,适用于一些特殊场合的电容测量。
4. 频域法。
频域法是利用电容器对不同频率信号的响应特性进行测量的方法。
通过给电容器施加不同频率的信号,然后观察电容器对信号的响应,从而得到电容的大小。
这种方法适用于对电容器的频率特性进行测量。
总结。
以上介绍了几种常见的测量电容的方法,每种方法都有其适用的场合和特点。
在实际工程中,我们可以根据需要选择合适的方法来测量电容,以确保电路的正常工作。
希望以上内容能够对大家有所帮助。
高压电缆电容测量方法一、直接测量法直接测量法是一种简单而直接的方法,通过测量电缆的长度和直径,并利用电容器电容的计算公式C=εrS/d(其中εr为相对介电常数,S为面积,d为距离),可以计算出电缆的电容。
这种方法虽然简单,但精度较低,误差较大。
二、电桥法电桥法是一种常用的测量方法,利用电桥平衡原理,将电缆电容接入电桥中,通过测量电桥的输出电压,可以得到电缆电容的大小。
该方法精度较高,但需要使用精密的测量仪器,且操作较为复杂。
三、补偿法补偿法是一种通过补偿电缆电容的方法来测量电容的方法。
该方法需要在电缆两端接入补偿电容器,通过调节电容器的大小,使得电缆两端电压与电缆长度成正比。
然后通过测量电容器的大小,可以得到电缆电容的大小。
该方法精度较高,但操作较为复杂。
四、串联法串联法是一种将电缆与其他已知电容值的电容器串联起来的方法。
通过测量串联电路的总电容值,可以得到电缆电容的大小。
该方法精度较高,但需要使用精密的测量仪器。
五、电流电压法电流电压法是一种利用电缆中的电流和电压来计算电容的方法。
该方法需要在电缆两端施加电压,并测量通过电缆的电流值。
然后利用公式C=Q/U(其中Q为电量,U为电压)计算出电容值。
该方法精度较高,但需要使用精密的测量仪器。
六、电子式测量法电子式测量法是一种利用电子元件和电路来测量电容的方法。
该方法需要将电缆接入电子元件和电路中,通过测量电路中的参数值,可以得到电缆电容的大小。
该方法精度较高,但需要使用电子设备和相关软件。
七、电容表测量法电容表是一种专门用于测量电容的仪器。
通过将电缆接入电容表中,可以快速准确地得到电缆电容的大小。
该方法精度高、操作简便、可重复性好,是目前较为常用的测量方法之一。
电容好坏的检测方法
以下是电容好坏的检测方法:
1. 万用表测试法:
将电容两端接在万用表的电阻测量端,旋转万用表旋钮至“电容测试”档,然后将万用表的两个探针分别接触电容的两个引脚,如果电容正常,则万用表的读数会在一定范围内变化,如果电容损坏,则万用表的读数会显示为无穷大或非常小的电阻值。
2. 电桥测试法:
使用电桥测试仪对电容进行测试,将电容两端分别连接在电桥测试仪的两个端口上,如果电容正常,电桥测试仪的输出电压应该是稳定的,如果电容损坏,则电桥测试仪的输出电压会不稳定。
3. 交流电压测试法:
将电容两端接在交流电压源上,观察电容两端的电压是否随着交流电压的变化而变化。
如果电容正常,电容两端的电压应该随着交流电压的变化而变化,如果电容损坏,则电容两端的电压不会随着交流电压的变化而变化。
4. 直流电压测试法:
将电容两端接在直流电压源上,观察电容两端的电压是否随着时间的推移而变化。
如果电容正常,电容两端的电压
应该随着时间的推移而缓慢变化,如果电容损坏,则电容两端的电压会在很短的时间内达到稳定值。
需要注意的是,在进行电容检测时,应该先将电容放电,以免检测过程中电容两端的电荷对测试仪器造成影响。
同时,在进行测试前,应该先检查电容的正负极性,以免出现误判情况。
测量电容的实验方法及注意事项电容是电路中常见的基本元件之一,它具有存储电荷的能力。
在电路设计和实验中,测量电容的准确值对于确保电路性能和稳定性至关重要。
本文将介绍一些常见的测量电容的实验方法,并提供一些相应的注意事项,以帮助读者有效地进行电容的测量。
一、实验方法1. 直接测量法直接测量法是一种常见且简便的测量电容的方法。
它使用电容测量仪或万用表等仪器直接读取电容的数值。
具体操作步骤如下:(1)将待测电容与电容测量仪或万用表相连接。
(2)设置电容测量仪或万用表为电容测量模式。
(3)读取仪器显示的电容数值,即为待测电容的数值。
2. 频率法频率法是一种较精确的电容测量方法,适用于高值电容和小值电容的测量。
它利用电容对交流信号的阻抗特性来计算电容数值。
具体操作步骤如下:(1)将待测电容与信号源和示波器相连接。
(2)设置信号源为正弦波输出,并调节频率至合适范围。
(3)观察示波器上电压和电流之间的相位差,并根据测量公式计算电容值。
3. 能量积分法能量积分法是一种精确测量电容的方法,适用于小值电容的测量。
它利用电容储存和释放能量的特性来计算电容数值。
具体操作步骤如下:(1)将待测电容与电源、电阻和示波器相连接。
(2)通过电源充电,使电容储存能量。
(3)断开电源连接,通过电阻释放电容能量。
(4)观察示波器上电压的变化,并根据测量公式计算电容值。
二、注意事项1. 防止误差在进行电容测量时,需要注意避免误差的产生,以确保测量结果的准确性。
一些常见的误差来源包括电容本身的损耗、连接线的阻抗和测量仪器的精度等。
为了减少这些误差,应选择合适的测量仪器和连接线,并进行定期的校准和维护。
2. 电路放电在进行能量积分法等需要对电容充放电的实验方法时,需要注意电路放电的安全性。
应确保在断开电源连接之前,电容已经完全放电,以避免触电和损坏电路的风险。
在进行高电压电容的测量时,更应格外注意电路放电的安全性和措施。
3. 环境因素环境因素对电容测量结果也具有一定的影响。
怎样测量出电容好坏的方法电容器是电子电路中常用的元件之一,通常用于储存电能、滤波等功能。
检测电容器的好坏非常重要,因为电容器损坏或老化可能会导致电路工作不稳定甚至故障。
下面将介绍一些常见的检测电容器好坏的方法。
一、目测外观目测外观是最简单、最直观的方法之一。
首先,检查电容器的外壳是否有明显的破损、裂纹或变形。
其次,观察电容器的焊接部分是否露出锈迹或者有异常物质附着。
这些异常的存在可能意味着电容器受潮、与周围环境发生化学反应或被高温影响。
二、使用电桥法电桥法是一种常用的测量电容器好坏的方法。
它利用电阻与电容之间的物理性质差异,通过对比测量电容器与标准电容器之间的阻抗差异或相位差异,来判断电容器的质量状态。
1. 使用LCR表:首先将LCR表的四个接线头依次与电容器的两个端子相连接。
然后将LCR表选择为电容测量模式,并设定适当的测试频率。
最后,读取LCR 表上显示的电容值,并与电容器上标注的标准值进行对比。
2. 使用电桥:将电桥的四个接线头分别与电容器的两个端子相连,将电桥调整到平衡状态。
然后,能够读取电容器阻抗或相位差的测量器件指针或数码显示器上的值。
根据显示的数值来判断电容器的质量。
三、使用示波器示波器是一种常见的电子测量仪器,可以帮助我们观察和测量电信号的波形、幅度、频率等。
利用示波器可以间接测量电容器的好坏。
1. 充电和放电法:将一个已知电阻与待测试的电容组成一个串联电路。
用示波器观察电压在电容器上升和下降的波形。
如果电压升降曲线平缓、充电时间和放电时间一致,说明电容器正常。
反之,若升降曲线不平滑、充电时间和放电时间不一致,则电容器可能存在问题。
2. 交流电压法:将示波器的正弦信号输出端与待测试电容器的两个端子相连,通过观察示波器上显示的波形,判断电容器是否存在问题。
正常电容器应该能够呈现一个幅度不变、频率不变的正弦波形。
四、使用RCL(电阻、电容、电感)或LCR表RCL或LCR表是一种多功能电子测试仪器,可测量电阻、电容、电感等参数,并提供多种检测方法。
测电容的方法电容是电路中常见的元件,它有着广泛的应用,例如在滤波器、耦合器、隔直器等电路中都有电容的身影。
因此,准确地测量电容是电子技术工作者必备的基本技能之一。
下面将介绍几种测量电容的方法。
一、直接测量法。
直接测量法是最简单的一种方法,只需要用万用表的电容测量档位直接测量即可。
具体操作步骤如下:1. 将待测电容与万用表的两个测试笔连接,注意极性要正确。
2. 选择电容测量档位,并等待一段时间,直到测量数值稳定。
3. 读取测量结果,即为待测电容的值。
这种方法简单直接,适用于一般的电容测量,但精度相对较低。
二、串联法。
串联法是一种间接测量电容的方法,需要借助其他元件来实现。
具体操作步骤如下:1. 将待测电容与一个已知电容串联连接,构成一个串联电容电路。
2. 通过测量串联电路的共振频率或者谐振频率,计算待测电容的值。
这种方法需要借助其他元件,但可以提高测量的精度。
三、并联法。
并联法也是一种间接测量电容的方法,同样需要借助其他元件来实现。
具体操作步骤如下:1. 将待测电容与一个已知电容并联连接,构成一个并联电容电路。
2. 通过测量并联电路的等效电容值,计算待测电容的值。
这种方法同样需要借助其他元件,但可以提高测量的精度。
四、数字电桥法。
数字电桥法是一种精度较高的测量方法,需要使用专门的数字电桥仪器。
具体操作步骤如下:1. 将待测电容与数字电桥连接。
2. 调节电桥仪器,直到测量结果最为准确。
3. 读取测量结果,即为待测电容的值。
这种方法精度高,适用于对电容精度要求较高的场合。
五、示波器法。
示波器法是一种利用示波器测量电容的方法,通过观察电容充放电过程的波形来计算电容值。
具体操作步骤如下:1. 将待测电容与示波器连接。
2. 施加方波信号或者充放电脉冲信号到电容上。
3. 观察示波器上的充放电波形,并计算电容值。
这种方法需要一定的电子技术基础,但可以实现对电容的精确测量。
综上所述,测电容的方法有多种,可以根据实际需要选择合适的方法进行测量。
同轴电缆芯线电容测量方法同轴电缆是一种常用的传输信号的电缆,主要用于电视、网络以及通信系统中。
在传输数据的过程中,同轴电缆的芯线电容是一个重要参数,它会对信号的传输质量产生影响。
因此,准确测量同轴电缆芯线电容是非常重要的。
测量同轴电缆芯线电容有多种方法,下面将介绍几种常见的方法。
第一种方法是通过使用阻抗分析仪或LCR测试仪测量芯线的电容。
这是一种非接触式的测量方法,可以直接测量同轴电缆芯线的电容值。
具体的步骤是首先将阻抗分析仪或LCR测试仪的探头分别接触到同轴电缆的中心导体和外层导体上,然后使用仪器进行电容测量。
这种方法的优点是测量精确度高,但是需要专用仪器进行测量。
第二种方法是使用示波器和函数发生器进行测量。
这是一种间接测量方法,首先使用函数发生器产生一个频率固定的正弦信号,然后将信号输入到同轴电缆的一端,同时将示波器连接到同轴电缆的另一端。
在信号经过同轴电缆传输的过程中,会发生信号的衰减和相位延迟,通过测量示波器上信号的振幅和相位延迟,可以计算出同轴电缆的电容值。
这种方法的优点是简单易行,但是测量精确度相对较低。
第三种方法是使用LCR桥测量芯线电容。
这是一种传统的测量方法,需要使用LCR桥、电源和示波器进行测量。
首先将LCR桥的两个探针连接到同轴电缆的中心导体和外层导体上,然后使用电源提供交流电源,将示波器连接到桥路上进行相位检测。
最后,通过分析示波器上的信号波形,可以计算出同轴电缆芯线的电容值。
这种方法的优点是测量精确度较高,但是需要仔细调整仪器才能得到准确的测量结果。
总的来说,测量同轴电缆芯线电容可以使用多种不同的方法,根据实际情况选择合适的方法进行测量。
无论使用哪种方法,都需要注意仪器的精度和测量环境的干扰,才能获得准确的测量结果。
电缆测量电容式测量方法
【实用版2篇】
《电缆测量电容式测量方法》篇1
以下是使用电缆测量电容式测量方法:
1. 将电容电桥的输出电压加到被测电缆的芯线和绝缘层之间,并记录电压值和时间。
2. 在另一地点测量相同的电压值和时间,以获得准确的结果。
3. 将测量结果乘以时间间隔,即可得到被测电缆的电容值。
4. 根据电缆的长度和直径,可以计算出电缆的电容率。
注意事项:
1. 在测量电缆的电容率时,必须确保芯线之间没有绝缘层或隔板等阻挡物。
2. 电缆芯线之间必须有良好的接触,以减小接触电阻对测量结果的影响。
《电缆测量电容式测量方法》篇2
电缆电容的测量方法如下:
1. 测量步骤和方法:使用测量仪表(如LCR表)的测量线圈,通过改变线圈圈数来改变测试电容的测量值,电容值用“挡位”和“被测”两个旋钮进行调节,使电容量处于中值附近,从显示屏上读取测量的电容值。
2. 仪器及被测电缆接线:将仪器测试输出端与电缆接线柱连接,另一端悬空。
3. 测试限选择:将功能开关转至电容测试档(无此档位的请设置为电容C档)。
4. 通电与断电操作:接通电源时,按红色按钮一次,此时电源指示灯亮,仪器开始自检,显示“0000”,按TEST键,此时显示屏显示“P10000”,按数字键“2”使显示屏显示“P10200”,即电容档位选择,再按TEST键开始测试。
测试时,从大到小顺序调节“被测”旋钮,使测试电流从大到小顺序逐渐下降为零,从显示屏上读取被测电容的数值(单位为pF)。
5. 关机:测试完毕后,先按TEST键停止测试,再按红色按钮一次,此时电源指示灯熄灭,切断电源。
电缆线寄生电容测试设计
设计一个电缆寄生电容测试系统,要求:
1.给出测试原理;
2.给出测试系统原理图。
设计过程:
1)测试原理框图
图1 电缆电容测试原理框图
时钟信号由石英晶振形成2MHz, 再采用4分频电路实现时钟信号。
多路电子开关由CC B器件实现。
检测电路采用具有场效应管做输入的高输入阻抗运放,因而具有很低4066
V。
的输入电流和低失调电压。
为了提高测量精度,采用集成稳压电路实现高稳定电压源
C 2)测试原理说明
图2 电容充放电原理图
CMOS 开关1K 和2K 受时钟信号P C 控制,其通断时序见图1所示。
在1K 通,2K 断期间, A 点接到电压源C V 上,对X C 充电。
后半周期,1K 断,2K 通,X C 上的电荷泄放。
此
时,X C 一端B 点接地,另一端A 点接到虚地。
因此,在后半周期中,
X C 上的电荷C X Q V C =全部泄放掉。
在时钟脉冲控制下,充放电过程以频率1f T =。
重复进行, 因而平均放电电流为:
m C X I V C f =⋅⋅
该电流被转换成电压并通过C 而平滑,最后给出一个直流输出电压:
0f m f C X V R I R V C f =⋅=⋅⋅⋅
其中,开关1K 、2K 、3K 、4K 受时钟脉冲控制。
1K 与3K 通、2K 与4K 断时为充电状态, 1K 与3K 断、2K 与4K 通时为放电状态。
在P C 作用下,便形成对X C 的周期充电和放电,并在电荷检测器输出端产生一个正比于X C 的直流电压。
如果考虑到屏蔽与X C 两极板的寄生电容以及与X C 相连的开关的杂散电容,有图2的
电路模型。
其中,SA C 、SB C 分别为A 、B 电极板与屏蔽之间的寄生电容。
1P C 、2P C 、3P C 、4P C 分别为传感器连接到开关1K 、2K 、3K 和4K 的杂散电容。
X R 为漏电阻,一般很大。
C 为去耦电容,m X C C ,其目的是去除输入端的瞬态电压尖峰信号。
f f f T R C =⋅一般较大。
图3 电容等效电路图
A) 充电过程:
当时钟信号变高电平时, 1K 和3K 接通,开始对X C 充电(此时2K 和4K 处于断开状态)。
X C 上的电压很快(约20ns ) 被充电到C V 。
令014SA P P C C C C =++,023SB P P C C C C '=++。
与0C 有关的各电容器的电压也被充电到C V ,而与B 极相连的所有寄生电容0C '均通过3K 被放电至零电位。
B) 放电过程:
当时钟信号变低电平时, 1K 与3K 断开, 2K 闭使B 极板与保持虚地的检测计输入端相接, 然后4K 接通。
经过很短时间(约20ns ) ,使X C 和0C 的电位放电到零电位。
只有X C 和0C '中的放电电流流经检测计,因此,0C 对测量X C 没有影响。
由于在2K 接通前,0C '处于零电位,当2K 接通后,0C '从检测器输入端拉走的电荷为:
0Q C V '''=⋅
由于在检测极B 与地之间无电流泄放通道,在放电间隔内流过检测器的全部电荷为
0X C Q C V C V ''=+。
当检测器的放大器的开环增益1000>时,V '小于5mV 。
若取5C V V =,则检测器对0C '的灵敏度远远小于对X C 的灵敏度。
由于:
0/50.001/5X C Q C V mV Q C V V
''∂∂=≤=∂∂ 因此,0C '对X C 的测量的影响很小。
