WZPK系列热电阻温度传感器

铠装热电阻铠装热电阻是一种温度传感器，利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。

当阻值变化时，工作仪表便显示出阻值所对应的温度值。

它比装配式铂电阻直径小，易弯曲，适合安装在管道狭窄和要求快速反应、微型化等特别场合。

其可对—200～600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调整器、扫描器、数据记录仪以及电脑供给精准明确的输入值。

目录进展历程如何选择工作原理进展历程从1974年引入薄膜技术研发薄膜铂热电阻元件，成功解决铂热电阻元件的成本及应用问题起，至今已有30多年的历史，随着照相平板印刷技术的日益进展，薄膜铂热电阻元件近几年的进展突飞猛进。

热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。

因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。

隔爆型热电阻通过特别结构的接线盒，装配式热电偶把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。

隔爆型热电阻可用于具有爆炸不安全场所的温度测量。

热电阻的测温原理与热电偶的测温原理不同的是，热电阻是基于电阻。

的进展，在很大程度上取决于其核心部件，铂热电阻元件的进展。

从传统的云母铂热电阻元件、陶瓷铂热电阻元件、玻璃铂热电阻元件到厚膜铂热电阻元件和薄膜铂热电阻元件，铂热电阻元件的进展方向已转移到膜式结构的产品上，尤其是薄膜铂热电阻元件。

重要技术参数电气出口：M20x1.5,NPT1/2精度等级：I、II防护等级：IP65偶丝直径：Φ0.5公称压力：常压量程规格型号分度号测温范围精度等级允许偏差WZPK—200～600PT100A级—200～600℃时允差±（0.15+0.002|t|）如何选择依据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻；依据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶；依据测量范围选择：热电偶所测量的一般指“点”温，热电阻所测量的一般指空间平均温度；2线制热电阻配线简单，但要带进引线电阻的附加误差。

概述General是一家专业制造温度传感器和变送器的工厂，是中国工业温度检测仪表的主要供应商之一，我们拥有完整的机械加工和电子产品生产设备，它已经成为了工业温度测量领域的领跑者之一。

我们的温度仪表精度高，可靠性好且价格经济，同时我们根据客户的需要提供非标准件产品的定制服务和所有需要的附件。

我们设立了I级检定标准的温度校验室，拥有行业内最高端的检测设备，且通过了国家计量院和上海计量院权威部门的检定认证。

在上海工厂成立了自己的研发中心，与高校、科研所建立了技术合作伙伴关系，聘请多位著名专家指导监督生产，针对任何特殊的测量需要，各种机械结构的传感器、热套管、外壳能够确保仪表即使在恶劣的环境中（如防爆场合、化工厂、发电厂）也能保持最好的性能，从单个的测量点到数百个乃至1000个测量点的大型工厂，都能为客户提供最快速，最优化的解决方案，将用我们在这一领域的丰富经验为您提供最优质的服务。

GTAM始终做品质最好，为客户提供最高质量水准的国际级产品。

GTAM is a company specializing in producing temperature sensors and transmitters and one of the important suppliers of China industrial temperature instruments. With the complete equipment of machining and electronics production, the company has become one of the leaders in the realm of industrial temperature measurement. The company’s temperature measuring instruments are precise, reliable and economical. Moreover, the company can provide ordering service of nonstandard products and all necessary accessories according to different demand of users. .The company established a temperature calibration laboratory of grade I calibration standard and has the most high-end measuring equipment in this line, which has passed the calibration certification of such authorities as National Measurement Institute and Shanghai Measurement Institute.We have set up the temperature check office of Class I inspection standard and possesses top detection equipment among the trade and have passed the inspection and attestation of the authorities like National Measurement Institute and Shanghai Measurement Institute.The company set up a R&D Center in Shanghai, established technical cooperative partnership with universities and research institutes and invited many famous experts to direct and supervise production. Aimed at special measurement requirements, the sensors, thermal sleeves and casings of various machineries are provided to ensure instruments keep the top performance even in severe environment (such as the environment of anti-explosion requirement, chemical plants and generating plants). The company can provide fast and optimized solution for the factories that have single measuring point or hundreds of even thousands of measuring points. The company will provide you with the high-quality service by the rich experience in this line.GATM always manufacture the best products and provide users with international -level products of top quality.GTAM Expert™装配式热电偶Assembly Thermocouple工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表、调节器、PLC和DCS系统配套使用。

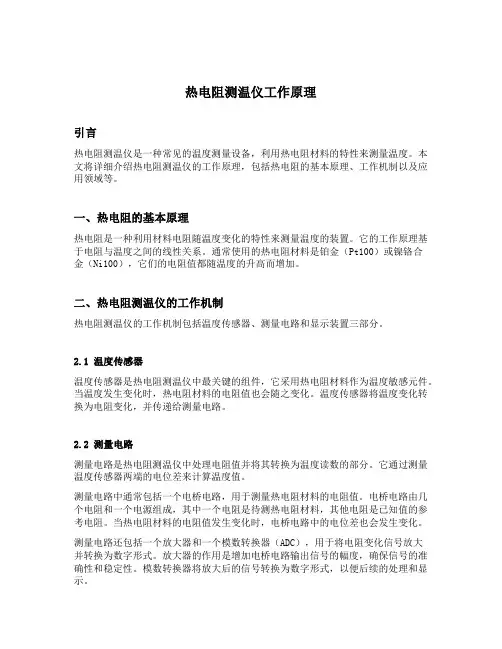

热电阻测温仪工作原理引言热电阻测温仪是一种常见的温度测量设备，利用热电阻材料的特性来测量温度。

本文将详细介绍热电阻测温仪的工作原理，包括热电阻的基本原理、工作机制以及应用领域等。

一、热电阻的基本原理热电阻是一种利用材料电阻随温度变化的特性来测量温度的装置。

它的工作原理基于电阻与温度之间的线性关系。

通常使用的热电阻材料是铂金（Pt100）或镍铬合金（Ni100），它们的电阻值都随温度的升高而增加。

二、热电阻测温仪的工作机制热电阻测温仪的工作机制包括温度传感器、测量电路和显示装置三部分。

2.1 温度传感器温度传感器是热电阻测温仪中最关键的组件，它采用热电阻材料作为温度敏感元件。

当温度发生变化时，热电阻材料的电阻值也会随之变化。

温度传感器将温度变化转换为电阻变化，并传递给测量电路。

2.2 测量电路测量电路是热电阻测温仪中处理电阻值并将其转换为温度读数的部分。

它通过测量温度传感器两端的电位差来计算温度值。

测量电路中通常包括一个电桥电路，用于测量热电阻材料的电阻值。

电桥电路由几个电阻和一个电源组成，其中一个电阻是待测热电阻材料，其他电阻是已知值的参考电阻。

当热电阻材料的电阻值发生变化时，电桥电路中的电位差也会发生变化。

测量电路还包括一个放大器和一个模数转换器（ADC），用于将电阻变化信号放大并转换为数字形式。

放大器的作用是增加电桥电路输出信号的幅度，确保信号的准确性和稳定性。

模数转换器将放大后的信号转换为数字形式，以便后续的处理和显示。

2.3 显示装置显示装置是热电阻测温仪中用于显示温度值的部分，通常为液晶显示屏或数码显示器。

显示装置接收到来自测量电路的数字信号，将其转换为温度读数并显示在屏幕上。

三、热电阻测温仪的应用领域热电阻测温仪具有广泛的应用领域，主要用于以下领域：3.1 工业自动化热电阻测温仪广泛应用于工业自动化领域，用于测量和控制各种工业设备的温度。

例如，在化工厂中，热电阻测温仪可用于监测反应器的温度变化，以确保反应过程的安全和稳定。

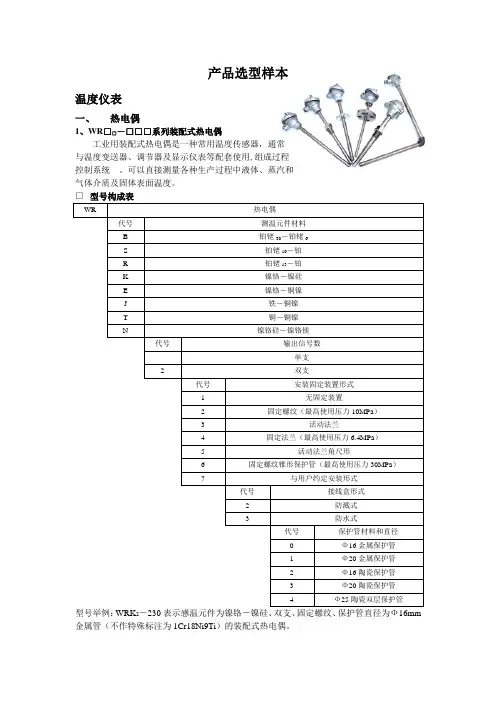

产品选型样本温度仪表一、热电偶1、WR□□－□□□系列装配式热电偶工业用装配式热电偶是一种常用温度传感器，通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统。

可以直接测量各种生产过程中液体、蒸汽和气体介质及固体表面温度。

□型号构成表WR 热电偶代号测温元件材料B 铂铑30－铂铑6S 铂铑10－铂R 铂铑13－铂K 镍铬－镍硅E 镍铬－铜镍J 铁－铜镍T 铜－铜镍N 镍铬硅－镍铬镁代号输出信号数单支2 双支代号安装固定装置形式1 无固定装置2 固定螺纹（最高使用压力10MPa）3 活动法兰4 固定法兰（最高使用压力6.4MPa）5 活动法兰角尺形6 固定螺纹锥形保护管（最高使用压力30MPa）7 与用户约定安装形式代号接线盒形式2 防溅式3 防水式代号保护管材料和直径0 Ф16金属保护管1 Ф20金属保护管2 Ф16陶瓷保护管3 Ф20陶瓷保护管4 Ф25陶瓷双层保护管型号举例：WRK2－230表示感温元件为镍铬－镍硅、双支、固定螺纹、保护管直径为Ф16mm 金属管（不作特殊标注为1Cr18Ni9Ti）的装配式热电偶。

□主要技术指标│◎热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间，称为热响应时间。

用t0.5表示。

◎公称压力一般是指在工作温度下，保护管所能承受的静态外压而不破裂。

实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。

◎热电偶最小插入深度对陶瓷保护管而言，应不小于其保护管直径的8～10倍；对金属及合金保护管，应大于其保护管直径的10倍以上◎绝缘电阻常温绝缘电阻的试验电压为直流500±50V，测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45%，大气压力86～106KPa。

热电偶在该条件下放置时间不小于2小时。

a．对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MW·m。

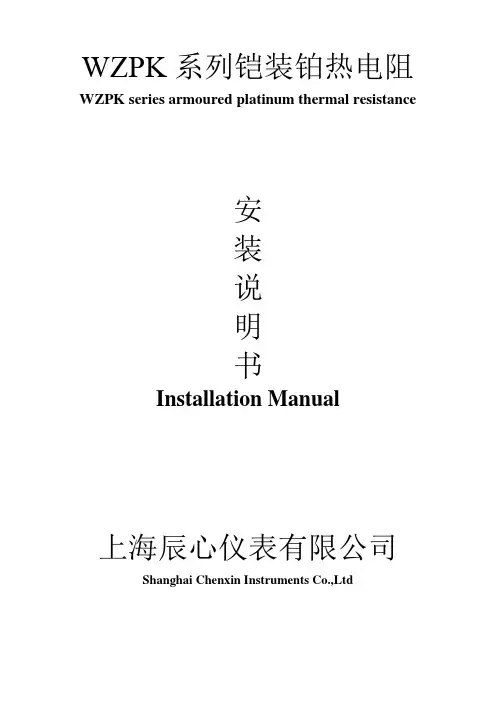

WZPK系列铠装铂热电阻WZPK series armoured platinum thermal resistance安装说明书Installation Manual上海辰心仪表有限公司Shanghai Chenxin Instruments Co.,Ltd铠装铂热电阻安装使用说明书一、概述铠装铂热电阻是由铂电阻元件，内引线、绝缘材料，金属导管组合而成的坚实体。

它作为一种温度传感器通常用来和显示仪表配套，以直接测量和调节-200~600℃范围内的液体、气体、蒸气介质以及固体表面等的温度。

它具有精度高，稳定性好，线径小，可任意弯曲，热响应快，可绕性好，抗震，耐压，抗冲击，适应性强等优点。

二、选择1．根据测量的范围和对象，选择适当的铠装铂热电阻及规格。

2．选用铠装铂热电阻的分度号必须与显示仪表的分度号一致。

3．除双支式的铠装铂热电阻外，在不使用切换开关的情况下，每支铠装铂热电阻不可同时和两台显示仪表连接使用。

三、铠装铂热电阻的基本性能注：①|t|为被测量的绝对值。

②分度号为Pt10、P t100的铠装铂热电阻的电阻一温度关系，符合ZBY301-85《工业铂热电阻技术条件及分度表》标准。

③凡订购分度号为Pt10的铠装铂热电阻，均须由供需双方以“技术协议”的形式供货。

2．绝缘电阻：1）．铠装铂热电阻的常温绝缘电阻不大于100MΩ；注：①在测量铠装铂热电阻的常规绝缘电阻时，试验电压可取直流10~100V任意值。

环境温度应在15~35℃，相对湿度应不大于80%。

②在测量铠装铂热电阻的上限温度绝缘电阻值之前，应让铠装铂热电阻在试验温度停留至少30分钟，并记录试验温度值。

试验电压应不超过直流10V。

3．自热影响：单支式铠装铂热电阻的自热试验，其激励电流值不得大于5mA，双支式不得不大3mA测得的电阻增量换算成温度值应不大于0.30℃。

四、安装1. 铠装铂热电阻的安装地点，应避免安装在炉门旁边和避免与加热物体距离过近之处。

产品选型样本温度仪表一、热电偶1、WR□□－□□□系列装配式热电偶工业用装配式热电偶是一种常用温度传感器，通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统。

可以直接测量各种生产过程中液体、蒸汽和气体介质及固体表面温度。

□型号构成表WR 热电偶代号测温元件材料B 铂铑30－铂铑6S 铂铑10－铂R 铂铑13－铂K 镍铬－镍硅E 镍铬－铜镍J 铁－铜镍T 铜－铜镍N 镍铬硅－镍铬镁代号输出信号数单支2 双支代号安装固定装置形式1 无固定装置2 固定螺纹（最高使用压力10MPa）3 活动法兰4 固定法兰（最高使用压力6.4MPa）5 活动法兰角尺形6 固定螺纹锥形保护管（最高使用压力30MPa）7 与用户约定安装形式代号接线盒形式2 防溅式3 防水式代号保护管材料和直径0 Ф16金属保护管1 Ф20金属保护管2 Ф16陶瓷保护管3 Ф20陶瓷保护管4 Ф25陶瓷双层保护管型号举例：WRK2－230表示感温元件为镍铬－镍硅、双支、固定螺纹、保护管直径为Ф16mm 金属管（不作特殊标注为1Cr18Ni9Ti）的装配式热电偶。

□主要技术指标│◎热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间，称为热响应时间。

用t0.5表示。

◎公称压力一般是指在工作温度下，保护管所能承受的静态外压而不破裂。

实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。

◎热电偶最小插入深度对陶瓷保护管而言，应不小于其保护管直径的8～10倍；对金属及合金保护管，应大于其保护管直径的10倍以上◎绝缘电阻常温绝缘电阻的试验电压为直流500±50V，测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45%，大气压力86～106KPa。

热电偶在该条件下放置时间不小于2小时。

a．对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MW·m。

热电偶、热电阻型号命名规则_____________________________________装配热电偶__________________________________________装配式热电偶型号标注方法W R —/W：温度仪表R：热电偶：热电偶类型（用分度号表示）K ：NiCr-NiSi T：Cu-CuNi N：NiCrSi-NiSi S：PtRh10-PtE：NiCr-CuNi R：PtRh13-PtJ：Fe-CuNi B：PtRh30-PtRh6：对数（单只不注）：安装固定装置（用代号）1：无固定装置4：固定法兰2：固定螺纹5：90度角活动法兰3：活动法兰6：锥形固定螺纹：参比端（用代号）0：无线接盒3：防水接线盒1：简易式4：隔爆接线盒2：防溅接线盒：保护管外径（用代号）0：Φ16mm3：Φ25mm（高铝管）1：Φ20mm特殊尺寸直接标出2：Φ16mm（高铝管）：精度等级Ⅰ：Ⅰ级Ⅲ：Ⅲ级Ⅱ：Ⅱ级：长度（总长*插入深度mm）：保护管材质（用代号，1Cr18Ni9Ti不注）装配式热电偶示例图型WRE2-120/Ⅱ1000mmWRN-220/Ⅱ/800/650mm Gh3030WRK-430/Ⅰ900/750mm 无固定装置与固定式装配热电偶示意图（高炉热风炉型热电偶）WRT-620/ⅡΦ25*300mm 带锥形保护管式热电偶WRK-240/Ⅱ400/250mmWRJ-440/Ⅰ400/250mm 隔爆型内置式热电偶WRK-520/Ⅱ500*500mm 直角活动法兰式热电偶WRS-132/Ⅱ1000*800mm 贵金属工业热电偶_____________________________________铠装热电偶__________________________________________铠装热电偶型号及推荐使用温度名称分度号代号外壳材料直径推荐使用温度ºC长期使用最高温度短期使用最高温度铠装镍铬--镍硅NiCr-NiSiK WRKK GH3030 0.25; 300 6000.5;1.0 5001.5;2.0;3.0 800 9004.0;4.5;5.0 900 10006.0;8.0 1000 11001Cr18Ni9Ti 0.25; 300 6000.5;1.0 4001.5;2.0 600 7003.0;4.0;4.5 800 9005.0;6.0;8.0铠装N WRNK GH3030 0.25; 300 600 镍铬硅--镍硅NiCrSi-NiSi0.5;1.0 5001.5;2.0;3.0 800 9004.0;4.5;5.0 900 11006.0;8.0 1000 12001Cr18Ni9Ti 0.25; 300 6000.5;1.0 5001.5;2.0 600 7003.0;4.0;4.5 800 9005.0;6.0;8.0铠装E WREK 1Cr18Ni9Ti 0.5;1.0 400 500镍铬--铜镍NiCr-CuNi1.5;2.0; 500 6003.0;4.0;4.5;5.0 600 7006.0;8.0 700 800铠装J WRJK 1Cr18Ni9Ti 0.5;1.0 300 400 铁--铜镍Fe-CuNi1.5;2.0; 400 5003.0;4.0;4.5;5.0 500 6006.0;8.0 600 700铠装T WRTK 1Cr18Ni9Ti 0.5;1.0 200 250 铜--铜镍Cu-CuNi1.5;2.0;3.0;4.0 250 3004.5;5.06.0;8.0 300 350铠装S WRSK GH3030 2.0; 1000 1050 铂铑10--铂PtRh10-Pt3.0;4.0;4.5 1100 12005.0;6.0;8.0铠装R WRRK GH3030 2.0; 1000 1100 铂铑13--铂PtRh13-Pt3.0;4.0;4.5 1100 12005.0;6.0;8.0铠装B WRBK GH3030 2.0; 1000 1050 铂铑30--铂铑6PtRh30-PtRh63.0;4.0;4.5 1100 12005.0;6.0;8.0铠装热电偶形式及特点形式结构特点露头型反应速度快；适于测量发动机排气等要求响应快的温度测量；机械强度较低。

热电阻wzpk-440-th参数热电阻是一种温度传感器，常用于工业和家用设备中。

本文将介绍一种热电阻，型号为wzpk-440-th，包括其参数、特点和技术规格。

参数：1.量程：-200℃至600℃2.精度：0.15%FS3.输出信号：Pt100、Pt10004.安装方式：法兰式、插头式5.材质：304不锈钢6.标定温度：0℃7.防护等级：IP67特点：1.高精度：该热电阻的精度高达0.15%FS，能够对温度变化进行高精度测量。

2.高温测量：该热电阻能够测量的温度范围达到600℃。

适用于高温环境下的温度测量。

3.多种安装方式：该热电阻可采用法兰式和插头式安装，适用于不同的安装环境。

4.防护等级高：该热电阻的防护等级达到IP67，能够在恶劣的环境下工作。

技术规格：1.内部滤波器：必要2.震动(工作时)：25g,2000 Hz (IEC 68-2-27)3.防护等级：IP674.机械负载：≤±0.05%/1000Ω5.环境温度：-20℃至80℃6.单元温度系数：0.003857.灵敏度：0.1%/℃wzpk-440-th是一种高精度、多功能的热电阻，适用于温度测量范围广泛的工业和家用设备。

为了更好地了解wzpk-440-th热电阻的使用和特点，我们将继续介绍该设备的更多细节。

1.量程wzpk-440-th的量程达到-200℃至600℃，具有广泛的应用范围，可以适用于不同的应用场景，例如在化学、制药和加热等方面被广泛应用。

2.精度wzpk-440-th具有0.15%的高精度，能够准确测量温度变化，非常适用于精确测量和控制温度的应用场景。

该热电阻的响应速度快，可以快速地响应温度变化。

3.多种安装方式wzpk-440-th有两种安装方式可供选择：法兰式和插头式。

法兰式安装适用于直接安装在设备上，而插头式安装适用于需要更换的场所。

不同的场合适用不同的安装方式。

4.防护等级高wzpk-440-th具有IP67级别的防护等级，能够保护热电阻免受周围环境的影响，包括水、油、尘和震动。

热电阻用于饮水机的原理
热电阻是一种温度传感器，它可以通过测量物体的温度变化来改变电阻值。

在饮水机中，热电阻通常用于检测水温。

它的原理是根据水的温度变化来改变热电阻的电阻值。

热电阻一般由金属材料制成，当电流通过热电阻时，因为其电阻材料的特殊性质，温度的变化会导致电阻值的变化。

具体来说，随着温度的升高，热电阻的电阻值也会增加。

在饮水机中，热电阻一般被放置在水箱或水管里，以测量水的温度变化。

当热电阻检测到水温的变化时，它会将相应的电信号传递给控制电路，控制电路会根据这个信号来调节加热或冷却装置，以使水的温度维持在设定的范围内。

总的来说，热电阻用于饮水机的原理是通过测量水的温度变化来改变热电阻的电阻值，从而实现对水温的控制。

PS：今日给大家一块了解下WZP热电阻：WZP系列工业热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。

它可以直接测量各种生产过程中从-200℃-420℃范围内的液体、蒸汽和气体介质以及固体表面温度。

WZP系列工业热电阻是中低温区最常用的一种温度检测器。

什么是WZP?W指温(温度仪表),Z指热电阻(用R时指热电偶),P指材质铂(Pt),常用热电阻还有用铜制造的,则P用C代替,C代表Cu。

型号分度号测量温度精度允许误差WZP PT100-200~500A级±0.15B级±0.30WZC CU50CU100-50~100±0.30大致的型号介绍：WZP2-231B，具体的还要看厂家给的产品说明书热电阻的测温原理：热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。

因此，只要测量出感热电阻的阻值变化，就可以测量出温度。

目前主要有金属热电阻和半导体热敏电阻两类。

热敏电阻：热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。

金属热电阻：金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在过程控制中的应用极其广泛。

目前应用最广泛的热电阻材料是铂（常用代表型号PT100）和铜（常用代表型号Cu50）：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铂电阻有R0=10Ω、R0=100Ω和R0=1000Ω等几种，它们的分度号分别为Pt10、Pt100、Pt1000；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。

铜电阻有R0=50Ω和R0=100Ω两种，它们的分度号为Cu50和Cu100。

其中Pt100和Cu50的应用最为广泛。
