大坝帷幕灌浆及充填灌浆施工方案大新县派林水库除险加固工程正在进行中,此次工程的重点是对大坝进行帷幕灌浆和充填式灌浆。
下面将介绍具体的施工方案。
在大坝灌浆坝基线以下5米的范围内,我们采用防渗帷幕灌浆,使用纯水泥浆进行灌注。
而在坝基以上的土坝充填式灌浆中,我们会在坝坡上布置单排灌浆孔,孔距为2.0米。
灌浆材料包括水泥粘土浆和水。
水泥粘土浆的配比为砂含量10~30%,粉粒含量30~50%,粘粒含量20~30%,水泥掺入量为15%。
灌浆施工次序采用逐渐加密法,先钻一个先导孔了解地质状况,然后进行第一次序孔灌浆,再进行第二次序孔灌浆,最后进行第三次序孔钻孔灌浆。
帷幕灌浆采用直自下而上进行,灌浆压力为400~500Kpa。
充填式灌浆采用分段灌注方法,由下而上,下套管分段灌注,段长为5~10米。
浆液稠度先稀后稠,采用少管多复方法。
灌浆压力由小到大,孔口最大灌浆压力为50kPa。
在机械设备和人员方面,我们采用1台套液压回转钻机、1台套灌浆泵、1台套水泥搅拌机和4台水泵。
钻孔灌浆专业施工人员为8人。
施工过程中,我们先进行测量布孔,按设计图纸测量放出灌浆孔轴线,并用木桩在地面上标明孔位写上孔号。
所有钻孔按施工放样图纸统一编号,并注明施工次序。
灌浆材料经过称量,称量误差小于5%。
浆液采用专用机械制浆,搅拌均匀并测定浆液密度。
最后进行封孔和检查孔施工。
充填式灌浆应该采用分段灌注的方法,从下往上,每段长度为5-10米。
浆液的浓度应该先稀后稠,采用少量管道多次注入的方法,灌浆方式应该采用纯压式灌浆。
开始时应该使用稀浆,经过3-5分钟后再加入更浓的泥浆。
如果孔口压力下降或注浆管出现负压(压力表读数低于),则应增加浆液的浓度。
在灌浆过程中,应先灌注第一序孔,采用“少灌多复”的方法。
等第一序孔灌浆结束后,再进行第二序孔。
每次最大灌浆量应按设计要求控制,每孔灌浆次数不少于5次,两次灌浆间隔时间不少于5天。
同时,要做好灌浆记录。
在帷幕灌浆中,应采用循环式灌浆,压力表应安装在孔口回浆管上,灌浆压力应为400-500Kpa。
大坝坝体充填、基础帷幕灌浆计算公式及实题一、钻孔注水试验渗透系数的计算方法注水过程中一般用套管隔离非注水段,在试验段进行注水试验,试验采用定水头高度注水试验。
1、试验段长为5m、或试验段长大于5m时,采用下列公式:K=0.366SLQIg2Lr2、试验段长度小于或等于4m时,采用下列公式:K=Q试中:K渗透系数(cm/s)、Q稳定注入流量(m3/昼夜)(注入试段内水量)、L试验段长度(m)、S孔中水头高度(m)、r钻孔半径(m)。
实例1:某工程注水试验参数计算见下表:某工程压(注)水试验记录表孔号 ZK1 孔深5.3m 试验段由0.0 m至5.3m,共计5.3m, 钻孔直径130mm 柱塞位置 m,地下水位深度 m 地下水位深度 m,压力表至孔口距离 m稳定流量的的概念:在保持水头不变的条件下,每分中注入量最大值与最小值之差小于最终值的10%,即可终止观测,取最终值为计算值。
供水设备应保证出水率100L/min以上,水表最小读数值0.1L。
压力表最小读数值0.01Mpa。
该孔试验段长L=5.3m、稳定注入流量:Q=50.4(min/L)×60(min)×24(小时)=72.58(m/昼夜),孔中水头高度:S=0.0265浆水柱压力换算成水头高度得0.O265×100=2.65m(换算方法:1MPa=100m、0.1MPa=10m、0.01MPa=1m。
),r钻孔半径:130mm(130÷2÷1000=0.065m),将试验数化为米计算。
解:K=0.366×72·582·65×5·3Ig2×100·065=4.705m/昼夜×100÷86400=0.005445602、经过换算=5.45×10-3cm/s 。
实例2:某工程注水试验参数计算见下表:某工程压(注)水试验记录表孔号 ZK1 孔深8.8m 试验段由5.1 m 至8.8m , 共计3.7m, 钻孔直径130mm 柱塞位置 m , 地下水位深度 m ,压力表至孔口距离 m(小时)=66.528(m 3/昼夜),S 孔中水头高度:浆水柱压力换算成水头高度得0.044×100=4.44m (换算方法:1MPa =100m 、0.1MPa =10m 、0.01MPa =1m 。
一、坝基帷幕灌浆结合大坝的病害整治,对渗漏段进行帷幕灌浆。
灌浆总压力初拟为100〜300Kpa,使用水泥浆,水泥标号不低于42.5Mpa,灌浆后基岩透水率标准q w 10Lu。
帷幕灌浆施工方法:在坝体内,平行于坝体或基础轴线,钻一排或几排孔,用压力灌浆法将浆液灌入到岩石的裂隙中去,形成一道防渗帷幕,截断坝体或基础渗流。
根据规范及设计要求,首先进行帷幕灌浆试验,试验孔即为先导孔,后再进行帷幕灌浆的施工。
帷幕灌浆的钻孔采用回旋式钻机和金刚石钻头钻进。
孔位、孔向和孔深满足设计要求,钻孔冲洗、灌注、封孔等按照《水工建筑物水泥灌浆施工技术规范》(SL62-94) 及设计要求进行。
灌浆工艺与技术要求施工顺序:钻孔—压水试验—灌浆—封孔--- 质量检查钻孔:钻孔的布置有规则布孔和随机布孔两种。
规则布孔形式有正方形布孔和梅花形布孔;随机布孔形式为梅花形布孔。
灌浆前的钻孔为整个灌浆工程的首要环节,其质量直接影响到整个工程的质量,故必须严格要求。
钻孔的孔位、深度、孔径、钻孔顺序、孔斜、钻孔取芯及保存必须严格按施工图纸和监理的要求进行:在钻孔过程中,进行孔斜测量,并采取措施控制孔斜,孔斜必须符合规定,发现钻孔偏斜超过规定时,及时纠偏或采取经监理批准的其它补救措施,纠偏无效时,按监理的指示报废原孔重新钻孔;所有钻孔的孔位与设计位置的偏差不得大于10cm因故变更孔位须征得监理同意,并记录实际孔位;钻孔孔底的偏差不得大于1/40 孔深;灌浆孔的施钻按灌浆程序分序分段进行,本次施工分三序进施工灌;钻孔取芯在先导孔及检查孔中进行,其获得率应大于80%并按顺序统一编号,填牌装箱,绘制钻孔柱状图,对芯样拍两张彩色照片,存放在指定地点,防止散乱和混装;所有钻孔须妥善保护,直至验收合格为止。
压水试验:在灌浆前对钻孔进行裂隙冲洗,根据监理指示采用风水联合冲洗或导管通入大流量水流,从孔底向孔外冲洗的方法进行冲洗,冲洗水采用80%勺灌浆压力,并不大于1MPa至回水澄清后10min结束,总的时间要求单孔不大于20min,孔内残存的沉积物厚度不得超过20cm临近有正在灌浆的孔或临近灌浆孔结束不足24h 时,不得进行裂隙冲洗;灌浆孔裂隙冲洗后应立即进行灌浆作业,因故中断时间间隔超过24h者,应在灌浆前重新进行裂隙冲洗。
基坑注浆计算公式基坑注浆是指在基坑开挖过程中,为了保证基坑周边土体的稳定性和防止地下水渗透,采用注浆技术对基坑周边土体进行加固和防水处理的一种方法。
在进行基坑注浆工程时,需要进行一定的计算和设计,以确保注浆效果和施工质量。
下面将介绍一些基坑注浆计算公式及其应用。
1. 基坑注浆灌浆量计算。
基坑注浆灌浆量的计算是基坑注浆工程设计的重要内容之一。
灌浆量的大小直接影响到基坑注浆的效果和成本。
一般来说,基坑注浆灌浆量的计算公式如下:V = A × H × C。
其中,V为注浆灌浆量,单位为立方米;A为基坑周边土体的面积,单位为平方米;H为注浆深度,单位为米;C为注浆系数,为无量纲数值。
2. 基坑注浆浆液配比计算。
基坑注浆浆液配比的计算是基坑注浆工程设计的另一重要内容。
浆液配比的合理与否直接关系到注浆效果和工程质量。
一般来说,浆液配比的计算公式如下:W = (C1 × V1 + C2 × V2 + ... + Cn × Vn) / V。
其中,W为浆液配比,为无量纲数值;C1、C2、...、Cn为各种原料的浓度,单位为百分比;V1、V2、...、Vn为各种原料的用量,单位为升;V为浆液总量,单位为升。
3. 基坑注浆浆液密度计算。
基坑注浆浆液密度的计算是基坑注浆工程设计的又一重要内容。
浆液密度的大小直接关系到注浆效果和施工难度。
一般来说,浆液密度的计算公式如下:ρ = (m1 ×ρ1 + m2 ×ρ2 + ... + mn ×ρn) / V。
其中,ρ为浆液密度,单位为千克/立方米;m1、m2、...、mn为各种原料的质量,单位为千克;ρ1、ρ2、...、ρn为各种原料的密度,单位为千克/立方米;V为浆液总量,单位为立方米。
4. 基坑注浆施工成本计算。
基坑注浆施工成本的计算是基坑注浆工程设计的最后一个重要内容。
施工成本的大小直接关系到工程的经济性和可行性。
地基注浆量计算公式地基注浆量的计算可是一项相当重要的工作呢,就像给房子打牢根基一样关键。
咱们先来了解一下为啥要算这个地基注浆量。
想象一下,你要盖一座超级坚固的大楼,如果地基不稳固,那可就麻烦大了。
而注浆就是为了让地基变得更结实、更能承受压力。
那怎么算这个量呢?这就得提到一个公式啦。
一般来说,地基注浆量可以用下面这个公式来计算:Q = A × n × α(1 + β) 。
这里的 Q 就是我们要算的注浆量,A 呢是注浆范围的面积,n 是地层孔隙率,α 是浆液填充率,β 是注浆材料损耗系数。
比如说,咱之前做过一个项目,那是一块不太规整的地基。
我们得先测量出它的大概面积,这可不容易,拿着尺子这儿量量,那儿测测,还得考虑各种凹凸不平的地方。
好不容易把面积 A 算出来了。
然后又得通过各种试验和检测,去确定地层孔隙率 n 。
这个过程也很麻烦,要从地里取土样,送到实验室分析。
浆液填充率α也不是个简单的事儿,得考虑浆液的流动性、地层的特性等等。
还有那个损耗系数β,因为在注浆的过程中,可能会有一些浆液的浪费,比如管道残留啊,或者渗透到一些不需要的地方。
有一次,我们在计算的时候,因为一个数据的小误差,结果导致最初的注浆量估计少了。
后来施工的时候发现不够,又得重新补充注浆,不仅耽误了工期,还增加了成本。
从那以后,我们对每一个数据都反复核对,不敢有一点马虎。
总之,地基注浆量的计算可不是简单地套个公式就行,得综合考虑各种因素,仔细测量、认真试验,才能得出准确的结果,为打造牢固的地基提供可靠的依据。
在实际操作中,还得根据具体的地质情况和工程要求进行灵活调整。
比如说,有的地方地质比较复杂,可能就得增加一些安全余量。
所以啊,大家可别小看这个地基注浆量的计算,它可是关乎着整个建筑的稳定性和安全性呢!(以上内容仅供参考,实际计算需依据具体工程情况和相关标准规范。
)。
充填基础帷幕灌浆计算实例最终版
充填是指在地下水位以下的深部地下室或其他工程中,为排除地下水
和加固土层,采用加固材料填充的方法。
充填材料可以使用土石块、混凝土、碎石等。
而基础帷幕灌浆是指在地下充填体的周边,对基桩进行加固的一种施
工方法。
常用的灌浆材料有水泥浆、混凝土浆等。
下面我们来看一个充填、基础帷幕灌浆的计算实例:
假设工程需要进行充填和基础帷幕灌浆,地下充填体的宽度为20米,高度为5米,长度为100米。
基础帷幕的宽度为1.5米,深度为10米。
除了灌浆材料外,还需要考虑灌浆材料的稀释率。
在实际施工中,常
用的稀释率为1:1、即需要准备与灌浆材料体积相同的稀释材料。
需要注意的是,以上计算只是一个示例,并不代表实际工程中的真实
情况。
在实际工程中,需要根据具体情况进行详细的设计和计算,以确保
工程的质量和安全。

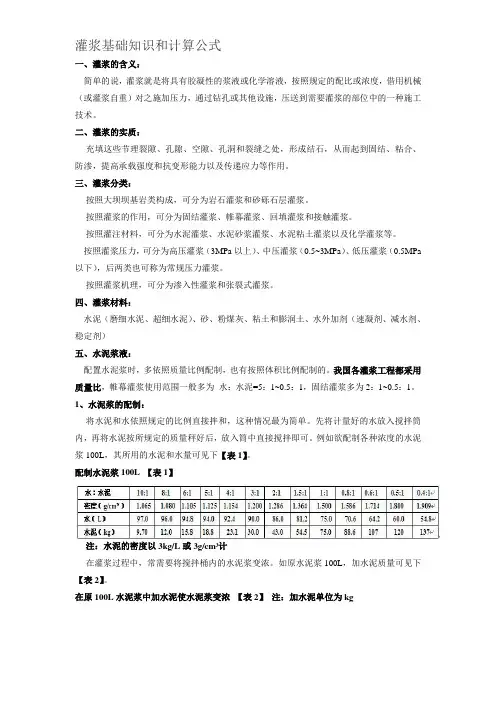

灌浆基础知识和计算公式一、灌浆的含义:简单的说,灌浆就是将具有胶凝性的浆液或化学溶液,按照规定的配比或浓度,借用机械(或灌浆自重)对之施加压力,通过钻孔或其他设施,压送到需要灌浆的部位中的一种施工技术。
二、灌浆的实质:充填这些节理裂隙、孔隙、空隙、孔洞和裂缝之处,形成结石,从而起到固结、粘合、防渗,提高承载强度和抗变形能力以及传递应力等作用。
三、灌浆分类:按照大坝坝基岩类构成,可分为岩石灌浆和砂砾石层灌浆。
按照灌浆的作用,可分为固结灌浆、帷幕灌浆、回填灌浆和接触灌浆。
按照灌注材料,可分为水泥灌浆、水泥砂浆灌浆、水泥粘土灌浆以及化学灌浆等。
按照灌浆压力,可分为高压灌浆(3MPa以上)、中压灌浆(0.5~3MPa)、低压灌浆(0.5MPa 以下),后两类也可称为常规压力灌浆。
按照灌浆机理,可分为渗入性灌浆和张裂式灌浆。
四、灌浆材料:水泥(磨细水泥、超细水泥)、砂、粉煤灰、粘土和膨润土、水外加剂(速凝剂、减水剂、稳定剂)五、水泥浆液:配置水泥浆时,多依照质量比例配制,也有按照体积比例配制的。
我国各灌浆工程都采用质量比,帷幕灌浆使用范围一般多为水:水泥=5:1~0.5:1,固结灌浆多为2:1~0.5:1。
1、水泥浆的配制:将水泥和水依照规定的比例直接拌和,这种情况最为简单。
先将计量好的水放入搅拌筒内,再将水泥按所规定的质量秤好后,放入筒中直接搅拌即可。
例如欲配制各种浓度的水泥浆100L,其所用的水泥和水量可见下【表1】。
配制水泥浆100L 【表1】注:水泥的密度以3kg/L或3g/cm³计在灌浆过程中,常需要将搅拌桶内的水泥浆变浓。
如原水泥浆100L,加水泥质量可见下【表2】。
在原100L水泥浆中加水泥使水泥浆变浓【表2】注:加水泥单位为kg注:水泥的密度以3kg/L或3g/cm³计在灌浆过程中,常需要将搅拌桶内的水泥浆变稀。
如原水泥浆100L,加水体积可见下【表3】。
在原100L水泥浆中加水使水泥浆变稀【表3】注:加水单位为L注:水的密度以1kg/L或1g/cm³计水泥的密度以3kg/L或3g/cm³计水灰比为0.9 :1时,密度为1.554 ;水灰比为0.7 :1时,为1.662当采用集中制浆时,原浆的水灰比多采用0.6:1或0.5:1。
充填灌浆土灌入量计算公式1.引言充填灌浆土在地基工程中起着重要的作用。
为了准确计算充填灌浆土的灌入量,需要根据一定的公式进行计算。
本文将介绍一种常用的充填灌浆土灌入量计算公式,并解释其使用方法。
2.计算公式及参数说明充填灌浆土灌入量的计算公式如下:其中,$V$表示充填灌浆土的灌入量(单位:立方米),$A$表示工程区域的总面积(单位:平方米),$D$表示充填灌浆土的平均厚度(单位:米),$S$表示充填灌浆土的干密度(单位:千克/立方米)。
3.计算示例为了更好地理解和应用该计算公式,以下是一个实际的计算示例:假设某个地基工程区域的总面积$A$为500平方米,充填灌浆土的平均厚度$D$为1.2米,充填灌浆土的干密度$S$为1800千克/立方米。
我们需要计算该工程区域所需的充填灌浆土的灌入量$V$。
根据以上数据,将其代入计算公式可得:$V=500\t im es1.2\t i me s1800$计算后可得充填灌浆土的灌入量$V$为1080000立方米。
4.注意事项在使用该计算公式进行充填灌浆土的灌入量计算时,需要注意以下几点:-确保所使用的面积、厚度和干密度单位一致,并且在计算前进行单位换算。
-其中的面积$A$应为实际需要灌填的区域的总面积。
-平均厚度$D$应为区域内充填灌浆土的平均厚度。
-干密度$S$应为充填灌浆土的干密度,可通过实验或者已知数据获得。
5.结论通过以上所介绍的充填灌浆土灌入量计算公式,我们可以准确计算出工程区域所需的充填灌浆土的灌入量。
在实际应用中,合理使用该计算公式可以帮助工程师们更好地规划和安排地基工程,确保施工的顺利进行。
希望本文对您了解充填灌浆土灌入量计算公式有所帮助!。
大坝坝体充填、
基础帷幕灌浆计算公式及实题
一、钻孔注水试验渗透系数的计算方法
注水过程中一般用套管隔离非注水段,在试验段进行注水试验,试验采用定水头高度注水试验。
1、试验段长为5m、或试验段长大于5m时,采用下列公式:
K=0.366
SL
Q
Ig
2L
r
2、试验段长度小于或等于4m时,采用下列公式:
K
=
Q
试中:K渗透系数(cm/s)、Q稳定注入流量(m3/昼夜)(注入试段内水量)、L试验段长度(m)、S孔中水头高度(m)、r钻孔半径(m)。
实例1:某工程注水试验参数计算见下表:
某工程压(注)水试验记录表
孔号 ZK1 孔深5.3m 试验段由0.0 m至5.3m,共计5.3m, 钻孔直径130mm 柱塞位置 m,地下水位深度 m 地下水位深度 m,压力表至孔口距离 m
稳定流量的的概念:在保持水头不变的条件下,每分中注入量最大值与最小
值之差小于最终值的10%,即可终止观测,取最终值为计算值。
供水设备应保证
出水率100L/min以上,水表最小读数值0.1L。
压力表最小读数值0.01Mpa。
该孔试验段长L=5.3m、稳定注入流量:Q=50.4(min/L)×60(min)×24(小时)=72.58(m/昼夜),孔中水头高度:S=0.0265浆水柱压力换算成水头高度得0.O265×100=2.65m(换算方法:1MPa=100m、0.1MPa=10m、0.01MPa=1m。
),r钻孔半径:130mm(130÷2÷1000=0.065m),将试验数化为米计算。
解:K=0.366×72·58
2·65×5·3Ig
2×10
0·065
=4.705m/昼夜×100÷86400=0.005445602、
经过换算=5.45×10-3cm/s。
实例2:某工程注水试验参数计算见下表:
某工程压(注)水试验记录表
孔号 ZK1 孔深8.8m 试验段由5.1 m 至8.8m , 共计3.7m, 钻孔直径130mm 柱塞位置 m , 地下水位深度 m ,压力表至孔口距离 m
(小时)=66.528(m 3/昼夜),S 孔中水头高度:浆水柱压力换算成水头高度得0.044×100=4.44m (换算方法:1MPa =100m 、0.1MPa =10m 、0.01MPa =1m 。
),r 钻孔半径:130mm (130÷2÷1000=0.065m ),将试验数化为米计算。
解:K =
0.08×66·528
=32.16m/昼夜×10÷86400=
0.003722、经过换算=3.72×10-3cm/s 。
二、钻孔压水试验透水率的计算方法
透水率的计算须按《水利水电工程钻孔压水试验规程》SL31-2003进行检查,在确认压水试验正确后、才能进行计算,计算时按下列规定进行检查: 1、基本规定
1、 试验方法与试段长度
①、钻孔压水试验应随钻孔的加深自上而下地用单栓塞分段隔 离进行。
岩石完整、孔壁稳定的孔段,可采用双栓塞分段进行。
②、试段长度宜为 5m 。
含断层破碎带、裂隙密集带、岩溶洞穴等的孔段,应根据具体情况确定试段长度。
相邻试段应互相衔接,可少量重叠,但不能漏段。
残留岩芯可计入试段长度之内。
2、 压力阶段与压力值
①、压 水 试 验 应 按 三 级 压 力 、 五 个 阶 段 [ 即 P1-P2-P3-P4(=P2)- P5(= P1),P1< P2< P3]进行。
P1、P2、P3 三级压力宜分别为0.3MPa 、0.6MPa 和1MPa 。
当试段埋深较浅时,宜适当降低试段压力。
②、试段压力的确定应遵守下列规定:当用安设在与试段连通的测压管上的压力计测压时,试段:压力按下公式计算: P=Pp+Pz
式中:P :试段压力(MPa);Pp :压力计指示压力(MPa);Pz :压力计中心至压力计算零线的水柱压力(MPa)。
当用安设在进水管上的压力计测压时,试段压力按下:P=Pp+Pz-Ps 式中:Ps :管路压力损失(MPa);其余符号同前式。
3、压力计算零线的确定应遵守下列规定:
①、当地下水位在试段以下时,压力计算零线为通过试段中点
的水平线;
②、当地下水位在试段以内时,压力计算零线为通过地下水位
以上试段中点的水平线;
③、当地下水位在试段以上时,压力计算零线为地下水位线。
4、试验设备
①、栓塞长度不小于8 倍钻孔直径;
②、止水可靠、操作方便。
③、试验用的水泵应工作可靠,压力稳定,出水均匀;在1MPa 压力下,流量能保持100L/min。
在无法采用静水头供水的条件下,水泵出口应安装容积大于5L 的稳压空气室。
吸水龙头外应有 1~2 层孔径小于2mm 的过滤网。
吸水龙头至水池底部的距离不小于0.3m。
供水调节阀门应灵活可靠,不漏水,且不宜与钻进共用。
④测量压力的压力表和压力传感器应反应灵敏,卸压后指针回零,量测范围应控制在极限压力值的1/3~3/4 之间;压力传感器的压力范围应大于试验压力。
⑤流量计应能在 1.5MPa 压力下正常工作,量测范围应与水泵
的出力相匹配,并能测定正向和反向流量。
⑥采用万用电表水位计应灵敏可靠,不受孔壁附着水或孔内滴水的影响。
水位计的导线应经常检测。
5、现场试验
①、现场试验工作应包括洗孔、下置栓塞隔离试段、水位测量、
仪表安装、压力和流量观测等步骤。
试验开始时,应对各种设备、仪表的性能和工作状态进行检查,发现问题立即处理。
②、洗孔应采用压水法,洗孔时钻具应下到孔底,流量应达到
水泵的最大出力,至孔口回水清洁,肉眼观察无岩粉时方可结束。
当孔口无回水时,洗孔时间不得少于 15min。
③下栓塞前应对压水试验工作管进行检查,不得有破裂、弯
曲、堵塞等现象。
接头处应采取严格的止水措施。
④栓塞应安设在岩石较完整的部位,定位应准确。
当栓塞隔离无效时,应分析原因,采取移动栓塞、更换栓塞等措施。
移动栓塞时只能向上移,其范围不应超过上一次试验的塞位。
6、水位观测
下栓塞前应首先观测一次孔内水位,试段隔离后,再观测工作管内水位。
工作管内水位观测应每隔 5min 进行一次。
当水位下降速度连续两次均小于
5cm/min 时,观测工作即可结束,用最后的观测结果确定压力计算零线。
在工作管内水位观测过程中如发现承压水时,应观测承压水位。
当承压水位高出管口时,应进行压力和涌水量观测。
7、压力和流量观测
①、在向试段送水前,应打开排气阀,待排气阀连续出水后,
再将其关闭。
流量观测前应调整调节阀,使试段压力达到预定值并保持稳定。
②、流量观测工作应每隔 1~2min 进行一次。
当流量无持续增
大趋势,且五次流量读数中最大值与最小值之差小于最终值的
10%,或最大值与最小值之差小于1L/min 时,本阶段试验即可结
束,取最终值作为计算值。
