大坝基础处理、灌浆、支护图

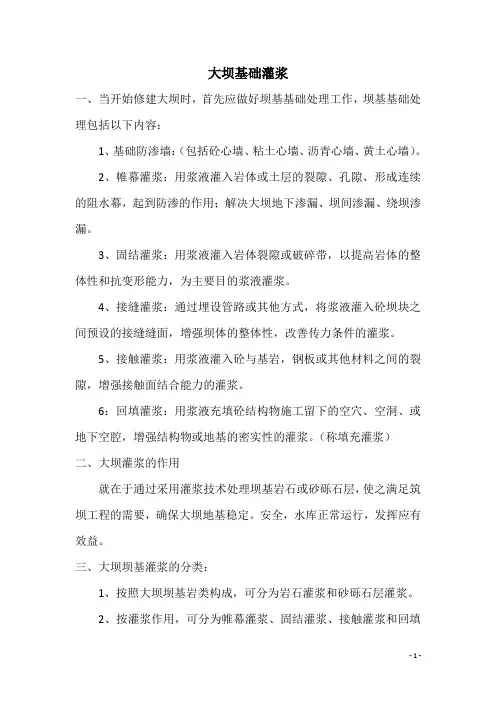

大坝基础灌浆一、当开始修建大坝时，首先应做好坝基基础处理工作，坝基基础处理包括以下内容：1、基础防渗墙：（包括砼心墙、粘土心墙、沥青心墙、黄土心墙）。

2、帷幕灌浆：用浆液灌入岩体或土层的裂隙、孔隙、形成连续的阻水幕，起到防渗的作用；解决大坝地下渗漏、坝间渗漏、绕坝渗漏。

3、固结灌浆：用浆液灌入岩体裂隙或破碎带，以提高岩体的整体性和抗变形能力，为主要目的浆液灌浆。

4、接缝灌浆：通过埋设管路或其他方式，将浆液灌入砼坝块之间预设的接缝缝面，增强坝体的整体性，改善传力条件的灌浆。

5、接触灌浆：用浆液灌入砼与基岩，钢板或其他材料之间的裂隙，增强接触面结合能力的灌浆。

6：回填灌浆：用浆液充填砼结构物施工留下的空穴、空洞、或地下空腔，增强结构物或地基的密实性的灌浆。

（称填充灌浆）二、大坝灌浆的作用就在于通过采用灌浆技术处理坝基岩石或砂砾石层，使之满足筑坝工程的需要，确保大坝地基稳定。

安全，水库正常运行，发挥应有效益。

三、大坝坝基灌浆的分类：1、按照大坝坝基岩类构成，可分为岩石灌浆和砂砾石层灌浆。

2、按灌浆作用，可分为帷幕灌浆、固结灌浆、接触灌浆和回填灌浆。

3、按照灌浆材料，可分为水泥灌浆，水泥砂浆灌浆、水泥粘土灌浆以及化学灌浆。

4:、按照灌浆压力可分为高压灌浆（3Mpa以上）、中压灌浆（0.5-3Mpa）、低压灌浆（0.5Mpa以下）。

5、按照灌浆机理：可分为渗入性及张裂式灌浆。

四、大坝坝基灌浆的特点1、是隐蔽性工程：灌入的浆液在坝基中充填的情况，无法直接评定，施工质量难于直观判断，施工单位一定要做好资料整理与分析工作；前提是要求原始记录必须填写准确、详细、清楚，并应配备有专职的资料整理员。

2、灌浆工程设计由于未知因素较多如各地地质条件多不相同，在设计以前，先在工地进行灌浆试验，以灌浆试验所得的成果结合已取得的地质、勘探、压水和其他各项试验等有关资料作为进行坝基灌浆设计和编写施工技术要求的主要参考资料、五、对花崖水库帷幕灌浆、固结灌浆、回填灌浆施工过程质量控制的要求：一、大坝坝基帷幕灌浆质量控制，各项施工准备就绪后开始钻孔：1、钻孔方法：帷幕灌浆的钻孔是实现帷幕灌浆的先头条件，只有通过特设的钻孔，才能进行帷幕灌浆。

大坝帷幕灌浆及充填灌浆施工方案大新县派林水库除险加固工程正在进行中，此次工程的重点是对大坝进行帷幕灌浆和充填式灌浆。

下面将介绍具体的施工方案。

在大坝灌浆坝基线以下5米的范围内，我们采用防渗帷幕灌浆，使用纯水泥浆进行灌注。

而在坝基以上的土坝充填式灌浆中，我们会在坝坡上布置单排灌浆孔，孔距为2.0米。

灌浆材料包括水泥粘土浆和水。

水泥粘土浆的配比为砂含量10～30%，粉粒含量30～50%，粘粒含量20～30%，水泥掺入量为15%。

灌浆施工次序采用逐渐加密法，先钻一个先导孔了解地质状况，然后进行第一次序孔灌浆，再进行第二次序孔灌浆，最后进行第三次序孔钻孔灌浆。

帷幕灌浆采用直自下而上进行，灌浆压力为400～500Kpa。

充填式灌浆采用分段灌注方法，由下而上，下套管分段灌注，段长为5～10米。

浆液稠度先稀后稠，采用少管多复方法。

灌浆压力由小到大，孔口最大灌浆压力为50kPa。

在机械设备和人员方面，我们采用1台套液压回转钻机、1台套灌浆泵、1台套水泥搅拌机和4台水泵。

钻孔灌浆专业施工人员为8人。

施工过程中，我们先进行测量布孔，按设计图纸测量放出灌浆孔轴线，并用木桩在地面上标明孔位写上孔号。

所有钻孔按施工放样图纸统一编号，并注明施工次序。

灌浆材料经过称量，称量误差小于5%。

浆液采用专用机械制浆，搅拌均匀并测定浆液密度。

最后进行封孔和检查孔施工。

充填式灌浆应该采用分段灌注的方法，从下往上，每段长度为5-10米。

浆液的浓度应该先稀后稠，采用少量管道多次注入的方法，灌浆方式应该采用纯压式灌浆。

开始时应该使用稀浆，经过3-5分钟后再加入更浓的泥浆。

如果孔口压力下降或注浆管出现负压（压力表读数低于），则应增加浆液的浓度。

在灌浆过程中，应先灌注第一序孔，采用“少灌多复”的方法。

等第一序孔灌浆结束后，再进行第二序孔。

每次最大灌浆量应按设计要求控制，每孔灌浆次数不少于5次，两次灌浆间隔时间不少于5天。

同时，要做好灌浆记录。

在帷幕灌浆中，应采用循环式灌浆，压力表应安装在孔口回浆管上，灌浆压力应为400-500Kpa。

大坝基础灌浆一、当开始修建大坝时，首先应做好坝基基础处理工作，坝基基础处理包括以下内容：1、基础防渗墙：（包括砼心墙、粘土心墙、沥青心墙、黄土心墙）。

2、帷幕灌浆：用浆液灌入岩体或土层的裂隙、孔隙、形成连续的阻水幕，起到防渗的作用；解决大坝地下渗漏、坝间渗漏、绕坝渗漏。

3、固结灌浆：用浆液灌入岩体裂隙或破碎带，以提高岩体的整体性和抗变形能力，为主要目的浆液灌浆。

4、接缝灌浆：通过埋设管路或其他方式，将浆液灌入砼坝块之间预设的接缝缝面，增强坝体的整体性，改善传力条件的灌浆。

5、接触灌浆：用浆液灌入砼与基岩，钢板或其他材料之间的裂隙，增强接触面结合能力的灌浆。

6：回填灌浆：用浆液充填砼结构物施工留下的空穴、空洞、或地下空腔，增强结构物或地基的密实性的灌浆。

（称填充灌浆）二、大坝灌浆的作用就在于通过采用灌浆技术处理坝基岩石或砂砾石层，使之满足筑坝工程的需要，确保大坝地基稳定。

安全，水库正常运行，发挥应有效益。

三、大坝坝基灌浆的分类：1、按照大坝坝基岩类构成，可分为岩石灌浆和砂砾石层灌浆。

2、按灌浆作用，可分为帷幕灌浆、固结灌浆、接触灌浆和回填灌浆。

3、按照灌浆材料，可分为水泥灌浆，水泥砂浆灌浆、水泥粘土灌浆以及化学灌浆。

4:、按照灌浆压力可分为高压灌浆（3Mpa以上）、中压灌浆（0.5-3Mpa）、低压灌浆（0.5Mpa以下）。

5、按照灌浆机理：可分为渗入性及张裂式灌浆。

四、大坝坝基灌浆的特点1、是隐蔽性工程：灌入的浆液在坝基中充填的情况，无法直接评定，施工质量难于直观判断，施工单位一定要做好资料整理与分析工作；前提是要求原始记录必须填写准确、详细、清楚，并应配备有专职的资料整理员。

2、灌浆工程设计由于未知因素较多如各地地质条件多不相同，在设计以前，先在工地进行灌浆试验，以灌浆试验所得的成果结合已取得的地质、勘探、压水和其他各项试验等有关资料作为进行坝基灌浆设计和编写施工技术要求的主要参考资料、五、对花崖水库帷幕灌浆、固结灌浆、回填灌浆施工过程质量控制的要求：一、大坝坝基帷幕灌浆质量控制，各项施工准备就绪后开始钻孔：1、钻孔方法：帷幕灌浆的钻孔是实现帷幕灌浆的先头条件，只有通过特设的钻孔，才能进行帷幕灌浆。

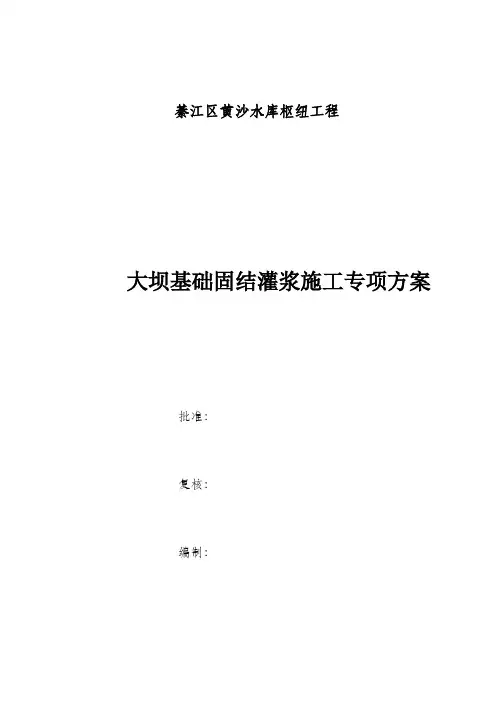

綦江区黄沙水库枢纽工程大坝基础固结灌浆施工专项方案批准：复核：编制：黄沙水库工程枢纽及附属工程基础灌浆专项施工方案綦江区黄沙水库项目经理部2/27黄沙水库工程枢纽及附属工程基础灌浆专项施工方案目录目录 (3)1.编制目的 (5)2.编制原则 (5)3.编制依据 (5)4.适用范围 (6)5.工程概况 (6)5.1、主坝工程地质条件 (7)5.2、副坝工程地质条件 (9)6．施工总体布置 (9)6.1、制供浆系统布置 (9)6.2灌区钻孔布置 (10)7．施工进度 (11)7.1主要工程量 (11)7.2施工进度计划 (11)8.施工资源配置 (12)8.1 施工机械 (12)8.2人力资源 (13)8.3水、电系统 (13)9．施工工艺 (13)9.1抬动观测 (13)9.2盖重 (15)9.3分序 (15)9.4 钻孔 (15)9.5冲孔 (15)9.6 压水试验 (16)9.7灌浆 (16)9.7.1材料 (16)9.7.2分段 (16)9.7.3灌浆压力 (17)9.7.4浆液水灰比和变浆标准 (17)9.7.5浆灌结束标准和封孔 (17)9.8灌浆质量检查 (18)黄沙水库工程枢纽及附属工程基础灌浆专项施工方案9.9灌浆竣工资料与验收 (18)10.质量保证措施 (19)11.安全施工措施 (20)12.环境保护措施 (22)13.本工程固结灌浆施工所涉及到的强制性条文条款 (22)10劳动安全 (22)10-0-1 《水利水电工程劳动安全与工业卫生设计规范》GB50706-2011 (22)10-0-10《水利水电工程施工通用安全技术规程》SL398-2007 (23)10-0-11《水利水电工程土建施工安全技术规程》SL399-2007 (24)10-0-11《水利水电工程土建施工安全技术规程》SL399-2007 (25)10-0-13 《水利水电工程施工作业人员安全操作规程》SL401-2007 (25)12 质量检查 (26)14.附件 (27)附件1: 《灌浆工程施工现场平面布置图》 (27)附件2: 《主坝固结灌浆平面布置图》 (27)附件3：《主坝固结灌浆纵断面图》 (27)附件4: 《固结灌浆典型断面图》 (27)附件5: 《副坝固结灌浆平面布置图》 (27)附件6：《副坝固结灌浆纵断面图》 (27)4/27黄沙水库工程枢纽及附属工程基础灌浆专项施工方案綦江区黄沙水库枢纽工程大坝基础固结灌浆专项施工方案1.编制目的为切实履行綦江区黄沙水库工程枢纽及附属工程施工合同，按质保量顺利完成施工任务，做到施工过程中有章可循、避免盲目施工而造成资源浪费，结合施工现场实际情况、工程具体要求、现有施工设备、技术力量情况等条件，编制本专项方案，用以指导与规范固结灌浆施工过程的质量行为。

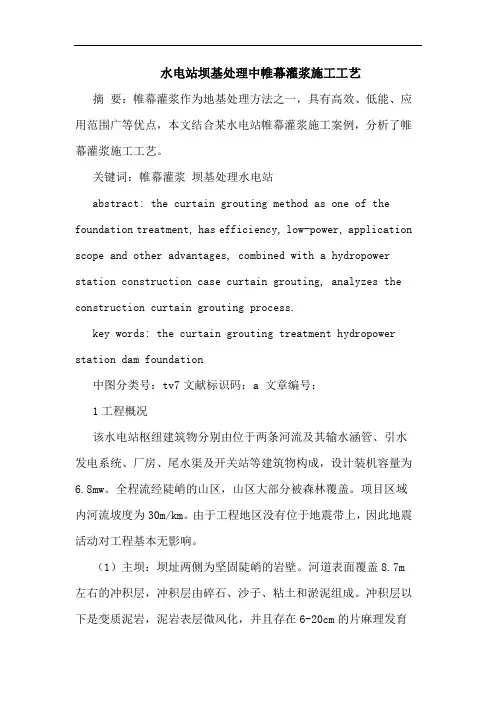

水电站坝基处理中帷幕灌浆施工工艺摘要：帷幕灌浆作为地基处理方法之一，具有高效、低能、应用范围广等优点，本文结合某水电站帷幕灌浆施工案例，分析了帷幕灌浆施工工艺。

关键词：帷幕灌浆坝基处理水电站abstract: the curtain grouting method as one of the foundation treatment, has efficiency, low-power, application scope and other advantages, combined with a hydropower station construction case curtain grouting, analyzes the construction curtain grouting process.key words: the curtain grouting treatment hydropower station dam foundation中图分类号：tv7文献标识码：a 文章编号：1工程概况该水电站枢纽建筑物分别由位于两条河流及其输水涵管、引水发电系统、厂房、尾水渠及开关站等建筑物构成，设计装机容量为6.8mw。

全程流经陡峭的山区，山区大部分被森林覆盖。

项目区域内河流坡度为30m/km。

由于工程地区没有位于地震带上，因此地震活动对工程基本无影响。

（1）主坝：坝址两侧为坚固陡峭的岩壁。

河道表面覆盖8.7m左右的冲积层，冲积层由碎石、沙子、粘土和淤泥组成。

冲积层以下是变质泥岩，泥岩表层微风化，并且存在6-20cm的片麻理发育层。

（2）副坝：副坝布置在主坝右岸冲沟溪流上，为浆砌石重力坝。

副坝筑坝材料考虑采用坝址附近现有的沙砾块石。

2钻孔与灌浆施工大坝基础处理的帷幕灌浆工程，灌浆连接左右两岸，帷幕灌浆深度达到5lu线，工程量为230m。

2.1施工程序钻进采用岩芯回转钻机配合金刚石钻头钻进。

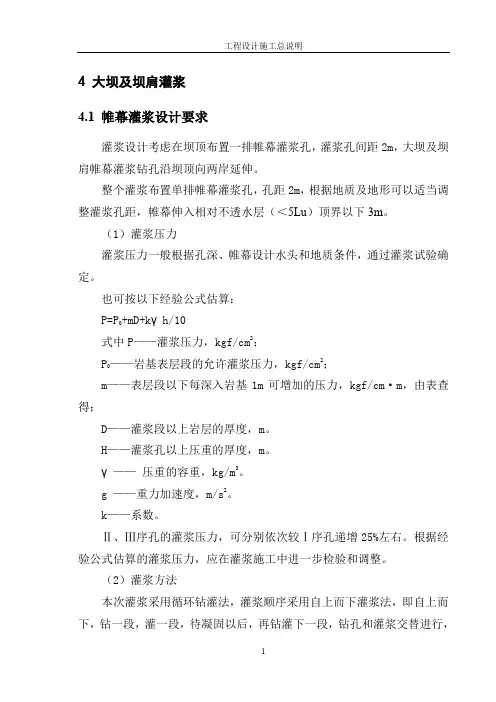

4 大坝及坝肩灌浆4.1 帷幕灌浆设计要求灌浆设计考虑在坝顶布置一排帷幕灌浆孔，灌浆孔间距2m，大坝及坝肩帷幕灌浆钻孔沿坝顶向两岸延伸。

整个灌浆布置单排帷幕灌浆孔，孔距2m，根据地质及地形可以适当调整灌浆孔距，帷幕伸入相对不透水层（＜5Lu）顶界以下3m。

（1）灌浆压力灌浆压力一般根据孔深、帷幕设计水头和地质条件，通过灌浆试验确定。

也可按以下经验公式估算：P=P0+mD+kγh/10式中P——灌浆压力，kgf/cm2；P0——岩基表层段的允许灌浆压力，kgf/cm2；m——表层段以下每深入岩基1m可增加的压力，kgf/cm·m，由表查得；D——灌浆段以上岩层的厚度，m。

H——灌浆孔以上压重的厚度，m。

γ——压重的容重，kg/m3。

g ——重力加速度，m/s2。

k——系数。

Ⅱ、Ⅲ序孔的灌浆压力，可分别依次较Ⅰ序孔递增25%左右。

根据经验公式估算的灌浆压力，应在灌浆施工中进一步检验和调整。

（2）灌浆方法本次灌浆采用循环钻灌法，灌浆顺序采用自上而下灌浆法，即自上而下，钻一段，灌一段，待凝固以后，再钻灌下一段，钻孔和灌浆交替进行，直到全深。

它可采用较高的灌浆压力，因而能获得较高的灌浆质量，并可减少施工中可能发生的事故。

4.2 坝基、坝肩帷幕灌浆技术要求和施工工艺3.2.1 帷幕灌浆施工前准备工作灌浆作业开工前，编制详细的试验大纲，报送监理人审批。

浆液试验应对不同水灰比，不同掺合料和不同外加剂的浆液进行试验，试验项目如下：（1）浆液配制程序及拌制时间；（2）浆液密度或比重测定；（3）浆液流动性或流变参数；（4）浆液的沉淀稳定性；（5）浆液的凝结时间，包括初凝和终凝时间；（6）浆液结石的容重、强度、弹性模量和渗透性；现场灌浆试验根据工程的建筑物布置和地质条件，选择地质条件与实际灌浆区相似的地段作为灌浆试验区，根据工程施工图纸要求选定试验孔布置方式，孔深灌浆分段，灌浆压力等试验参数，并整理分析多序孔和检查孔的单位吸水率，单位耗灰量等的试验资料。

1 基本资料1.1 工程规模及建筑物级别大坝为碾压式沥青混凝土心墙坝，最大坝高64.8m，坝长337m，为3级建筑物，工程区处在Ⅶ度地震区。

坝顶宽度为8m，上游坝坡1：2.25，下游坝坡1：2.0，坝壳填筑以砂砾料为主。

河床坝基宽124m，河床覆盖层采用槽孔砼防渗墙防渗。

砼防渗墙厚度为1.0m，槽孔砼防渗墙下基岩设1排帷幕灌浆，先浇防渗墙，后进行灌浆，与两岸及坝肩防渗帷幕一起形成完整的防渗体系。

河床覆盖层清除表面松散层，碾压密实后作为坝壳基础。

坝肩沥青混凝土心墙基座基础挖至较坚硬、较完整岩石上，即弱风化上限，坝基进行灌浆防渗处理。

1.2 工程地质左坝肩基岩裸露，以英安岩为主，在1446m高程以上，有少量凝灰岩，厚度约10～20m，岩层产状为300°～310°SW∠20°～40°，岩层走向与坝轴线基本平行，心墙基础距凝灰岩与英安岩界限约4m。

岩体透水率q＝10Lu线一般在基岩面以下28.6m～60m，q＝5Lu在基岩面以下43m～70m。

基岩裂隙水对混凝土具有重碳酸盐型弱～中等腐蚀性。

al砂卵砾石。

河床覆盖层最大厚度约60.2m。

河床覆盖层下q＝10Lu一河床岩性主要为Q4般在基岩面以下13m左右， q＝5Lu约为30m。

右岸岸坡基岩裸露，岩性主要为凝灰岩，产状为300°～320°SW∠15°～25°。

岩层倾向下游略偏岸里，岸坡发育陡倾角的节理裂隙。

岩体透水率q＝10Lu一般位于基岩顶面以下33m～61m，q＝5Lu约为48m～69m。

基岩裂隙水对混凝土具有硫酸盐型强腐蚀性。

2 设计说明2.1 灌浆布置2.1.1固结灌浆在建基面进行固结灌浆的目的是降低或消除爆破影响、提高表层基岩的整体性和提高帷幕灌浆的效果。

固结灌浆孔布置在两岸左右岸坡心墙基础范围内，共2排，位于心墙轴线两侧，排距为3.0m，孔距为3.0m，梅花形布置。

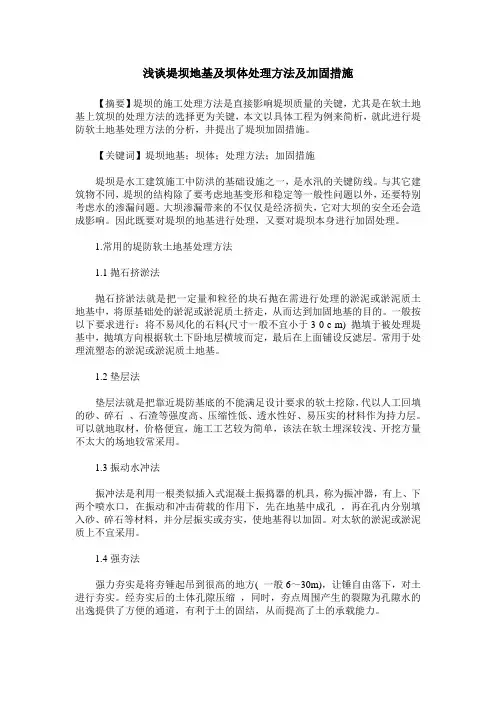

浅谈堤坝地基及坝体处理方法及加固措施【摘要】堤坝的施工处理方法是直接影响堤坝质量的关键，尤其是在软土地基上筑坝的处理方法的选择更为关键，本文以具体工程为例来简析，就此进行堤防软土地基处理方法的分析，井提出了堤坝加固措施。

【关键词】堤坝地基；坝体；处理方法；加固措施堤坝是水工建筑施工中防洪的基础设施之一，是水汛的关键防线。

与其它建筑物不同，堤坝的结构除了要考虑地基变形和稳定等一般性问题以外，还要特别考虑水的渗漏问题。

大坝渗漏带来的不仅仅是经济损失，它对大坝的安全还会造成影响。

因此既要对堤坝的地基进行处理，又要对堤坝本身进行加固处理。

1.常用的堤防软土地基处理方法1.1抛石挤淤法抛石挤淤法就是把一定量和粒径的块石抛在需进行处理的淤泥或淤泥质土地基中，将原基础处的淤泥或淤泥质土挤走，从而达到加固地基的目的。

一般按以下要求进行：将不易风化的石料(尺寸一般不宜小于3 0 c m) 抛填于被处理堤基中，抛填方向根据软土下卧地层横坡而定，最后在上面铺设反滤层。

常用于处理流塑态的淤泥或淤泥质土地基。

1.2垫层法垫层法就是把靠近堤防基底的不能满足设计要求的软土挖除，代以人工回填的砂、碎石、石渣等强度高、压缩性低、透水性好、易压实的材料作为持力层。

可以就地取材，价格便宜，施工工艺较为简单，该法在软土埋深较浅、开挖方量不太大的场地较常采用。

1.3振动水冲法振冲法是利用一根类似插入式混凝土振捣器的机具，称为振冲器，有上、下两个喷水口，在振动和冲击荷载的作用下，先在地基中成孔，再在孔内分别填入砂、碎石等材料，并分层振实或夯实，使地基得以加固。

对太软的淤泥或淤泥质上不宜采用。

1.4强夯法强力夯实是将夯锤起吊到很高的地方( 一般6～30m)，让锤自由落下，对土进行夯实。

经夯实后的土体孔隙压缩，同时，夯点周围产生的裂隙为孔隙水的出逸提供了方便的通道，有利于土的固结，从而提高了土的承载能力。

1.5土工合成材料加筋加固法将土工合成材料平铺于堤防地基表面进行地基加大，能使堤防荷载均匀分散到地基中。

堤坝地基及坝体处理浅解1.引言水库的建设和维护关系到人们的生活和国家经济的发展，水库和水利工程所在地的经济有序发展做出了非常重要的贡献。

为了有效的处理堤坝的地基以及堤坝本身加固处理问题，必须对堤坝的结构本身进行合理的改造。

堤坝的结构除了要考虑地基变形和稳定等一般性问题以外，还要特别考虑水的渗漏问题。

大坝渗漏不仅会导致经济上的损失，而且会因渗漏而引发安全问题。

堤坝不仅是水汛的关键防线，也是水工建筑施工防洪的基础设施。

堤坝地基及坝体处理和加固，是防止堤坝渗漏等各种安全问题发生的必要前提。

2.水利工程中常见的堤坝地基处理方法水利工程施工过程中可以采用的软土地基处理技术有很多，具体的处理方法要根据实际情况来确定。

例如，若面对的是含有有机质成分比较高的泥沼、泥炭软土基层，抛石挤淤、设置排水板、换填等处理技术是较为适用的；而由黏土、亚沙土等构成的软土基层，所采用的处理技术就要根据具体的土层特点来选择了。

2.1拋石挤淤法所谓抛石挤淤法，就是在需要处理的淤泥中抛入一定量和粒径的石块，通过挤压将地基处原有的淤泥挤走，从而达到加固地基的目的。

通常情况下，对于流塑态的淤泥地基，建筑施工会按照以下要求进行：根据软土下卧地层横坡确定填抛方向，然后在需要被处理的堤坝地基中填入不易风化的石料，最后将反滤层铺于顶层，从而达到加固地基的作用。

2.2垫层法垫层法，主要是通过挖除接近堤防基底不符合要求的软土，然后人工回填砂石等具有高强度、低压缩性、易压实等特性的材料，替代被挖出的部分作为抗力层。

该方法具有可就地取材，价格便宜、操作简单等优点，常用于软土埋深较浅、地开挖方量的场地。

2.3硅化加固法在水利工程施工中所采用的化学加固技术是通过将化学材料掺进水泥、水泥砂浆和石灰等施工材料中，以能够在软土地基的处理中发挥其固结和提高地基强度、稳定性和承载力的作用。

硅化加固法主要是用Na2O · nSiO2 的溶液与CaCl2，再应用网状孔洞的注浆管逐渐加入到土层之中，这两种溶液会在土层之中出现一系列化学的反映，出现一种火花胶凝的一种物质，将土质的粘结力有效提升。

第五章大坝基岩固结灌浆及工程实例在岩石地基上建坝，一般多进行固结灌浆。

实践经验证明，破碎、多裂隙的岩石经过固结灌浆后，其弹性模量和抗压强度均有明显的提高，可以增强岩石的均质性，减少不均匀沉陷。

岩石透水性也大为降低，对改进地基岩石性能、效果很显著。

第一节固结灌浆设计在进行固结灌浆设计之前，必须弄清地质条件，明确本工程坝基固结灌浆的主要目的、主要对象和通过灌浆后基础岩石应达到的技术指标。

各个工程坝基地质条件有好有坏，各不相同，即使在同一大坝的基础范围内，也可能有的部位好，有的部位差。

固结灌浆设计必须根据实际地质条件及对基础岩石要求改善的程度而定，不能千篇一律。

灌浆工程量的多少，与灌浆设计是否正确合理有直接关系，不同的设计所得出的灌浆工程量不同，有时相差很大，特别是比较高的大坝，基础固结灌浆工程量常常多达数万米，例如丹江口水库大坝，坝高97m，实际完成固结灌浆的工程量为66226m；潘家口水库大坝，坝高107.5m，设计工程量为46200m；白山水电站拱坝，坝高149．5m，设计工程量为62775m，故进行固结灌浆设计时，尤须慎重，不仅是从技术方面考虑，还应注意节约。

一、固结灌浆的范围固结灌浆的范围主要是根据大坝基础的地质条件，岩石破碎情况，坝型和基础岩石应力条件等而定。

对于重力坝，当基础岩石比较良好时，有的工程仅在坝基内的上游和下游应力大的地区进行固结灌浆，见图5-1，三峡大坝基岩固结灌浆多数坝段如此布置。

此外，在裂隙多，岩石破碎和泥化夹层集中的地区要重点进行固结灌浆。

在坝基岩石普遍较差，而坝又较高的情况下，则多进行坝基全面积固结灌浆。

例如新安江大坝、故县大坝的坝基就是全面积做了固结灌浆。

有的工程甚至在坝基以外的一定范围内，也进行固结灌浆，例如潘家口水库大坝、白山水电站大坝各自在坝基的上下游3～5m和5～10m范围内均进行了固结灌浆。

印度的巴克拉混凝土重力坝，高226m，全基础面积和坝踵上游15m，坝趾下游l8m的范围内均进行了固结灌浆。

一、基础处理有哪些措施①基础开挖；②基础灌浆；③基础锚固①基础开挖：是岩石地基处理中最普通，最可靠的方法之一。

按设计要求将风化、破碎、有缺陷的岩层挖掉，将大坝修建在完整、坚实的岩体上。

对大坝基岩的要求，岩性应均一完整，力学强度高。

大坝越高，工程越重要，对基岩要求也越高。

三峡大坝属Ⅰ级特大型水电工程，新鲜基岩抗压强度要求100Mpa以上，变形模量30~40Gpa，纵波波速在5000m/s以上。

②基础灌浆：大坝基岩不是新鲜完整，断层破碎带、软弱夹层和风化带等地质缺陷埋藏较深，不能用开挖办法进行处理，采用灌浆。

③基础锚固：用于高边坡处理打锚筋或安装锚杆、锚索、进行注浆。

大坝基础很好，但由于爆破影响或卸荷回弹，把基岩拉裂，可以采用铺设钢筋网处理。

二、基础灌浆1.灌浆定义、作用和目的：1)灌浆定义：事先布置一些钻孔或预埋灌浆管，利用灌浆机把某一种浆液施加一定压力灌到基础裂隙或砼裂缝里面，使基岩裂隙或砼裂缝胶结成坚固密实而不透水的整体。

这种施工方法叫做灌浆。

2)作用和目的：①防渗堵漏,减少坝基渗流量和排水孔联合作用降低坝基扬压力，防止坝体滑动。

②加固地基，使大坝砼与基岩结合成一个整体，来提高坝基强度和承载能力，提高大坝整体性。

2.灌浆分类：水利工程灌浆，1)从灌浆目的分：①大坝基础帷幕灌浆；②大坝基础固结灌浆；③坝基接触灌浆；④隧洞回填灌浆；⑤隧洞固结灌浆；⑥砼坝体接缝灌浆。

其中①②③属基础灌浆；④⑤属隧洞灌浆；⑥属建筑物灌浆。

2)从灌浆材料分：①水泥灌浆；②水泥粘土或纯粘土灌浆；③沥青灌浆；④化学灌浆。

①其中水泥灌浆在国内运用较普遍。

水泥灌浆优点很多，灌浆效果可靠，结石强度高，设备工艺简单，成本相对较低。

但水泥灌浆也存在一定缺点，由于水泥是一种脆性颗粒状材料，在水中很不稳定，灌浆过程易积聚沉淀，水泥灌浆又有一种局限性，当基岩裂隙宽度小于0.1mm时，可灌性较差，浆液很难进入。

水泥灌浆应用条件：a.裂隙宽度＞0.1mm；b.地下水流速＜600m/昼夜；c.地下水对水泥无危害。

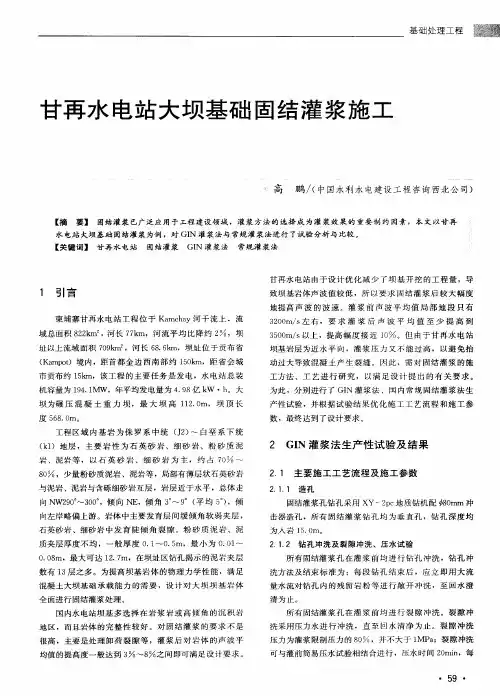

大坝基础固结灌浆施工方法摘要：本文主要介绍了固结灌浆在大坝心墙基础处理中的施工方法和质量控制。

关键词：基础、固结灌浆、施工方法一、工程概况清远抽水蓄能电站位于广东省清远市的清新县太平镇境内。

装机容量4×320MW，工程担负为承担广东电网调峰、填谷、调频、调相以及紧急事故备用等任务。

为提高基岩的整体性和弹性模量，减少基岩受力后的变形，提高基岩的抗压、抗剪强度，需对枢纽工程部分建筑物基础进行固结灌浆处理。

二、施工方法1、施工程序为：施工布置→测放孔位→抬动观测孔造孔及装置安装→Ⅰ序排孔钻灌→Ⅱ序排孔钻灌→质量检查验收→单元施工结束→进行下一单元施工。

2、抬动观测孔施工2.1、钻孔拟在每一灌浆单元设置抬动观测孔1～2个，造孔采用回转式钻机（XY—2PC）、潜孔锤冲击钻进，钻孔终孔孔径不小于75mm，钻孔孔深确定为伸入基岩8米。

2.2抬动装置安装钻孔完成后，先插入直径为20mm的钢管(管口应高出地表30~50cm)，再从2 0钢管管内向孔内注入部分水泥砂浆（至孔底以上1m）；在20mm钢管的外侧套一直径为40mm的钢管（40钢管管口距地面5~10cm），在40mm钢管和20mm钢管的底部用黏土封隔，封隔高度不小于1米；20mm钢管与40mm钢管之间的间隙用棉纱封隔，以避免水泥浆液或其它杂物进入。

见抬动测量装置安装示意图：2.3灌浆施工2.3.1灌浆材料⑴固结灌浆灌浆材料采用普通硅酸盐水泥，所用水泥标号为P.0.42.5，细度要求通过80μm方孔筛的筛余量不得大于5% 。

⑵灌浆用水泥应保持新鲜，符合规范要求。

⑶灌浆材料在制浆时必须称量，其误差不大于5% 。

⑷灌浆用水应符合拌制水工混凝土用水要求。

⑸灌浆过程遇有特殊情况可选用下列外加剂：①速凝剂：水玻璃、氯化钙、三乙醇胺等；②减水剂：苇浆废液，铬木素等；③稳定剂：膨润土及其它高塑性粘土等。

外加剂与水泥浆的配合比例，根据现场的实际情况通过试验确定。

所有外加剂凡溶于水者，均应以水溶液状态加入。

大坝基础灌浆一、当开始修建大坝时，首先应做好坝基基础处理工作，坝基基础处理包括以下内容：1、基础防渗墙：（包括砼心墙、粘土心墙、沥青心墙、黄土心墙）。

2、帷幕灌浆：用浆液灌入岩体或土层的裂隙、孔隙、形成连续的阻水幕，起到防渗的作用；解决大坝地下渗漏、坝间渗漏、绕坝渗漏。

3、固结灌浆：用浆液灌入岩体裂隙或破碎带，以提高岩体的整体性和抗变形能力，为主要目的浆液灌浆。

4、接缝灌浆：通过埋设管路或其他方式，将浆液灌入砼坝块之间预设的接缝缝面，增强坝体的整体性，改善传力条件的灌浆。

5、接触灌浆：用浆液灌入砼与基岩，钢板或其他材料之间的裂隙，增强接触面结合能力的灌浆。

6：回填灌浆：用浆液充填砼结构物施工留下的空穴、空洞、或地下空腔，增强结构物或地基的密实性的灌浆。

（称填充灌浆）二、大坝灌浆的作用就在于通过采用灌浆技术处理坝基岩石或砂砾石层，使之满足筑坝工程的需要，确保大坝地基稳定。

安全，水库正常运行，发挥应有效益。

三、大坝坝基灌浆的分类：1、按照大坝坝基岩类构成，可分为岩石灌浆和砂砾石层灌浆。

2、按灌浆作用，可分为帷幕灌浆、固结灌浆、接触灌浆和回填灌浆。

3、按照灌浆材料，可分为水泥灌浆，水泥砂浆灌浆、水泥粘土灌浆以及化学灌浆。

4:、按照灌浆压力可分为高压灌浆（3Mpa以上）、中压灌浆（0.5-3Mpa）、低压灌浆（0.5Mpa以下）。

5、按照灌浆机理：可分为渗入性及张裂式灌浆。

四、大坝坝基灌浆的特点1、是隐蔽性工程：灌入的浆液在坝基中充填的情况，无法直接评定，施工质量难于直观判断，施工单位一定要做好资料整理与分析工作；前提是要求原始记录必须填写准确、详细、清楚，并应配备有专职的资料整理员。

2、灌浆工程设计由于未知因素较多如各地地质条件多不相同，在设计以前，先在工地进行灌浆试验，以灌浆试验所得的成果结合已取得的地质、勘探、压水和其他各项试验等有关资料作为进行坝基灌浆设计和编写施工技术要求的主要参考资料、五、对花崖水库帷幕灌浆、固结灌浆、回填灌浆施工过程质量控制的要求：一、大坝坝基帷幕灌浆质量控制，各项施工准备就绪后开始钻孔：1、钻孔方法：帷幕灌浆的钻孔是实现帷幕灌浆的先头条件，只有通过特设的钻孔，才能进行帷幕灌浆。
