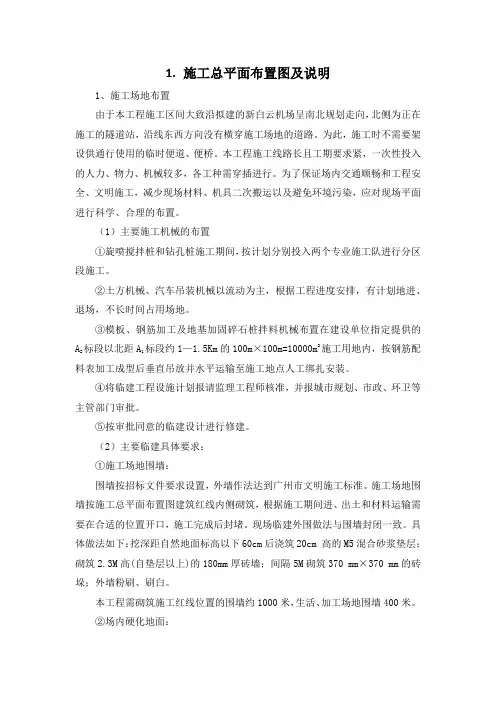

1.施工总平面布置图及说明1、施工场地布置由于本工程施工区间大致沿拟建的新白云机场呈南北规划走向，北侧为正在施工的隧道站，沿线东西方向没有横穿施工场地的道路。
为此，施工时不需要架设供通行使用的临时便道、便桥。
本工程施工线路长且工期要求紧，一次性投入的人力、物力、机械较多，各工种需穿插进行。
为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具二次搬运以及避免环境污染，应对现场平面进行科学、合理的布置。
（1）主要施工机械的布置①旋喷搅拌桩和钻孔桩施工期间，按计划分别投入两个专业施工队进行分区段施工。
②土方机械、汽车吊装机械以流动为主，根据工程进度安排，有计划地进、退场，不长时间占用场地。
③模板、钢筋加工及地基加固碎石桩拌料机械布置在建设单位指定提供的A 2标段以北距A1标段约1—1.5Km的100m×100m=10000m2施工用地内，按钢筋配料表加工成型后垂直吊放并水平运输至施工地点人工绑扎安装。
④将临建工程设施计划报请监理工程师核准，并报城市规划、市政、环卫等主管部门审批。
⑤按审批同意的临建设计进行修建。
（2）主要临建具体要求：①施工场地围墙：围墙按招标文件要求设置，外墙作法达到广州市文明施工标准。
施工场地围墙按施工总平面布置图建筑红线内侧砌筑，根据施工期间进、出土和材料运输需要在合适的位置开口，施工完成后封堵。
现场临建外围做法与围墙封闭一致。
具体做法如下：挖深距自然地面标高以下60cm后浇筑20cm 高的M5混合砂浆垫层；砌筑2.3M高(自垫层以上)的180mm厚砖墙；间隔5M砌筑370 mm×370 mm的砖垛；外墙粉刷、刷白。
本工程需砌筑施工红线位置的围墙约1000米，生活、加工场地围墙400米。
②场内硬化地面：根据招标文件相关条款规定和施工需求，施工场地和施工通行道路作硬化处理。
硬化场地及路面应控制好标高确保表面应平顺，做到场内排水畅通，无积水现象。
a、施工通行道路宽3.5m，路基宽度4m，采用150厚块石层路基、路面150厚C20砼硬化处理；硬化面积约4×(500+150)=2600m2。
