国产电容器的型号命名法

贴片电容型号命名规则贴片电容是一种常用的电子元件，用于电路中的能量储存和信号处理。

它的型号命名规则是非常重要的，因为它可以帮助人们快速准确地识别和选择合适的贴片电容。

贴片电容的型号通常由几个字母和数字组成。

字母部分表示贴片电容的特性和性能指标，数字部分表示电容的额定值。

接下来，我们将详细介绍一些常见的贴片电容型号命名规则。

1. 电容值：贴片电容的电容值通常用数字表示，单位是法拉（F）。

常见的电容值有pF（皮法拉）、nF（纳法拉）和μF（微法拉）。

例如，型号为100pF的贴片电容表示电容值为100皮法拉。

2. 封装尺寸：贴片电容的封装尺寸通常用字母表示。

常见的封装尺寸有0603、0805和1206，其中数字表示封装的长宽尺寸，单位是英寸。

例如，型号为0603的贴片电容表示封装尺寸为0.06英寸×0.03英寸。

3. 精度等级：贴片电容的精度等级通常用字母表示，表示电容值的精度范围。

常见的精度等级有B、C和D，其中B表示±0.1pF的精度，C表示±0.25pF的精度，D表示±0.5pF的精度。

4. 额定电压：贴片电容的额定电压通常用字母和数字表示。

字母部分表示电压的单位和范围，数字部分表示额定电压的数值。

常见的额定电压单位有V和R，V表示直流电压，R表示交流电压。

例如，型号为10V的贴片电容表示额定直流电压为10V。

5. 温度系数：贴片电容的温度系数通常用字母表示，表示电容值随温度变化的稳定性。

常见的温度系数有N、P和R，其中N表示-55℃至+125℃的温度范围内电容值变化在±10%以内，P表示-25℃至+85℃的温度范围内电容值变化在±10%以内，R表示0℃至+60℃的温度范围内电容值变化在±15%以内。

通过以上的介绍，我们可以看出，贴片电容的型号命名规则是非常规范和清晰的。

通过型号，我们可以快速了解贴片电容的电容值、封装尺寸、精度等级、额定电压和温度系数等信息，以便选择合适的贴片电容应用于电路设计中。

333=33nf222=2n2=2200PFK表示误差10%100=耐压100V2n2K100=耐压100V的2200PF电容，误差正负10%电容器的单位以F，uF, mF, nF, pF表示。

它们之间的关系是：1F=1000mF=1000000uF，1F=1000nF=1000000pF。

国际电工委员会规定表示法为：m代表1/1000，u代表1/1000000，n代表1/1000000000，p代表1/1000000000000。

一电容器容量表示法：用二位数字表示有效数字，再用一个字母表示数值的量级。

如：1p2表示1.2pF, 220n表示0.22uF，3u3表示3.3uF, 2m2表示2200uF。

另一种表示法，是用三位数字表示电容量，最后用一个字母表示误差。

三位数字中的前两位表示有效值，第三位表示10的n次方，n一般为1—8。

特殊情况是：当n=9时，不表示10的9次方，而表示为10的-1次方。

例如："102"表示10*100=1000pF"223"表示22*1000=22000pF=0.022uF"474"表示47*10000=0.47uF"159"表示15*0.1=1.5pF二电容器误差表示法：有效数字后面的字母表示误差值，由于制造电容的材料不同，误差范围也不相同，有的误差甚大。

误差值与字母的对应关系如下表所示：国外电容器容量误差与字母代号对照表字母D F G J K M N P S Z误差% ±0.5 ±1 ±2 ±5 ±10 ±20 ±30 (+100,-20) (+50,-20) (+80,-20)例如：102K，表示该电容容量为1000pF(±10%)。

三电容器耐压表示法：电容器耐压的标注也有两种常见方法，一种是把耐压值直接印在电容器上，另一种是采用一个数字和一个字母组合而成。

电容精度 J K Z2007-10-18 11:27电容的型号命名：1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

（3）色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V（4）进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1 A 金 +100 R 黄 -2202 B 灰 +30 S 绿 -3303 C 黑 0 T 蓝 -4704 G ±30 U 紫 -7505 H 棕 -30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红 -80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙 -150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是 % 。

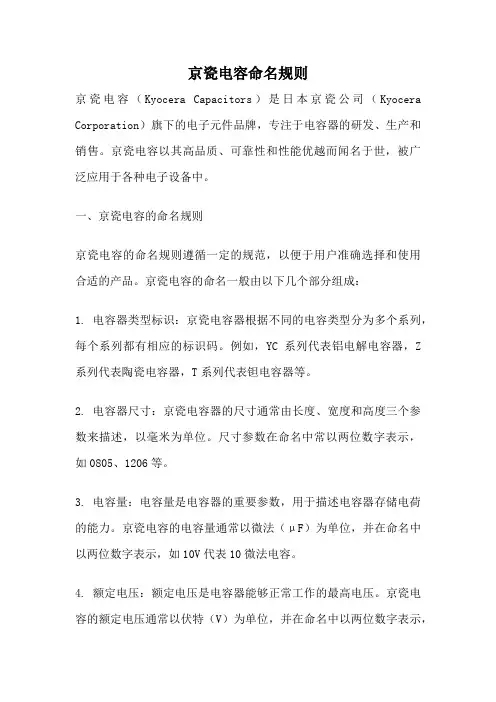

京瓷电容命名规则京瓷电容（Kyocera Capacitors）是日本京瓷公司（Kyocera Corporation）旗下的电子元件品牌，专注于电容器的研发、生产和销售。

京瓷电容以其高品质、可靠性和性能优越而闻名于世，被广泛应用于各种电子设备中。

一、京瓷电容的命名规则京瓷电容的命名规则遵循一定的规范，以便于用户准确选择和使用合适的产品。

京瓷电容的命名一般由以下几个部分组成：1. 电容器类型标识：京瓷电容器根据不同的电容类型分为多个系列，每个系列都有相应的标识码。

例如，YC系列代表铝电解电容器，Z 系列代表陶瓷电容器，T系列代表钽电容器等。

2. 电容器尺寸：京瓷电容器的尺寸通常由长度、宽度和高度三个参数来描述，以毫米为单位。

尺寸参数在命名中常以两位数字表示，如0805、1206等。

3. 电容量：电容量是电容器的重要参数，用于描述电容器存储电荷的能力。

京瓷电容的电容量通常以微法（μF）为单位，并在命名中以两位数字表示，如10V代表10微法电容。

4. 额定电压：额定电压是电容器能够正常工作的最高电压。

京瓷电容的额定电压通常以伏特（V）为单位，并在命名中以两位数字表示，如25V代表25伏特额定电压。

5. 容差：容差是电容器实际电容值与标称电容值之间的允许误差范围。

京瓷电容的容差通常以百分比（%）表示，如±10%代表容差为正负10%。

二、京瓷电容的系列产品京瓷电容根据不同的应用需求，推出了多个系列的产品，以满足不同用户的需求。

1. 铝电解电容器：YC系列是京瓷铝电解电容器的产品系列，具有高容量、低阻抗、长寿命等特点，广泛应用于电源、通信设备、汽车电子等领域。

2. 陶瓷电容器：Z系列是京瓷陶瓷电容器的产品系列，具有高介电常数、低失真、高频特性优异等特点，适用于各种高频电路和滤波电路。

3. 钽电容器：T系列是京瓷钽电容器的产品系列，具有体积小、电容量大、低串扰、高频特性好等优点，广泛应用于移动通信、计算机、医疗设备等领域。

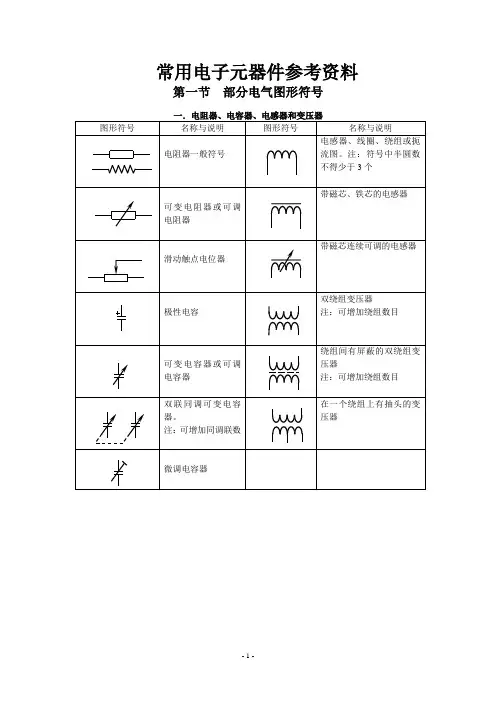

常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号1/8W，标称阻值为5.1kΩ，允许误差为±10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。

例如，色环为棕黑红，表示10⨯102＝1.0kΩ±20%的电阻器。

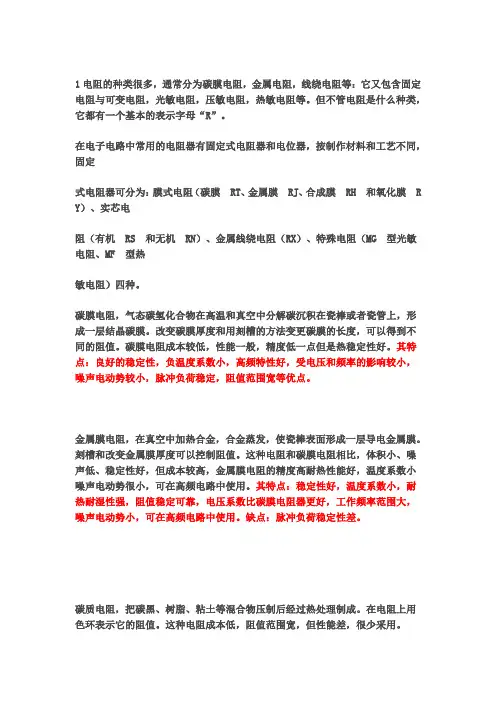

1电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。

但不管电阻是什么种类，它都有一个基本的表示字母“R”。

在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH 和氧化膜R Y）、实芯电阻（有机RS 和无机RN）、金属线绕电阻（RX）、特殊电阻（MG 型光敏电阻、MF 型热敏电阻）四种。

碳膜电阻，气态碳氢化合物在高温和真空中分解碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

碳膜电阻成本较低，性能一般，精度低一点但是热稳定性好。

其特点：良好的稳定性，负温度系数小，高频特性好，受电压和频率的影响较小，噪声电动势较小，脉冲负荷稳定，阻值范围宽等优点。

金属膜电阻，在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽和改变金属膜厚度可以控制阻值。

这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高，金属膜电阻的精度高耐热性能好，温度系数小噪声电动势很小，可在高频电路中使用。

其特点：稳定性好，温度系数小，耐热耐湿性强，阻值稳定可靠，电压系数比碳膜电阻器更好，工作频率范围大，噪声电动势小，可在高频电路中使用。

缺点：脉冲负荷稳定性差。

碳质电阻，把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很少采用。

线绕电阻，用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。

这种电阻分固定和可变两种。

它的特点是热作稳定好，耐高温，温度系数小，误差范围小，电流噪声小，功率大。

缺点:相对体积较大，分布电感和分布电容也较大。

适用于大功率的场合，额定功率一般在1瓦以上。

碳膜电位器，它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。

它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。

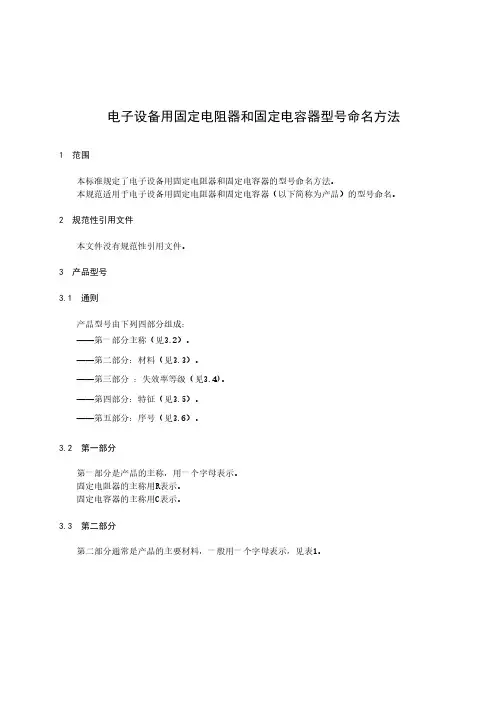

电子设备用固定电阻器和固定电容器型号命名方法 1 范围本标准规定了电子设备用固定电阻器和固定电容器的型号命名方法。

本规范适用于电子设备用固定电阻器和固定电容器（以下简称为产品）的型号命名。

2 规范性引用文件本文件没有规范性引用文件。

3 产品型号3.1 通则产品型号由下列四部分组成：——第一部分主称（见3.2）。

——第二部分：材料（见3.3）。

——第三部分 ：失效率等级（见3.4)。

——第四部分：特征（见3.5）。

——第五部分：序号（见3.6）。

3.2 第一部分第一部分是产品的主称，用一个字母表示。

固定电阻器的主称用R表示。

固定电容器的主称用C表示。

3.3 第二部分第二部分通常是产品的主要材料，一般用一个字母表示，见表1。

表1 材料的字母代号3.4 第三部分（适用时）第三部分是产品的失效率等级。

若产品有失效率等级，一般用字母K表示。

3.5 第四部分第四部分是产品的主要特征，一般用一个数字或一个字母来表示，见表2。

表2 特征的数字或字母代号3.6 第五部分第五部分是序号，一般用数字来表示。

注1：对材料、特征相同，仅尺寸和性能指标略有差别，但基本不影响互换性的产品可以给同一序号。

注2：对材料 、特征相同，仅尺寸和性能指标有所判别已明显影响互换性时（但该差别并非是本质的，而属于在技术标准上进行统一的），仍经同一序号，但在序号后面用一个字线作为区别代号。

此时该字母作为该型号的组成部分。

但在统一该产品技术标准时，应取消区别代号。

_________________________________。

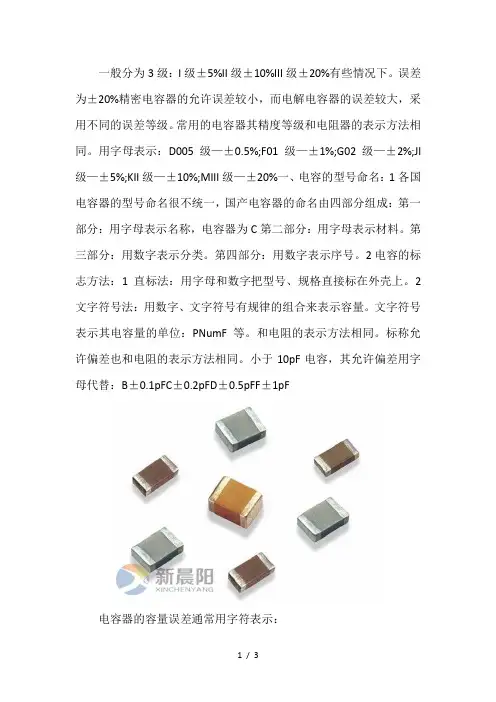

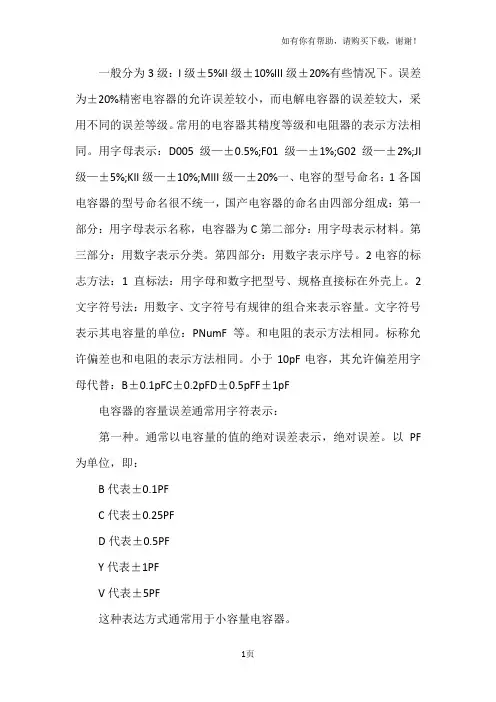

一般分为3级：I级±5%II级±10%III级±20%有些情况下。

误差为±20%精密电容器的允许误差较小，而电解电容器的误差较大，采用不同的误差等级。

常用的电容器其精度等级和电阻器的表示方法相同。

用字母表示：D005级—±0.5%;F01级—±1%;G02级—±2%;JI 级—±5%;KII级—±10%;MIII级—±20%一、电容的型号命名：1各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2电容的标志方法：1直标法：用字母和数字把型号、规格直接标在外壳上。

2文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：PNumF等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF电容，其允许偏差用字母代替：B±0.1pFC±0.2pFD±0.5pFF±1pF电容器的容量误差通常用字符表示：第一种。

通常以电容量的值的绝对误差表示，绝对误差。

以PF 为单位，即：B代表±0.1PFC代表±0.25PFD代表±0.5PFY代表±1PFV代表±5PF这种表达方式通常用于小容量电容器。

第二种。

以电容量标称值的偏差百分数表示，相对误差。

即：D代表±0.5%P代表±0.625%F代表±1%R代表±1.25%G代表±2%U代表±3.5%J代表±5%K代表±10%M代表±20%S代表±50%/-20%Z代表±80%/-20%。

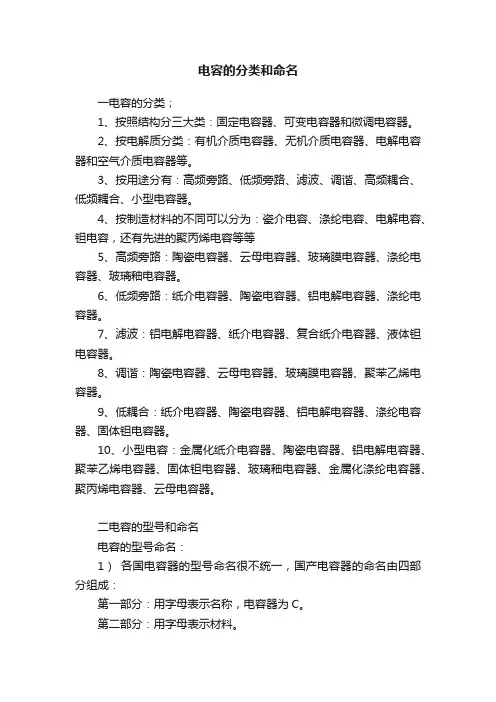

电容的分类和命名一电容的分类；1、按照结构分三大类：固定电容器、可变电容器和微调电容器。

2、按电解质分类：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。

3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。

4、按制造材料的不同可以分为：瓷介电容、涤纶电容、电解电容、钽电容，还有先进的聚丙烯电容等等5、高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。

6、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。

7、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。

8、调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。

9、低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。

10、小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。

二电容的型号和命名电容的型号命名：1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

（3）色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压 4V 6.3V 10V 16V 25V 32V 40V 50V 63V（4）进口电容器的标志方法：进口电容器一般有6项组成。

一般分为3级：I级±5%II级±10%III级±20%有些情况下。

误差为±20%精密电容器的允许误差较小，而电解电容器的误差较大，采用不同的误差等级。

常用的电容器其精度等级和电阻器的表示方法相同。

用字母表示：D005级—±0.5%;F01级—±1%;G02级—±2%;JI 级—±5%;KII级—±10%;MIII级—±20%一、电容的型号命名：1各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2电容的标志方法：1直标法：用字母和数字把型号、规格直接标在外壳上。

2文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：PNumF等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF电容，其允许偏差用字母代替：B±0.1pFC±0.2pFD±0.5pFF±1pF电容器的容量误差通常用字符表示：第一种。

通常以电容量的值的绝对误差表示，绝对误差。

以PF 为单位，即：B代表±0.1PFC代表±0.25PFD代表±0.5PFY代表±1PFV代表±5PF这种表达方式通常用于小容量电容器。

第二种。

以电容量标称值的偏差百分数表示，相对误差。

即：D代表±0.5%P代表±0.625%F代表±1%R代表±1.25%G代表±2%U代表±3.5%J代表±5%K代表±10%M代表±20%S代表±50%/-20% Z代表±80%/-20%。

命名原则根据GB/T 2470-1995《电子设备用固定电阻器、固定电容器型号命名方法》总规定，电容器型号由四部分组成，每部分代表不同含义。

第一部分第二部分第三部分第四部分名称材料特性序号第一部分是产品主称，用一个字母表示，电容器的主称用字母C表示。

第二部分是产品的主要材料，用一个字母表示，如下表：代号材料A 钽电解B 非极性有机薄膜介质C 1类陶瓷介质D 铝电解J 金属化纸介质S 3类陶瓷介质T 2类陶瓷介质Y 云母介质Z 纸介质第三部分是产品的主要特征，一般用一个数字或字母表示，典型品种特性如下表：特征代号瓷介电容器有机介质电容器电解电容器1 圆形非密封（金属箔）箔式2 管形（圆柱）非密封（金属化）箔式3 叠片密封（金属箔）烧结粉非固体4 多层（独石）密封（金属化）烧结粉固体5 穿心穿心/6 支柱式交流交流7 交流片式无极性第四部分是序号，一般用数字来表示。

如GJB 192B-2011《有失效率等级的无包封多层片式瓷介电容器总规范》中规定的命名如下：CCK BC A101J S M 4101型号特性额定电压标称电容量电容量允许偏差引出端失效率等级另外，各电容生产厂家对电容器命名在符合有关标准的基础上增加了生产商标识，宏科公司各类电容器命名原则如下：多层瓷介电容器按照温度特性/系数可分为1类和2类多层瓷介电容器，包括CCK41L、CTK41L、CC41L、CC4L、CT4L、CT48L、CTK48等。

其中CC表示1类高频多层瓷介电容器，CT标识2类低频多层瓷介电容器，K标识带可靠性指标或失效率等级，4表示多层结构，1表示贴片电容器，8标识高电压电容系列，L为宏科电子标识。

多芯组瓷介电容器：按照产品温度特性/系数、材料可分为1类、2类多层瓷介电容器，包CC4M/MCC4L、CT4M/MCT4L。

其中CC表示1类高频多层瓷介电容器，CT表示2类低频多层瓷介电容器，M表示多芯组瓷介电容器。

微波瓷介芯片电容器（含单层和多层）：按照产品温度特性/系数、材料可分为1类、2类和3类瓷介电容器，包括：CC101（表示1类瓷）、CT1101（表示2类瓷）、CS1101（表示3类瓷）；按照产品结构可分为：SC型（表示垂直侧面或电极留边型）、GC型（表示双片串联型）、EC型（表示多片阵列型）、FC型（表示二进制可调容值型）。

贴片电容的精度电容的型号命名：电容命名和电阻有些相似1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

（3）色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V10V16V25V32V40V50V63V（4）进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差序号字母颜色温度系数允许偏差1A金+10012R黄-220 2B灰+3013S绿-330 3C黑014T蓝-470 4G±3015U紫-750 5H棕-30±6016V-1000 6J±12017W-1500 7K±25018X-2200 8L红-80±50019Y-33009M ±10020Z-470010N ±25021SL+350~-100011P橙-15022YN-800~-5800备注：温度系数的单位10e -6/℃；允许偏差是 % 。
