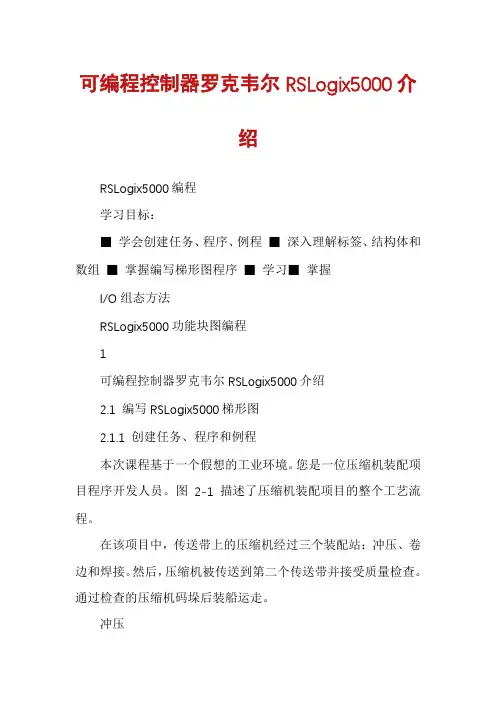

可编程控制器罗克韦尔RSLogix5000介绍
RSLogix5000编程
学习目标：
■ 学会创建任务、程序、例程 ■ 深入理解标签、结构体和数组 ■ 掌握编写梯形图程序 ■ 学习■ 掌握
I/O组态方法
RSLogix5000功能块图编程
1
可编程控制器罗克韦尔RSLogix5000介绍
2.1 编写RSLogix5000梯形图
2.1.1 创建任务、程序和例程
本次课程基于一个假想的工业环境。您是一位压缩机装配项目程序开发人员。图2-1描述了压缩机装配项目的整个工艺流程。
在该项目中，传送带上的压缩机经过三个装配站：冲压、卷边和焊接。然后，压缩机被传送到第二个传送带并接受质量检查。通过检查的压缩机码垛后装船运走。
冲压 卷边
焊接
检查
码垛
PartSensor 光眼
图2-1 工艺流程图
冲压、卷边和焊接三个装配站和传送带1由控制器P1控制，质量检查和码垛站以及传送带2由控制器P2控制。图2-2给出了模拟各工作站运行时所用按钮和指示灯等离散量输入/输出点。
光眼检测到有部件放置到传送带上（PartSensor由0变为1）后，站1、2和3顺序执行，然后传送带动作。当光眼再次检测到有部件送至传送带上，上述操作再次执行，以此循环。下面我们以时序图方式描述控制器P1的操作流程，如图2-3所示。
本实验主题：
创建并组态一个控制器项目 创建任务 组态任务属性 创建程序
编辑程序排列表 创建例程 分配例程
2
可编程控制器罗克韦尔RSLogix5000介绍
Stake站工作中 StationActive
光眼故障指示 Part_Sensor_Fault_ Indicator
石油和天然气
废水处理用于罗克韦尔ControlLogix的SSTTM通信模块可最大限度增强网络灵活性，实现在PROFIBUS网络和罗克韦尔ControlLogix之间的快速连接
汽车组装线物料搬运供水和废水处理农产食品业石油和天然气医药机器制造业海事采矿业
应用场合把罗克韦尔的ControlLogix连接到PROFIBUS网络
完全融入罗克韦尔自动化环境— 通过罗克韦尔RSLinxTM进行远程配置和监控— 提供罗克韦尔RSLogix5000附加配置文件进行输入输出的直接映射，无需使用梯形逻辑图来描绘配置以及描述模块和CLX处理器之间的数据传输
保形涂层版本： — 保护电路板，使其免受潮湿和污染物侵害
CLXT模块是抗恶劣环境的重型组件，它能适应更大的温度范围并涂有保形涂层，可与罗克韦尔XT系列PLC配套使用
说明高速确定性通信易于诊断： 内置LED指示灯和4字符显示同时管理DP主站和从站模式允许在运行模式下用PLC更改PROFIBUS配置在扫描列表中动态添加/删除PROFIBUS从站CommDTM驱动程序，用于FDT框架工程设计软件 (PACTware软件™、FieldCare软件™、 FieldMate™等)自动启动（配置保存在闪存中）工程设计工具：— 配置控制台— 测试和诊断工具
兼容协议主站DP-V0 1和2类主站DP-V1 1和2类从站DP-V0 软硬件配置 附加配置文件可增强功能并缩短调试时间一个机箱内可容纳多个模块，提供本地和远端机箱一个PROFIBUS接口，DB9母头，电绝缘1000伏 速率：9.6 Kbps到12 MbpsLED灯用于显示系统、通信和网络状态最多1984个输入字节和1968个输出字节一个串行端口，用于配置和诊断固件可升级
遵从标准符合RoHS标准CEUL认证cUL认证1类2级防爆等级FDT认证意大利船舶认证 (RINA) CLXT 模块:除了具备SST- PB3-CLX- RLL的性能， 还具有：保形涂层eXTreme器件工作环境温度-25至70摄氏度特性和优点
