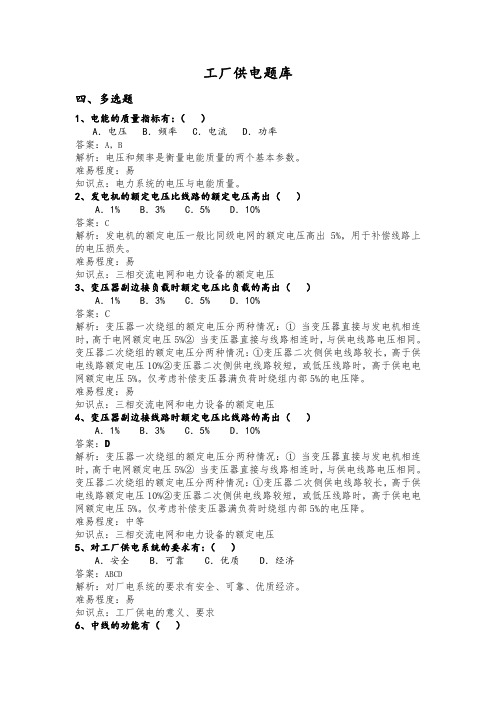

工厂供电题库四、多选题1、电能的质量指标有：（ ）A．电压 B．频率 C．电流 D．功率答案：A，B解析：电压和频率是衡量电能质量的两个基本参数。
难易程度：易知识点：电力系统的电压与电能质量。
2、发电机的额定电压比线路的额定电压高出（ ）A．1% B．3% C．5% D．10%答案：C解析：发电机的额定电压一般比同级电网的额定电压高出5%，用于补偿线路上的电压损失。
难易程度：易知识点：三相交流电网和电力设备的额定电压3、变压器副边接负载时额定电压比负载的高出（ ）A．1% B．3% C．5% D．10%答案：C解析：变压器一次绕组的额定电压分两种情况：① 当变压器直接与发电机相连时，高于电网额定电压5%② 当变压器直接与线路相连时，与供电线路电压相同。
变压器二次绕组的额定电压分两种情况：①变压器二次侧供电线路较长，高于供电线路额定电压10%②变压器二次侧供电线路较短，或低压线路时，高于供电电网额定电压5%。
仅考虑补偿变压器满负荷时绕组内部5%的电压降。
难易程度：易知识点：三相交流电网和电力设备的额定电压4、变压器副边接线路时额定电压比线路的高出（ ）A．1% B．3% C．5% D．10%答案：D解析：变压器一次绕组的额定电压分两种情况：① 当变压器直接与发电机相连时，高于电网额定电压5%② 当变压器直接与线路相连时，与供电线路电压相同。
变压器二次绕组的额定电压分两种情况：①变压器二次侧供电线路较长，高于供电线路额定电压10%②变压器二次侧供电线路较短，或低压线路时，高于供电电网额定电压5%。
仅考虑补偿变压器满负荷时绕组内部5%的电压降。
难易程度：中等知识点：三相交流电网和电力设备的额定电压5、对工厂供电系统的要求有：（ ）A．安全 B．可靠 C．优质 D．经济答案：ABCD解析：对厂电系统的要求有安全、可靠、优质经济。
难易程度：易知识点：工厂供电的意义、要求6、中线的功能有（ ）A 连单相设备B 传导三相系统中的不平衡电流和单相电流C 减少负荷中性点的电位偏移答案：ABC解析：中线的功能有：一是用来接用额定电压为系统相电压的单相设备，二是用来传导三相系统中的不平衡电流和单相电流；三是减少负荷中性点的电位偏移 难易程度：易知识点：低压配电系统接地型式7、TN系统包括（ ）A TN-S系统B TN-C系统C TN-C-S系统。
工厂供电复习资料第1章引论（1-48）1.1电力系统的组成要素（1-10）1.电力系统由电厂、电网、用户三部分组成。
（对）2.电力系统由发、变、输、配、用五部分组成。
（对）3.变电，包括升压变电、降压变电。
（对）4.电网的作用是将电能从发电厂从输送、并分配到电能用户。
（对）5.电网由电力线路、变配所组成。
（对）6.电力线路按其架设方法可分为架空线路和电缆线路。
（对）7.变配所是配电所的别称。
（错）8.配电所是改变电压的地方。
（错）9.变电所是分配电能的地方。
（错）10.电能最大的用户是同步电动机。
（错）1.2电力系统额定电压（11-20）11电能的质量指标有：a、电压B.频率C.电流D.功率【答案：a，b】12电网额定电压是指线路的额定电压。
（是）13负载的额定电压与线路的额定电压不同。
（错误）14发电机的额定电压高于线路的额定电压（）a．1%b．3%c．5%d．10%[答：C]15变压器原边接线路时额定电压与线路额定电压不同。
（错）16变压器原边接发电机时额定电压与发电机的不同。
（错）17变压器副边接负载时额定电压比负载的高出a、 1%b.3%c.5%d.10%【答案：c】18.变压器二次侧与线路连接时，额定电压高于线路电压a．1%b．3%c．5%d．10%[答：D]19线路的额定电压是指线路首端、末端的平均电压。
（对）20.同一电压线的电压允许偏差一般为±10%。
（错）1.3电力系统的中运方式（21-31）21电力系统的中运方式分为中点接地、中点不接地两大类。
（对）22中点接地系统的可靠性较好。
（错）23中点不接地系统的经济性较差。
（对）24中性点不接地系统包括中性点不接地系统和中性点阻抗接地系统。
（对）25小电流接地方式包括中性点不接地。
（错）26大电流接地方式包括中点接地一种。
（对）27中性点不接地系统发生单相接地时，两个完整相的端部电位上升到线路电压水平。
（右）28中性点经消弧线圈接地的电力系统在单相接地时，其他两相对地电压不会升高到线电压。
《工厂供配电》参考复习资料仅供参考一、填空1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点。
我国220/380V低压配电系统广泛采用中性点运行方式。
2.经济截面是指。
3.雷电过电压的基本形式有，，。
4．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用装置。
5.发电机额定电压规定高于。
当变压器直接与发电机相连时,其一次绕组额定电压应 ,当变压器连接在线路上时,其一次绕组额定电压应。
6.工厂供电系统的过电流保护装置有，，。
7.变配电的任务是。
8.高压线路的接线方式，，。
9.电力负荷按供电的可靠性分为、、。
10.继电保护装置的任务是，当发生发出报警信号，当发生短路故障时。
11.10KV高压变电所由、和组成。
12．常用的气体放电电光源有，和等。
13.电力变压器按相数分有和两大类，工厂变电所常采用。
14.一级负荷中特别重要的负荷，除两个独立电源供电外，尚应增设，并严禁其他负荷接入。
15.隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
16.表示工厂变配电所的电能输送和分配路线的电路图，称为或电路图。
17.年最大负荷Pmax就是。
18. 电气上的“地”或“大地”是指。
19.保护接地的型式有，。
20.接地体就是。
接地线就是。
接地装置就是。
21.低压配电系统按保护接地形式分为，，。
22.并联电容器在供电系统中的装设位置有，，三种方式。
23.低压动力线路按选择，再进行，校验。
24.经济运行方式指。
25.电力系统是由、和组成。
26.常用低压控制电器有、、等。
27．供电质量是指、、。
28.电气装置的接地分为、和三种。
29.高压隔离开关的主要作用是、造成一个，以保护检修人员的。
30.工厂电力线路的导线和电缆截面的选择必须满足下列条件：、、、。
31.电能质量的基本指标是、和，我国采用的工业频率是 HZ。
32.单相设备接于相电压时的等效三相设备容量Pe是。
《工厂供电》第六版习题解答(不全)高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。
由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。
如有错误和不当之处，欢迎批评指正。
目录第一章工厂供电概论习题解答----------------------------------------------第三章工厂的电力负荷及其计算习题解答-------------------------------第四章短路电流计算及变配电所电气设备选择习题解答-------------第五章工厂电力线路及其选择计算习题解答------------------------------第六章工厂供电系统的过电流保护习题解答------------------------------第七章工厂供电系统的二次回路和自动装置习题解答------------------第八章防雷、接地及电气安全习题解答------------------------------------第九章节约用电、计划用电及供电系统的运行维护习题解答---------第一章工厂供电概论习题解答１－１解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV。
变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV。
故变压器Ｔ1的额定电压应为10.5／242kV。
线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV。
线路ＷL2的额定电压应为35kV，因为变压器T2二次侧额定电压为38.5kV，正好比35kV高１０％。
工厂供电第六版答案一、供电安全的必要性对于供电安全来说，主要有两个方面的主要内容，一个方面主要是工厂供电如果做好供电安全以及管理工作的话就能够使得工厂避免遭受到电力方面的意外事故。
另一方面，就是能够将供电方面对社会以及公众所造成的风险降到最低值，供电的安全性要求工厂应当对供电的安全性以及供电的质量做进一步的提升。
但是就目前的状况来看，我国的电力在设备以及管理上来说都有一定的缺陷，这样就会使得整个供电的安全性得不到相应的保证。
同时，因为当前很多的工厂在安全生产方面的设施比较薄弱，工厂的生产现场也时不时有违章的行为发生，这样就会使得工厂的安全以及职工的安全造成很大的隐患，在当前社会中应当如何做好相应的工厂用电安全，就应当做好供电安全的相应管理工作。
二、完善工厂供电管理的对策1、做好设备的基础性工作首先就是工厂工作人员应当对开关的功能以及使用做相应的、定期性的检查，只有这样才会真正做到防微杜渐，其次就是要对开关的选择的时候应当尽力避免选择改造型的开关。
2、采取多种措施加强安全管理的风险控制工厂供电安全管理的主要内容就是对风险的控制，在一个工厂的各个生产环节中都会出现各种不同的风险隐患，这一系列的风险隐患的不定期出现将会对工厂的安全生产管理带来各种各样的安全问题。
因此工厂的管理者应当较为全面的对整个生产过程的各个环节可能出现的风险进行预防控制，同各个环节相关人员一起及时分辨危险源、评估其危险程度、以及采取排除隐患的措施，完善施工的安全操作规范，进而达到对安全管理风险的控制。
3、做好安全性管理工作供电安全上的管理应当尽量做好严格化以及日常化，工厂供电应当做好相应的管理工作。
工厂的领导应当加强供电安全管理上的意识，这也是整个工厂搞好供电方面安全管理工作的基础以及前提，众所周知，要想做好供电安全的管理工作就离不开领导的支持以及重视，除此之外，应加强相应的电力安全监督体系的建设工作，这就要求必须要加强工厂供电工作人员的工作责任心，对工厂供电的供电安全管理工作要做到及时的准确的掌握，并提出相应有效的措施以及建议，只有这样才会使得工厂供电的安全管理工作能够有效地实施。
（1）电压、频率（2）电力线路允许的电压偏差一般为±5%,即整个线路允许有10%的电压损耗。
规定发电机的额定电压高于所供电网额定电压5%。
1-8电由发电机出口送到用户那里，需要经过电网，也就是升压变电设备、线路、降压变电设备、配电设备等，电流在经过上述设施时（特别是线路，当线路比较长时尤其如此），都会产生电压降。
为了便到达用户那里的电压合格（在允许的范围内），所以如此要求。
1-9（1）因为不与发电机相连可能此变压器靠近用户，线路阻抗较低。
（2）变压器二次侧供电线路较长，即高10%；变压器二次侧供电线路不长，即高5%1-16（1）a.中性点直接接地；b.中性点不接地；c.中性点经消弧线圈接地；d.中性点经阻抗接地（3）①中性点接地：单相短路，该相供电中断；中性点不接地：②非故障相对地电压升高到原来相电压的√3倍。
故障相电容电流增大到原来的3倍。
电气设备的绝缘要按线电压来选择。
1-18、a）TC-C系统b）TN-S系统c）TN-C-S系统TC-C系统最为普遍，不适用于对人身安全和抗电磁干扰要求高的场所TN-S系统PE和N全部分开，设备的外露部分可导电部分均接PE线；广泛用于安全要求较高的场所，及对抗电磁干扰要求高的数据处理和精密检测等实验场所TN-C-S系统要求高的场所按TN-S系统接；要求不高场所按TC-C系统接（左）TT系统电源中性点直接接地，所有设备外露可导电部分均各自经PE线单独接地；该系统使用在安全要求及对抗干扰要求高的场所，在国外比较普遍（右）IT系统电源中性点不接地或经约1000欧阻抗接地，所有设备外露可导电部分均各自经PE线单独接地；设备间无电气联系，互相不会发生电磁干扰问题；适用于连续供电要求较高及有易燃易爆危险的场所，如矿山、井下。
2-1（1）三级（2）一级负荷：要求由两路独立电源供电。
而对特别重要的一级负荷，应由两个独立电源供电。
二级负荷：应由两回路供电，两个回路应尽可能引自不同的变压器或母线段。

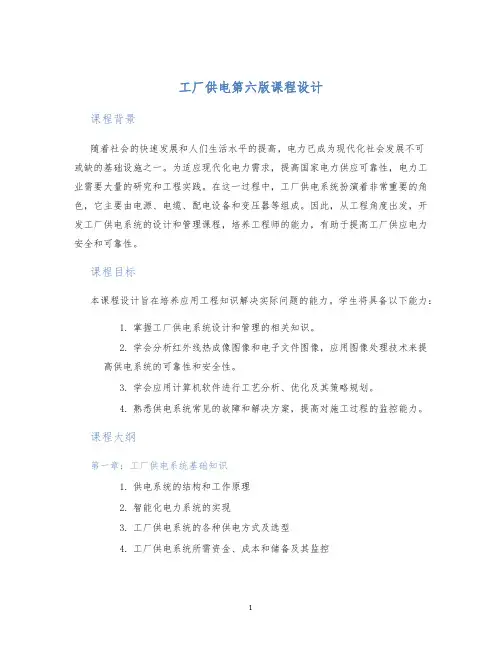

工厂供电第六版课程设计课程背景随着社会的快速发展和人们生活水平的提高，电力已成为现代化社会发展不可或缺的基础设施之一。
为适应现代化电力需求，提高国家电力供应可靠性，电力工业需要大量的研究和工程实践。
在这一过程中，工厂供电系统扮演着非常重要的角色，它主要由电源、电缆、配电设备和变压器等组成。
因此，从工程角度出发，开发工厂供电系统的设计和管理课程，培养工程师的能力，有助于提高工厂供应电力安全和可靠性。
课程目标本课程设计旨在培养应用工程知识解决实际问题的能力。
学生将具备以下能力：1.掌握工厂供电系统设计和管理的相关知识。
2.学会分析红外线热成像图像和电子文件图像，应用图像处理技术来提高供电系统的可靠性和安全性。
3.学会应用计算机软件进行工艺分析、优化及其策略规划。
4.熟悉供电系统常见的故障和解决方案，提高对施工过程的监控能力。
课程大纲第一章：工厂供电系统基础知识1.供电系统的结构和工作原理2.智能化电力系统的实现3.工厂供电系统的各种供电方式及选型4.工厂供电系统所需资金、成本和储备及其监控第二章：工厂供电系统设计1.工厂供电系统设计的基本理念和思想2.工厂供电系统的负荷分析和系统设计3.工厂供电系统设计的应用程序和计算方法4.工程设计中的技术参数及措施等第三章：工厂供电系统建设和管理1.工厂供电系统的现场建设技术2.工厂供电系统现场的主要问题及解决方案3.工厂供电系统的合同管理及建设监督体系4.工厂供电系统的经济、安全和环保管理第四章：工厂供电系统应用技术1.工厂供电系统的开启和维护管理2.红外线热成像技术在供电系统中的应用3.供电系统故障诊断与维修技术4.具有网络管理平台的智能管控技术第五章：课程实践1.工厂供电系统的实地考察和维护2.工厂供电系统的模拟设计3.工厂供电系统的实际应用4.工厂供电系统管理的实践总结本课程设计旨在提供关于工厂供电系统的详细信息。
通过理论和实践相结合的学习方式，培养学生实际解决问题的能力。
工厂供电第六版答案【篇一：工厂供电_刘介才版_课后习题答案】对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如果工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
2、可靠：应满足电能用户对供电可靠性即连续供电的要求。
3、优质：应满足电能用户对电压和频率等质量的要求。
4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。
然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。
动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。
第2章电气系统的设计和安装第1节主电源2.1.1 发电机组2.1.1.1 应配备足以供给本篇第1章1.1.1.3(1)所指全部设备用电的主电源, 且:(1)主电源至少由2台发电机组构成；(2)发电机组的台数和容量, 应能在其中最大一台发电机组停止工作时, 仍能满足供电给浮式装置的生产设备, 同时基本的生活条件也应得到保证, 至少应包括适当的炊事、取暖、食品冷冻、机械通风、卫生和淡水等设备的供电。
2.1.1.2 对交流系统, 当任一台发电机组停止工作时, 其余机组应有足够的储备容量, 以使在相当负载下起动最大一台电动机所导致的较大电压降落, 不会使任何电机失速或设备失效。
2.1.2 变压器2.1.2.1 若变压器构成本节所要求主电源供电系统的必要组成部分时, 则其容量和数量应能在其中任一对绕组停止工作时, 仍能保证对装置安全所必须的设备安全运转所要求的设备供电, 同时最低舒适居住条件也应得到保证。
2.1.2.2 上述主电源用变压器一般应采用干式空气冷却型。
如采用油浸变压器时, 则应符合本篇第1章1.3.1.14的要求。
2.1.3 主配电板的安装2.1.3.1 主配电板的汇流排应至少分成两部分, 平时由隔离开关或其他可拆卸连接件或其他经本社认可的方式加以连接, 并尽可能地将发电机和其他双套设备均分地连至各段汇流排上。
2.1.3.2 主配电板的后方和上方不应有水、油及蒸汽管、油柜及其他液体容器。
若不可避免时, 应有可靠的防护措施。
2.1.3.3 主配电板的前后通道宽度应符合本篇表1.3.1.1要求。
若配电板的结构型式可在前面和侧面进行维护检查和更换部件时, 则允许不设后通道。
2.1.3.4 主配电板前后均应铺有防滑和耐油的绝缘地毯或经绝缘处理的木格栅。
第2节应急电源2.2.1 一般要求2.2.1.1 浮式装置上的应急电源可以如下组成:(1)独立的应急发电机组、变压器和配电板；(2)当应急发电机不能自动起动和在规定时间(如45s)内自动供电时, 应设有能自动接入的临时应急电源。
第2章负荷预测2-1 什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。
与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时；平均负荷和负荷系数。
2-2 什么叫年最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？答：年最大负荷利用小时是指负荷以年最大负荷持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是最大负荷利用小时。
年最大负荷指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现2～3次）30分钟平均功率的最大值，因此年最大负荷有时也称为30分钟最大负荷。
负荷系数是指平均负荷与最大负荷的比值。
2-3 什么叫计算负荷？为什么计算负荷通常采用30min最大负荷？正确确定计算负荷有何意义？答：计算负荷是指导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。
导体通过电流达到稳定温升的时间大约为(3~4，为发热时间常数。
对中小截面的导体，其约为10min左右，故截流倒替约经 30min后达到稳定温升值。
但是，由于较大截面的导体发热时间常数往往大于10min，30min还不能达到稳定温升。
由此可见,计算负荷 Pc实际上与30min最大负荷基本是相当的。
计算负荷是供电设计计算的基本依据。
计算符合的确定是否合理，将直接影响到电气设备和导线电缆的选择是否合理。
计算负荷不能定得太大，否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小，否则选择的电气设备和导线电缆将会长期处于过负荷运行，增加电能损耗，产生过热，导致绝缘体过早老化甚至烧毁。
