工厂供电知识点问答第二章

工厂供电1.1 电力系统的组成要素（1-10）1.电力系统由电厂、电网、用户三部分组成。

（对）2.电力系统由发、变、输、配、用五部分组成。

（对）3.变电，包括升压变电、降压变电。

（对）4.电网的作用是将电能从发电厂从输送、并分配到电能用户。

（对）5.电网由电力线路、变配所组成。

（对）6.电力线路按其架设方法可分为架空线路和电缆线路。

（对）7.变配所是配电所的别称。

（错）8.配电所是改变电压的地方。

（错）9.变电所是分配电能的地方。

（错）10.电能最大的用户是同步电动机。

（错）1.2 电力系统的额定电压（11-20）11电能的质量指标有：A．电压B．频率C．电流D．功率【答案：A，B】12电网额定电压是指线路的额定电压。

（对）13负载的额定电压与线路的额定电压不同。

（错）14发电机的额定电压比线路的额定电压高出（）A．1%B．3%C．5%D．10%【答案：C】15变压器原边接线路时额定电压与线路额定电压不同。

（错）16变压器原边接发电机时额定电压与发电机的不同。

（错）17变压器副边接负载时额定电压比负载的高出A．1%B．3%C．5%D．10%【答案：C】18. 变压器副边接线路时额定电压比线路的高出A．1%B．3%C．5%D．10%【答案：D】19 线路的额定电压是指线路首端、末端的平均电压。

（对）20 同一电压线路一般允许的电压偏差是±10%。

（错）1.3 电力系统的中运方式（21-31）21电力系统的中运方式分为中点接地、中点不接地两大类。

（对）22中点接地系统的可靠性较好。

（错）23中点不接地系统的经济性较差。

（对）24中性点不接地系统包括中点不接地、中点经阻抗接地两种。

（对）25小电流接地方式包括中点不接地一种。

（错）26大电流接地方式包括中点接地一种。

（对）27中点不接地系统发生单相接地时，两个完好相的首端电位都升高到线电压水平。

（对）28中性点经消弧线圈接地的电力系统在单相接地时，其他两相对地电压不会升高到线电压。

第二章—11、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求?一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。

双电源供电，必要时增设应急电源。

二级负荷：是断供电，在政治、经济上造成较大损失者。

双电源供电，当负荷较小时可以专线供电。

三级负荷：不属于一、二级的负荷。

对供电电源无特殊要求。

2、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性?工作制分三类：（1）连续工作制，（2）断续周期工作制，（3）短时工作制负荷持续率：负荷持续率为一个工作周期内工作时间与工作周期的百分比值，负荷持续率表征断续周期工作制的设备的工作特性。

%100⨯=Tt3、什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷P max (或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。

年度最大负荷max P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P 30年平均负荷P av 就是电力负荷在一定时间t 内平均消耗的功率，也就是电力负荷在该时间t 内消耗的电能W t 除以时间t 的值。

负荷系数又叫负荷率，它是用电负荷的平均负荷P v 与其最大负荷P max 的比值。

4、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于哪些场合?计算负荷的方法：需要系数法：确定计算负荷的基本方法,常用。

二项式法：设备台数少，容量差别悬殊时采用。

5、什么叫尖峰电流?尖峰电流的计算有什么用途?尖峰电流pk I 是指持续时间1-2S 的短时最大负荷电流（电动机起动时出现）。

尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。

计算题1、已知某机修车间的金属切削机床组，拥有380V 的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。

工厂供电(第二章)习题工厂供电第二章第章工厂的电力负荷及其计算2019/3/301第一节工厂的电力负荷与负荷曲线 第二节三相用电设备组计算负荷的确定第三节单相用电设备组计算负荷的确定 第四节工厂的计算负荷及年耗电量的计算 第五节尖峰电流及其计算2019/3/302第一节工厂的电力负荷与负荷曲线一、工厂电力负荷的分级及其对供电电源的要求电力负荷又称电力负载 一是指耗用电能的用电设备或用户，重要负荷、一般负荷、动力负荷、照明负荷等。

另一是指用电设备或用户耗用的功率或电流大小，轻负荷（轻载）、重负荷（重载）、空负荷（空载）、满负荷（满载）等。

2019/3/30 3(一) 工厂电力负荷的分级(1) 一级负荷中断供电将造成人身伤亡者，或者中断供电将在政治、经济上造成重大损失者。

当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所不允许中断供电的负荷，应视为特别重要的负荷。

(2) 二级负荷中断供电将在政治、经济上造成较大损失者。

(3) 三级负荷一般电力负荷，所有不属于上述一、二级负荷者均属三级负荷。

2019/3/304(二) 各级电力负荷对供电电源的要求 (1) 一级负荷对供电电源的要求由两路电源供电，当其中一路电源发生故障时，另一路电源应不致同时受到损坏。

特别重要的负荷，除上述两路电源外，还必须增设应急电源。

严禁将其他负荷接入应急供电系统。

常用的应急电源有：1) ) 独立于正常电源的发电机组；2) )供电网络中独立于正常电源的专门供电线路；3) 蓄电池；4) 干电池。

2019/3/30 5(2) 二级负荷对供电电源的要求由两回路供电，供电变压器也应有两台，但这两台变压器不一定在同一变电所。

(3) 三级负荷对供电电源的要求对供电电源无特殊要求。

二、工厂用电设备的工作制(1) 连续工作制设备如通风机、水泵、空气压缩机和照明灯等。

(2) ( ) 短时工作制设备如机床上的某些辅助电动机（例如进给电动机）。

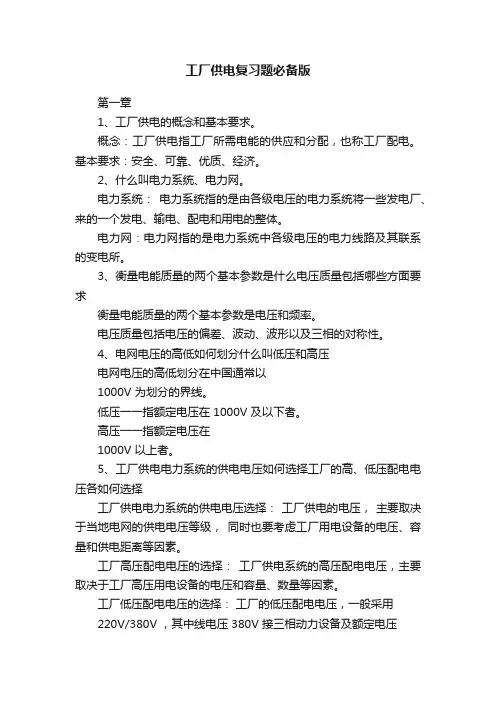

工厂供电复习题必备版第一章1、工厂供电的概念和基本要求。

概念：工厂供电指工厂所需电能的供应和分配，也称工厂配电。

基本要求：安全、可靠、优质、经济。

2、什么叫电力系统、电力网。

电力系统：电力系统指的是由各级电压的电力系统将一些发电厂、来的一个发电、输电、配电和用电的整体。

电力网：电力网指的是电力系统中各级电压的电力线路及其联系的变电所。

3、衡量电能质量的两个基本参数是什么电压质量包括哪些方面要求衡量电能质量的两个基本参数是电压和频率。

电压质量包括电压的偏差、波动、波形以及三相的对称性。

4、电网电压的高低如何划分什么叫低压和高压电网电压的高低划分在中国通常以1000V 为划分的界线。

低压一一指额定电压在 1000V 及以下者。

高压一一指额定电压在1000V 以上者。

5、工厂供电电力系统的供电电压如何选择工厂的高、低压配电电压各如何选择工厂供电电力系统的供电电压选择：工厂供电的电压，主要取决于当地电网的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。

工厂高压配电电压的选择：工厂供电系统的高压配电电压，主要取决于工厂高压用电设备的电压和容量、数量等因素。

工厂低压配电电压的选择：工厂的低压配电电压，一般采用220V/380V ，其中线电压 380V 接三相动力设备及额定电压为380V 的单相用电设备，相电压220V 接额定电压为220V 的照明灯具和其他单相用电设备。

但某些场合宜采用 660V 甚至1140V 作为低压配电电压，例如矿井下，因负荷中心往往离变电所较远，所以为保证负荷端的电压水平而采用工厂供电复习题变电所和电力用户联系起660V 甚至1140V 电压配电。

6、三相交流电力系统的电源中性点有哪三种运行方式中性点不接地系统与直接接地系统在发生单相接地故障时各有什么特点运行方式：电源中性点不接地、中性点经阻抗接地、中性点直接接地。

特点：中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号地电容电流为正常运行时相线对地电容电流的 3 倍。

第一章1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。

如果工厂供电突然中断，则对工业生产可能造成严重的后果。

例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。

2、可靠：应满足电能用户对供电可靠性即连续供电的要求。

3、优质：应满足电能用户对电压和频率等质量的要求。

4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。

2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。

配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。

高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。

然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。

3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。

电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。

动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。

第2章负荷预测2-1 什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。

负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。

与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时；平均负荷和负荷系数。

2-2 什么叫年最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？答：年最大负荷利用小时是指负荷以年最大负荷持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是最大负荷利用小时。

年最大负荷指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现2～3次）30分钟平均功率的最大值，因此年最大负荷有时也称为30分钟最大负荷。

负荷系数是指平均负荷与最大负荷的比值。

2-3 什么叫计算负荷？为什么计算负荷通常采用30min最大负荷？正确确定计算负荷有何意义？答：计算负荷是指导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。

导体通过电流达到稳定温升的时间大约为(3~4，为发热时间常数。

对中小截面的导体，其约为10min左右，故截流倒替约经 30min后达到稳定温升值。

但是，由于较大截面的导体发热时间常数往往大于10min，30min还不能达到稳定温升。

由此可见,计算负荷 Pc实际上与30min最大负荷基本是相当的。

计算负荷是供电设计计算的基本依据。

计算符合的确定是否合理，将直接影响到电气设备和导线电缆的选择是否合理。

计算负荷不能定得太大，否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小，否则选择的电气设备和导线电缆将会长期处于过负荷运行，增加电能损耗，产生过热，导致绝缘体过早老化甚至烧毁。

《工厂供电》学习重点第一章概述1、对供电系统的基本要求；2、典型供电系统的组成及电能输送过程；具有总降压变电所的供电系统s具有高压配电所的供电系统只有车间变电所的供电系统3、衡量电能质量的两个基本参数；4、电网、电力变压器、发电机的额定电压的确定（p12表1-1，p36习题1-1，1-2）；5、电源中性点的运行方式及其适用的电压等级；6、中性点不接地系统发生单相接地故障的结论；7、低压配电系统的接地形式；8、TN-S，TN-C，TN-C-S，TT系统保护接地的接线图，TN-S，TN-C，TN-C-S各自的特点及适用场合，各系统之间的比较。

第二章电力负荷1、用电负荷的分级以及对供电电源的要求；3、掌握用需要系数法确定计算负荷（注意：备用设备容量不考虑；断续周期工作制的设备容量如何确定p44）；4、几种常用的功率因数及其用途；5、掌握无功补偿容量的确定及补偿后负荷的计算；6、并联电容器的接线，无功补偿装置的装设位置，三种补偿方式的补偿范围及其优缺点。

第三章短路电流及其计算1、短路的形式；2、用标么值法计算短路电流；基准值的选取，各主要元件电抗标么值，三相短路电流，短路冲击电流和三相短路容量的计算。

3、一般电器短路电流的动、热稳定度的校验。

第四章变配电所及其一次系统1、几种常用的灭弧方法；2、熟悉高压一次设备（QF、QS 、QL、FU）的图形文字符号、作用、特点。

3、高压一次设备的选择校验项目（表4-1）；4、高压断路器的选择及校验；4、10/0.4kV配电变压器的常用联接组别及Dyn11的优点;5、变压器的台数与容量的选择条件及计算；6、电流（压）互感器的变比，使用注意事项，常用接线方式的特点及适用场合（会画接线图）;7、变配电所的送电及停电操作（断路器及隔离开关的操作顺序）p186-187。

第五章电力线路1、高、低压配电线路的接线方式及其特点；2、电缆，架空线路，车间（室内）绝缘电线的结构特点；3、导线与电缆截面的选择。

第一章概述习题解答：1-1 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。

1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。

1-6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。

第一章概述习题解答：1-1 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。

1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将 35kV ～ 110kV 的外部供电电源电压降为 6 ～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6 ～ 10kV 电压，再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。

电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。

工厂供电题库二．判断题（正确打√，错误打×）1、变电所与配电所的区别是变电所有变换电压的功能。

（）答案：√解析：变电所担负着从电力系统受电，变压，然后配电的任务。

配电所担负着从电力系统受电，然后直接配电的任务。

变配电所是工厂供电系统的枢纽，在工厂中占有特殊重要的地位。

难易程度：易知识点：工厂变配电所的任务和类型2、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。

（）答案：×解析：1)短时工作制设备在恒定负荷下运行的时间短（短于达到热平衡所需的时间），而停歇时间长（长到足以使设备温度冷却到周围介质的温度），如机床上的某些辅助电动机（例如进给电动机）、控制闸门的电动机等。

2)断续周期工作制设备周期性地时而工作，时而停歇，如此反复运行，而工作周期一般不超过10min，无论工作或停歇，均不足以使设备达到热平衡，如电焊机和吊车电动机等。

设备在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是断续周期工作制设备难易程度：中等知识点：工厂用电设备的工作制3、工厂供电系统运行的实际负荷并不等于所有用电设备额定功率之和。

（）答案：√解析：工厂供电系统运行的实际负荷不等于所有用电设备额定功率之和。

难易程度：易知识点：工厂的电力负荷与负荷曲线4、对于只接单台电动机或电焊机的支线，其尖峰电流不等于其起动电流。

（）答案：×解析：单台用电设备的尖峰电流就是其启动电流（starting current），因此尖峰电流为I pk=I st=K st I N难易程度：易知识点：尖峰电流及其计算5、在三相系统中，三相短路在中性点直接接地系统中发生的概率最高。

（）答案：×解析：三相短路属于对称性短路，其他形式短路均为不对称短路；发生单相短路的可能性最大，而发生三相短路的可能性最小。

远离电源的工厂供电系统中，三相短路电流最大，造成的危害也最为严重。

难易程度：易知识点：短路的原因、后果和形式6、熔断器的文字符号是FU，低压断路器的文字符号是QK。

井冈山大学教师授课教案课程名称：工厂供电2012 年至2013 年第 1 学期第次课班级： 10电气1班编制日期：20 12 年 9 月 18 日授课教师：宗政勇授课日期：20年月日－、工厂电力负荷的分级及其对供电电源的要求电力负荷又称电力负载，有两种含义：一是指耗用电能的用电设备或用户，如说重要负荷、一般负荷、动力负荷、照明负荷等。

另一是指用电设备或用户耗用的功率或电流大小，如说轻负荷（轻载）、重负荷（重载）、空负荷（空载）、满负荷（满载）等。

（－）工厂电力负荷的分级工厂的电力负荷，根据其对供电可靠性的要求及中断供电造成的损失或影响的程度分为三级：（1）一级负荷（2）二级负荷（3）三级负荷（二）各级电力负荷对供电电源的要求二、工厂用电设备的工作制工厂的用电设备，按其工作制（duty－type）分以下三类：（1）连续工作制（2）短时工作制（3）断续周期工作制断续周期工作制的设备，可用“负荷持续率”来表示其工作特征。

负荷持续率为一个工作周期内工作时间与工作周期的百分比值，用ε表示，即（2－1）式中，T为工作周期；t为工作周期内的工作时间；t为工作周期内的停歇时间。

四、与负荷曲线和负荷计算有关的物理量 1、年最大负荷和年最大负荷利用小时（1）年最大负荷 年最大负荷P max ，就是全年中负荷最大的工作班内消耗电能最大的半小时的平均功率。

因此年最大负荷也称为半小时最大负荷P 30。

（2）年最大负荷利用小时 年最大负荷利用小时T max ，是一个假想时间，在此时间内，电力负荷按年最大负荷P max （或P 30）持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能，如图2～4所示。

年最大负荷利用小时为2．平均负荷和负荷系数（1）平均负荷（average load）平均负荷Pav，就是电力负荷在一定时间t内平均消耗的功率，也就是电力负荷在该时间t内消耗的电能Wt，除以时间t的值，即年平均负荷Pav 的说明如图2-5所示。

1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1 WL2的额定电压?解：1.变压器T1的一次侧额定电压：应与发电机G的额定电压相同，即为10.5 kV。

变压器T 1的二次侧额定电压应比线路WL 1末端变压器T 2的一次额定电压高10%,即为242kV。

因此变压器T 1的额定电压应为10.5 /242 k Vo2. 线路WL 1的额定电压：应与变压器T 2的一次额定电压相同，即为220k V3. 线路WL 2的额定电压：应为35k V,因为变压器T 2二次侧额定电压为38.5 k V,正好比35 k V高10%o解：1.发电机G的额定电压应比 6 k V线路额定电压高5%,因此发电机G的额定电压应为 6.3 k Vo2. 变压器T 1的额定电压：一次额定电压应与发电机G的额定电压相同，因此其一次额定电压应为6 k V oT 1的二次额定电压应比220/380V线路额定电压高10%，因此其二次额定电压应为0.4 k V。

因此变压器T 1的额定电压应为6/0.4 k V o3. 变压器T 2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为 6.3 k V oT 2的二次额定电压应比110k V电网电压高10%，即其二次额定电压应为121 k V。

因此变压器T 2 的额定电压应为 6.3 /121 k V o4. 变压器T 3的额定电压：其一次额定电压应与110k V线路的额定电压相同，即其一次额定电压应为110 k V oT 3的二次额定电压应比10k V电压高10%，即其二次额定电压应为11 k V o因此变压器T 3的额定电压应为110/ 11 k Vo第二章习题解答2-1 已知某机修车间的金属切削机床组，拥有额定电压380V的三相电动机15kW1台，11kW3台，7.5kW8台,4kW15台,其他更小容量电动机容量共35kW试分别用需要系数法和二项式法计算其F30、Q30、S30和I30。

工厂供电题库和答案_分章节第一章绪论一、填空题1、工厂供电的基本要求：安全、可靠、优质、经济。

2、发电厂按其所利用的能源不同，主要分为水力发电、火力发电、和核能发电。

3、电力系统的中性点运行方式：有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。

4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。

5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电气设备的端电压与额定电压之差二、选择题，每题3分，共15分。

1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（ C ）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（ B ）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率 B．电压和电流C．有功损耗与无功损耗 D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。

第二章—11、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求? 一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。

双电源供电，必要时增设应急电源。

二级负荷：是断供电，在政治、经济上造成较大损失者。

双电源供电，当负荷较小时可以专线供电。

三级负荷：不属于一、二级的负荷。

对供电电源无特殊要求。

2、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性? 工作制分三类：（1）连续工作制，（2）断续周期工作制，（3） 短时工作制 负荷持续率：负荷持续率为一个工作周期内工作时间与工作周期的百分比值，负荷持续率表征断续周期工作制的设备的工作特性。

%100⨯=T tε3、什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷P max (或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。

年度最大负荷max P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P 30年平均负荷P av 就是电力负荷在一定时间t 内平均消耗的功率，也就是电力负荷在该时间t 内消耗的电能W t 除以时间t 的值。

负荷系数又叫负荷率，它是用电负荷的平均负荷P v 与其最大负荷P max 的比值。

4、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于哪些场合? 计算负荷的方法 ：需要系数法 ：确定计算负荷的基本方法,常用。

二项式法：设备台数少，容量差别悬殊时采用。

5、什么叫尖峰电流?尖峰电流的计算有什么用途?尖峰电流pk I 是指持续时间1-2S 的短时最大负荷电流（电动机起动时出现）。

尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。

计算题1、已知某机修车间的金属切削机床组，拥有380V 的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。

第一章1、工厂供电对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小(除电化等工业外)，其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。

如果工厂供电突然中断，则对工业生产可能造成严重的后果。

例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。

基本要求：1、安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。

2、可靠：应满足电能用户对供电可靠性即连续供电的要求。

3、优质：应满足电能用户对电压和频率等质量的要求。

4、经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。

2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。

配电所的任务是接受电能和分配电能，不改变电压；而变电所的任务是接受电能、变换电压和分配电能。

高压深入负荷中心的直配方式，可以省去一级中间变压，简化了供电系统接线，节约投资和有色金属，降低了电能损耗和电压损耗，提高了供电质量。

然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定，否则不宜采用。

3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。

电网：电力系统中各级电压的电力线路及其联系的变电所，称为电力网或电网。

动力系统：电力系统加上发电厂的动力部分及其热能系统和热能用户，就称为动力系统。

第一章绪论1.电力系统(就是包括不一样类型旳发电机，配电装置，输、配电线路，升压及降压变电所和顾客，他们构成一种整体，对电能进行不间断旳生产和分派)2.提高输电电压旳意义（将增大送电送容量和距离，节省有色金属，减少线路造价，减少电压损耗，提高电压质量，减少送电线路功率及能量损耗。

）3.电网旳额定电压旳规定及有关计算（重点）（1.发电机旳额定电压比电网电压高5%便是为了赔偿电网上旳电压损失。

2.变压器旳二次额定电压比电网和用电设备旳额定电压高10%。

）4.决定工厂顾客供电质量旳指标（电压、频率、可靠性）5.根据对供电可靠性旳规定，用电负荷旳三个级别（1.一级负荷：导致人身伤亡。

将在政治、经济上导致重大损失者、将影响有重大政治。

经济意义旳用电单位旳正常工作者）二级负荷：将在政治、经济上导致较大损失者。

将影响重要用电单位旳正常工作者。

三级负荷：不属于一级和二级负荷者)第二章负荷计算1.计算负荷（计算负荷是根据已知旳工厂旳用电设备安装容量确定旳、预期不变旳最大假想负荷）2.用电设备旳工作制（1.持续运行工作制2.短时运行工作制3.断续周期工作制）3.需要系数法求计算负荷（重点）4.附加系数法求计算负荷5.变压器旳功率损耗6.按经济电流密度选择导线旳截面积第三章工厂供电系统1.工厂供电系统构成(总降压变电所、配电所、车间变电所、高压用电设备)2.理解工厂供电系统旳技术经济指标（可靠性；电能质量；运行、维护及修理旳以便机灵过程度；自动化程度；建筑设施旳寿命；占地面积；新型设备旳运用）3.工厂厂区供电电压、工厂厂区高压配电电压、1000V如下配电电压旳选择p324.变电所、配电所、总降压变电所位置旳选择原则（总降压变电所旳位置应尽量靠近负荷中心。

同步还要考虑电源旳进线方向）5.理解变压器具有过负荷潜力旳原因(1.变压器在运行时，负荷不也许保持恒定不变，在昼夜24h中，诸多时间低于，甚至远远低于变压器旳额定容量值。
