高铁信号设备联调联试

浅谈高速铁路信号设备联调联试【摘要】：铁路信号设备的联调联试是保证系统质量与安全的关键环节。

文章结合我国高速铁路信号设备联调联试的现状，浅谈我国目前高速铁路信号系统联调联试的基本内容、易出现的问题以及解决方法和测试过程，对联调联试技术的实践具有重要意义。

【关键词】：高速铁路信号；联调联试；技术实践中图分类号： u238 文献标识码： a 文章编号：引言中国高速铁路信号系统由车站联锁系统、ctc系统、列车运行自动控制系统和微机监测系统等组成，是一个由硬件系统、软件系统、安全数据网和庞大的基础数据构成的复杂系统。

我国高速铁路信号系统开通运营前，采用试验列车或综合检测列车，在实际运行状态下对高速铁路信号系统的总体功能、安全性需求以及系统间匹配关系进行的综合测试、调整与优化的过程，即信号系统联调联试。

一、我国高速铁路信号系统联调联试的现状和基本内容1、我国高速铁路信号联调联试的现状联调联试阶段是高速铁路开通运营前的必经阶段，近几年通过对沪宁、沪杭和京沪高铁上海段高速铁路信号设备的联调联试，我们主要完成以下几个重要目标：(1)测试信号系统内各子系统间的数据、室内数据与室外设备、信号配置数据与其他专业数据包括速度数据等，以确认它们之间是否保持一致。

(2)按照系统集成方案和设计方案对整个设备系统的功能进行比较完备的测试，不仅可以发现并纠正系统数据设备和集成方案方面的错误，还可以调整和优化信号系统内部以及它与外部系统之间的接口关系。

(3)通过模拟各种可能发生事故的外部和内部条件进行安全方面的测试，总结真实故障发生的频率和概率、对现场的运营维护，以提高现场设施的安全性。

2、我国高速铁路信号联调联试的基本内容我国高速铁路信号联调联试的基本内容有信号设备状态检测、ctcs-2级列控系统功能测试、ctcs-3级列控系统功能测试、ctc系统测试、车站联锁系统相关功能测试。

其中，信号设备状态检测是运行前对高速铁路信号轨旁的设备设施进行的动态检测。

中国铁路总公司高速铁路联调联试及运行试验实施细则第一章总则第一条为规范和加强高速铁路联调联试及运行试验组织管理，根据《高速铁路竣工验收办法》和中国铁路总公司(以下简称总公司)相关规定，制定本细则。

第二条本细则适用于总公司负责管理的新建高速铁路。

总公司负责管理的其他新建铁路项目需要进行验证性综合调试和动态检测的，可参照执行。

第三条联调联试及运行试验是动态验收的主要内容，联调联试实施过程中进行动态检测O 联调联试及运行试验组织实施必须严格履行程序，坚持标准，保证质量，确保安全。

第四条在总公司协调指导下，联调联试及运行试验由铁路局组织实施，建设单位、检测测试单位及其他参试单位应按照各自职责做好有关工作。

第五条建设单位应在联调联试开始6 个月前，就联调联试及运行试验的工作组织和检测测试，分别与铁路局和检测测试单位达成委托意向，并在联调联试开始前签订协议。

第二章联调联试及运行试验组织第六条总公司成立高速铁路联调联试及运行试验协调组(以下简称总公司协调组)，由总公司总工程师任组长，工程管理中心、运输局负责人为副组长，计划统计、财务、科技管理、建设管理部，安全监督管理局，铁路公安局，鉴定中心等部门和单位的负责人参加，统一协调高速铁路联调联试及运行试验工作。

总公司协调组办公室设在工程管理中心。

第七条在总公司协调组领导下，工程管理中心负责牵头协调指导联调联试工作和运行试验期间的各专业复测、补测，运输局负责牵头协调指导运行试验工作和联调联试期间的行车组织。

第八条铁路局动态验收领导小组负责联调联试及运行试验工作，协调解决现场试验中的重大问题。

动态验收领导小组下设现场指挥部，具体负责联调联试及运行试验的日常组织实施。

第九条现场指挥部总指挥由铁路局分管领导担任(联调联试期间的工作由铁路局总工程师或分管副局长牵头组织，运行试验期间的工作原则上由铁路局分管运输的副局长牵头组织) ，副总指挥由建设单位和检测测试单位分管领导担任。

高速铁路联调联试People need independence to be free. October 2, 2022本项目联调联试在完成对基础工程、站后专业及站房等系统的静态验收、确认具备条件后组织实施,通过对综合系统进行实车验证,使整体系统达到设计要求;联调联试及运行试验开始时间年月日,结束时间年月日;联合调试是本工程的一个重要阶段,安排调试期为天;采取综合试验、各系统的测试、施工质量的检查等综合手段,来检查各子系统及接口,尤其是轮轨系统、弓网系统、综合调度系统、安全监控系统,能否满足系统的完整性、先进性、安全性、可靠性的要求,并根据综合试验发现的问题进行系统整改、完善,使其满足运行的要求;1、轨道设备调试1审核轨道电路在各种工况下是否满足信号要求;2对钢轨的焊接接头进行探伤,以防钢轨焊接接头结构破坏;3对轨道的平顺性检测且需要进行调试,包括轨距、轨向、高低和水平等平顺性指标等;4对无缝线路不均匀爬行和锁定轨温变化在合适轨温进行应力放散试验;5调试道岔转辙部分的整体协调作业等各部件的运转;6胶结绝缘轨的绝缘性能测试;7由于气候变化或外力作用引起的轨道参数、性能变化试验;2、动车段所设备调试1动车组检修设备安装经检验合格后,必须进行试运转,一般中小型单体设备,可以只进行单机试车后即可交付生产,复杂的、大型的关键设备、生产流水线等,必须进行单机、联动、负载等试运;2风、油等管路安装后,必须进行水压试验,审核管道安装完毕所进行的水压试验、灌水试验和系统冲洗是否符合设计和施工规范要求3动车段所运用整备、维修系统的运转状况;4动车段所检修管理信息系统的运转状况;3、给排水设备调试集中控制系统调试、污水处理系统调试;4、信号设备调试1专业内调试对列车运行控制子系统、车站联锁子系统、行车调度子系统、信号集中监测各子系统进行静态调试,提出调试大纲和实施细则,确定各项测试及联合调试的项目、内容和目标;2专业间联调列车运行控制系统地面控制中心与中继站之间、中继站与中继站之间的通信接口调试;列车运行控制系统地面控制中心与无线通信系统地面设备间的接口调试;列车运行控制系统车载设备与动车组人机界面、制动系统及其他车载设备之间的静态调试;行车调度指挥子系统车站设备与车站局域网其他系统防灾安全监控车站设备、旅客向导车站设备等间的接口调试;与列车运行控制子系统地面设备相关的其他专业设备间静态或模拟动态调试,例如：分相点、防灾监控设备、轴温检测系统等;3整体调试以列控系统为核心的系统动车调试验证系统的安全性、可靠性及功能和通过能力达到设计要求,动车调试车载设备测试验证的重点内容为无限速要求下列车的正常运行、限速条件下运行机车的显示、出站信号机的接近和通过、进站信号机的接近和通过、闭塞分区末端的接近和通过、超速情况下常用制动的触发、超速情况下紧急制动的触发等;动车调试地面设备重点验证进路的建立和取消、限速的建立和取消、模式转换、上、下行线转换等;整体调试过程中重点验证列车运行控制子系统与本专业其他子系统以及其他专业系统间接口功能的正确、准确、可靠、安全;5、通信系统调试1专业内调试1 光传输及接入系统调试主要内容：SDH光接口测试、抖动测试、误码测试、保护功能测试、接口测试,音频二线/四线接口测试,以太网透传功能测试、汇聚功能测试、二层交换功能测试、以太环网功能测试,时钟测试,网管功能验证等,光传输及接入系统进行系统调试合格后,具备为其他业务系统提供正常通信通道能力,为各系统间的联合调试创造条件;2 电话交换系统调试内容：传输特性测试、可靠性验证、接续故障率测试、系统功能测试、忙时呼叫尝试次数BHCA和内部过负荷控制测试、维护管理功能测试、话务员坐席功能测试、信号方式技术指标测试、接口测试等;在电话交换系统调试合格后,与光传输及接入系统调试相结合,完成通过光传输及接入系统实现的车站自动电话功能测试,以保证公务通信的正常通信;3专用调度通信系统调试内容：数字专用调度主系统功能试验：数字通道迂回功能、通话方式切换功能、话路电平调节功能、主备用控制倒换功能、网管监控功能、备用通道通话功能、音量调节功能、调度台全呼、组呼功能、主系统录音功能、数字通路旁路功能等;数字专用调度分系统功能试验包括录音功能、音量加减功能、单呼键、组呼键、全呼键功能、会议键功能、接受维护和监控功能等;在传输及接入系统进行系统调试合格后,进行专用调度通信系统调试,同时与GSM-R系统测试相结合,完成该系统的调试工作;4数据通信系统调试内容：路由功能测试、汇聚功能测试、二层、三层交换功能测试、以太环网功能测试;时钟测试;网管功能验证等;在传输及接入系统进行系统调试合格后,进行数据通信系统调试,同时与综合调度、防灾、客运信息系统等系统调试相结合,完成该系统的调试工作;5电源及环境监控系统调试内容：网络接口模块的通信协议、数据传输格式及速率、数据采集和控制装置与监控对象间测试、系统监控软件测试、系统功能测试等;在传输及接入系统进行系统调试合格后,进行电源及环境监控系统调试;6光纤监测系统调试内容：网络接口模块的通信协议、数据传输格式及速率、光功率测试、系统监控软件测试、系统功能测试等;在传输及接入系统进行系统调试合格后,进行光纤监测系统调试;7会议电视系统调试内容：编解码器传输性能测试、会议电视系统基本功能测试、监测管理系统功能测试等;在传输及接入系统进行系统调试合格后,进行会议电视系统调试;8通信综合网管系统调试内容：故障告警功能测试、设备资源管理功能测试等;在传输及接入系统、光纤监测系统、会议电视系统、电源及环境监控系统、数据通信系统、专用调度通信系统、电话交换系统、GSM-R系统等进行系统调试合格后,进行通信综合网管系统调试;9应急通信系统调试内容：话音业务测试、静止图像传输功能测试、动态图像传输功能测试、网管功能测试等;在传输及接入系统进行系统调试合格后,应急通信系统调试;10无线通信系统调试内容：通过电磁环境测试,确定合理的频率配置,保证基站工作的频率不存在干扰;对基站的发射功率、接收电平、馈缆驻波比进行测试,填写测试报告,确保设备安装合格;通过现场场强测试,确认弱场区位置,对弱场区进行补强,保证移动通信系统覆盖了沿线;2专业系统间调试1与牵引变电专业配合完成牵引变电远动系统联合调试;2与电力专业配合完成电力远动系统联合调试;3与信号专业配合完成列控监测、集中监测等联合调试;在光纤通道测试完成后,与信号专业配合完成列控系统联合调试;4与综合调度专业配合完成综合调度各系统联合调试;5与防灾专业配合完成防灾监测各子系统联合调试;6与信号系统进行无线车次号校核业务,和地面、动车间的列控信息传送、无线语音业务的联合调试;6、综合调度管理及信息系统调试1综合布线系统测试进行线缆测试,包括线缆的连通性、串扰、回路电阻、信噪比等;进行联机测试,选取若干工作站,进行实际的联网测试等;2网络系统联调在每一子网中随机选取2台机器或设备,进行Ping和Telnet测试;对每一对子网测试联通性,即从2个子网中随机选取2台机器或设备,进行Ping和Telnet测试;3综合调度软件系统联调系统总体功能、各子系统功能\与相关系统系统间的信息交换内容、方式准确度;故障排除、系统恢复、响应速度等系统性能测试;综合调度中心骨干网数据库系统联调、综合调度中心数据存储系统联调、计划调度子系统联调、列车运行调度子系统联调、供电调度子系统联调、动车底调度子系统联调、综合维修调度子系统联调、旅客服务调度子系统联调、防灾安全监控子系统联调、系统统调;同时还包括综合调度系统与相关局、分局调度系统之间的联调;4客运管理信息软件系统联调中心级客运管理系统集成平台联调、车站级客运管理信息系统集成平台联调、车站级通告显示子系统联调、电视监视子系统联调、时钟子系统联调;AFC中心级系统联调、车站级系统联调、与既有电子预售票系统的联调,中心级与车站级系统之间的联调测试;5企业管理信息软件系统联调中心级据库系统联调;中心级数据存储系统联调;中心级各应用系统综合办公、财务、公安、门户网站、呼叫中心联调,车站级用户端系统联调;中心级与车站级之间的联调测试;6电源系统联调交流输入配电部分测试、交流输出配电部分测试、UPS主机系统联调、蓄电池组测试、UPS电源系统联调;7接地及防雷系统测试8系统间的联合调试系统间联调包括综合调度系统与客运管理信息系统之间的联调、综合调度系统与企业管理信息系统之间的联调、客运管理信息系统与企业管理信息系统之间的联调;7、防灾安全监控系统设备调试综合布线系统、网络系统、电源、接地系统部分测试及联调;8、电力及牵引供电系统调试1牵引变电主要包括电力监控系统调试、变电所综合自动化系统调试及调度中心与被控站联调、电力监控系统与综合控制系统联调等;1专业内部的联调牵引变电所、开闭所、分区所、AT所等所内设备的测试;牵引变电所、开闭所、分区所、AT所等各所内设备之间的联调;2 专业之间的联调高速动车组负荷特性对牵引供电系统的影响试验;地震防灾系统的试验;综合接地系统的联合调试;SCADA系统调度端与被控端主要测试SCADA系统与通信通道之间接口的正确性;2接触网设备接触网设备的检测和电气设备试验;综合接地系统的联合调试;接触网悬挂的平顺度等的静态特性测试、安全参数测试及弓网系统的动态测试;接触网导线抬升量的测试;接触网导线弯曲应力和振动加速度测试;高速动车组电磁辐射特性试验;高速动车组弓网噪声试验;高速动车组自动过分相试验;3电力电力专业内部联调及全线联调,系统内部联调包括电力远动系统调试、配电所综合自动化系统调试等;配电所综合自动化系统调试包括配电所微机保护的实验等。

高速铁路调联试是高速铁路建设和开通运营准备的重要环节，为高速铁路顺利开通运营提供坚实的技术支撑。

自2008年开始，铁道部已组织完成京津城际、武广、郑西、沪宁、沪杭等17条高速铁路联调联试。

高速铁路联调联试是一项庞大、复杂的系统工程，涉及专业多，包括工务工程、牵引和电力供电、通信信号、运营调度、客运服务、动车组等所有专业；涉及单位广，包括设计、建设、运营、施工、科研、高校、咨询、系统集成、设备厂商等众多单位，例如武广高速铁路共有50余家单位参与联调联试工作；历时时间长，从联调联试准备阶段到实施完成，一般要经过数月时间，例如武广高速铁路联调联试自2009年1月3日开始，到2009年12月24日结束，历时近12个月；试验测试与系统调整优化工作并行开展，相互交叉。

为确保联调联试工作安全、高效、有序推进，必须对联调联试大纲编制、前提条件、实施过程、报告总结等关键环节进行有效控制。

1 大纲编制科学合理的联调联试大纲是开展各项联调联试工作的基础。

大纲编制必须做到：联调联试项目及内容齐全，测试方案与方法可行，能够对全线各系统状态、功能及系统间的接口关系和整体系统性能进行充分的检测试验；采用的评判标准能够对列车运行的安全性、平稳性、舒适性进行验证，对各系统、整体系统的安全性、功能、性能进行评价；现场组织机构方案完善、分工明确，能够保证联调联试的顺利实施。

在大纲编制中，测高速铁路联调联试关键环节控制汤奇志：铁道部运输局客运专线技术部，调研员，副研究员，北京，100844摘 要：结合京津城际、武广、郑西等17条高速铁路联调联试特点和实施经验，对高速铁路联调联试大纲编制、前提条件、实施过程、报告总结等关键环节的有效控制进行研究分析。

关键词：高速铁路；联调联试；关键环节；控制联高速铁路联调联试关键环节控制 汤奇志试项目和内容、评价标准与地面测点选择是关键内容。

1.1 测试项目和内容为保证高速铁路联调联试科学合理，应根据高速铁路工程共性和各项目的自身特点，对具体项目联调联试测试项目和内容不断调整和优化，满足高速铁路联调联试工作需要。

高速铁路联调联试组织管理难点及解决方案孙爱中（中国铁路上海局集团有限公司科技和信息化部，上海200071）摘要：联调联试是新建高速铁路开通运营前，对其行车及辅助设备进行全方面系统检测和动态验证试验，参试单位较多、各专业需求不一、参试人员数量较多，给联调联试协调组织带来一定难度，通过对高速铁路联调联试现场组织管理工作归纳总结，从中梳理出比较集中、相对突出的难点，并深入分析，结合联调联试现场采取的针对性解决措施，从联调联试前期准备、安全管理、现场实施、科研试验等4个方面，提出便于安全、高效完成高速铁路联调联试任务的组织管理难点解决方案，以供今后联调联试组织管理参考。

关键词：高速铁路；联调联试；组织管理；管理难点中图分类号：U238；U29-3文献标识码：A文章编号：1672-061X（2021）03-0015-06 DOI：10.19550/j.issn.1672-061x.2021.03.0150引言目前，我国高速铁路建设如火如荼，联调联试是其开通前的关键阶段。

陈璞等［1］分析研究我国高速铁路联调联试必要性、特点、组织形式、实施流程和关健控制，总结了早前联调联试及运行试验取得的成绩和相关启示。

杨宏图［2］从联调联试和运行试验的前期准备工作、前提条件确认和现场组织实施等方面进行了深入分析探讨。

魏亚辉［3］对联调联试组织管理中存在的协调配合、安全管理、测试工作等方面存在困难进行分析，提出构建标准化的组织机构、工作流程、制度等。

由此可见，自2008年我国第1条高速铁路开通运营以来，关于高速铁路联调联试组织工作［4］、风险研判［5］、计划管理［6］等，众多学者开展讨论，理论与实证成果均较为丰富，铁路管理部门也不断完善高速铁路联调联试相关规章制度。

但由于每条新建高速铁路建设时间、所在地点、外部环境以及施工单位不同而具有不同特点，各铁路局集团公司联调联试组织管理作者简介：孙爱中（1971—），男，高级工程师。

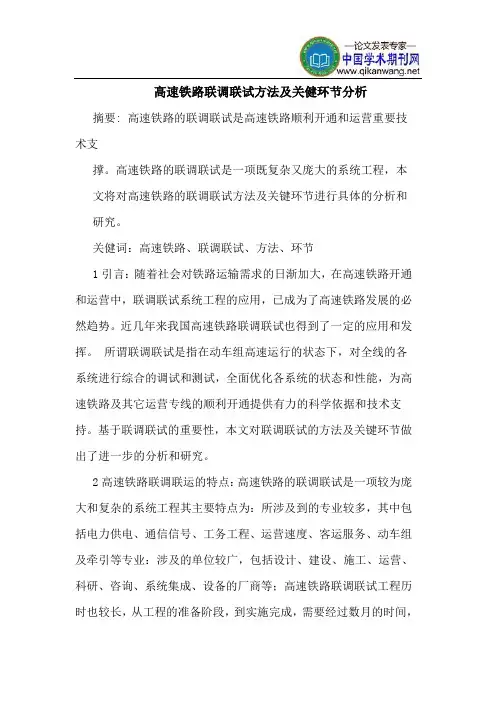

高速铁路联调联试方法及关健环节分析摘要: 高速铁路的联调联试是高速铁路顺利开通和运营重要技术支撑。

高速铁路的联调联试是一项既复杂又庞大的系统工程，本文将对高速铁路的联调联试方法及关键环节进行具体的分析和研究。

关健词：高速铁路、联调联试、方法、环节1引言：随着社会对铁路运输需求的日渐加大，在高速铁路开通和运营中，联调联试系统工程的应用，已成为了高速铁路发展的必然趋势。

近几年来我国高速铁路联调联试也得到了一定的应用和发挥。

所谓联调联试是指在动车组高速运行的状态下，对全线的各系统进行综合的调试和测试，全面优化各系统的状态和性能，为高速铁路及其它运营专线的顺利开通提供有力的科学依据和技术支持。

基于联调联试的重要性，本文对联调联试的方法及关键环节做出了进一步的分析和研究。

2高速铁路联调联运的特点：高速铁路的联调联试是一项较为庞大和复杂的系统工程其主要特点为：所涉及到的专业较多，其中包括电力供电、通信信号、工务工程、运营速度、客运服务、动车组及牵引等专业：涉及的单位较广，包括设计、建设、施工、运营、科研、咨询、系统集成、设备的厂商等；高速铁路联调联试工程历时也较长，从工程的准备阶段，到实施完成，需要经过数月的时间，如武广高速铁路的联调联试就历时了将近期12个月的时间；联调联试的试验测试与系统调整优化工作要并行开展，并且相互交叉。

根据这些特点，高速铁路的联调联试工作必须采用科学的方法，并注重对关键环节的控制。

3高速铁路联调联试的方法3.1结构周期法：这种方法是将高速铁路联调联试系统的建设开发过程，分成几个阶段进行，在每个阶段当中又分出若干项活动，每项活动运用一系列的标准、规范的方法与技术，完成具体的系统项目建设。

结构化生命周期法具体包括以下几个阶段：（一）系统的规划阶段：也就是系统的起始阶段，这个阶段的主要任务是根据高速铁路的整体目标和发展战略需要，制定系统的建设总规划。

（二）系统的分析阶段：就是结合系统的科学原理，针对决策者所要实现的标准化目标和某种特定需求，进行系统的研究和论证，并提供准确、完整且可行的综合资料。
