初中物理作图题大全

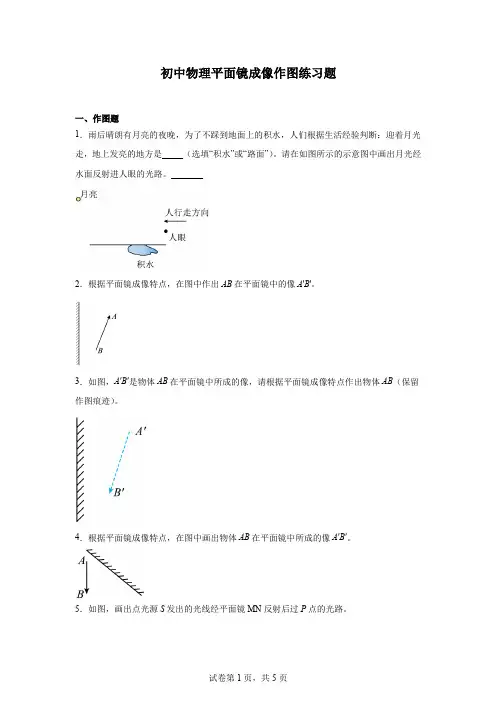

1、光学类例1 （浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。

解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。

②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。

例2 （06河北） 如图5－2所示，是一条经水面反射后的光线。

请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。

②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。

例3 （乐山市2006）在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。

利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。

不管是凸透镜还是凹透镜，过光心的光线，方向都不变。

可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。

2、电学类例4 （2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V 的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。

(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内。

(2)用笔画线代替导线，连接实物图。

图1 图 2图3图4 图5图6 图7图8 第二部分 热点题型突破题型一 作图题一 光学作图题(一)根据光的直线传播作图1.如图1所示，在地面上竖直立一长杆AB ，图中带箭头的线是一条照到地面的太阳光线，请你作出长杆在地面上的影长。

2.如图2所示，某人站在路灯下，请画出此人在地面上形成影子的光路，并标出影子的位置。

(二)根据光的反射定律作图1.根据给定的反射光线，在图3画出由空气斜射到水面的入射光线。

2.画出图4中放置平面镜的位置。

3.如图5所示，一束与水平面成60°角的太阳光，要想把这束光线射到井底，请你通过作图标出平面镜的位置和镜面与水平面所成的夹角。

(三)根据平面镜成像特点作图1.如图6所示，A ′O ′是AO 在平面镜中成的像，请画出平面镜的位置。

2.如图7所示，从光源S 发出的光线经平面镜MN 反射后，经过点A ，请在图中完成光路图。

3.在图4中画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。

(三)根据光的折射定律作图1.一束光线从空气斜射到平静的水面上，请在图9中画出该入射光线的折射光线大致方向。

图9 图10图15图11图12图16图13图17图142.如图10所示，是光从水中斜射入空气中时，入射光线的光路情况。

请在图中适当位置画出该入射光线对应的折射光线。

3.请在图11中画出光线进入玻璃和穿过玻璃后的光路图。

4.请在图12中画出通过透镜后的折射光线。

5.请在如图13方框中画出合适的透镜。

6.图14所示为眼的成因光路图，请在图中方框内．．．画出可以矫正视力的透镜。

7.点燃的蜡烛通过凸透镜后在光屏上成实像，如图15所示，请画出A、B、C三条光线经凸透镜折射后的折射光线。

8.如图16所示，一束光射向三棱镜，画出这束光两次折射的大致光路9.图17中L为凸透镜，MN为其主光轴，O为光心。

若物体AB经凸透镜成的实像为A′B′,试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。

中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。

2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。

3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。

4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。

6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。

7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。

8．如图所示，画出烛光下杆AB在桌面上的影子范围。

9．画出图中入射光线的反射光线。

10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。

11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。

请画出本次控制电视机的光路。

12．有时，黑板反光会“晃”着部分同学的眼睛。

如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。

13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。

14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

初中物理作图题专项练习班级考号姓名总分1.如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进人水中的折射光线OC的大致方向。

2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G的示意图。

3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。

请标出电磁铁的S极和用“+”标出电源的正极。

4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。

6．画出图中S发出的光线经平面镜反射后过P点的光路。

7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。

8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

9．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

10．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

11.投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

12.如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。

13．有一个正负极标示不清的电源，为了分清正负极，某回学自制了一个螺线管，将其悬挂起来并使其在水平面内能自由转动。

用该电源给螺线管通电，螺线管静止时A端指向北方（如图），请在图中标出电源的正负极。

初中物理光的反射与折射作图练习三一、作图题1．如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO，请在图中画出平面镜的位置。

2．光从水射向空气时，入射点O和反射光线如图所示。

请画出入射光线和大致的折射光线，并标出入射角。

3．请在图中画出光线AO经空气射向水面时，反射光线和折射光线的大致位置。

4．如图所示，请根据图中反射光线的位置画出对应的入射光线，并标出入射角的度数。

5．在图中画出从A点发出的光通过平面镜反射后经B点的光路。

6．如图，作出点光源S发出的光线通过平面镜反射后照亮A点的光路图。

7．如图，请补全光路图，并标出入射角的度数。

8．根据光的反射定律，在图中画出AO的反射光线。

9．在图中完成反射光路，并标出反射角的度数。

10．如图所示，根据平面镜成像特点，在图中画出点光源S在平面镜中的像。

11．小宇发现家里的阳台由于受到遮挡缺少光照，影响了植物的光合作用，于是设计了如下的解决方案：让室外太阳光照射到A处的平面镜上，反射后射到盆栽上的B处，某时刻简化图如下。

请你在图中把光路补充完整，并画出平面镜。

12．在图中，根据题中给出的条件，画出入射光线的位置。

13．如图，点光源S发出的光能透过窗口照射到右侧，请画出被照亮的区域，保留光路图作图痕迹。

14．如图所示，根据给出的入射光线，请画出其反射光线并标出反射角。

15．S是一个发光点，从S发出的两条光线SA、SB的传播路线如图所示，请用平面镜成像规律，确定发光点S的像的位置，并画出入射光线SA、SB对应的反射光线。

16．平面镜在各行各业中都有广泛的应用，例如自行车尾灯的结构如下图所示，画出入射光线ab经过两个平面镜后的反射光线。

17．如图所示，请根据平面镜成像特点画出物体AB在平面镜中所成的像。

18．星期天，小明和爸爸妈妈一起到公园游玩，当他站在池水旁观赏游鱼时，看到水中B'点有一条鱼的同时，恰好看见有一只“小鸟”从它下边飞过。

初中物理作图题汇总序号作图题考点你掌握了吗？1光的直线传播：影子的形成、小孔成像、坐井观天；2光的反射和折射：光的反射和折射定律，光路是可逆的；3平面镜成像：特点是等大、等距、正立、左右相反虚像；4凹凸透镜光路图：凸透镜会聚，凹透镜发散；力的示意图：重力、支持力、推力、压力、弹力、浮力、摩擦力；56杠杆：杠杆平衡条件、力、力臂；7滑轮：定滑轮、动滑轮、滑轮组；8电路图：串并联电路图连接、实物图的连接；9生活用电：火线、零线、地线连接；10电与磁：电流的磁效应、安培定则；相关练习:、光的直线传播：影子的形成、小孔成像、坐井观天;1、如图所示。

晚上，在路灯的照耀下，地面上留下了小芳的影子。

并标示出地面上人影的范围（要保留作图的依据）。

2、按要求完成下列作图。

如图所示，请作出物体AB通过小孔在屏上所成的像AB （保留作图痕迹）。

3、坐井观天，所见甚小”请在天”的最大范围（用斜线标出）1a鮒孔屏二、光的反射和折射：光的反射和折射定律，光路是可逆的；1、如图所示，一束光线斜射向一平面镜，请画出其反射光线并在图上标出反射角的大小。

3、在图中，根据入射光线 A0,画出反射光线 0B 。

(2)如图所示，小明用平面镜将一束太阳光反射后竖直射向井底，请在图上作出平面镜的位置。

2、在图中，根据给出的反射光线4、( 1)如图所示，入射光线为反射光线。

请根据光的反射A0照射到镜面上发生反射,定律，确定平面镜的位置。

0BOB 画出入射光线A0,并 标出入射角及其度数。

5、根据题目要求， 如图所示，一束光沿图气斜射入水中，请画出折射光线的大致方向。

6、如图所示，AO 为入射光线，0为入射点。

根据光的反射和折射特点，在图中画出反射 光线及折射光线。

9、如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从 玻璃砖的另一侧面射出时的折射光线。

11、（ 1）如图所示，光沿 CO 射向半圆形玻璃砖的圆心 O ,请在图中作出光线分别透过平 直界面AOB 的光路图。

光学作图专项练习题1.如图所示，请你画出烛焰上A点经平面镜MN所成的像A'。

保留作图痕迹。

2.一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线。

注意标出法线，不考虑光的反射。

3.(2020·山东德州中考)光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点。

请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

5.如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入其中一只眼睛的光线即可)，保留作图痕迹。

6.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角的大小。

7.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

8.如图所示，OA'是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。

9.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

10.(2020·山东滨州中考)如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。

11.如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。

请你作出这条入射光线并完成光路图。

12.如图所示，请画出两条光线经过凹透镜后的折射光线。

13.(2020·山东菏泽中考)如图所示，F是透镜两个焦点所在的位置，一条光线平行主光轴射向凸透镜，请作出经凸透镜后的折射光线。

14.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

1、会画简单的光路图2、会画简单的电路图3、会连接简单的串联电路和并联电路4、会画力的力臂5、会用力的示意图描述力6、会组装简单的滑轮组（绕线）7、会判断通电螺线管的N、S极、电源的正、负极或磁体（小磁针）的N、S极8、会画磁体外围的磁感线或标出磁体的磁场方向 9、光学暗盒问题一、光的反射作图1、光的反射作图的依据是：入射角等于反射角。

2、三类具体问题：1）如图1所示，已知入射光线和反射面的位置，请画出反射光线。

2）如图2所示，已知反射光线和反射面的位置，请画出入射光线。

3）如图3所示，已知入射光线与反射光线，请画出反射面的位置。

二、光的折射作图1、根据光的折射规律作图 1）依据：光的折射规律2）方法：(1)先找交点。

(2)确定法线的位置。

(3)根据光的折射规律画出折射光线例 1在图4中根据入射光线大致画出折射光线。

2、根据光经过透镜的会聚或发散作用作图1）依据：光线过凸透镜会聚；过凹透镜发散。

2）光经过透镜的三条特殊光线：①过光心的光线传播方向不变；②平行光经过凸透镜后过焦点；③从焦点发出的光线过凸透镜后平行于主光轴射出例 2在图5中画出经凸透镜和凹透镜折射后的光线。

（图见图4后）三、平面镜成像光路图的两种作法1、反射法： 1）作图依据是光的反射定律。

2）作图方法：从光源或物体上的每个点选择两条入射光线，画出相应的反射光线并反向延长确定对应的像点（一般只要求会画点光源的成像光路图）如图6所示。

2、平面镜成像特点作图法： 1）依据：直接利用物像相对于镜面对称。

2）方法：作垂线、截距离、连虚线。

如图7所示。

四、怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。

②要注意所画符号和实物的对应性。

③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。

④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。

中考物理作图题（36道）专项练习及答案1．如图所示，凸透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凸透镜折射和平面镜反射后，平面镜前的人看到经平面镜反射看的光束好像是从平面镜后的P点射出（P 点在凸透镜的主光轴上）。

请你找出凸透镜的一个焦点F，并完成光线a的光路图。

图片大小可调2.将图中的各电路元件连接起来。

要求R1与R2并联，开关S1控制R1和R2,开关S2只控制R2。

3．完成图中的光路图。

4．轻质杆OA的A端挂一重物，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1。

5．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

6、如图所示，一束光线经凸透镜折射后，射向与凸透镜主光轴平行的平面镜，请你在图中画出；（1）射向凸透镜的入射光线；（2）经平面镜的反射光线；（3）标出反射角的度数7、如图所示，是小明新买的书架，在使用时，它可以用撑杆CD将书架撑起到水平位置，此时书架可视作以O为支点的轻质杠杆。

为了使CD对书架的支撑力F1最小，请在图中选择A、B两点中的一点，画出书对书架的压力F2和压力的力臂L2及支撑力F1的力臂L1。

8、如图所示是通电螺线管和条形磁体间相互作用的示意图。

请你在图中标出；（1）通电螺线管的N极；（2）磁感线的方向；（3）电源的正、负极。

9.如图7所示，开关闭合后，弹簧长度增加。

在图中标明电源的正、负极，并在通电螺线管左、右两侧各画出一条磁感线。

10.如图8所示，粗细均匀的金属棒上端悬挂在转轴上，下端静止在地面上。

画出以O为支点重力G的力臂l和地面对金属棒的支持力示意图。

11．如图所示，发光点S发出的某光线经平面镜发射后，发射光线恰好经过A点，请在图中画出这条光线．12．如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图．13．如图所示，请用笔画线代替导线将实物图补充完整．要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱；③原有导线不得更改．14．如图所示，是一条光线由空气射入水中后的折射光线，在图中大致画出这条入射光线及其反射光线．15．如图所示，水平地面上一质地均匀的方形木板在力F1的作用下处于静止状态，若把它看作一个以O点为支点的杠杆，请你画出阻力F2及动力F1的力臂l1．16．利用平面镜成像特点，画出物体AB经平面镜所成的像。

中考物理常考作图题(附答案和解析)1．（3分）如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C 点有只小鸟，请作出潜水员观察鱼、鸟的光路图。

【考点】A3：光直线传播的应用；AN：作光的折射光路图．【分析】（1）根据光在同种均匀介质中沿直线传播的规律作出潜水员观察鱼的光路图；（2）根据光从空气中进入水中时折射角小于入射角的规律作出潜水员观察鸟的光路图。

【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察鱼的光路图；（2）首先确定入射点O，点O在AC连线与界面交点的左侧，连接CO与OA即为入射光线与折射光线。

故答案为：【点评】考查光在同种均匀介质中沿直线传播与光的折射定律，难点是确定光的入射点与光线的方向。

2．（3分）如图所示，用两橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线（导线对金属棒的作用力忽略不计），当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图。

【考点】6H：力的示意图与图示；71：弹力；76：重力；CJ：磁场对通电导线的作用．【分析】当棒中通以由A流向B的电流时橡皮筋处于松弛状态就说明了导线AB受到了一个向上的磁场力的作用；若电流的方向发生改变时，导线AB的受力方向就会变为向下。

先分析金属棒受到的力有：橡皮筋的拉力（两个）、导线AB的重力、导线AB受到的向下的磁力；然后根据力的示意图的画法做出各个力的示意图。

【解答】解：通过分析可知：导体AB受到了四个力的作用：竖直向下的重力、橡皮筋施加的竖直向上的拉力（两个）、竖直向下的磁力。

故答图如下：【点评】解答此题的关键是导体AB所受到的磁力的分析。

3．（5分）欣儿手头上有完全相同的l元硬币10枚，为了测出其中一枚硬币的密度，她设计了一个小实验。

实验器材有空金属筒、量杯和水；主要的实验步骤如下：A．将10枚硬币全部放入水中，此时量杯中水面处刻度如图；B．将10枚硬币放入金属筒中，让金属筒漂浮在量杯中，记下此时水面处的刻度值为53mL；C．将空金属筒放入盛有适量水的量杯中，让其漂浮，记下此时水面处的刻度值为22mL。
