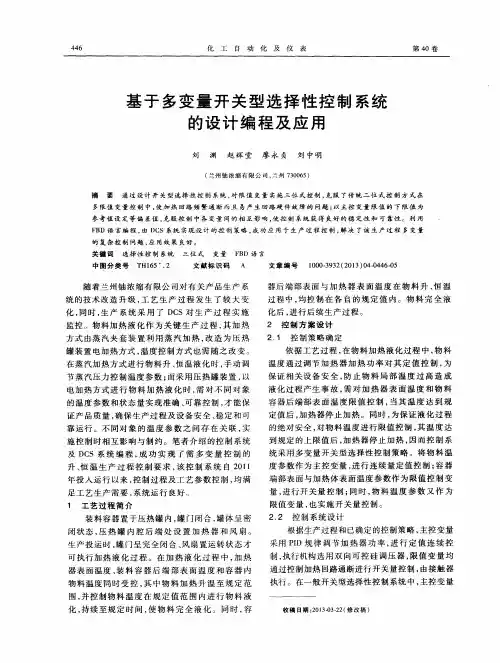

４４６ 化 亡自动化及仪表 第４０卷
基于多变量开关型选择性控制系统
的设计编程及应用
刘 渊 赵辉堂 廖永贞 刘中明
（兰州铀浓缩有限公司，兰州７３００６５）
摘 要 通过设计开关型选择性控制系统，对限值变量实施三位式控制，克服了传统二位式控制方式在 多限值变量控制中，使加热回路频繁通断而且易产生回路硬件故障的问题；以主控变量限值的下限值为 参考值设定等偏差值，克服控制中各变量问的相互影响，使控制系统获得良好的稳定性和可靠性。利用 ＦＢＤ语言编程，由ＤＣＳ系统实现设计的控制策略，成功应用于生产过程控制，解决了该生产过程多变量 的复杂控带】问题，应用效果良好。 关键词 选择性控制系统 三位式 变量 ＦＢＤ语言 中图分类号ＴＨ１６５ ．２ 文献标识码 Ａ 文章编号 １０００—３９３２（２０１３）０４－０４４６－０５
随着兰州铀浓缩有限公司对有关产品生产系 统的技术改造升级，工艺生产过程发生了较大变
化，同时，生产系统采用了ＤＣＳ对生产过程实施 监控。物料加热液化作为关键生产过程，其加热 方式由蒸汽夹套装置利用蒸汽加热，改造为压热
罐装置电加热方式，温度控制方式也需随之改变。 在蒸汽加热方式进行物料升、恒温液化时，手动调 节蒸汽压力控制温度参数；而采用压热罐装置，以 电加热方式进行物料加热液化时，需对不同对象
的温度参数和状态量实现准确、可靠控制，才能保 证产品质量，确保生产过程及设备安全、稳定和可
靠运行。不同对象的温度参数之间存在关联，实 施控制时相互影响与制约。笔者介绍的控制系统 及ＤＣＳ系统编程，成功实现了需多变量控制的
升、恒温生产过程控制要求，该控制系统自２０１ １ 年投入运行以来，控制过程及工艺参数控制，均满
足工艺生产需要，系统运行良好． １ 工艺过程简介
装料容器置于压热罐内，罐门闭合，罐体呈密 闭状态，压热罐内腔后端处设置加热器和风扇。
生产投运时，罐门呈完全闭合、风扇置运转状态才 可执行加热液化过程。在加热液化过程中，加热
