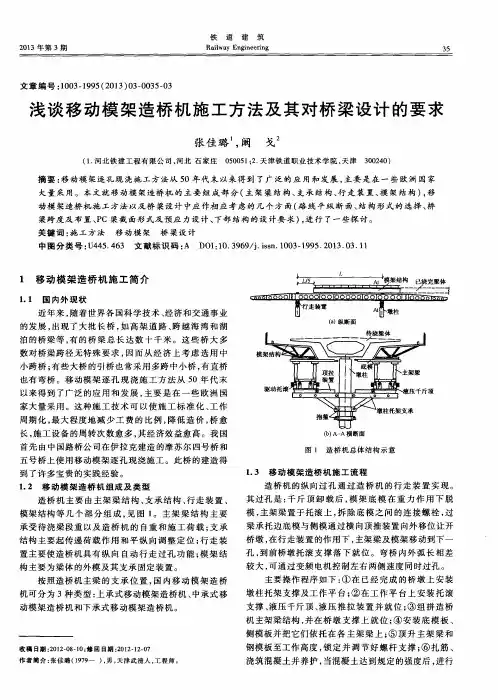

２０１３年第３期 铁道建筑 Ｒａｉｌｗａｙ Ｅｎｇｉｎｅｅｒｉｎｇ ３５
文章编号：１００３－１９９５（２０１３）０３—００３５—０３
浅谈移动模架造桥机施工方法及其对桥梁设计的要求
张佳璐 ，阚 戈
（１．河北铁建工程有限公司，河北石家庄０５００５１；２，天津铁道职业技术学院，天津３００２４０）
摘要：移动模架逐孔现浇施工方法从５Ｏ年代末以来得到了广泛的应用和发展，主要是在一些欧洲国家 大量采用。本文就移动模架造桥机的主要组成部分（主架梁结构、支承结构、行走装置、模架结构），移
动模架造桥机施工方法以及桥梁设计中应作相应考虑的几个方面（路线平纵断面、结构形式的选择、桥 梁跨度及布置、ＰＣ梁截面形式及预应力设计、下部结构的设计要求），进行了一些探讨。 关键词：施工方法 移动模架桥梁设计
中图分类号：Ｕ４４５．４６３文献标识码：Ａ ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００３—１９９５．２０１３．０３．１１
１ 移动模架造桥机施工简介
１．１ 国内外现状 近年来，随着世界各国科学技术、经济和交通事业 的发展，出现了大批长桥，如高架道路、跨越海湾和湖
泊的桥梁等，有的桥梁总长达数十千米。这些桥大多 数对桥梁跨径无特殊要求，因而从经济上考虑选用中
小跨桥；有些大桥的引桥也常采用多跨中小桥，有直桥 也有弯桥。移动模架逐孔现浇施工方法从５０年代末
以来得到了广泛的应用和发展，主要是在一些欧洲国 家大量采用。这种施工技术可以使施工标准化、工作
周期化，最大程度地减少工费的比例，降低造价，桥愈
长，施工设备的周转次数愈多，其经济效益愈高。我国 首先由中国路桥公司在伊拉克建造的摩苏尔四号桥和 五号桥上使用移动模架逐孔现浇施工。此桥的建造得
到了许多宝贵的实践经验。 １．２ 移动模架造桥机组成及类型
造桥机主要由主架梁结构、支承结构、行走装置、
模架结构等几个部分组成，见图１。主架梁结构主要 承受待浇梁段重以及造桥机的自重和施工荷载；支承

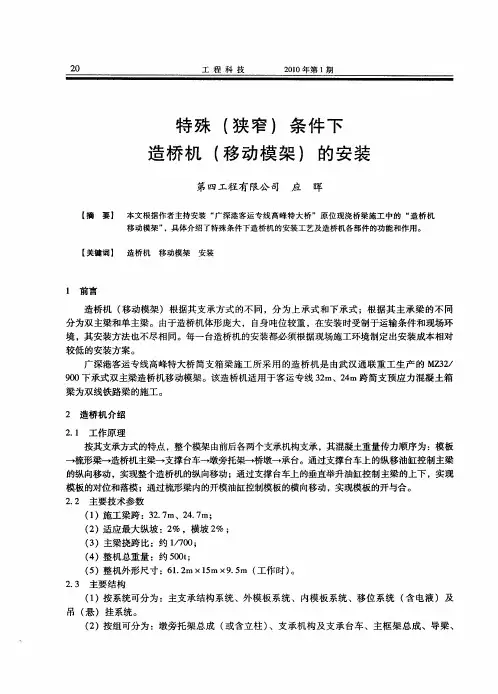

工程科技 ２０１０年第１期
特殊（狭窄）条件下
造桥机（移动模架）的安装
第四工程有限公司 应 晖
【摘要】 本文根据作者主持安装“广深港客运专线高峰特大桥”原位现浇桥梁施工中的“造桥机 移动模架”，具体介绍了特殊条件下造桥机的安装工艺及造桥机各部件的功能和作用。
【关键词】 造桥机移动模架安装
１前言
造桥机（移动模架）根据其支承方式的不同，分为上承式和下承式；根据其主承梁的不同
分为双主梁和单主梁。由于造桥机体形庞大，自身吨位较重，在安装时受制于运输条件和现场环
境，其安装方法也不尽相同。每一台造桥机的安装都必须根据现场施工环境制定出安装成本相对
较低的安装方案。
广深港客运专线高峰特大桥简支箱梁施工所采用的造桥机是由武汉通联重工生产的ＭＺ３２／
９００下承式双主梁造桥机移动模架。该造桥机适用于客运专线３２ｍ、２４ｍ跨简支预应力混凝土箱
梁为双线铁路梁的施工。
２造桥机介绍
２．１工作原理
按其支承方式的特点，整个模架由前后各两个支承机构支承，其混凝土重量传力顺序为：模板
－÷梳形梁 造桥机主梁一支撑台车—墩旁托架一桥墩一承台。通过支撑台车上的纵移油缸控制主梁
的纵向移动，实现整个造桥机的纵向移动；通过支撑台车上的垂直举升油缸控制主梁的上下，实现
模板的对位和落模；通过梳形梁内的开模油缸控制模板的横向移动，实现模板的开与合。
２．２主要技术参数
（１）施工梁跨：３２．７ｍ、２４．７ｍ；
（２）适应最大纵坡：２％，横坡２％；
（３）主梁挠跨比：约１／７００；
（４）整机总重量：约５００ｔ；
（５）整机外形尺寸：６１．２ｍ×１５ｍ×９．５ｍ（工作时）。
２．３主要结构
（１）按系统可分为：主支承结构系统、外模板系统、内模板系统、移位系统（含电液）及
吊（悬）挂系统。
（２）按组可分为：墩旁托架总成（或含立柱）、支承机构及支承台车、主框架总成、导梁、
特殊（狭窄）条件下造桥机（移动模架）的安装 ２ｌ

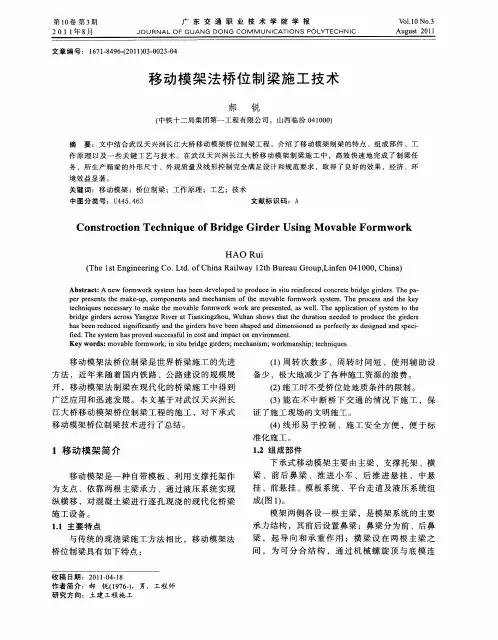

第ｌＯ卷第３期 ２ ０ １ １年８月 广东交通职业技术学院学报 ＪｏＵＲＮＡＬ ＯＦ ＧＵＡＮＧ ＤＯＮＧ ＣＯＭＭＵＮＩＣＡＴＩｏＮＳ ＰＯＬＹＴＥＣＨＮＩＣ Ｖｂ１．１０ ＮＯ．３ Ａｕｇｕｓｔ ２０１１
文章编号：１６７１．８４９６－（２Ｏｌ１）０３—００２３—０４
移动模架法桥位制梁施工技术
郝 锐
（中铁十二局集团第一工程有限公司，山西临汾０４１０００）
摘要：文中结合武汉天兴洲长江大桥移动模架桥位制梁工程，介绍了移动模架制梁的特点、组成部件、工 作原理以及一些关键工艺与技术。在武汉天兴洲长江大桥移动模架制梁施工中，高效快速地完成了制梁任 务，所生产箱梁的外形尺寸、外观质量及线形控制完全满足设计和规范要求，取得了良好的效果，经济、环 境效益显著。 关键词：移动模架；桥位制梁；工作原理；工艺；技术 中图分类号：Ｕ４４５．４６３ 文献标识码：Ａ
Ｃｏｎｓｔｒｏｃｔｉｏｎ Ｔｅｃｈｎｉｑｕｅ ｏｆ Ｂｒｉｄｇｅ Ｇｉｒｄｅｒ Ｕｓｉｎｇ Ｍｏｖａｂｌｅ Ｆｏｒｍｗｏｒｋ
ＨＡＯ Ｒｕｉ
（Ｔｈｅ １ｓｔ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏ．Ｌｔｄ．ｏｆＣｈｉｎａ Ｒａｉｌｗａｙ １２ｔｈ Ｂｕｒｅａｕ Ｇｒｏｕｐ，Ｌｉｎｆｅｎ ０４１０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｎｅｗ ｆｏｒｍｗｏｒｋ ｓｙｓｔｅｍ ｈａｓ ｂｅｅｎ ｄｅｖｅｌｏｐｅｄ ｔｏ ｐｒｏｄｕｃｅ ｉｎ ｓｉｔｕ ｒｅｉｎｆｏｒｅｅｄ ｃｏｎｃｒｅｔｅ ｂｒｉｄｇｅ ｇｉｒｄｅｒｓ．Ｔｈｅ ｐａ． ｐｅｒ ｐｒｅｓｅｎｔｓ ｔｈｅ ｍａｋｅ．ｕｐ，ｃｏｍｐｏｎｅｎｔｓ ａｎｄ ｍｅｃｈａｎｉｓｍ ｏｆ ｔｈｅ ｍｏｖａｂｌｅ ｆｏｒｍｗｏｒｋ ｓｙｓｔｅｍ．Ｔｈｅ ｐｒｏｃｅｓｓ ａｎｄ ｔｈｅ ｋｅｙ ｔｅｃｈｎｉｑｕｅｓ ｎｅｃｅｓｓａｒｙ ｔｏ ｍａｋｅ ｔｈｅ ｍｏｖａｂｌｅ ｆｏｒｍｗｏｒｋ ｗｏｒｋ ａｒｅ ｐｒｅｓｅｎｔｅｄ，ａｓ ｗｅｌ１．Ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｓｙｓｔｅｍ ｔｏ ｔｈｅ ｂｒｉｄｇｅ ｇｉｒｄｅｒｓ ａｃｒｏｓｓ Ｙａｎｇｔｚｅ Ｒｉｖｅｒ ａｔ Ｔｉａｎｘｉｎｇｚｈｏｕ，Ｗｕｈａｎ ｓｈｏｗｓ ｔｈａｔ ｔｈｅ ｄｕｒａｔｉｏｎ ｎｅｅｄｅｄ ｔｏ ｐｒｏｄｕｃｅ ｔｈｅ ｇｉｒｄｅｒｓ ｈａｓ ｂｅｅｎ ｒｅｄｕｃｅｄ ｓｉｇｎｉｆｉｃａｎｔｌｙ ａｎｄ ｔｈｅ ｇｉｒｄｅｒｓ ｈａｖｅ ｂｅｅｎ ｓｈａｐｅｄ ａｎｄ ｄｉｍｅｎｓｉｏｎｅｄ ａｓ ｐｅｒｆｅｃｔｌｙ ａｓ ｄｅｓｉｇｎｅｄ ａｎｄ ｓｐｅｃｉ— ｆｉｅｄ．Ｔｈｅ ｓｙｓｔｅｍ ｈａｓ ｐｒｏｖｅｄ ｓｕｃｃｅｓｓｆｕ１ ｉｎ ｃｏｓｔ ａｎｄ ｉｍｐａｃｔ ｏｎ ｅｎｖｉｒｏｎｍｅｎｔ． Ｋｅｙ ｗｏｒｄｓ：ｍｏｖａｂｌｅ ｆｏｒｍｗｏｒｋ；ｉｎ ｓｉｔｕ ｂｒｉｄｇｅ ｇｉｒｄｅｒｓ；ｍｅｃｈａｎｉｓｍ；ＷＯｒｋｍａｎｓｈｉｐ；ｔｅｃｈｎｉｑｕｅｓ

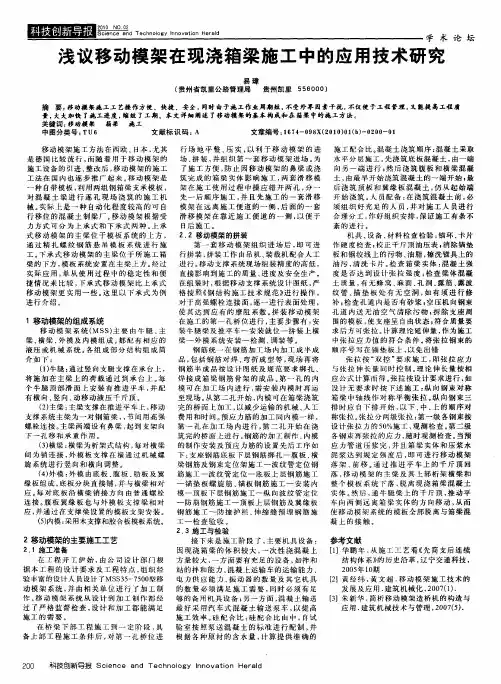

ｉｉ 捆 －： 。。 。。。 ． 。 。 。 。 。． 学术论坛
浅议移动模架在现浇箱梁施工中的应用技术研究
易璋 （贵州省凯里公路管理局 贵州凯里５５６０００）
摘要：移动模架施工工艺操作方便，快捷、安全，同时由于施工作业闰期短，不受外界因素干扰，不仅便于工程管理，又能提高工程质 量，大大加快了施工进度，缩短了工期。本文详细阐述了移动模架的基本构成和在箱梁中的施工方法。 关键词：移动模架 箱梁 施工 中图分类号：ＴＵ ６ 文献标识码：Ａ 文章编号：１６７４—０９８Ｘ（２０１ｏ）ｏ１（ｂ）一０２００—０１
移动模架施工方法在西欧、日本，尤其 是德国比较流行，而随着用于移动模架的
施工设备的引进 整改后，移动模架的施工
工法在国内也逐步推广起来。移动模架是
一种自带模板，利用两组钢箱梁支承模板，
对混凝土梁进行逐孔现场浇筑的施工机 械。实际上是一种自动化程度较高的可自
行移位的混凝土制梁厂。移动模架根据受
力方式可分为上承式和下承式两种。上承 式移动模架的主梁位于模板系统的上方，
通过精扎螺纹钢筋悬吊模板系统进行施
工。下承式移动模架的主梁位于所施工箱
梁的下方，模板系统安置在主梁上方。经过
实际应用，单从使用过程中的稳定性和便 捷情况来比较，下承式移动模架比上承式
移动模架更实用一些。这里以下承式为例
进行介绍。
１移动模架的组成系统
移动模架系统（ＭＳＳ）主要由牛腿、主
梁、横梁、外模及内模组成。都配有相应的 液压或机械系统。各组成部分结构组成简
介如下：
（１）牛腿：通过竖向支腿支撑在承台上， 将施加在主梁上的荷载通过到承台上。每
个牛腿顶部滑面上安装有推进平车，并配
有横向、竖向、动移动液压千斤顶。
（２）主梁：主梁支撑在推进平车上，移动
支撑系统主梁为一对钢箱梁，，节间用高强 螺栓连接。主梁两端设有鼻梁，起到支架向
下一孔移和承重作用。
（３）横梁：横梁为析架式结构，每对横梁 间为销连接，外模板支撑在横通过机械螺
