液压比例伺服阀的工作原理
液压比例伺服阀是一种用于控制液压系统中液压执行元件的阀门。
它的工作原理是通过改变阀芯的位置来调节液压流量和压力，从而控制液压执行元件的运动。
液压比例伺服阀由阀体、阀芯、驱动电磁铁、反馈电位器和控制电路组成。
驱动电磁铁通过控制电路产生电流，电流的大小决定了驱动电磁铁的磁场强度。
当驱动电磁铁通电时，产生的磁场将阀芯吸引或推动，使阀芯的位置发生变化。
阀芯的位置变化会改变阀体内的流道连接情况，从而调节液压流量和压力。
当阀芯向一侧移动时，阀体的流道与液压源连接，液压油通过阀体流道进入液压执行元件，从而产生相应的运动。
当阀芯向另一侧移动时，阀体的流道与液压油回油口连接，液压执行元件的液压油通过回油口排出。
反馈电位器用于检测阀芯的位置，并将位置信息反馈给控制电路。
控制电路根据反馈信息调整驱动电磁铁的电流，使阀芯的位置保持在设定的位置，从而实现对液压执行元件的精确控制。
总的来说，液压比例伺服阀通过改变阀芯的位置，调节液压流量和压力，从而控制液压执行元件的运动。
它具有快速响应、高精度和稳定性好等特点，广泛应用于工程机械、冶金设备、航空航天等领域。
液压伺服系统工作原理1.1 液压伺服系统工作原理液压伺服系统以其响应速度快、负载刚度大、控制功率大等独特的优点在工业控制中得到了广泛的应用。
电液伺服系统通过使用电液伺服阀，将小功率的电信号转换为大功率的液压动力，从而实现了一些重型机械设备的伺服控制。
液压伺服系统是使系统的输出量，如位移、速度或力等，能自动地、快速而准确地跟随输入量的变化而变化，与此同时，输出功率被大幅度地放大。
液压伺服系统的工作原理可由图1来说明。
图1所示为一个对管道流量进行连续控制的电液伺服系统。
在大口径流体管道1中，阀板2的转角θ变化会产生节流作用而起到调节流量qT的作用。
阀板转动由液压缸带动齿轮、齿条来实现。
这个系统的输入量是电位器5的给定值x i。
对应给定值x i，有一定的电压输给放大器7，放大器将电压信号转换为电流信号加到伺服阀的电磁线圈上，使阀芯相应地产生一定的开口量x v。
阀开口x v使液压油进入液压缸上腔，推动液压缸向下移动。
液压缸下腔的油液则经伺服阀流回油箱。
液压缸的向下移动，使齿轮、齿条带动阀板产生偏转。
同时，液压缸活塞杆也带动电位器6的触点下移x p。
当x p所对应的电压与x i 所对应的电压相等时，两电压之差为零。
这时，放大器的输出电流亦为零，伺服阀关闭，液压缸带动的阀板停在相应的qT位置。
图1 管道流量（或静压力）的电液伺服系统1—流体管道；2—阀板；3—齿轮、齿条；4—液压缸；5—给定电位器；6—流量传感电位器；7—放大器；8—电液伺服阀在控制系统中，将被控制对象的输出信号回输到系统的输入端，并与给定值进行比较而形成偏差信号以产生对被控对象的控制作用，这种控制形式称之为反馈控制。
反馈信号与给定信号符号相反，即总是形成差值，这种反馈称之为负反馈。
用负反馈产生的偏差信号进行调节，是反馈控制的基本特征。
而对图1所示的实例中，电位器6就是反馈装置，偏差信号就是给定信号电压与反馈信号电压在放大器输入端产生的△u。
以下为液压伺服阀和比例阀的区别，一起来看看：区别一：伺服阀中位没有死区，比例阀有中位死区；伺服阀的频响（响应频率）更高，可以高达200Hz左右，比例阀一般最高几十Hz；伺服阀对液压油液的要求更高，需要精过滤才行，否则容易堵塞，比例阀要求低一些；阀芯结构及加工精度不同，比例阀采用阀芯+阀体结构，阀体兼作阀套；伺服阀和伺服比例阀采用阀芯+阀套的结构，中位机能种类不同，比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型；阀的额定压降不同，而比例伺服阀性能介于伺服阀和比例阀之间，比例换向阀属于比例阀的一种，用来控制流量和流向。
区别二：电液比例阀与伺服控制系统中的伺服阀相比，性能在某些方面还有一些差距。
但是电液比例阀抗污染能力强，减少了由于污染而造成的工作故障，可以提高液压系统的工作稳定性和可靠性，更适用于工业过程。
区别三：驱动装置不同。
比例阀的驱动装置是比例电磁铁；伺服阀的驱动装置是力马达或力矩马达；性能参数不同。
滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服比例阀主要应用在闭环控制系统，其它结构的比例阀主要应用在开环控系统及闭环速度控制系统。
液压比例阀：液压比例阀是一种新型的液压控制装置。
在普通压力阀、流量阀和方向阀上，用比例电磁铁替代原有的控制部分，按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。
比例阀一般都具有压力补偿性能，输出压力和流量可以不受负载变化的影响。
伺服阀：液控伺服阀主要是指电液伺服阀，它在接受电气模拟信号后，相应输出调制的流量和压力。
它既是电液转换元件，也是功率放大元件，它能够将小功率的微弱电气输入信号转换为大功率的液压能（流量和压力）输出。
在电液伺服系统中，它将电气部分与液压部分连接起来，实现电液信号的转换与液压放大。
电液伺服阀是电液伺服系统控制的核心。
燕山大学试卷密封线共 6 页第 1 页
燕山大学试卷密封线共 6 页第 2 页
燕山大学试卷密封线共 6 页第 3 页
燕山大学试卷密封线共 6 页第 4 页
燕山大学试卷密封线共 6 页第 5 页
燕山大学试卷密封线共 6 页第 6 页
燕山大学试卷密封线共 6 页第 1 页
燕山大学试卷密封线共 6 页第 2 页
五、已知阀控缸动力机构如图，假定：活塞处于中位，忽略缸体质量，液压缸内外泄漏和粘性摩擦影响。
写出该动力机构的基本方程。
（6分）
燕山大学试卷密封线共 6 页第 3 页
燕山大学试卷密封线共 6 页第 4 页
燕山大学试卷密封线共 6 页第 5 页
燕山大学试卷密封线共 6 页第 6 页
燕山大学试卷密封线共 6 页第 1 页
燕山大学试卷密封线共 6 页第 2 页
燕山大学试卷密封线共 6 页第 3 页
燕山大学试卷密封线共 6 页第 4 页
燕山大学试卷密封线共 6 页第 5 页
燕山大学试卷密封线共 6 页第 6 页
燕山大学试卷密封线共7 页第 1 页
燕山大学试卷密封线共7 页第 2 页
燕山大学试卷密封线共7 页第 3 页
燕山大学试卷密封线共7 页第 4 页
燕山大学试卷密封线共7 页第 5 页
燕山大学试卷密封线共7 页第 6 页
燕山大学试卷密封线共7 页第7 页
燕山大学试卷密封线共7 页第 1 页
燕山大学试卷密封线共7 页第 2 页
燕山大学试卷密封线共7 页第 3 页
燕山大学试卷密封线共7 页第 4 页
燕山大学试卷密封线共7 页第 5 页
燕山大学试卷密封线共7 页第 6 页
燕山大学试卷密封线共7 页第7 页。

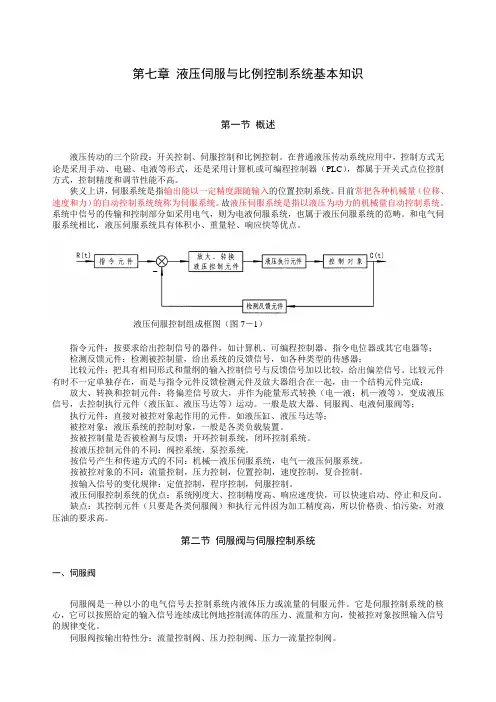

第七章液压伺服与比例控制系统基本知识第一节概述液压传动的三个阶段：开关控制、伺服控制和比例控制。
