光接收机的应用与原理

谈光接收机工作原理及选用和故障排除摘要：所属广播电视网络，本文通过简介光接收机的组成与工作过程，谈如何选用光接收机和怎样正确使用光接机。

通过分析故障原因，讲述如何排除故障，使光接收机处于良好工作状态，保证分配网络良好运行。

关键词：光接收机工作原理故障排除1、立项背景县中心机房和乡下各广播站大量用光接收机，正确使用光接机很重要，以及光接机故障排除。

2、详细科学技术内容（总体思想、技术方案与创新成果、实施效果）2.1 光接收机的组成及工作过程光接收机是工作在光纤系统中的各光接收点，接收光缆传送过来的光信号，并把光信号转换为电信号（实现光电转换0/e），输出是rf信号。

它主要由光接收件，电信号放大，电源三大部组成。

光接收机由光电检测级，电信号放大级，电调衰减器，电调均衡器，agc 电路，输出放大器，电源部分等组成。

光电检测器是光接收机的核心部件，光电检测器是从输入的光信号中取出有用的电信号（有线电视信号），完成光-电转换，光电检测器输出的射频有线电信号送入电信号放大级放大，之后送至均衡器，完成对带宽内的平坦度调整，之后送入衰减器，衰减器完成对带宽内各频道幅度的调整，保证输出级有合适的输出电平。

输出放大器输出信号送入分支器（或分配器），之后，送到接收机的各输出口。

从输出放大级输出取出部分信号送至agc控制电路。

完成agc 控制作用和监测作用。

电源部分输出稳定的24v直流电压，供给接收内的各有源器件，以保证各有源器件正常工作。

2.2 光接收机选购（1）选择有国家入网证，质量有保证厂家生产的光接收机。

（2）应根据光缆网的实际情况，设计要求，经济实力，遵循先考虑质量后考虑价格的原则来选择光接收机。

用在野外、必须选用野外型光接收机。

（3）对于波长为1310nm的二级或三级传输的光缆网，光发射机前的光接收机，应选用指标高、质量好，价格比较贵的光接收机，以保证高质量传输光信号。

（4）购置的光接机与尾缆、尾纤的接口一定配套，否则无法使用。

光接收机的工作原理及应用1. 工作原理光接收机是一种用于接收光信号并将其转化为电信号的设备。

其工作原理基于光电效应和半导体器件的特性。

光电效应是指当光线照射到某些物质上时，会引发物质内部电子的运动。

光接收机中的光电二极管就是利用光电效应实现光信号转换的关键组件。

当光信号通过光纤或其他光传输介质传输到光接收机中时，光线会照射到光电二极管上。

这时，光子的能量会导致光电二极管内部的电子从价带跃迁到导带，产生电流。

接收到的光信号经过放大和处理后就可得到电信号。

除了光电二极管，光接收机还包括前置放大器、滤波器、放大器、数字处理器等组件。

前置放大器用于增加接收到的微弱光信号的强度，滤波器用于滤除杂散信号和不需要的频段。

放大器可以进一步增强信号强度，并提高信号质量。

数字处理器则用于对电信号进行采样、解调和误码校正等操作。

2. 应用领域光接收机具有高速、低噪声、大动态范围等优点，因此在许多领域具有广泛的应用。

2.1 光通信光接收机在光通信领域中扮演着重要的角色。

光纤通信系统中的光接收机能够将光信号转换为电信号，并经过解调处理，从而实现数据的传输和通信。

光接收机的高速度和低噪声特性使其在长距离光纤通信和高速数据传输中具有独特的优势。

2.2 光信号检测光接收机也广泛用于光信号的检测。

例如，在光电子学实验中，光接收机可用于检测光的强度、频率和偏振等信息。

此外，在光谱分析和光学传感器中，光接收机也可以用于检测光信号的特征和变化。

2.3 光电子设备光接收机还可以被应用于光电子设备中。

例如，在光纤传感器中，光接收机可用于接收传感器部件发出的光信号，并转化为电信号进行处理和分析。

在光存储器和光计算机中，光接收机也是必不可少的组成部分。

2.4 其他领域除了以上几个主要领域，光接收机还可以用于激光雷达、光学成像、光电测量等应用中。

在这些领域中，光接收机能够帮助我们获取到光信号中的有用信息，并实现相关的应用和功能。

3. 总结光接收机是一种将光信号转换为电信号的设备，其工作原理基于光电效应和半导体器件的特性。

光接收机的原理光接收机是一种用于接收光信号并将其转换为电信号的设备。

它在光通信系统中起到非常重要的作用，用于接收来自光纤传输的信号，并将其转化为可供处理和解码的电信号。

光接收机的原理主要包括光检测和信号放大两个方面。

光检测是光接收机的核心部分。

当光信号到达光接收机时，首先经过光探测器的光敏区域。

光探测器通常使用光电二极管或光电二极管阵列。

在光敏区域中，光信号被吸收并产生光生电流。

光生电流的大小与入射光的光强成正比。

接下来，光生电流被传输到放大电路中进行信号放大。

放大电路通常由多个级联的放大器组成，以增加信号的幅度和质量。

放大器可以采用不同的技术，如电子管、晶体管或光电二极管。

放大电路的设计需要考虑到信号的频率范围、噪声性能和功耗等因素。

除了光检测和信号放大，光接收机还需要进行信号解调和数据恢复。

在数字光通信系统中，光信号通常采用调制技术传输数字信息。

因此，光接收机需要解调光信号，恢复出原始的数字信号。

解调技术通常包括光电探测器的电路设计和数字信号处理算法。

在光接收机的设计中，还需要考虑到其他一些关键因素。

例如，光接收机需要具备高灵敏度和低噪声的特性，以便能够接收到弱光信号并保持良好的信号质量。

此外，光接收机还需要具备较快的响应速度，以适应高速光通信系统的要求。

同时，光接收机的设计还要考虑到功耗和成本的问题，以确保在实际应用中具备可行性和可靠性。

光接收机是光通信系统中不可或缺的组成部分，它能够将光信号转换为电信号，并在此过程中起到信号放大、解调和数据恢复的作用。

光接收机的原理主要包括光检测和信号放大两个方面，其中光检测通过光电二极管或光电二极管阵列实现，信号放大通过放大电路实现。

光接收机的设计需要考虑到灵敏度、噪声、响应速度、功耗和成本等因素。

通过不断的研究和创新，光接收机的性能将得到进一步的提高，为光通信技术的发展做出更大的贡献。

无源光接收机原理无源光接收机原理什么是无源光接收机？•无源光接收机是一种用于光通信中的接收器，它能够接收和解码经过光纤传输的光信号。

光接收机的基本工作原理•光接收机的基本工作原理是利用光电探测器将光信号转化为电信号。

光电探测器的种类1.PIN光电二极管•PIN光电二极管是一种常用的光电探测器，它利用光敏元件和pn 结构的二极管结合，将光信号转化为电信号。

2.APD光电二极管•APD光电二极管是一种具有内建增益的光电探测器，它能够将弱光信号放大，提高接收灵敏度。

无源光接收机的工作过程1.光信号的接收•无源光接收机首先接收通过光纤传输的光信号。

2.光信号的解调•光信号经过光电探测器转化为电信号后，还需要进行解调，将其还原为原始数据。

3.电信号的处理•解调后的电信号经过滤波、放大等处理后，进一步提取有用的信息。

4.数据的输出•最后，处理后的数据将被输出到其他设备或系统中。

无源光接收机存在的挑战和解决方案1.光纤损耗•由于光纤传输过程中存在损耗，光信号可能会变弱甚至丢失。

解决方案是使用光放大器增强信号。

2.光电探测器的噪声•光电探测器本身会引入噪声，降低接收灵敏度。

解决方案包括使用低噪声的光电探测器和信号处理算法。

3.多径干扰•多径干扰是由于光信号经过不同路径传输导致的，会降低接收的信号质量。

解决方案是使用均衡器对信号进行补偿。

4.光信号与背景噪声的干扰•光信号容易受到背景光的干扰，影响接收到的信号质量。

解决方案包括使用光滤波器和调整接收器的工作波长。

结论无源光接收机通过利用光电探测器将光信号转化为电信号，并经过解调和处理，实现对光信号的接收和解码。

然而，由于光纤损耗、光电探测器噪声、多径干扰以及背景噪声的干扰等问题，无源光接收机在实际应用中面临一定的挑战。

通过使用光放大器、低噪声光电探测器、信号处理算法、均衡器以及光滤波器等解决方案，可以提高无源光接收机的性能和可靠性。

无源光接收机原理什么是无源光接收机？•无源光接收机是一种用于光通信中的接收器，它能够接收和解码经过光纤传输的光信号。

光接收机的结构和原理光接收机：光信号经过长距离传输后，受到光纤的损耗、色散和非线性效应的影响，不仅幅度被衰减，而且波形被展宽和变形。

光接收机的作用是将光信号转变成电信号，同时要对接收到的信号进行整形、放大和再生。

光接收机的结构和原理根据光接收机是否设置本振激光器，光检测的方式可分为直接检测和相干检测两类。

直接检测不需要在接收机中设置本振激光器，实现简单，成本低，但它只能检测光信号的强度信息。

相干检测需设置本振激光器，而且还要保持本振激光器与信号光之间的相干性，实现复杂，但它却可以检测光信号的相位信息。

当前，低于40Gbps的光纤通信系统大多数采用直接检测方式。

下面以直接检测的数字光接收机为例，说明其主要组成，如下图所示：直接检测数字光接收机包括光检测器、前置放大器、主放大器、自动增益控制(AGC)电路、均衡器、判决器和时钟恢复电路这七个主要部分，各部分的功能如下：光检测器：负责进行光电转换，也就是对光信号进行解调。

前置放大器：负责对光检测器产生的微弱信号进行放大，它对整个放大器的输出噪声影响最大，因此它必须是低噪声和髙带宽放大器。

主放大器：提供足够的增益，将输入信号放大到判决电路所需要的电平(峰-峰值一般为1〜3V)。

自动增益控制电路：可以控制主放大器的增益，使输出信号的幅度保持在一定范围内。

均衡器：对主放大器输出的失真的数字脉冲进行整形，保证判决时不存在码间干扰，以得到最小的误码率。

判决器和时钟恢复电路：负责信号的再生。

为了精密地确定“判决时刻”，需要从信号码流中提取准确的时钟信息，以此作为标定，以保证与发射端的一致。

如果在发射端进行线路编码(或扰码)，那么在接收端需要存相应的译码(或解扰）器。

上述接收机也归成这样三个主要功能模块：①将光检测器和前置放大器这两部分组合在一起，称为光接收机的前端，它是光接收机的核心；②将主放大器、均衡器和自动增益电路这三部分组合一起，构成接收机的线性通道，它用来放大和过滤信号；③将判决器和时钟恢复电路这两部分组合在一起，构成接收机的数据恢复部分。

CATV光接收机原理及应用一、光接收机的原理光接收机是一种将光信号转换为电信号的设备，主要用于光纤通信系统中。

CATV光接收机是一种专门用于有线电视（CATV）系统中的光接收机，其原理与一般光接收机相似。

1. 光接收原理光接收机的核心部件是光电二极管（Photodiode），它能够将入射光信号转换为相应的电流信号。

当光信号照射到光电二极管上时，光子能量被转化为电子能量，产生电流。

光电二极管的结构使得电流与入射光的强度成正比。

2. 光电二极管的特点光电二极管具有高速响应、宽频带、低噪声等特点。

它能够接收到不同频率范围内的光信号，并将其转换为相应的电信号。

在CATV系统中，光接收机通常使用高速响应的光电二极管，以满足高频率的信号传输需求。

二、CATV光接收机的应用CATV光接收机主要应用于有线电视系统中，用于接收光纤传输的电视信号，并将其转换为电信号，以供后续的信号处理和分配。

1. 光纤传输CATV系统中使用光纤作为信号传输介质，光接收机负责接收光纤传输的信号。

光纤具有高带宽、低损耗、抗干扰等优点，能够有效地传输大量的电视信号。

2. 光接收与信号处理光接收机接收到光纤传输的信号后，将其转换为电信号，并进行一些信号处理，如放大、滤波等。

这些处理能够提高信号的质量和稳定性，以保证电视信号的正常播放。

3. 信号分配经过信号处理后的电信号将被分配给不同的终端用户。

CATV系统中通常有多个用户需要接收电视信号，光接收机通过信号分配器将信号分发给各个用户，以满足用户的需求。

4. 光接收机的特点CATV光接收机具有高灵敏度、低噪声、稳定性好等特点。

它能够接收到较弱的光信号，并将其转换为可靠的电信号输出。

这些特点使得CATV光接收机在有线电视系统中得到广泛应用。

三、CATV光接收机的性能指标CATV光接收机的性能指标对于系统的稳定运行和信号质量的保障至关重要。

以下是一些常见的CATV光接收机性能指标：1. 接收灵敏度接收灵敏度是指光接收机能够接收到的最小光功率。

光接收机的结构和原理光接收器，又称为光电探测器或光检测器，是光通信系统中重要的组成部分。

它用于将光信号转换为电信号，并在接收端进行信号放大和处理。

光接收器的结构和原理决定了其灵敏度、速度和可靠性等特性。

在典型的光接收器中，可以找到以下几个主要组成部分：1.光电转换器：光电转换器通常由光电二极管、光电效应材料或光伏电池等组成。

它的作用是将光信号转换为电荷或电压。

2.前放器：前放器用于放大光电转换器输出的电信号。

它通常由放大器、滤波器和电源等组成。

前放器的作用是增强信号强度，并提高信号噪声比。

3.可调增益控制器：可调增益控制器用于控制信号放大倍数。

光接收器通常需要调整增益来适应不同的光信号强度。

可调增益控制器允许用户根据需要调整放大倍数。

4.信号处理电路：信号处理电路用于对接收到的光信号进行处理。

它通常包括滤波器、放大器、时钟恢复电路和调制解调器等。

信号处理电路的作用是提取和解码光信号中的信息。

5.输出接口：输出接口用于将处理后的电信号传递给下游设备或系统。

它通常包括电缆连接器、光纤连接器和电路板连接器等。

光接收器的原理基于光电效应，即光照射到特定材料上时会产生电流或电荷。

光接收器的工作流程如下：1.光信号输入：光信号通过光纤或其他光路输入到光接收器中。

2.光电转换：光信号照射到光电转换器上，激发光电效应材料中的电子。

这些激发的电子会产生电流或电荷，并通过引出线路传输出来。

3.信号放大：经过光电转换的信号被传输到前放器中。

前放器对信号进行放大和滤波，以增强信号强度并减小背景噪声。

4.增益控制：可调增益控制器调整信号的放大倍数。

这是为了适应不同的信号强度，避免信号过载或衰减。

5.信号处理：信号处理电路对信号进行进一步的处理，如滤波和解调。

滤波器可以去除噪声和杂散信号，解调器可以提取和恢复光信号中的编码信息。

6.输出信号：经过处理的信号通过输出接口传输给下游设备或系统，进行后续的数据处理或应用。

光接收器的性能由其结构和原理决定。

光接收机的结构及原理一、光接收机的概述光接收机（Optical Receiver）是指把光信号转换成电信号的装置，常用于光纤通信等场合。

光接收机又称为光检测器，光探测器（photo-detector）或光电转换器（Optical-to-Electrical Converter，OEC）。

光接收机必须能够快速、准确地将光信号转换为相应的电信号，而且要具备良好的稳定性和抗干扰能力。

二、光接收机的结构光接收机通常由以下五个部分组成：•光纤接收头•光电转换器•前置放大器•滤波器•后置放大器2.1 光纤接收头光纤接收头是光接收机的入口部分，主要功能是把光纤中传输的光信号转换成电信号，进一步进行处理。

光纤接收头由透镜、滤波器、光电转换器等部分组成，一般都是具有高精度、高质量、高稳定性的组件。

2.2 光电转换器光电转换器是光接收机的核心组件，它是将光信号转换成电信号的装置。

光电转换器通常采用半导体材料，如硅、锗、InGaAs等材料制造而成。

光电转换器有两个电极，当光照射在光电转换器上时，产生光电效应，使电子加速并跃迁，进而导致电流的流动，从而将光信号转换成电信号。

2.3 前置放大器前置放大器是光接收机的信号前置放大器，主要功能是将弱电信号进行放大，增强信号的强度，减少噪声对信号的影响。

前置放大器一般采用低噪声放大器，能提高信噪比，保证信号的传输质量。

2.4 滤波器滤波器是光接收机中的重要组成部分，主要通过选择特定的频率范围内的电信号，剔除掉干扰信号，使得输出信号更加纯净。

滤波器的种类有很多，如低通滤波器、高通滤波器、带通滤波器等。

根据需要选择不同的滤波器，进行信号的处理和滤波。

2.5 后置放大器后置放大器是光接收机的信号后置放大器，主要作用是对放大信号进行进一步的增强，以达到输出信号的高质量、高精度和高效率。

三、光接收机的原理光接收机的原理是光电转换技术，即把光信号转换为电信号。

它的基本原理是：在光电转换器中，光束在达到光电转换器表面后，被半导体吸收产生电子-空穴对，使电子加速并跃迁，进而导致电流的流动，从而将光信号转换成电信号。

光发射机和光接收机工作原理光发射机和光接收机是光通信系统中的重要组成部分，它们通过光信号的发送和接收实现了光通信的功能。

下面我将从工作原理的角度来详细解释光发射机和光接收机的工作原理。

首先，让我们来看看光发射机的工作原理。

光发射机通常由激光二极管或者激光器组成。

当电流通过激光二极管或激光器时，它们会产生光子。

这些光子被激发到一个能量级别，然后被释放出来，形成了光信号。

这个光信号经过光纤或者空气传输到远端的光接收机。

接下来，让我们来看看光接收机的工作原理。

光接收机通常由光探测器组成，光探测器可以是光电二极管或者光电探测器。

当光信号到达光接收机时，光信号被光探测器接收，然后被转换成电信号。

这个电信号经过放大和处理后，就可以被解码成原始的数据信号。

总的来说，光发射机的工作原理是将电信号转换成光信号，而光接收机的工作原理是将光信号转换成电信号。

这样就实现了光通信系统中的信号发送和接收功能。

这种光通信系统具有传输速度快、抗干扰能力强等优点，因此在现代通信系统中得到了广泛的应用。

除此之外，光发射机和光接收机的工作原理还涉及到光学器件的选择、电路设计、信号处理等方面的知识。

例如，光发射机需要考虑激光二极管或激光器的工作参数选择，光接收机则需要考虑光探测器的灵敏度和带宽等参数。

同时，光通信系统中的光纤传输、光信号调制解调等技术也是光发射机和光接收机工作原理的重要组成部分。

综上所述，光发射机和光接收机是光通信系统中的重要组成部分，它们通过光信号的发送和接收实现了光通信的功能。

光发射机将电信号转换成光信号，而光接收机将光信号转换成电信号，从而实现了光通信系统中的信号发送和接收功能。

希望这个回答能够全面地解释了光发射机和光接收机的工作原理。

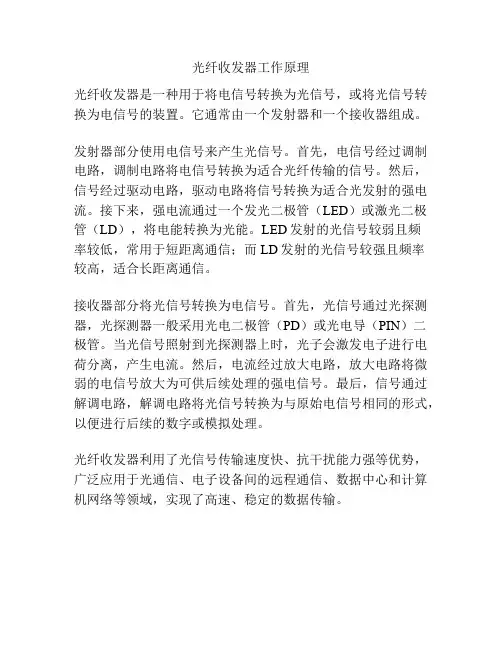

光纤收发器工作原理
光纤收发器是一种用于将电信号转换为光信号，或将光信号转换为电信号的装置。

它通常由一个发射器和一个接收器组成。

发射器部分使用电信号来产生光信号。

首先，电信号经过调制电路，调制电路将电信号转换为适合光纤传输的信号。

然后，信号经过驱动电路，驱动电路将信号转换为适合光发射的强电流。

接下来，强电流通过一个发光二极管（LED）或激光二极管（LD），将电能转换为光能。

LED发射的光信号较弱且频
率较低，常用于短距离通信；而LD发射的光信号较强且频率
较高，适合长距离通信。

接收器部分将光信号转换为电信号。

首先，光信号通过光探测器，光探测器一般采用光电二极管（PD）或光电导（PIN）二极管。

当光信号照射到光探测器上时，光子会激发电子进行电荷分离，产生电流。

然后，电流经过放大电路，放大电路将微弱的电信号放大为可供后续处理的强电信号。

最后，信号通过解调电路，解调电路将光信号转换为与原始电信号相同的形式，以便进行后续的数字或模拟处理。

光纤收发器利用了光信号传输速度快、抗干扰能力强等优势，广泛应用于光通信、电子设备间的远程通信、数据中心和计算机网络等领域，实现了高速、稳定的数据传输。

光接收机原理光接收机是一种能够接收光信号并将其转换为电信号的装置。

它在光通信系统中起着至关重要的作用，是实现光信号传输和接收的关键组成部分。

了解光接收机的原理对于理解光通信系统的工作原理和优化系统性能具有重要意义。

光接收机的原理主要包括光电探测和信号放大两个方面。

首先，光信号通过光纤传输到接收端，光接收机中的光电探测器将光信号转换为电信号。

光电探测器通常采用光电二极管或光电探测二极管，其工作原理是利用光的能量使半导体中的电子-空穴对被激发，从而产生电流。

这一过程是光信号转换为电信号的关键步骤，其性能直接影响着光接收机的灵敏度和响应速度。

其次，经过光电探测器转换的微弱电信号需要经过信号放大器进行放大，以便进一步处理和解析。

信号放大器通常采用高速、低噪声的放大器，其设计旨在最大限度地提高信号的信噪比和动态范围。

通过信号放大器的放大作用，光接收机能够更好地识别和解析光信号，从而实现高速、稳定的光通信传输。

除了光电探测和信号放大，光接收机还包括光学滤波、信号整形和时钟恢复等功能模块，这些模块共同协作，使得光接收机能够高效地接收和处理光信号。

光学滤波器用于滤除杂散光和其他频率成分，以保证接收到的信号纯净。

信号整形模块则用于对信号进行整形和调整，以适应后续处理电路的需要。

时钟恢复模块则用于从接收到的信号中提取时钟信号，以保证数据的同步和准确性。

总的来说，光接收机的原理是基于光电探测和信号放大的基本原理，并结合了光学滤波、信号整形和时钟恢复等功能模块，共同实现对光信号的高效接收和处理。

光接收机的性能直接影响着光通信系统的传输质量和稳定性，因此对光接收机的原理和工作机制进行深入理解，对于优化光通信系统具有重要意义。

第三部分光接收机的结构及原理在有线电视 HFC 网络中, 光接收机通常位于光纤接点和有线电视的前端位置,它的主要功能是把光信号转变为 RF 信号,前面已经详细讲述了光探测器、光接收组件的原理及应用。

光探测器是实现光 /电转换的关键部件,其质量的优劣决定了光接收机的性能指标与档次,光接收组件是光探测器与前置放大器的组合,在光接收机中, 无论是分离组件还是一体组件, 该部分的成本比重都比较大, 与光发射机的激光器一样, 不仅决定了光接收机的性能指标, 还将决定光接收机的价格。

光接收的整机组成主要由光接收组件、功率放大模块及其附属功能电路组成, 除光接收组件外, 功率放大模块是光接收机的第二大核心元件。

即使是采用相同的组件,由于采用不同档次、不同价位的放大模块组合, 整机也会有显著不同。

有线电视技术发展到今天, 光接收机采用分离元件制作放大模块已不多见, 基本上全采用集成一体化组件结构。

该结构模块大多属于厚膜集成电路, 它是用丝网印刷和烧结等工艺在同一陶瓷基片上制作无源网源, 并在其上组装分立的半导体芯片或单片集成电路、放大三极管管芯等, 另外再外加塑料密封,防止潮气、杂质的进入。

一、光接收机常用的放大模块介绍能用于光接收机的模块有众多型号,排除品牌命名的差异,根据放大模块的增益划分有14dB 、 18dB 、 20dB 、22dB 、 27dB 等,用于单模块放大器的 34dB 的放大模块在光接收机中少有应用,当然也不排除低档光接收机应用的可能。

根据放大模块具体放大电路结构的不同划分:有推挽放大模块、功率倍增放大模块两种,而根据放大元件工艺的不同,放大模块又分为硅放大工艺、砷化镓工艺两种,在光接收机中采用的模块的命名, 一般以推挽和功率倍增为主要区分, 同时附加增益的差异与器件工艺, 如果不说是砷化镓工艺模块则所说的放大模块一般都是指硅工艺。

1.推挽放大模块的原理及结构。

在实用的放大电路中,三极管的集电极并非总有电流流过, 根据集中极电流导通时间的长短, 通常把放大器分成甲类、乙类、丙类等。
